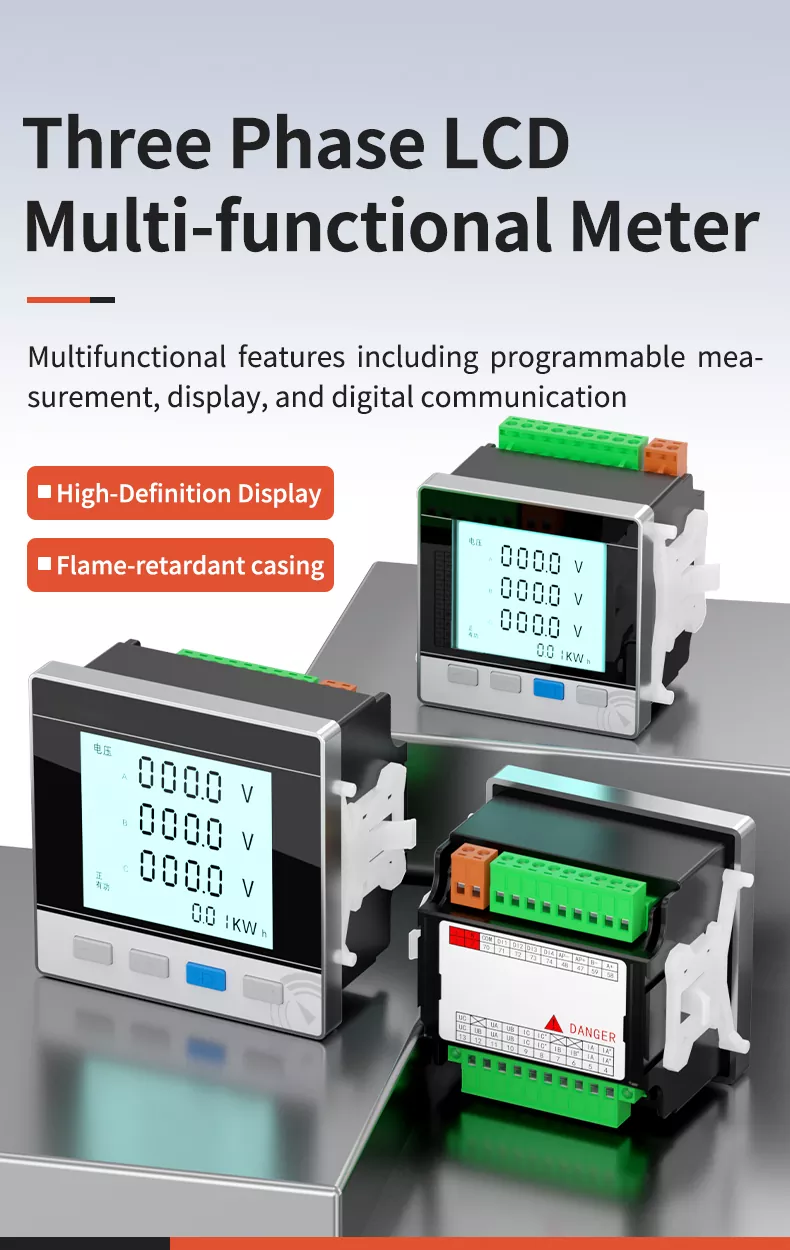

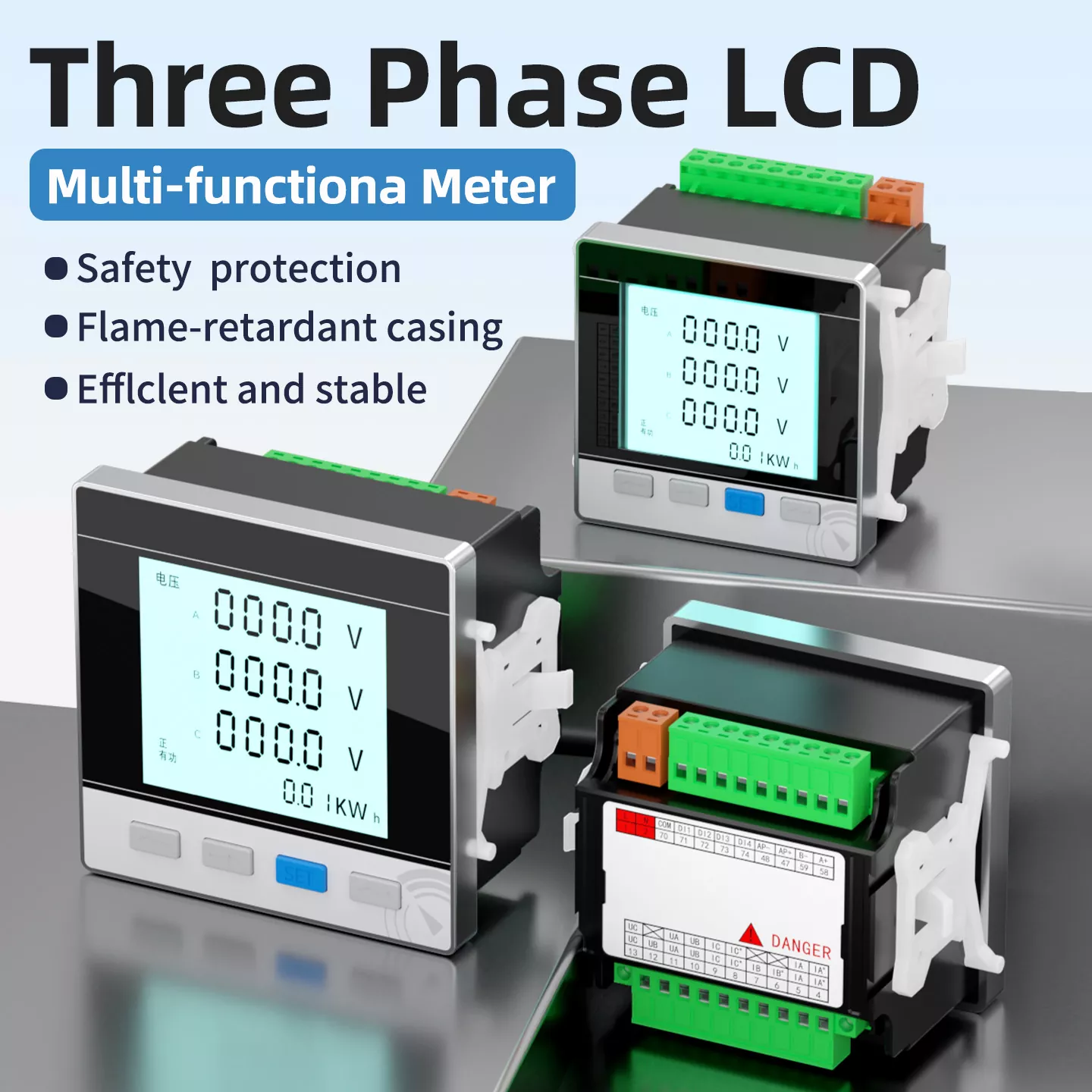

Trójfazowy wielofunkcyjny miernik LCD

Nasz trójfazowy wielofunkcyjny miernik LCD to inteligentne urządzenie monitorujące i pomiarowe przeznaczone dla trzech osób systemy zasilania fazowego. Integruje programowalny pomiar, wyświetlanie w czasie rzeczywistym i funkcje komunikacji cyfrowej, umożliwiając kompleksowe monitorowanie napięcia, prądu, mocy, energii, częstotliwości i współczynnika mocy. Przyjęcie importowane wysokiej jakości chipy i zintegrowana technologia spawania zapewniają dokładność pomiaru poziomu 0,5 i stabilność wydajność. Ognioodporna obudowa ABS jest solidna, odporna na wstrząsy i korozję, odpowiednia na długi czas termin używany w trudnych warunkach przemysłowych. Jest szeroko stosowany w automatyce przemysłowej, dystrybucji energii i energetyce scenariusze zarządzania, zapewniające niezawodne monitorowanie parametrów mocy urządzeń elektrycznych.

WSTĘP FIRMY

Zajmuje się świadczeniem kompleksowych usług w zakresie sterowania automatyką przemysłową. Zaspokaj potrzeby wszystkich aspektów system zasilania z precyzyjną, niezawodną, energooszczędną i przyjazną dla środowiska inteligentną dystrybucją mocy produkty. Przestrzegamy ścisłej kontroli jakości, od badań i rozwoju po produkcję, zapewniając, że każdy produkt spełnia wymagania międzynarodowe standardów i staramy się być zaufanym partnerem dla globalnych klientów w branży elektrycznego sprzętu pomiarowego.

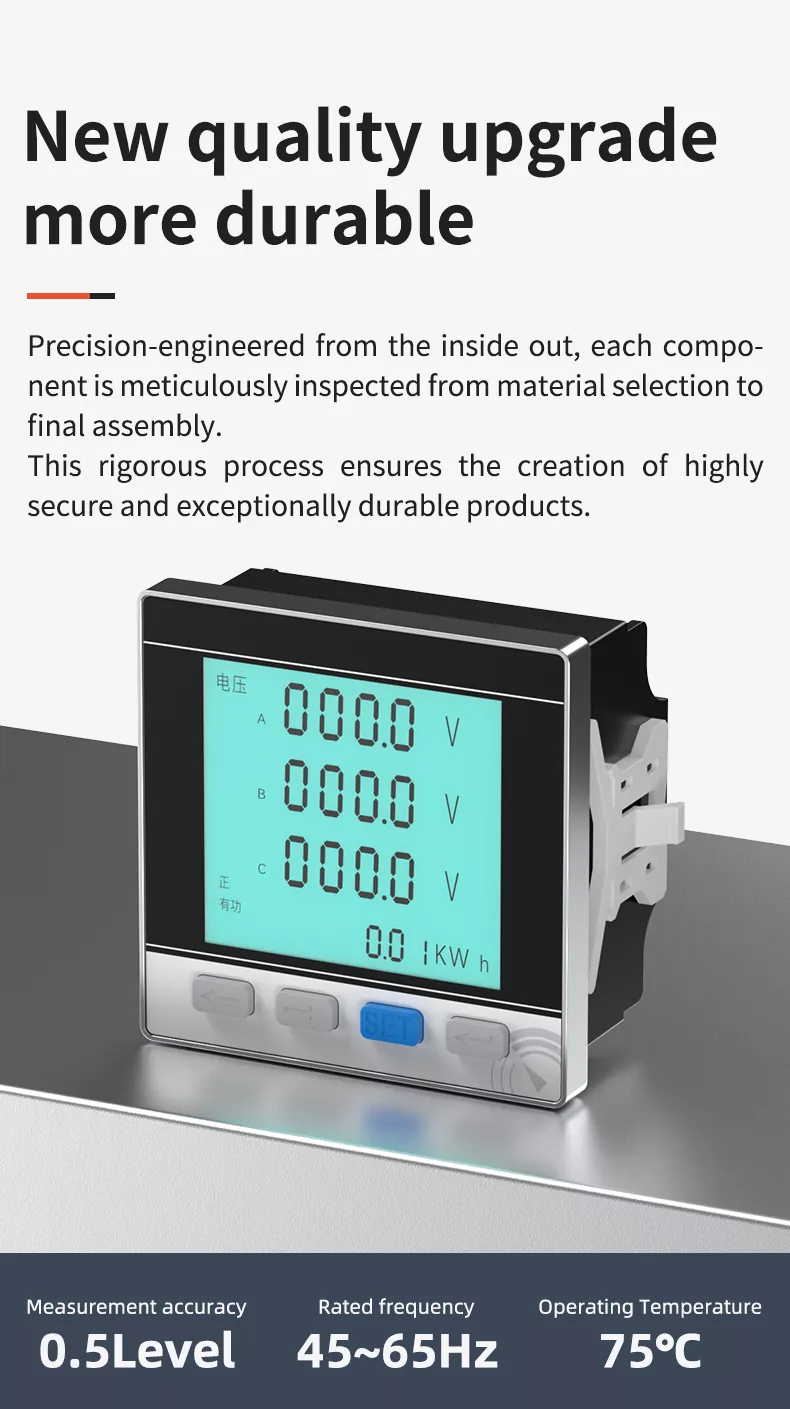

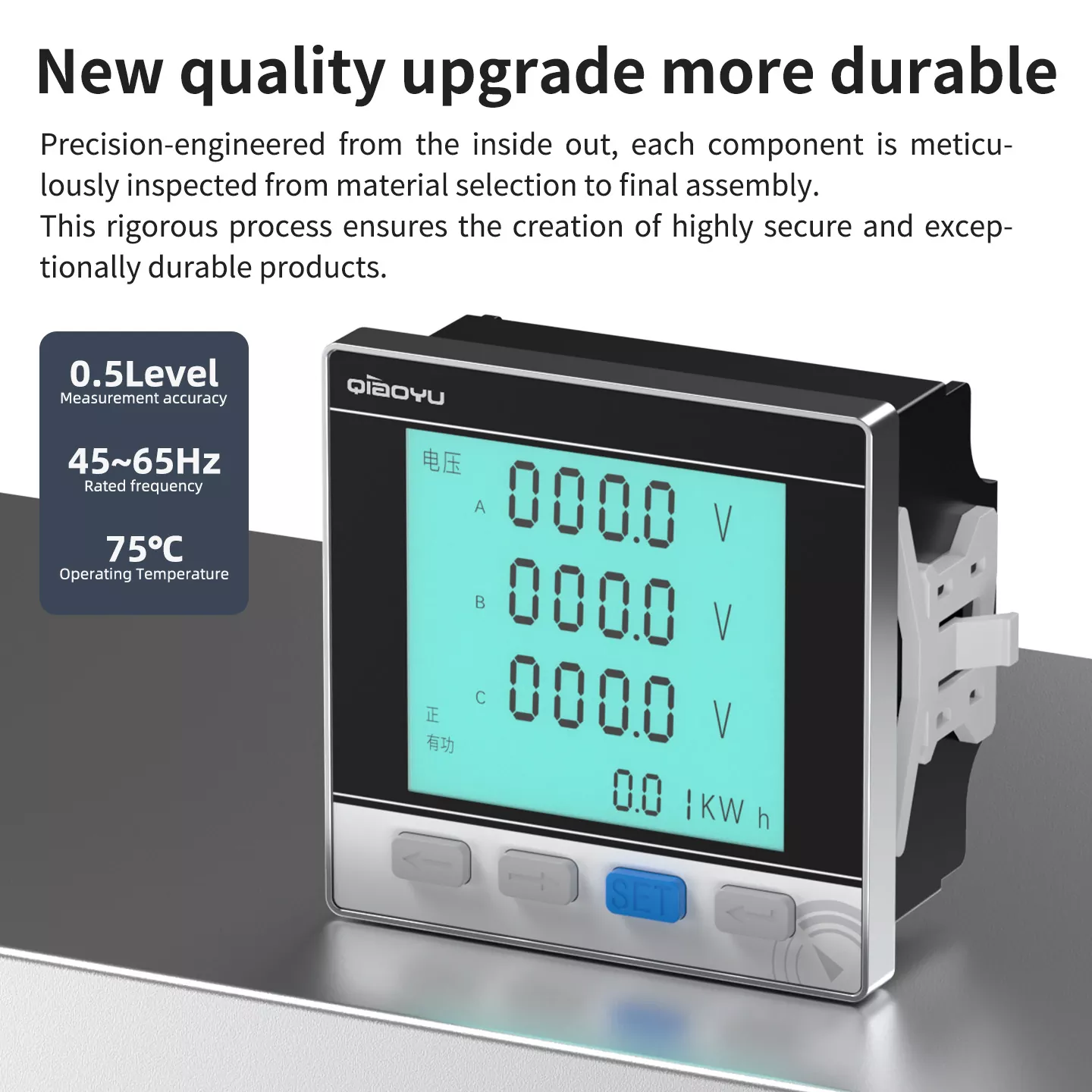

NOWA JAKOŚĆ I WIĘKSZA TRWAŁOŚĆ

Nasz trójfazowy wielofunkcyjny miernik LCD został poddany pełnej modernizacji jakościowej. Precyzyjnie zaprojektowane od wewnątrz każdy element jest szczegółowo sprawdzany, od wyboru materiału po końcowy montaż. Wykorzystujemy importowany wysoki wysokiej jakości chipy i zintegrowana technologia spawania, aby zapewnić dokładne dozowanie i stabilną wydajność. Skorupa jest wykonana z trudnopalnego materiału ABS o wysokiej wytrzymałości, który jest odporny na starzenie, korozję, wstrząsy i płomień opóźniający. Każdy produkt przed opuszczeniem przechodzi rygorystyczny test starzenia, kalibrację dokładności i test napięcia wytrzymywanego fabryka. Może działać stabilnie przez długi czas w trudnych warunkach przemysłowych, zapewniając większe bezpieczeństwo i dłuższą żywotność.

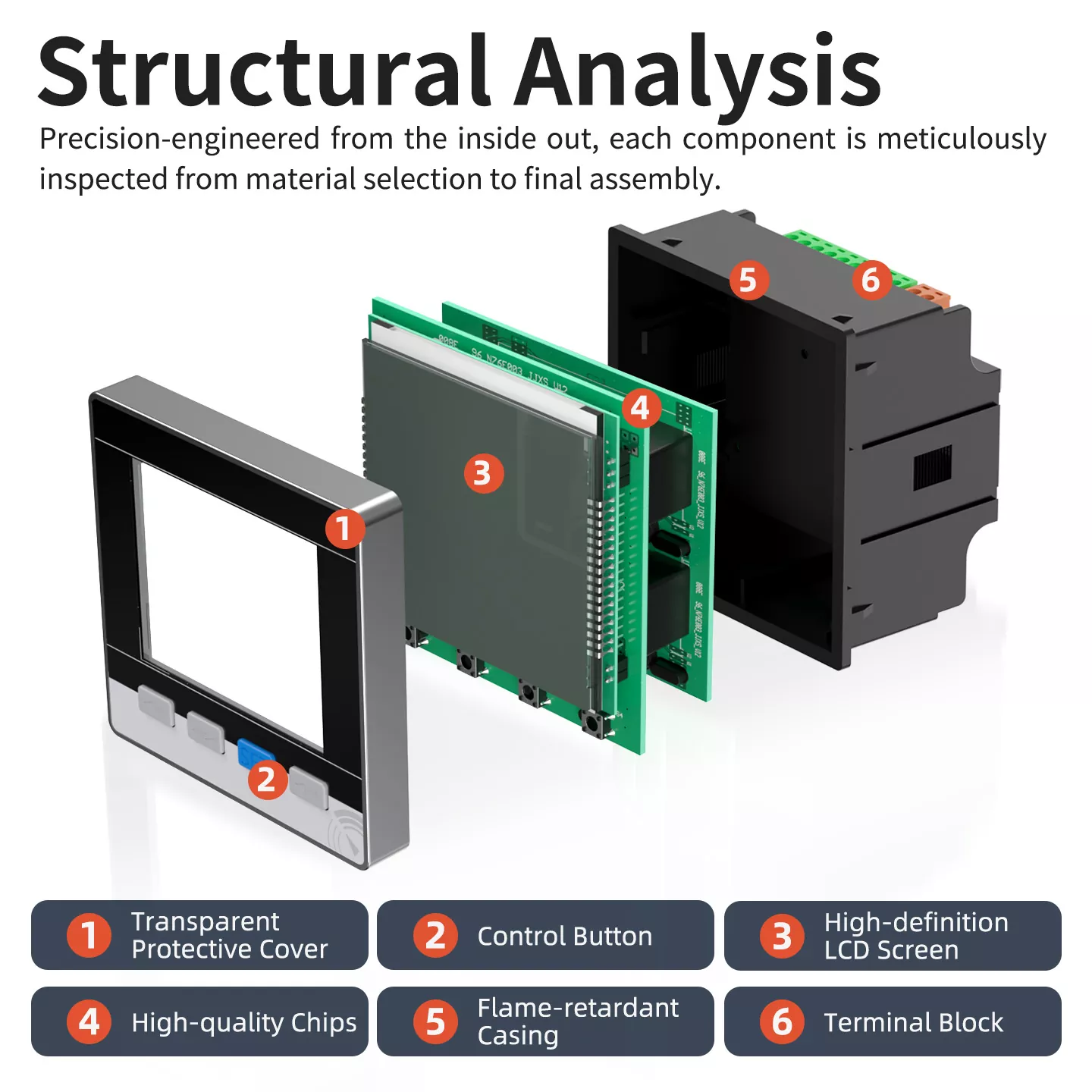

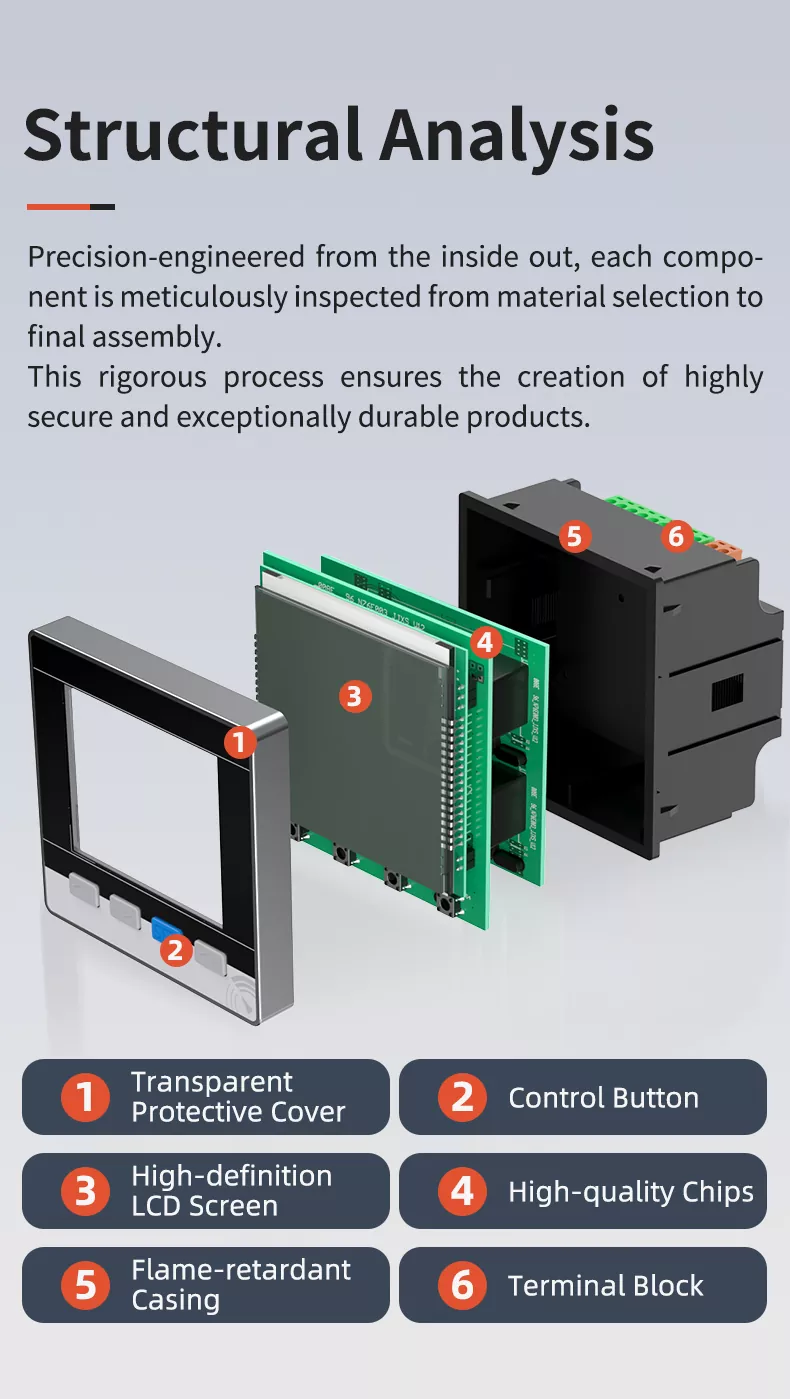

ANALIZA STRUKTURALNA

Miernik ma zwartą i naukową strukturę, zawierającą 6 podstawowych komponentów:

1. PRZEZROCZYSTA POKRYWA OCHRONNA: Chroni wyświetlacz przed kurzem i uszkodzeniami fizycznymi, zapewniając długoterminową przejrzystość.

2. PRZYCISK STEROWANIA: Czuły i responsywny, obsługujący ustawianie parametrów, wyszukiwanie danych i nawigację po menu.

3. EKRAN LCD O WYSOKIEJ ROZDZIELCZOŚCI: Duży wyświetlacz znaków, przejrzysta wizualizacja danych, silna zdolność przeciwzakłóceniowa.

4. WYSOKIEJ JAKOŚCI CHIPSY: Importowane chipy ze zintegrowanym spawaniem, zapewniające dokładność pomiaru poziomu 0,5 i stabilną wydajność.

5. OBUDOWA NIEPALNA: Tworzywo konstrukcyjne o wysokiej wytrzymałości, odporne na starzenie, odporne na korozję, zapewniające niezawodną ochronę bezpieczeństwa.

6. BLOK ZACISKOWY: Materiał o wysokiej przewodności, solidny montaż, proste okablowanie, duża odporność na przeciążenia i zużycie.

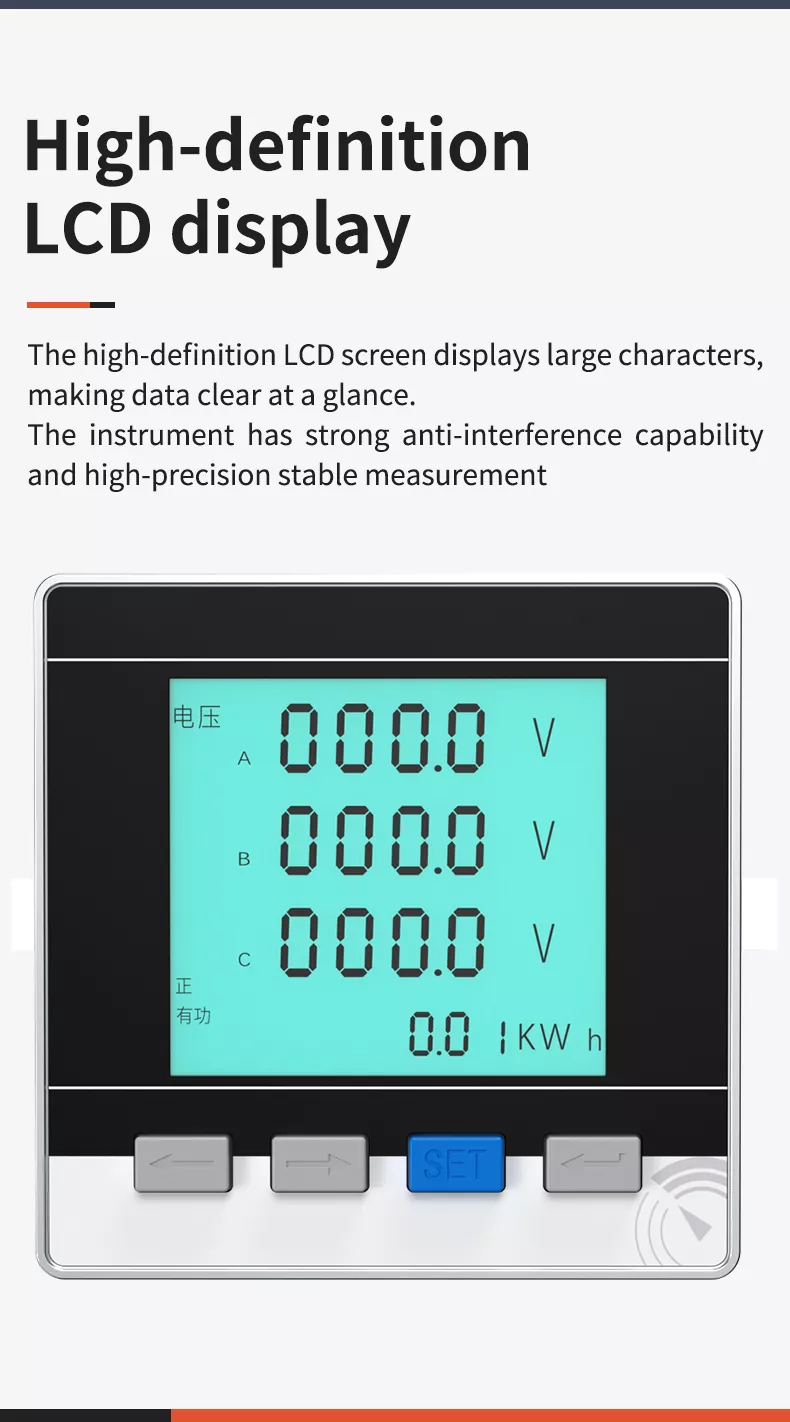

WYŚWIETLACZ LCD O WYSOKIEJ ROZDZIELCZOŚCI

Nasz miernik wyposażony jest w ekran LCD o wysokiej rozdzielczości z dużym wyświetlaczem znaków. Kompleksowe dane dotyczące mocy (napięcie, prąd, moc, energia itp.) jest widoczne na pierwszy rzut oka, co umożliwia łatwy odczyt pod różnymi kątami instalacji. Przyrząd ma silne właściwości przeciwzakłóceniowe i stabilny pomiar o wysokiej precyzji, zapewniając dokładny i niezawodne monitorowanie parametrów mocy nawet w złożonych środowiskach przemysłowych.

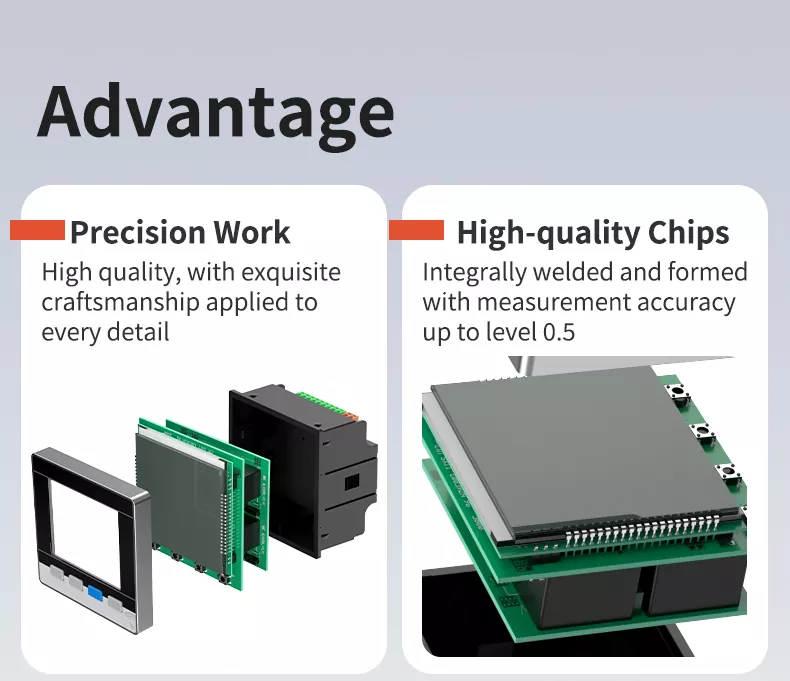

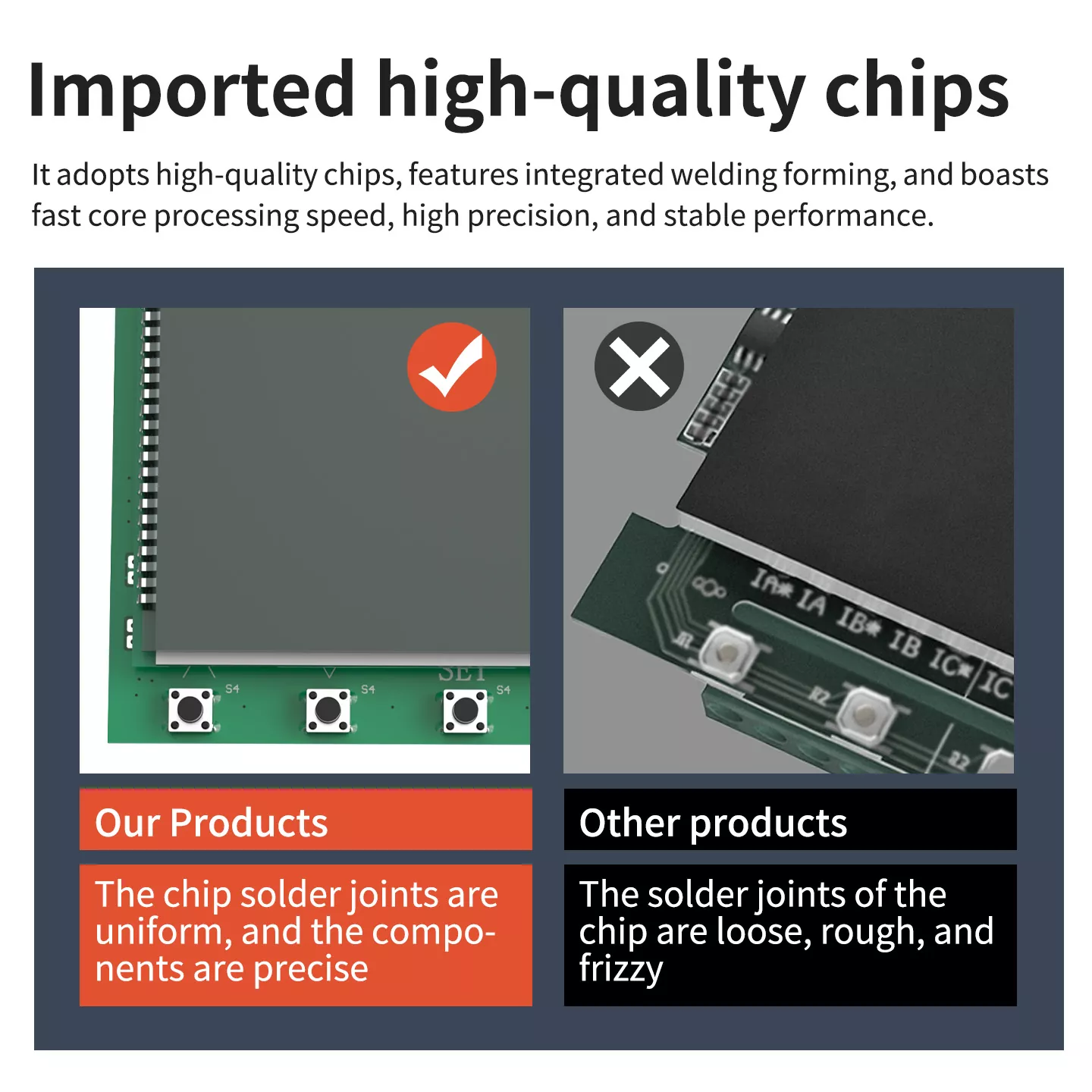

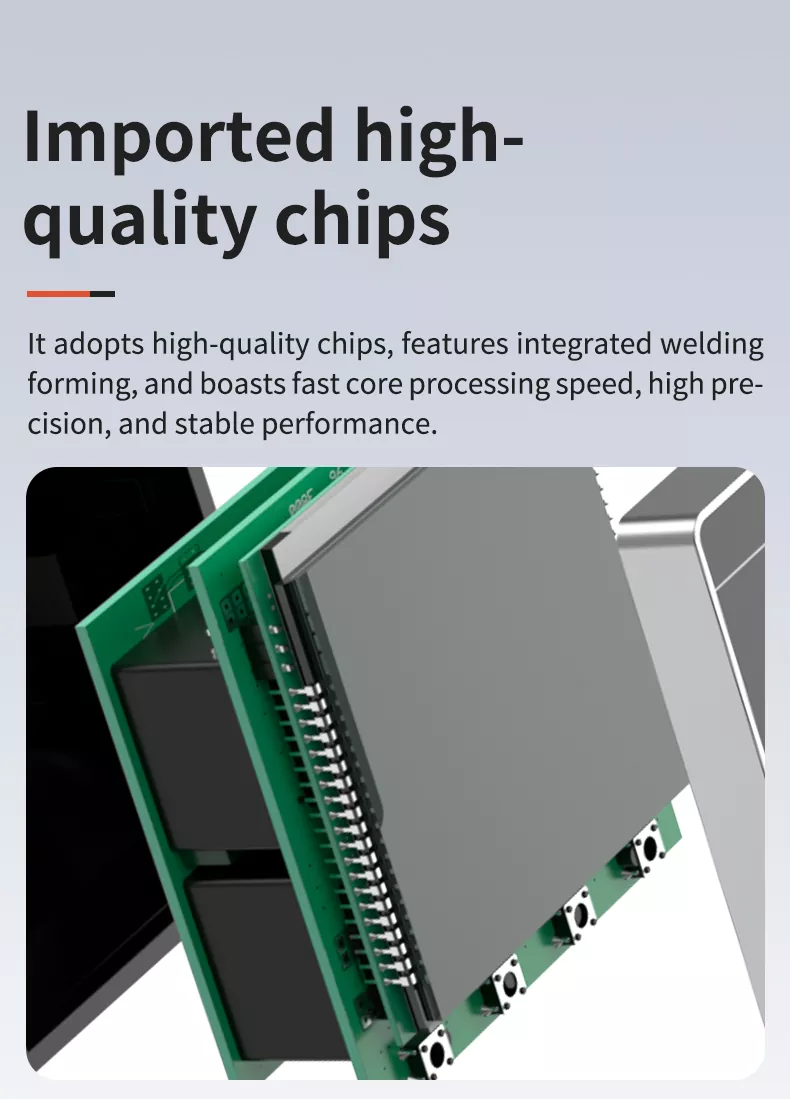

IMPORTOWANE WYSOKIEJ JAKOŚCI CHIPSY

Wykorzystując importowane wysokiej jakości chipy i zintegrowaną technologię spawania, zapewnia dużą prędkość przetwarzania rdzenia, wysoką precyzja i stabilna wydajność. Dokładność pomiaru osiąga poziom 0,5, spełniając wymagania międzynarodowego przemysłu standardy pomiarowe. W porównaniu z innymi produktami nasze złącza lutowane chipowe są jednolite i precyzyjne, co pozwala uniknąć luzów, szorstkie i kędzierzawe połączenia, zapewniające długoterminową stabilną pracę miernika.

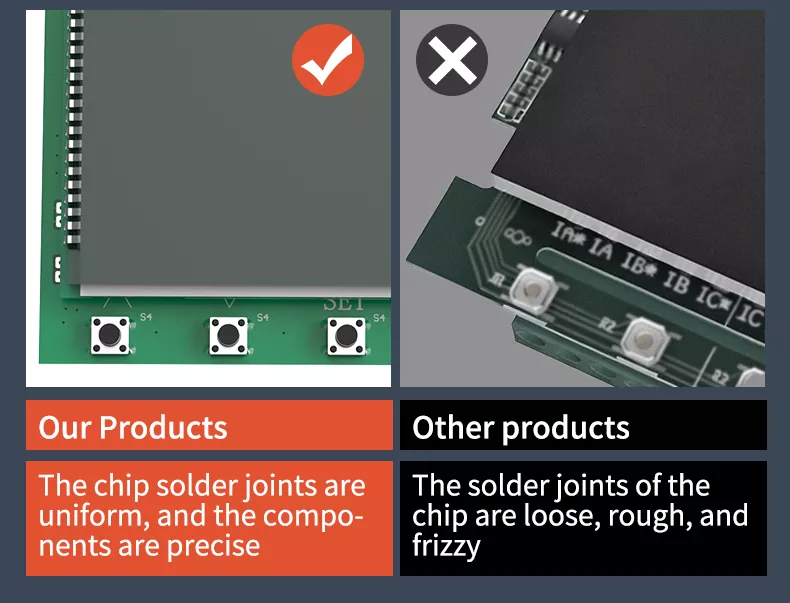

NASZE PRODUKTY A. INNE PRODUKTY

PODSTAWOWA ZALETA

WYSOKA PRECYZJA: Dokładność pomiaru poziomu 0,5, zapewniająca dokładne monitorowanie kompleksowych parametrów mocy.

OBUDOWA NIEPALNA: Materiał ABS o wysokiej wytrzymałości, skutecznie zapobiegający pożarom spowodowanym zwarciami i przeciążeniami.

ŁATWA INSTALACJA: Montaż zatrzaskowy, wiele opcji rozmiarów panelu, proste okablowanie, szybkie wdrożenie.

STABILNA WYDAJNOŚĆ: Importowane wysokiej jakości chipy, zintegrowane spawanie, silne właściwości przeciwzakłóceniowe, odpowiednie do trudnych warunków środowiska.

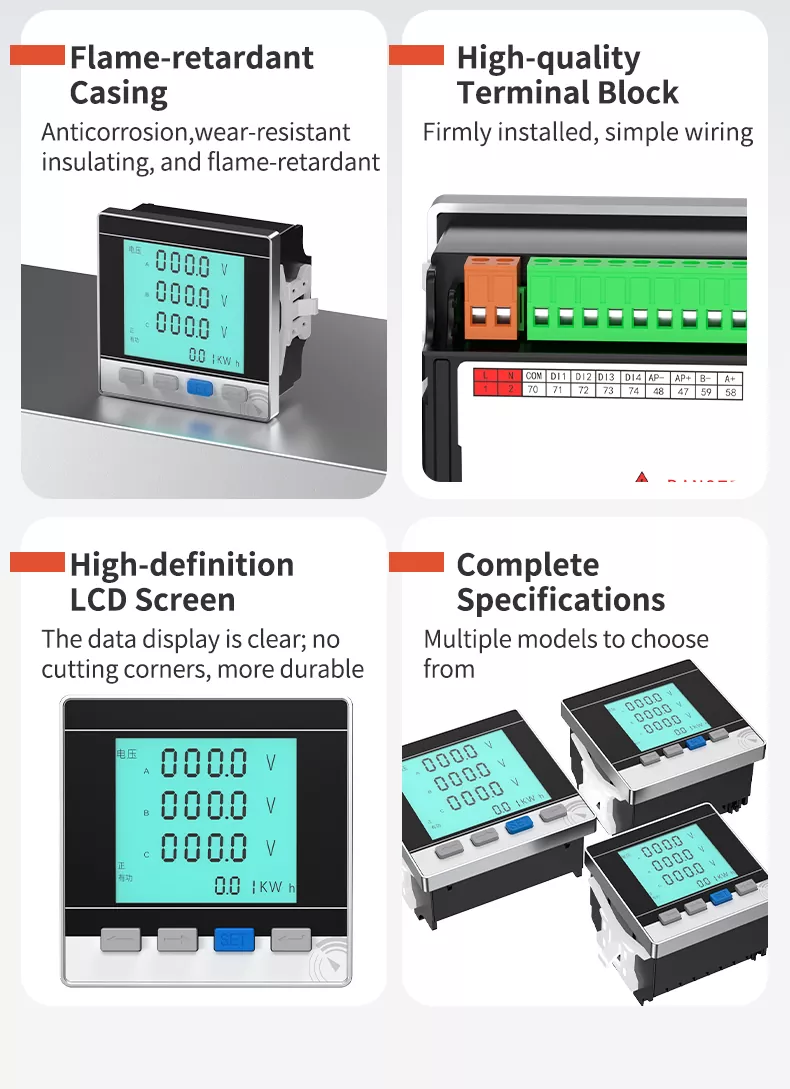

CZTERY GŁÓWNE PUNKTY SPRZEDAŻY

• OBUDOWA NIEPALNA: Antykorozyjne, odporne na zużycie, izolujące i opóźniające palenie, zapewniające długotrwałe bezpieczne użytkowanie.

• WYSOKIEJ JAKOŚCI BLOK ZACISKOWY: Solidnie zainstalowany, proste okablowanie, dobra przewodność, wysoka odporność na zużycie, zapewniająca bezpieczną transmisję prądu.

• EKRAN LCD O WYSOKIEJ ROZDZIELCZOŚCI: Wyraźny wyświetlacz danych, duże znaki, brak ostrych narożników, trwalszy, łatwy do odczytania.

• PEŁNA SPECYFIKACJA: Wiele opcji rozmiarów panelu (72 × 72 mm / 80 × 80 mm / 96 × 96 mm), odpowiadających potrzebom różnych warunków pracy.

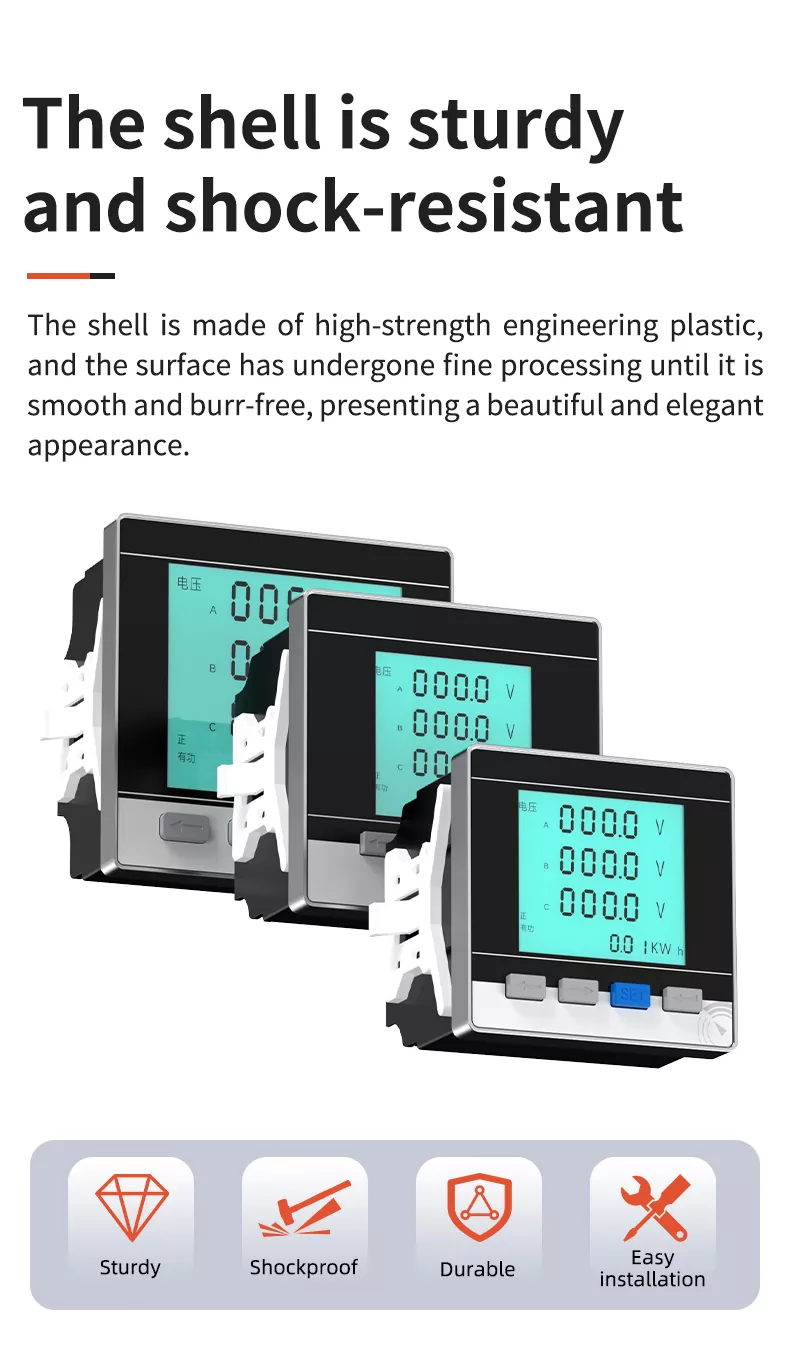

KORPUS JEST WYTRZYMAŁY I ODPORNY NA WSTRZĄSY

Obudowa wykonana jest z tworzywa sztucznego o wysokiej wytrzymałości, a powierzchnia została poddana dokładnej obróbce, aż do skutku gładka i pozbawiona zadziorów, zapewniająca piękny i elegancki wygląd. Ma doskonałą odporność na wstrząsy i kompresję odporność, może wytrzymać codzienne kolizje i wibracje mechaniczne i nie odkształci się ani nie uszkodzi. Materiał jest anty antykorozyjne i zapobiegające starzeniu, odpowiednie do długotrwałego, stabilnego stosowania w różnych złożonych środowiskach przemysłowych, z zakres temperatur pracy 20~70°C (do 75°C).

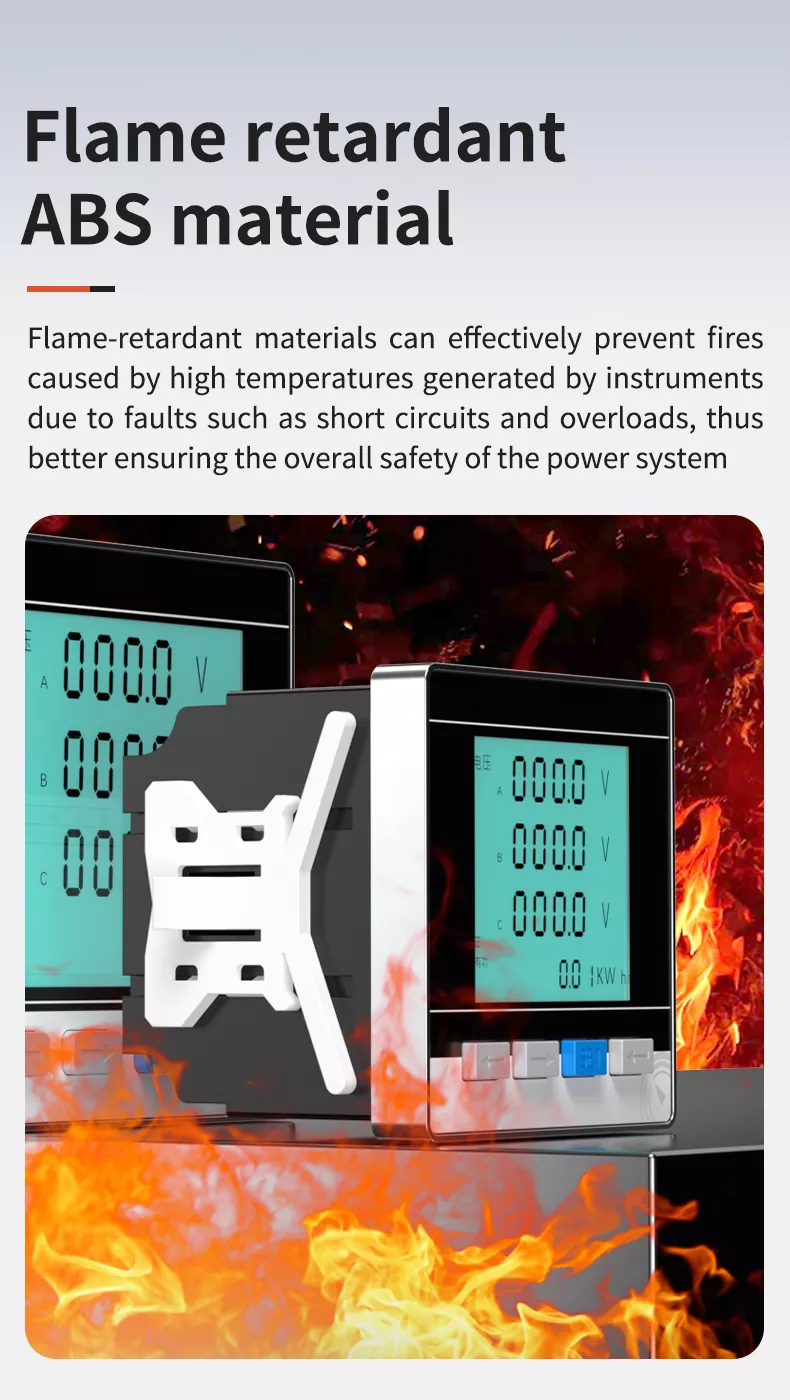

NIEPALNY MATERIAŁ ABS

W powłoce zastosowano wysokowydajne, ognioodporne tworzywo konstrukcyjne ABS o doskonałej ognioodporności i właściwości izolacyjne. Może skutecznie hamować spalanie i zapobiegać pożarom spowodowanym wytwarzaną wysoką temperaturą przez przyrządy z powodu usterek, takich jak zwarcia i przeciążenia, zapewniając w ten sposób lepsze ogólne bezpieczeństwo system zasilania. Materiał jest również antykorozyjny i zapobiegający starzeniu, o długiej żywotności.

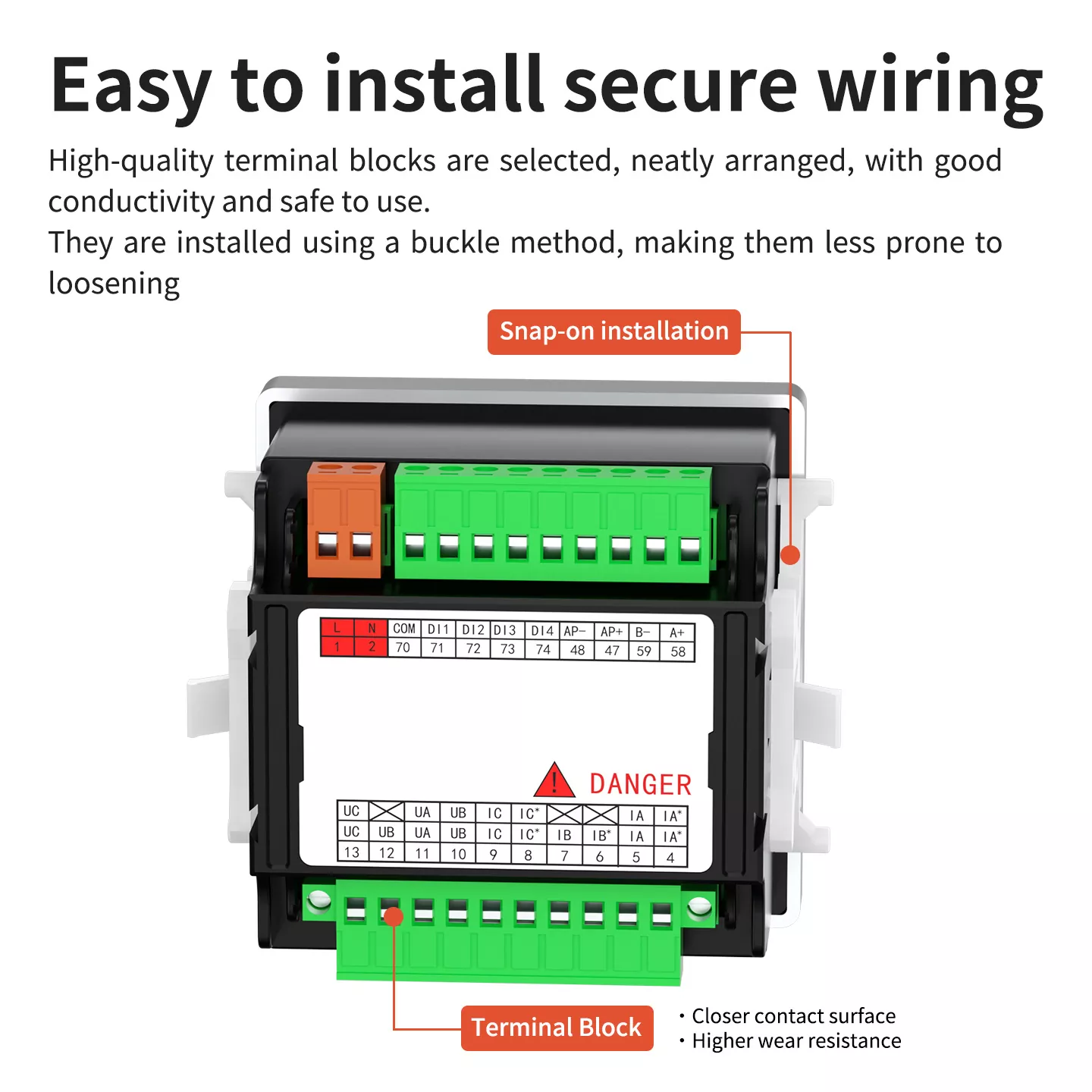

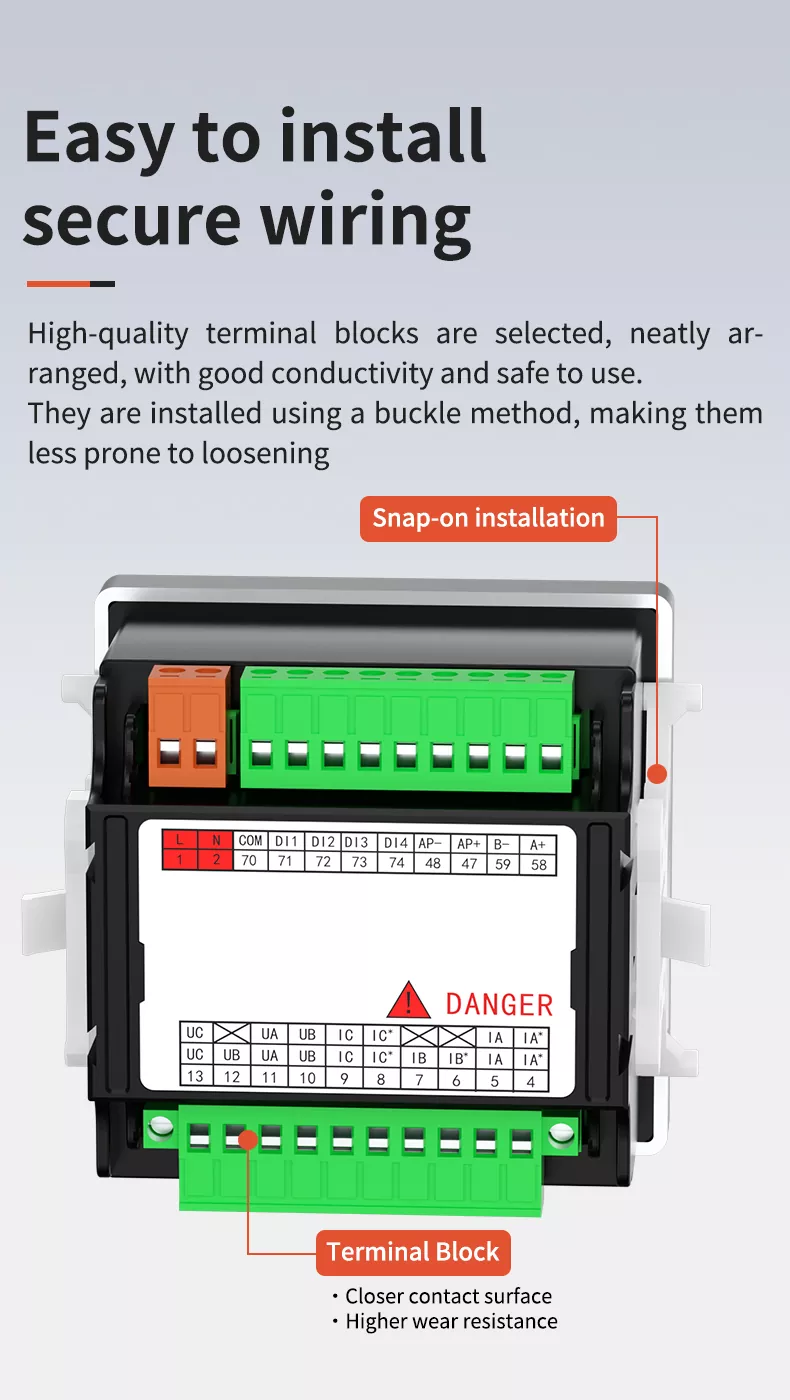

ŁATWE W INSTALACJI I BEZPIECZNE OKABLOWANIE

Miernik posiada instalację zatrzaskową, która jest prosta i szybka, nie wymaga stosowania skomplikowanych narzędzi. Włóż miernik do otwór w panelu i zabezpiecz dołączonymi zaciskami montażowymi. Wysokiej jakości listwy zaciskowe są starannie rozmieszczone, o dobrej przewodności i bezpieczny w użyciu. Układ terminali jest przejrzysty, ze znormalizowanym oznakowaniem, skutecznie unikając nieprawidłowe okablowanie. Jest kompatybilny z różnymi szafami rozdzielczymi i sprzętem elektrycznym, nadaje się do szybkiego wdrożenia w różnych scenariuszach.

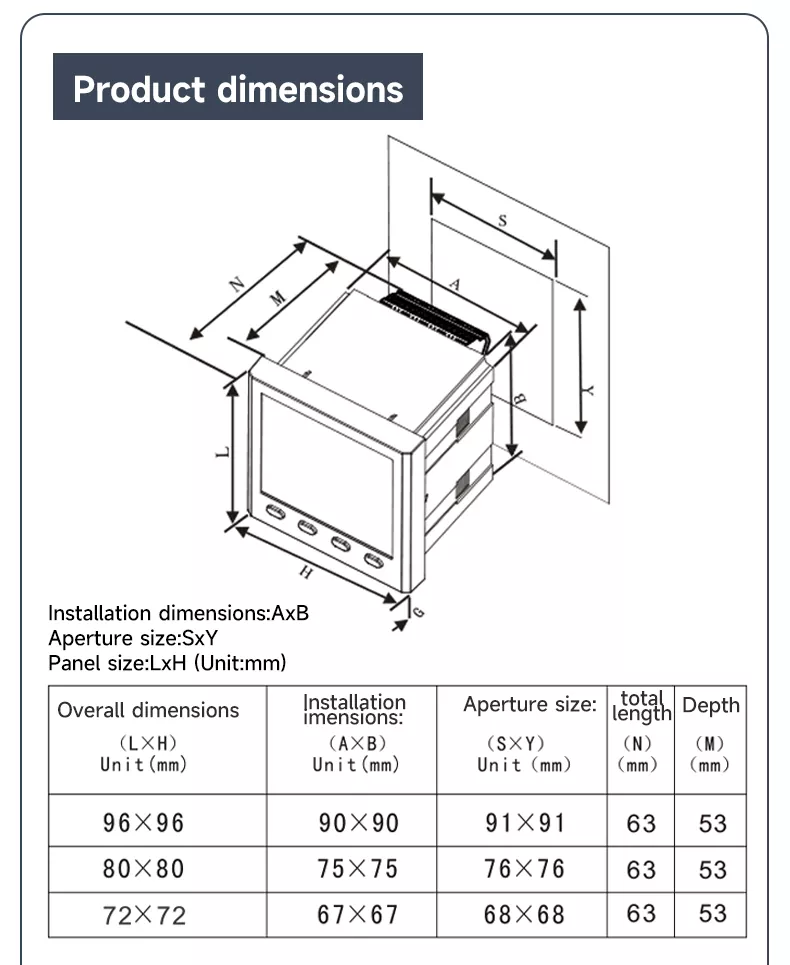

WYMIARY PRODUKTU

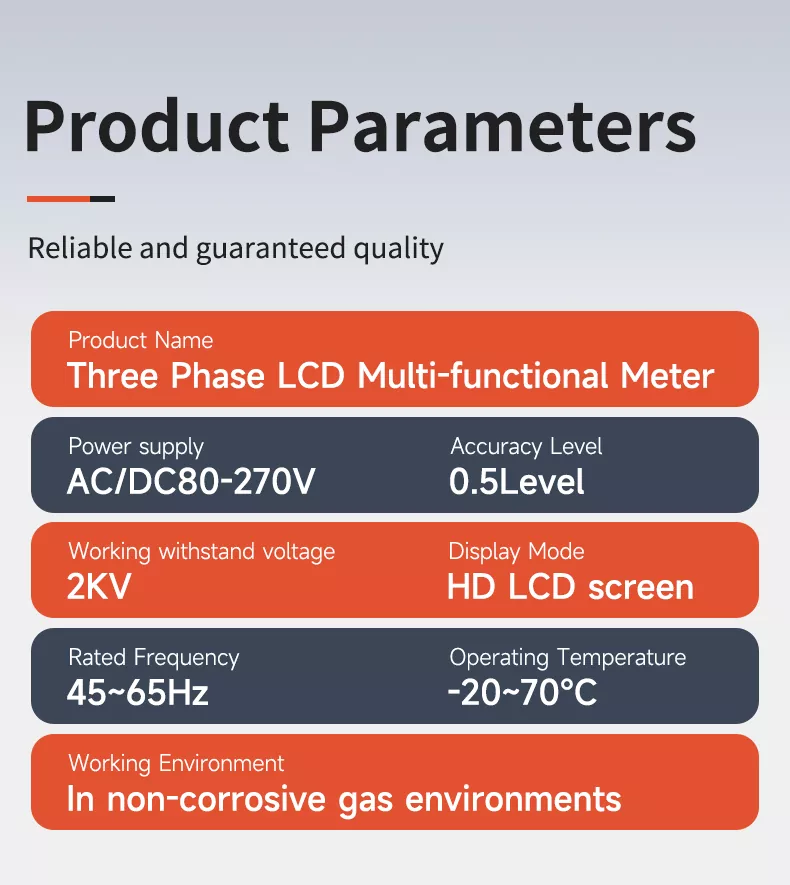

PARAMETRY PRODUKTU

SCHEMAT POŁĄCZEŃ I INSTRUKCJE

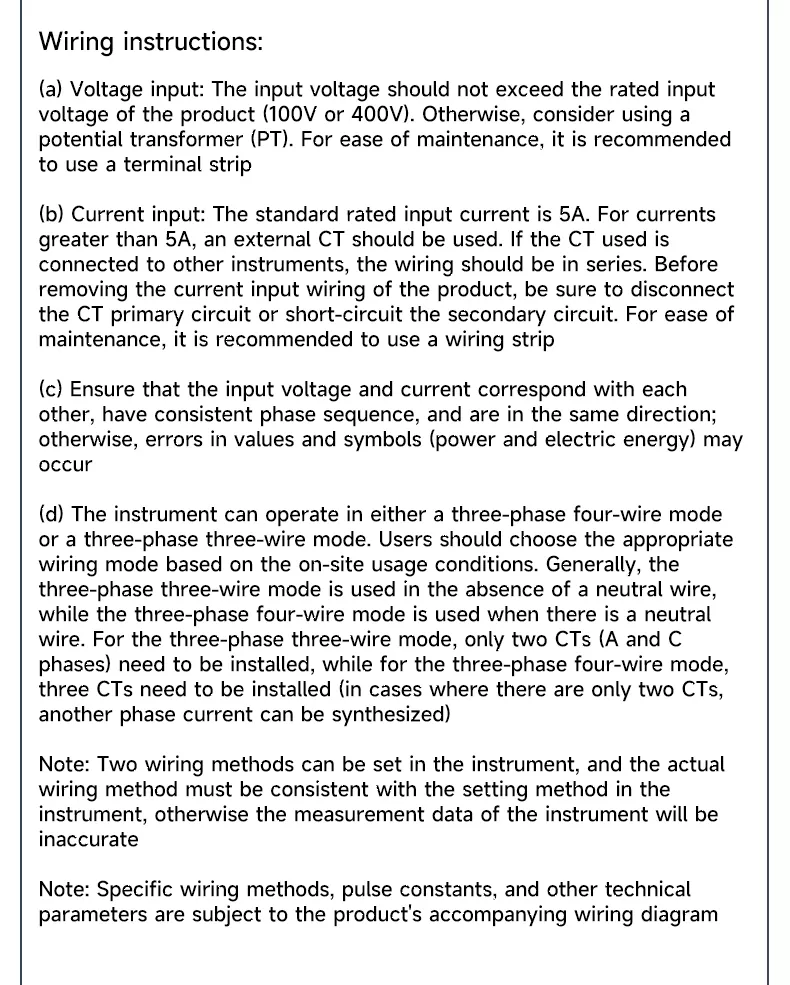

INSTRUKCJE OKABLOWANIA

7. WEJŚCIE NAPIĘCIA: Napięcie wejściowe nie powinno przekraczać znamionowego napięcia wejściowego (100 V lub 400 V). W przeciwnym razie rozważ wykorzystanie potencjału transformator (PT).

8. BIEŻĄCE WEJŚCIE: Standardowy znamionowy prąd wejściowy wynosi 5A. W przypadku prądów większych niż 5A należy zastosować zewnętrzny przekładnik prądowy. Zapewnij CT obwody wtórne są zwarte przed odłączeniem przewodów.

9. KOLEJNOŚĆ FAZY: Upewnij się, że napięcie i prąd wejściowy odpowiadają sobie, mają stałą kolejność faz i znajdują się w ten sam kierunek.

10. TRYBY OKABLOWANIA: Obsługuje konfiguracje trójfazowe, trójprzewodowe i trójfazowe, czteroprzewodowe; ustaw odpowiedni tryb w mierniku rzeczywiste okablowanie.

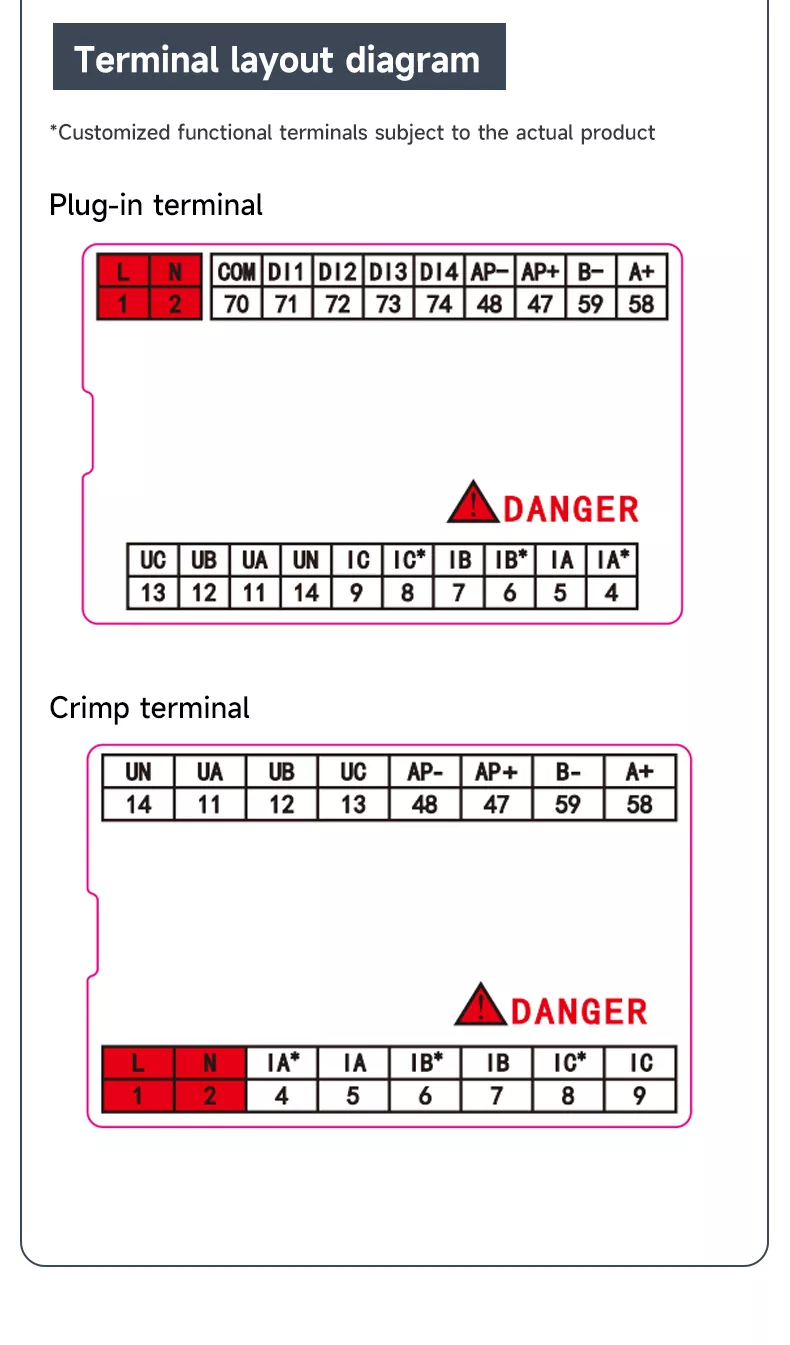

UKŁAD TERMINALU

• PODŁĄCZ TERMINAL: Zawiera wejście zasilania L/N, cyfrowe we/wy DI/DO, komunikację RS485 (A+/B) i wejścia napięciowe/prądowe (UA/UB/UC/UN, IA/IB/IC).

• ZACISK ZACISKOWY: Zoptymalizowany do bezpośredniego okablowania, z wyraźnie oznakowanymi zaciskami zasilania, komunikacji i pomiarów.

AUTORYTATYWNA CERTYFIKACJA

Nasz trójfazowy wielofunkcyjny miernik LCD przeszedł profesjonalne testy laboratoryjne i certyfikację zgodnie z krajowe i międzynarodowe standardy branżowe. Cały proces produkcyjny odbywa się pod ścisłą kontrolą jakości, w tym kalibrację dokładności, test napięcia wytrzymywanego, test starzenia i inne ogniwa, zapewniające dokładność, bezpieczeństwo i stabilność każdego produktu. Autorytatywna certyfikacja zapewnia silną gwarancję dla masowych klientów na całym świecie zakupów i długoterminowej współpracy.

SZEROKO UŻYWANE

Nasz trójfazowy wielofunkcyjny miernik LCD jest szeroko stosowany w:

• PODSTACJA: Monitorowanie mocy w czasie rzeczywistym i zarządzanie energią

• URZĄDZENIA AUTOMATYCZNE: Sterowanie procesami przemysłowymi i monitorowanie parametrów mocy

• PRODUKCJA PRZEPŁYWOWA: Monitorowanie i zarządzanie zużyciem energii w fabryce

• SZAFA DYSTRYBUCYJNA: Monitorowanie obciążenia systemu dystrybucji niskiego napięcia

• BUDYNEK MIESZKALNY: Zarządzanie zużyciem energii w kompleksie apartamentowym

• DOM TOWAROWY: Pomiar i monitorowanie mocy w budynkach komercyjnych

Często zadawane pytania

1. JAKA JEST GŁÓWNA FUNKCJA TEGO PRODUKTU?

Stosowany jest głównie do kompleksowego monitorowania parametrów zasilania trójfazowego, w tym napięcia, prądu, mocy, energii, częstotliwości i współczynnika mocy, z programowalnymi funkcjami pomiaru, wyświetlania i komunikacji cyfrowej.

2.JAKA JEST DOKŁADNOŚĆ POMIARU?

Przyjmuje wysoką dokładność na poziomie 0,5, która spełnia międzynarodowe standardy pomiarów przemysłowych, zapewniając dokładność i niezawodne monitorowanie parametrów mocy.

3. JAKIE ROZMIARY PANELÓW SĄ DOSTĘPNE?

Oferujemy trzy standardowe rozmiary paneli: 72×72mm, 80×80mm i 96×96mm, z odpowiednimi otworami montażowymi odpowiadającymi różne potrzeby w zakresie projektowania szafek.

4. JAKA JEST METODA INSTALACJI?

Obsługuje montaż panelowy zatrzaskowy, z prostym montażem i demontażem, odpowiedni do różnych dystrybucji szafy i sprzęt elektryczny.

5.CZY OBSŁUGUJE ZDALNĄ KOMUNIKACJĘ?

Tak, posiada port RS485 z protokołem Modbus RTU, co zapewnia bezproblemową integrację z systemem SCADA i zarządzaniem energią systemów, umożliwiających zdalne monitorowanie i gromadzenie danych.

6. JAKI JEST ZAKRES TEMPERATURY PRACY?

Produkt może pracować stabilnie w temperaturze 20 ~ 70°C (do 75°C), nadaje się do różnych zastosowań przemysłowych wewnątrz i na zewnątrz środowiska.
