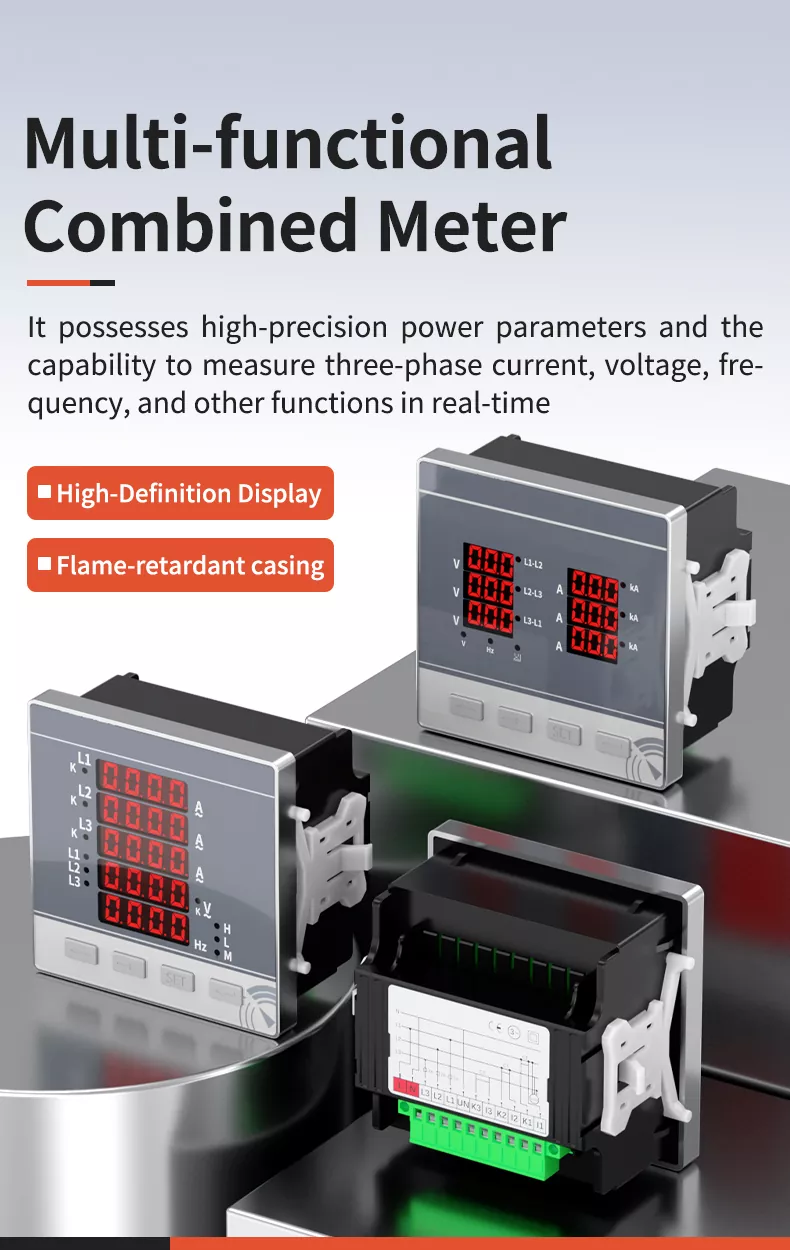

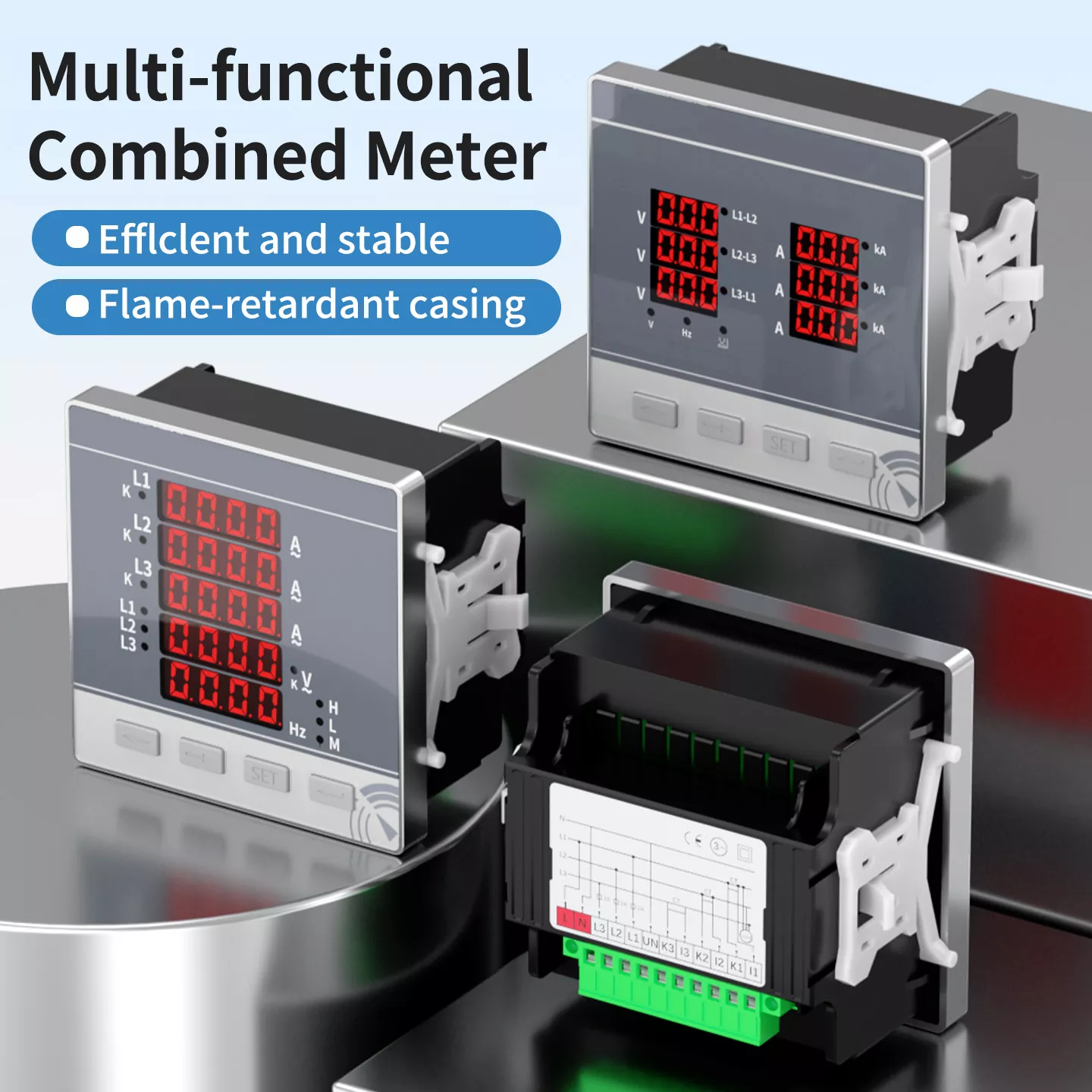

Wielofunkcyjny miernik kombinowany Em-06

Ten wielofunkcyjny miernik kombinowany Eton Em-06 to montowane na panelu urządzenie do monitorowania mocy, zbudowane dla nowoczesnych sieci trójfazowych systemy elektryczne. Integruje precyzyjne chipy pomiarowe i wysokiej jakości listwy zaciskowe, umożliwiając pomiar w czasie rzeczywistym monitorowanie prądu trójfazowego, napięcia, częstotliwości i innych kluczowych parametrów z dokładnością do 0,5 poziomu. Z zatrzaskiem instalacja panelu i przejrzyste schematy okablowania upraszczają konfigurację w przypadku użytkowników zajmujących się zakupami masowymi, podczas gdy Trudnopalna obudowa i trwała konstrukcja zapewniają długoletnią, bezpieczną pracę w przemyśle i handlu środowiska.

PARAMETRY PRODUKTU (SPECYFIKACJA)

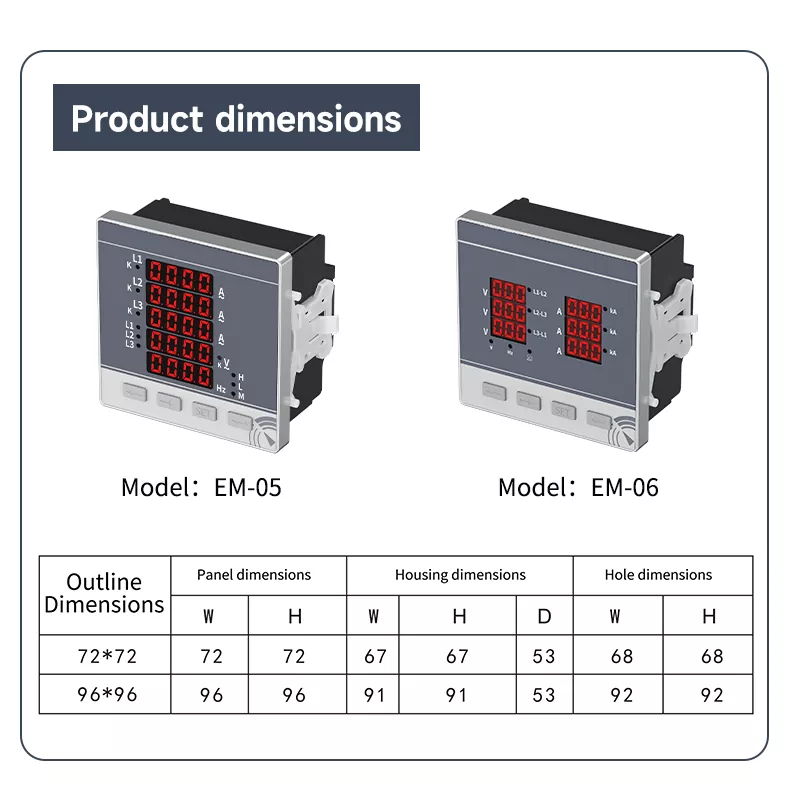

Wymiary produktu

Podstawowe parametry

CECHY PRODUKTU I ZASTOSOWANIE

Podstawowe funkcje

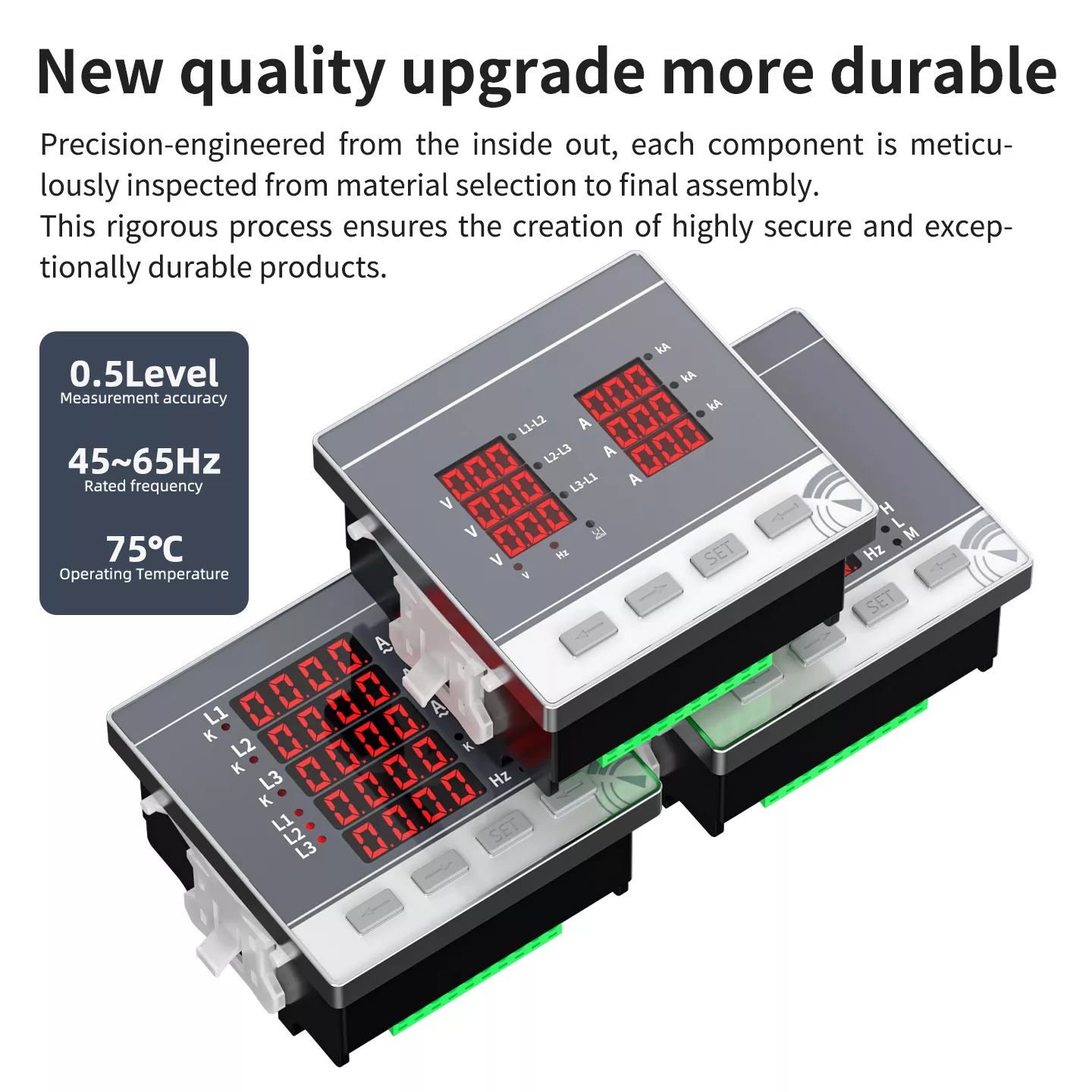

• Wysoka dokładność na poziomie 0,5: Zapewnia stabilne i precyzyjne monitorowanie parametrów mocy trójfazowej, spełniając przemysłowe standardy pomiarowe.

• Wyświetlacz LED HD: Duży, czerwony ekran LED z szerokim kątem widzenia, bez martwych punktów, wyraźny odczyt danych ze wszystkich kierunków.

• Bezpieczeństwo ognioodporne: Obudowa PC odporna na kwasy i zasady zapobiega ryzyku pożaru na skutek zwarć i przeciążeń, zapewniając długotrwałe bezpieczeństwo używać.

• Solidny i odporny na wstrząsy: Powłoka z tworzywa sztucznego o wysokiej wytrzymałości, gładka i pozbawiona zadziorów, o doskonałej odporności na wstrząsy i trwałości.

• Łatwa instalacja: Zatrzaskowy montaż panelowy z bezpiecznymi listwami zaciskowymi, schludnym okablowaniem i mniejszą podatnością na poluzowanie.

• Pełne specyfikacje: Dwa modele (EM-05 / EM-06) i dwa rozmiary paneli (72×72 / 96×96) do wyboru, pasujące do różnych szafek wymagania.

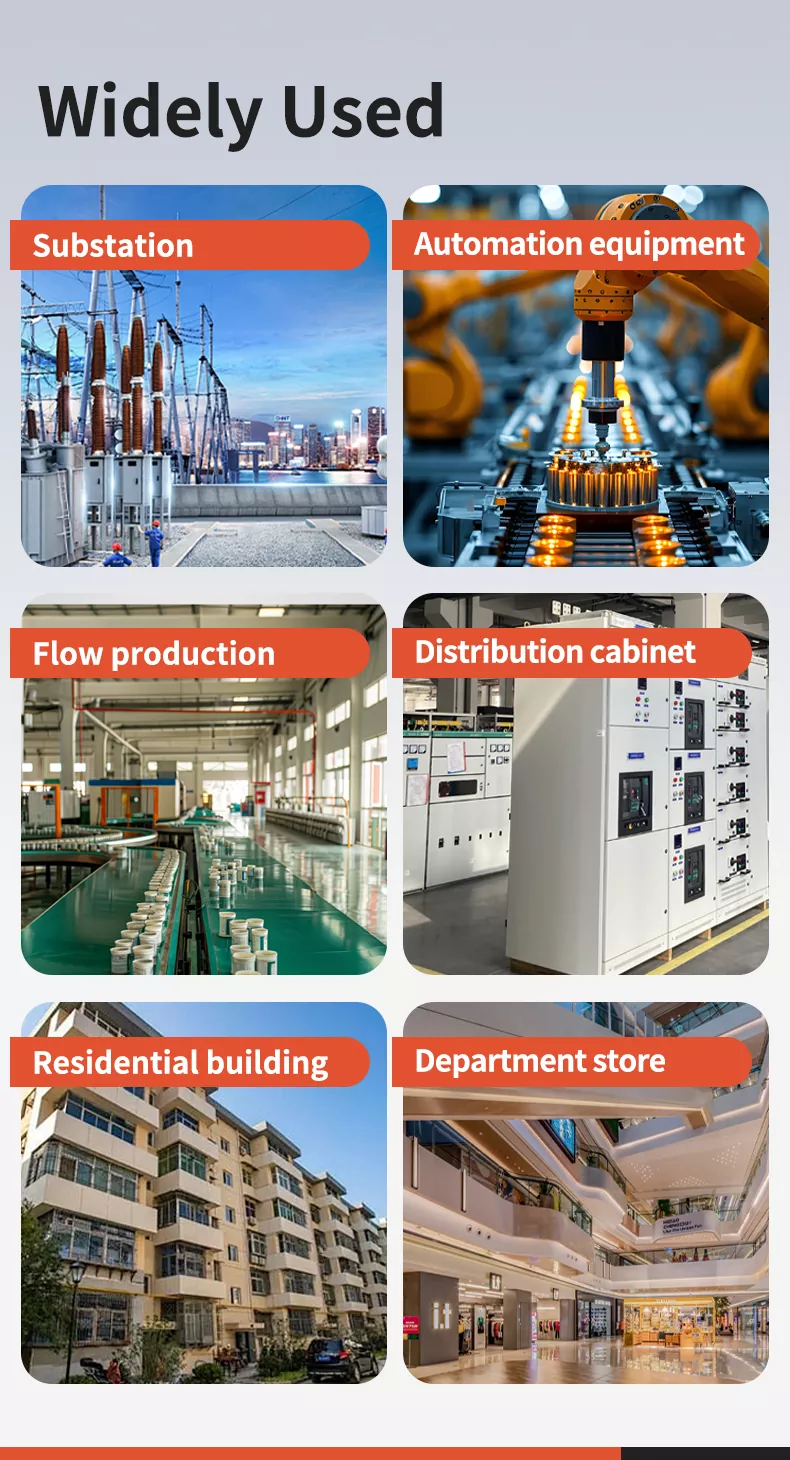

Scenariusze zastosowań

Wielofunkcyjny miernik kombinowany jest szeroko stosowany w:

• Podstacje i sieci energetyczne: Monitorowanie w czasie rzeczywistym parametrów mocy trójfazowej w celu zapewnienia stabilnej transmisji.

• Urządzenia automatyki przemysłowej: Chroni ramiona robotów i linie produkcyjne przed wahaniami napięcia/prądu.

• Przepływowe linie produkcyjne: Śledzi zużycie energii w celu efektywnego zarządzania produkcją.

• Szafy rozdzielcze i rozdzielnice: Chroni domowe i komercyjne systemy zasilania.

• Budynki mieszkalne: Monitoruje zużycie energii elektrycznej w domach i mieszkaniach, wspierając zarządzanie oszczędzaniem energii.

• Domy towarowe i obiekty użyteczności publicznej: Zapewnia bezpieczne i stabilne zasilanie wind, oświetlenia i wyposażenia galerii handlowych.

SZCZEGÓŁY PRODUKCJI

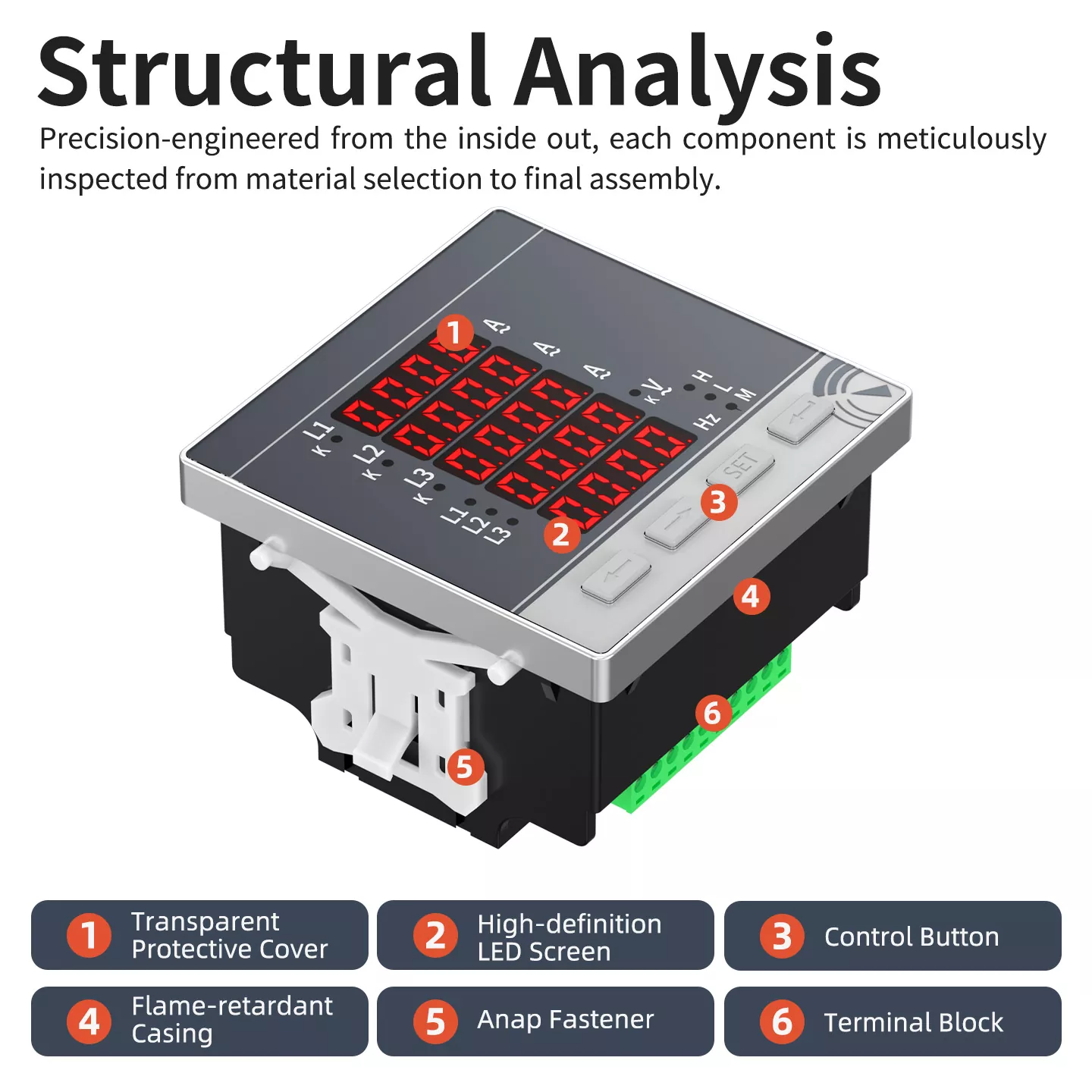

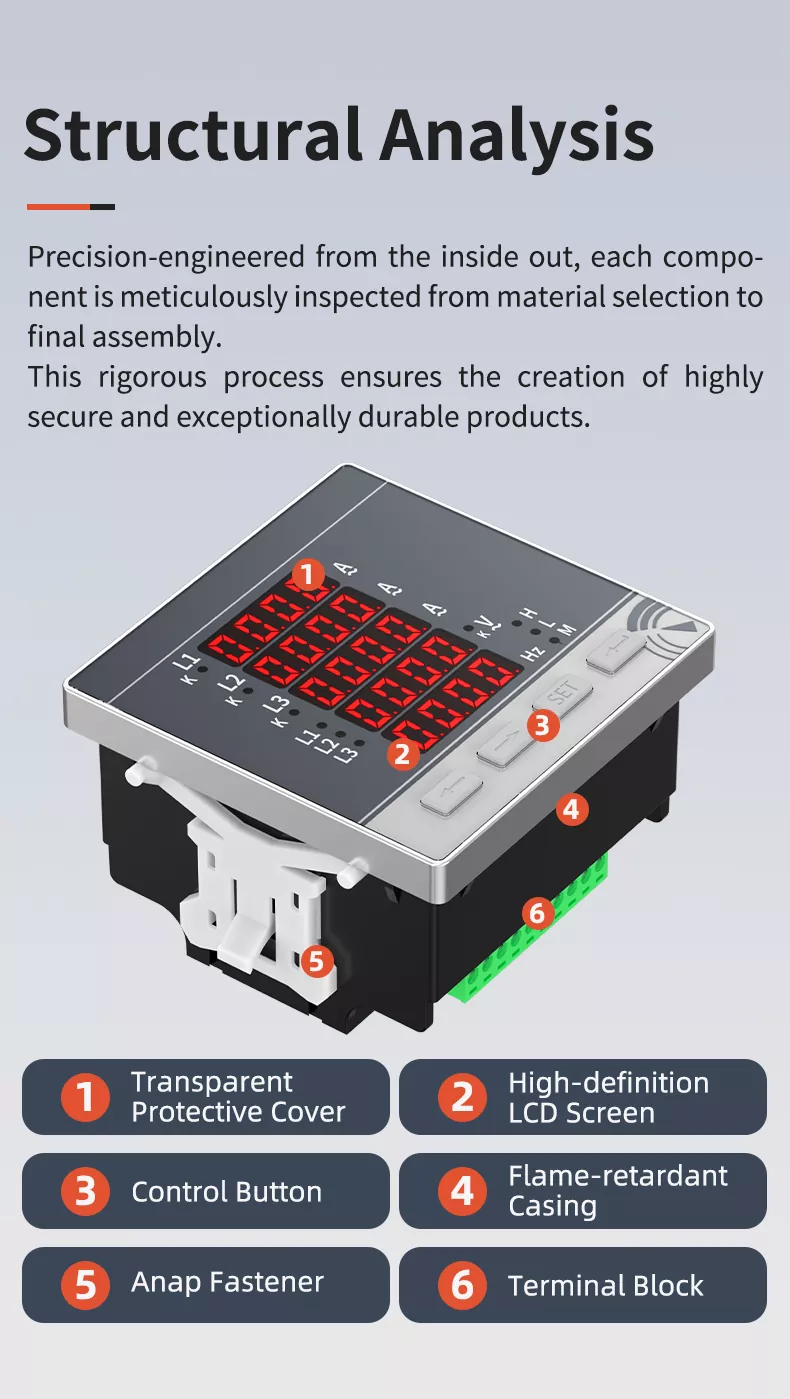

Analiza strukturalna

Nasz wielofunkcyjny miernik kombinowany został precyzyjnie zaprojektowany od wewnątrz, a każdy element jest skrupulatnie wykonany kontrolowane od wyboru materiału do końcowego montażu. Ten rygorystyczny proces gwarantuje, że miernik jest wysoce bezpieczny i wyjątkowo trwałe, spełniające wymagania dużych zamówień i długoterminowych dostaw. Struktura obejmuje:

1. Przezroczysta osłona ochronna: Chroni ekran wyświetlacza przed kurzem i uszkodzeniami.

2. Ekran LED o wysokiej rozdzielczości: Wyraźny wyświetlacz danych z silnymi funkcjami przeciwzakłóceniowymi.

3. Przycisk sterowania: Łatwe ustawianie parametrów i przełączanie trybów.

4. Obudowa trudnopalna: Wytrzymały materiał PC, antykorozyjny i ognioodporny.

5. Zapięcie Anap: Montaż zatrzaskowy, mocny i niezawodny.

6. Blok zacisków: Wysoka jakość, dobra przewodność, bezpieczne okablowanie.

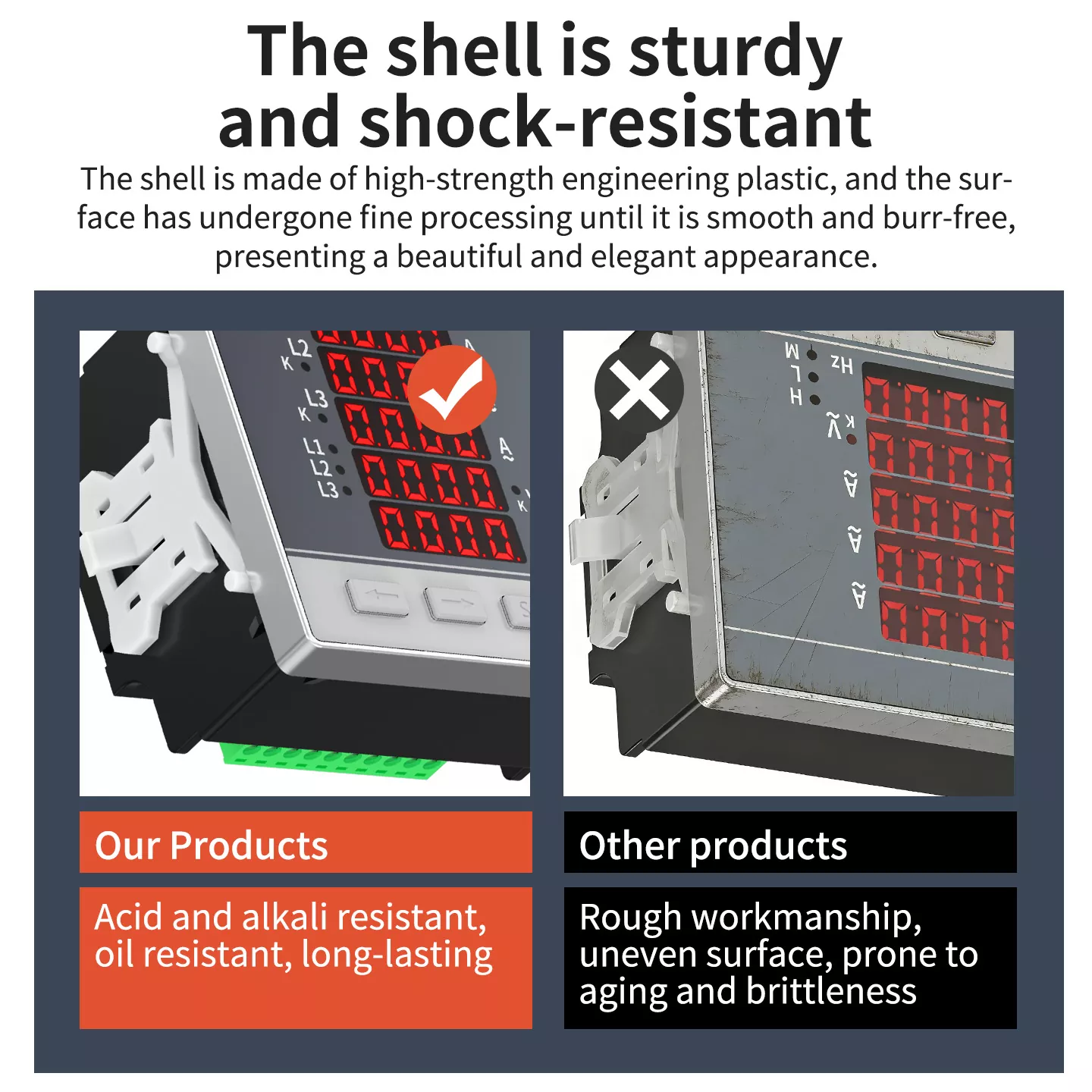

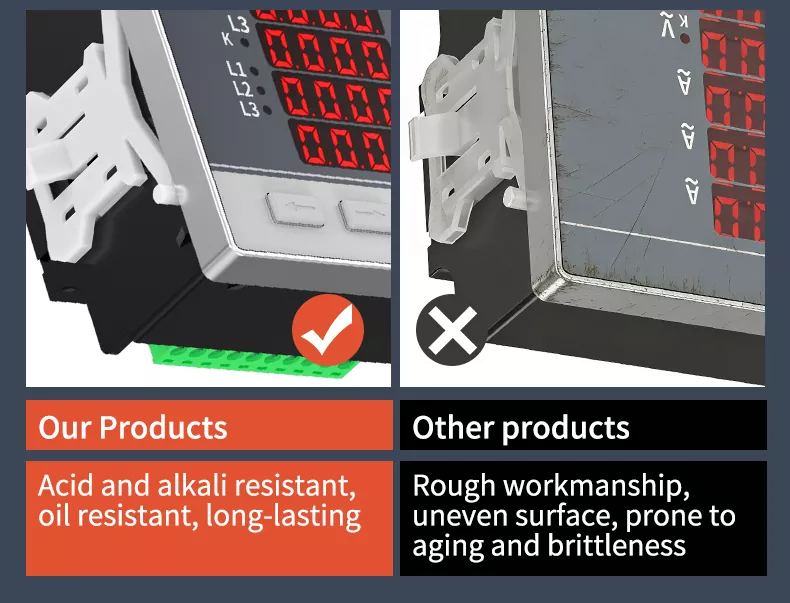

Nasze produkty a inne produkty

W porównaniu z produktami konkurencyjnymi, nasz wielofunkcyjny miernik kombinowany jest odporny na kwasy i zasady oraz olejoodporny i długotrwała obudowa, pozwalająca uniknąć szorstkiego wykonania, nierównych powierzchni i problemów ze starzeniem/kruchością powszechnych w tańszych alternatywy.

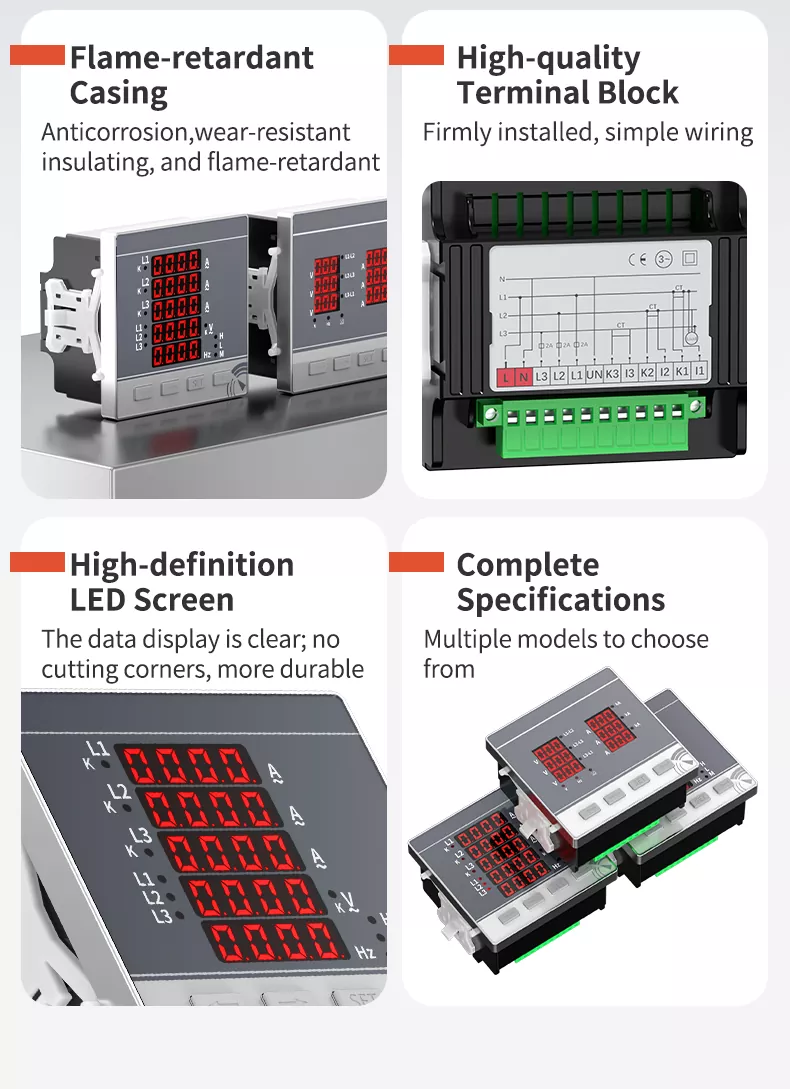

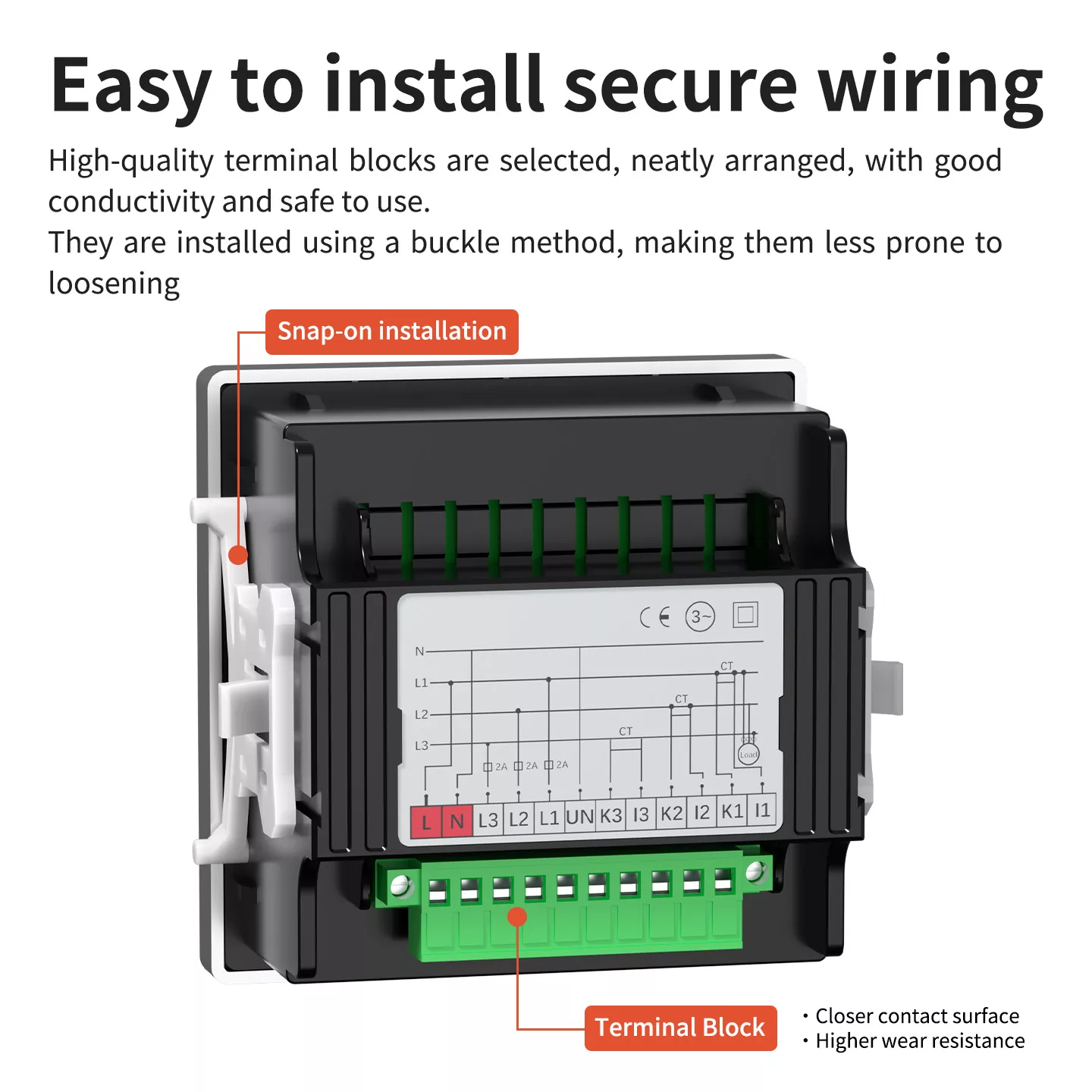

Wysokiej jakości listwa zaciskowa

Wysokiej jakości listwa zaciskowa wielofunkcyjnego licznika kombinowanego ma bliższą powierzchnię styku i większe zużycie rezystancja, mocno chroniąca bezpieczeństwo prądu elektrycznego, z schludnym okablowaniem, aby zapobiec błędnemu podłączeniu i zwarciu obwody dla użytkowników końcowych.

Autorytatywna certyfikacja

Przeszedł wielostronną inspekcję profesjonalną i uzyskał autorytatywny certyfikat (MA/CNAS), zapewniający Wielofunkcyjny licznik kombinowany spełnia światowe standardy jakości i bezpieczeństwa w przypadku zamówień hurtowych i masowych.

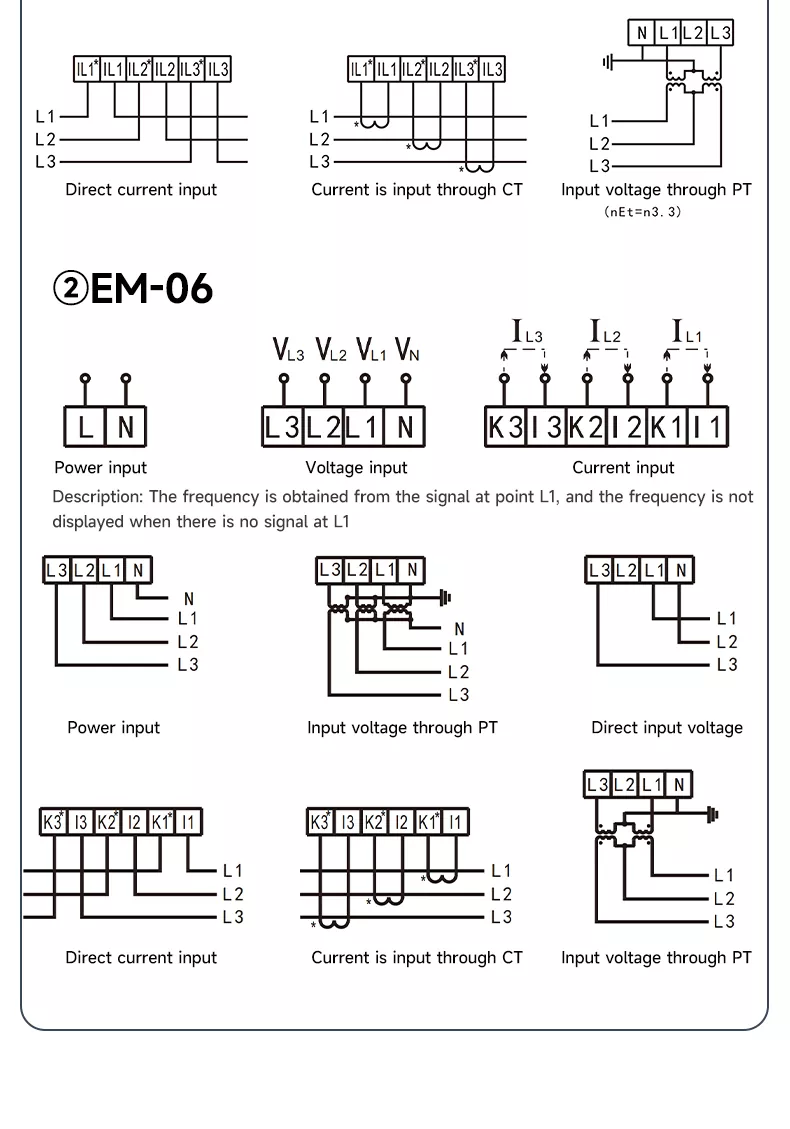

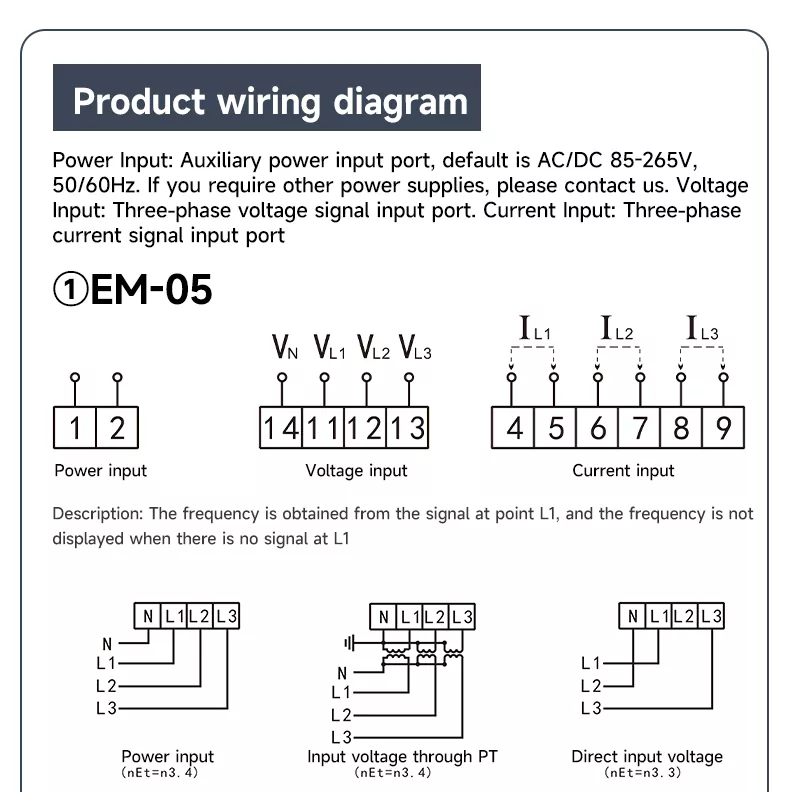

Schemat okablowania

Przejrzyste instrukcje okablowania ułatwiają instalację zarówno modeli EM-05, jak i EM-06:

• Wejście zasilania: Podłącz do zacisków L/N (AC/DC 85–265 V).

• Wejście napięciowe: Podłączyć sygnały napięcia trójfazowego do odpowiednich zacisków (L1/L2/L3 + N).

• Aktualne wejście: Podłącz sygnały przekładnika prądowego (CT) do odpowiednich zacisków.

• Nie wymaga skomplikowanej konfiguracji, idealnie nadaje się do szybkiego wdrożenia w szafach rozdzielczych i panelach przemysłowych.

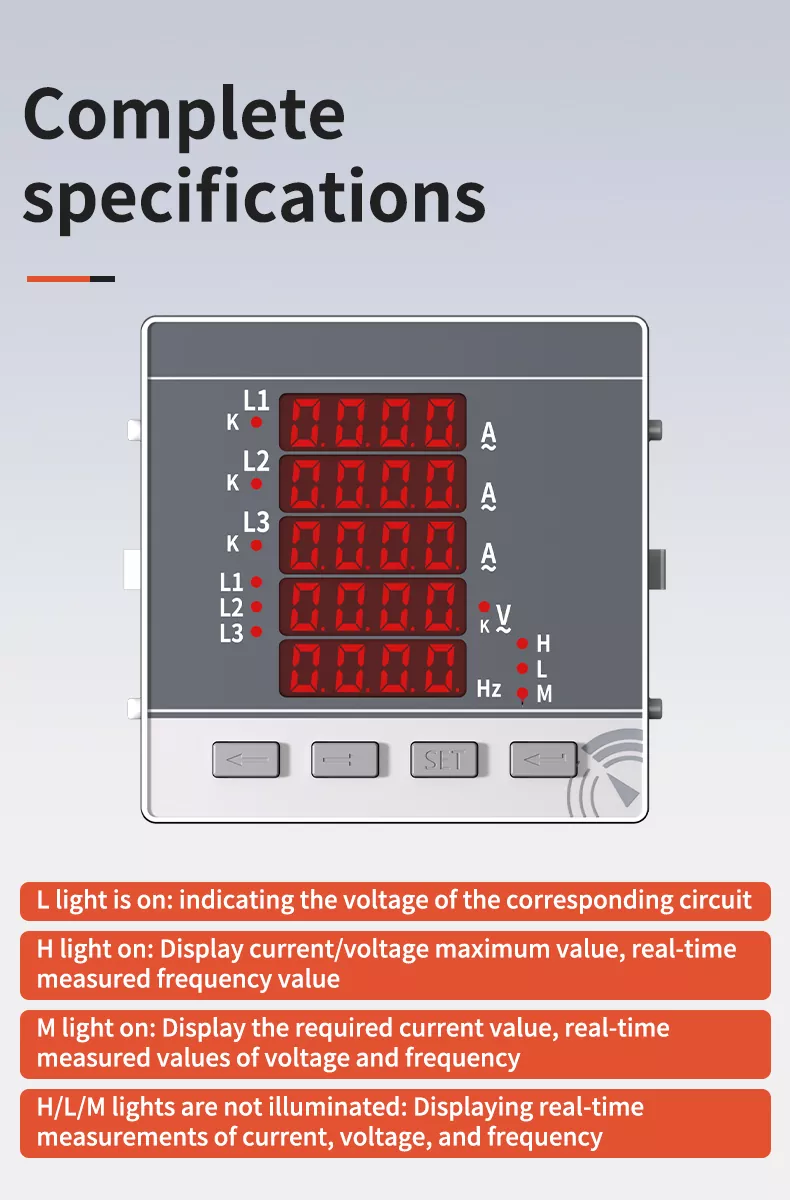

Objaśnienie trybu wyświetlania

• Świeci się lampka L: Wskazuje napięcie odpowiedniego obwodu.

• Świeci się kontrolka H: Wyświetla maksymalną wartość prądu/napięcia oraz wartość częstotliwości zmierzoną w czasie rzeczywistym.

• Świeci się lampka M: Wyświetla wymaganą wartość prądu, zmierzone w czasie rzeczywistym wartości napięcia i częstotliwości.

• H/L/M nie świeci się: Wyświetlanie pomiarów prądu, napięcia i częstotliwości w czasie rzeczywistym.

Często zadawane pytania

1. Jaka jest dokładność pomiaru wielofunkcyjnego miernika kombinowanego?

Osiąga wysoką dokładność na poziomie 0,5, zapewniając stabilne i niezawodne monitorowanie parametrów mocy trójfazowej dla różnych systemy elektryczne.

2. Jak zainstalować wielofunkcyjny licznik kombinowany?

Przyjmuje zatrzaskowy montaż panelowy, który jest szybki, mocny i odpowiedni do szaf rozdzielczych i automatyki przemysłowej i inne scenariusze.

3. Jakie parametry może monitorować wielofunkcyjny miernik kombinowany?

Kompleksowo monitoruje prąd trójfazowy, napięcie, częstotliwość i inne kluczowe parametry mocy, za pomocą m.in Ekran LED o wysokiej rozdzielczości zapewniający wyraźny obraz.

4. Czy obudowa wielofunkcyjnego miernika kombinowanego jest ognioodporna?

Tak, wykorzystuje trudnopalny materiał PC, który jest odporny na kwasy i zasady, skutecznie zapobiegając ryzyku pożaru zwarcia i przeciążenia.

5. Jakie modele i rozmiary są dostępne?

Oferujemy dwa modele (EM-05 / EM-06) i dwa rozmiary paneli (72×72 mm / 96×96 mm), aby sprostać różnym instalacjom i wymagania aplikacji.

6.Jaki jest zakres temperatur pracy miernika?

Może pracować stabilnie w temperaturze -20 ~ 70 ℃, z krótkotrwałą tolerancją do 75 ℃, nadaje się do różnych zastosowań przemysłowych i komercyjnych środowiska.
