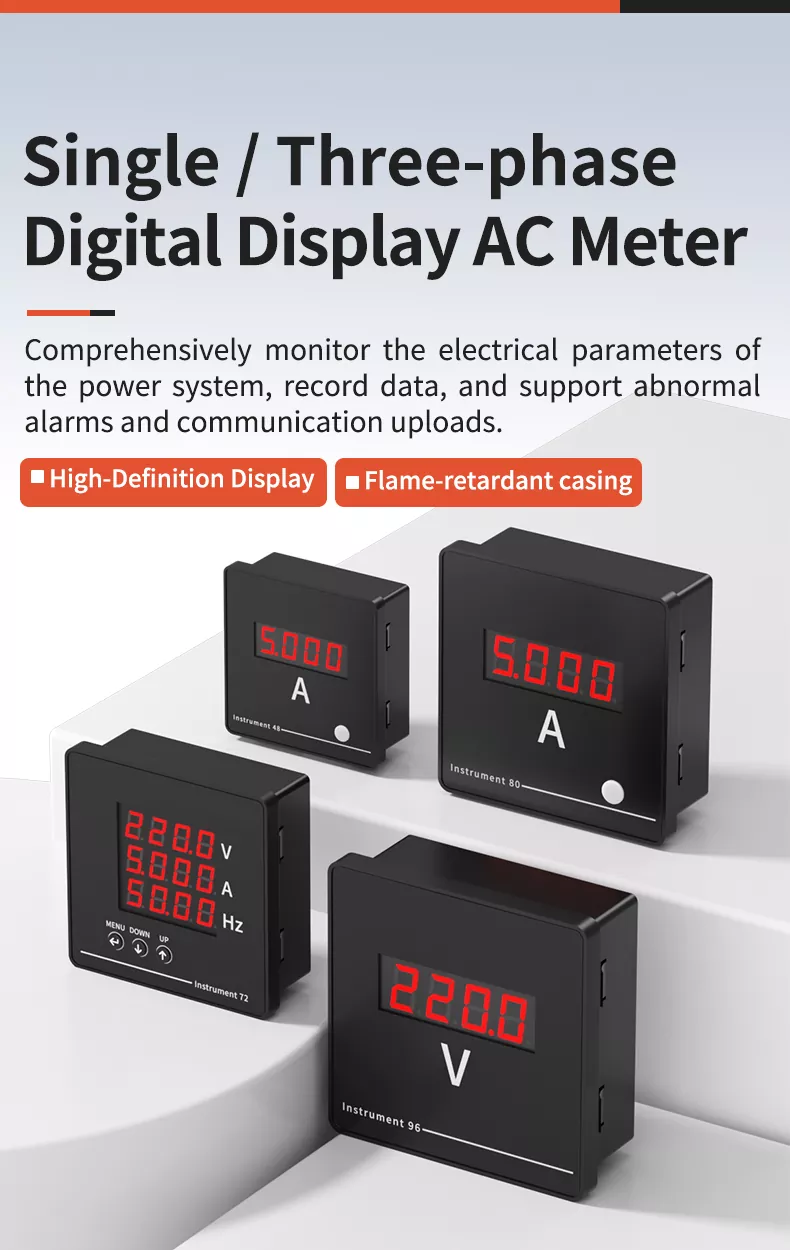

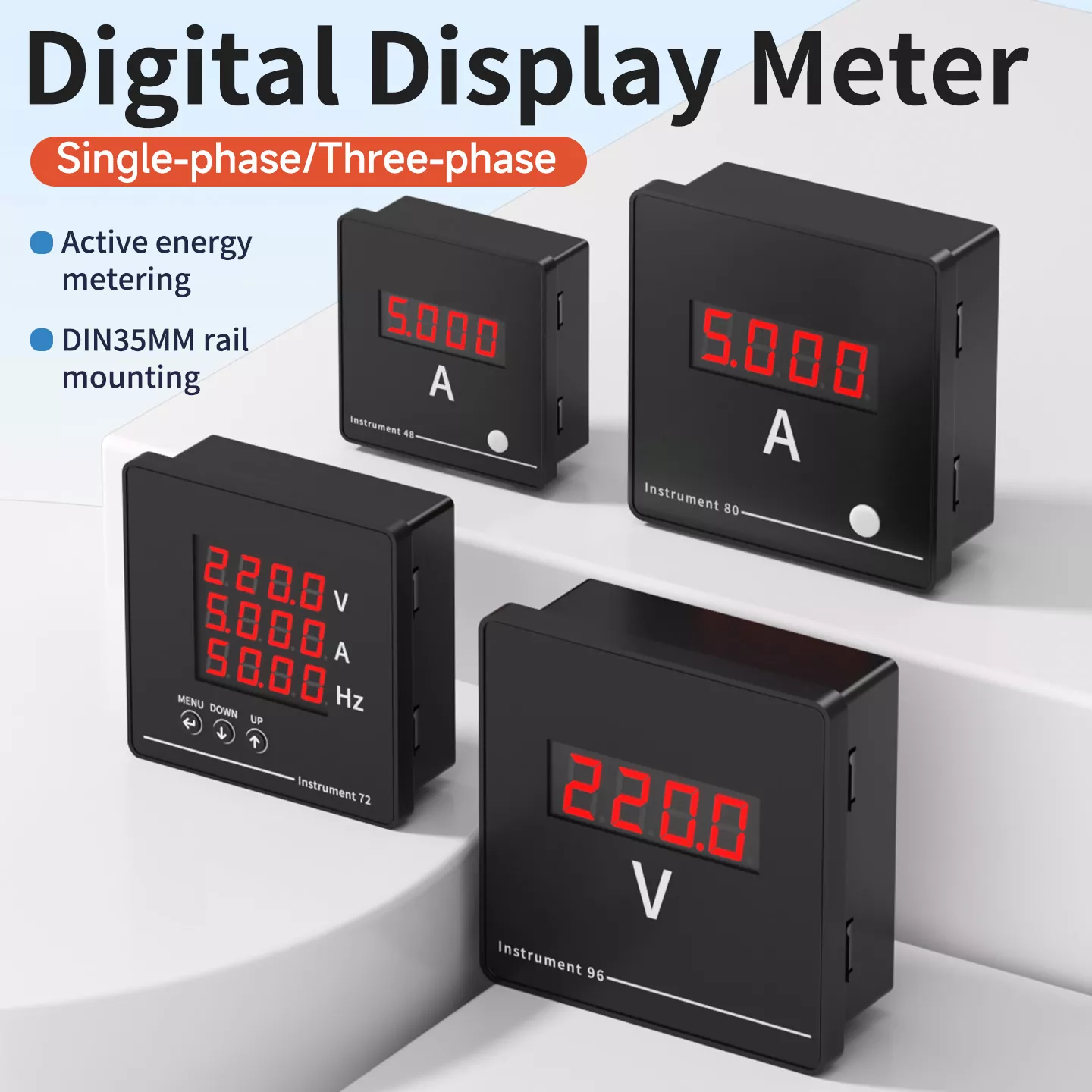

TheEton Jedno/trójfazowy cyfrowy miernik prądu przemiennego to wysokowydajny, wieloparametrowy przyrząd monitorujący przeznaczony do nowoczesnych systemów elektroenergetycznych. To integruje zaawansowana technologia chipów i układów scalonych SMT (Surface Mount Technology), umożliwiająca pracę w czasie rzeczywistym i precyzję pomiarNapięcie, prąd i częstotliwość prądu przemiennego z dokładnością 0,5 poziomu. Dostępny zarówno w wersji jednofazowej, jak i TRÓJFAZOWEJ, charakteryzuje się wysoką rozdzielczością Ekran LED z dużym wyświetlaczem znaków i czułymi przyciskami sterującymi MENU/DÓŁ/GÓRA. Dzięki zwartej budowie, ognioodporna obudowa i ustandaryzowany montaż panelowy, to idealny wybór, jeśli chodzi o parametry mocy w czasie rzeczywistym monitoring w automatyce przemysłowej, szafach rozdzielczych i projektach sieci elektroenergetycznych.

Wprowadzenie firmy

Zajmuje się świadczeniem kompleksowych usług w zakresie sterowania automatyką przemysłową. Zaspokaj potrzeby wszystkich aspektów system zasilania z precyzyjną, niezawodną, energooszczędną i przyjazną dla środowiska inteligentną dystrybucją energii produkty. Przestrzegamy ścisłej kontroli jakości, od badań i rozwoju po produkcję, zapewniając, że każdy produkt spełnia wymagania międzynarodowe standardów i staramy się być zaufanym partnerem dla globalnych klientów w branży elektrycznego sprzętu pomiarowego.

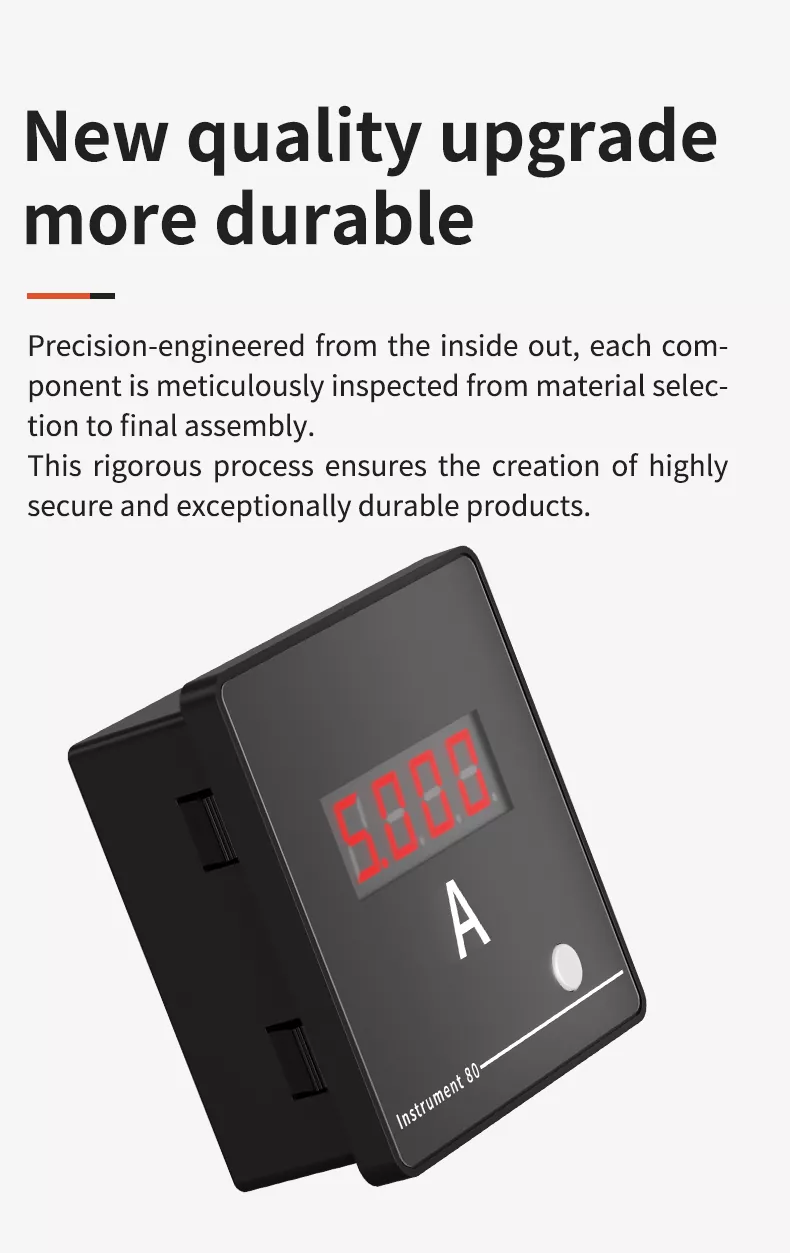

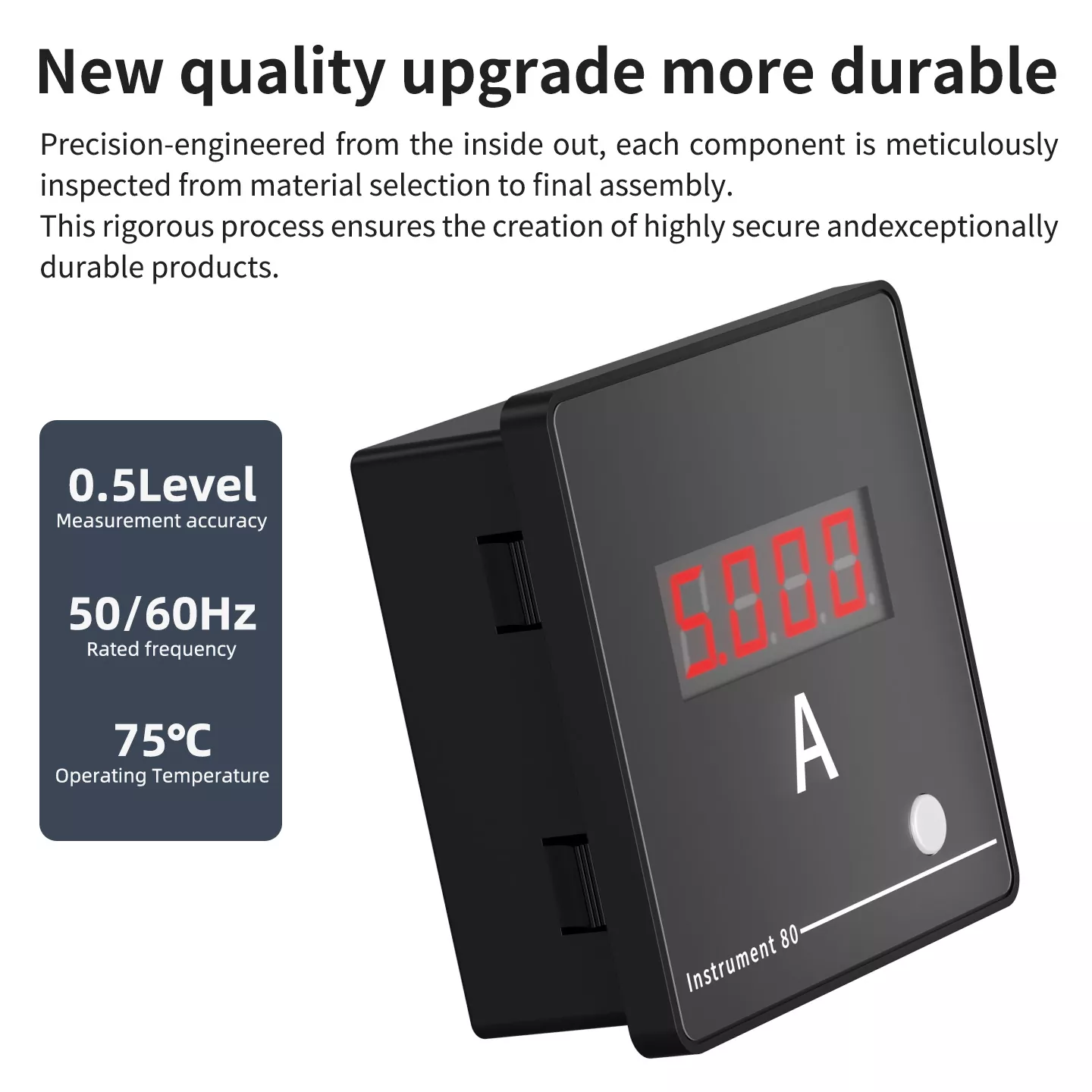

Nowa aktualizacja jakości i większa trwałość

NaszJedno/trójfazowy cyfrowy miernik prądu przemiennego przeszedł kompleksową modernizację jakościową. Każdy element jest precyzyjnie zaprojektowany od środka skrupulatnie sprawdzane – od wysokiej jakości doboru surowców i precyzyjnej obróbki, po zgrzewanie wiórów SMT i obróbkę końcową montaż. Ten rygorystyczny proces produkcyjny w połączeniu z testami starzenia eliminuje potencjalne ryzyko związane z jakością. The Rezultatem jest produkt, który jest wysoce bezpieczny, odporny na korozję i wyjątkowo trwały, zdolny do długotrwałej stabilności pracę nawet w trudnych warunkach przemysłowych z krótkotrwałymi temperaturami pracy do 75°C.

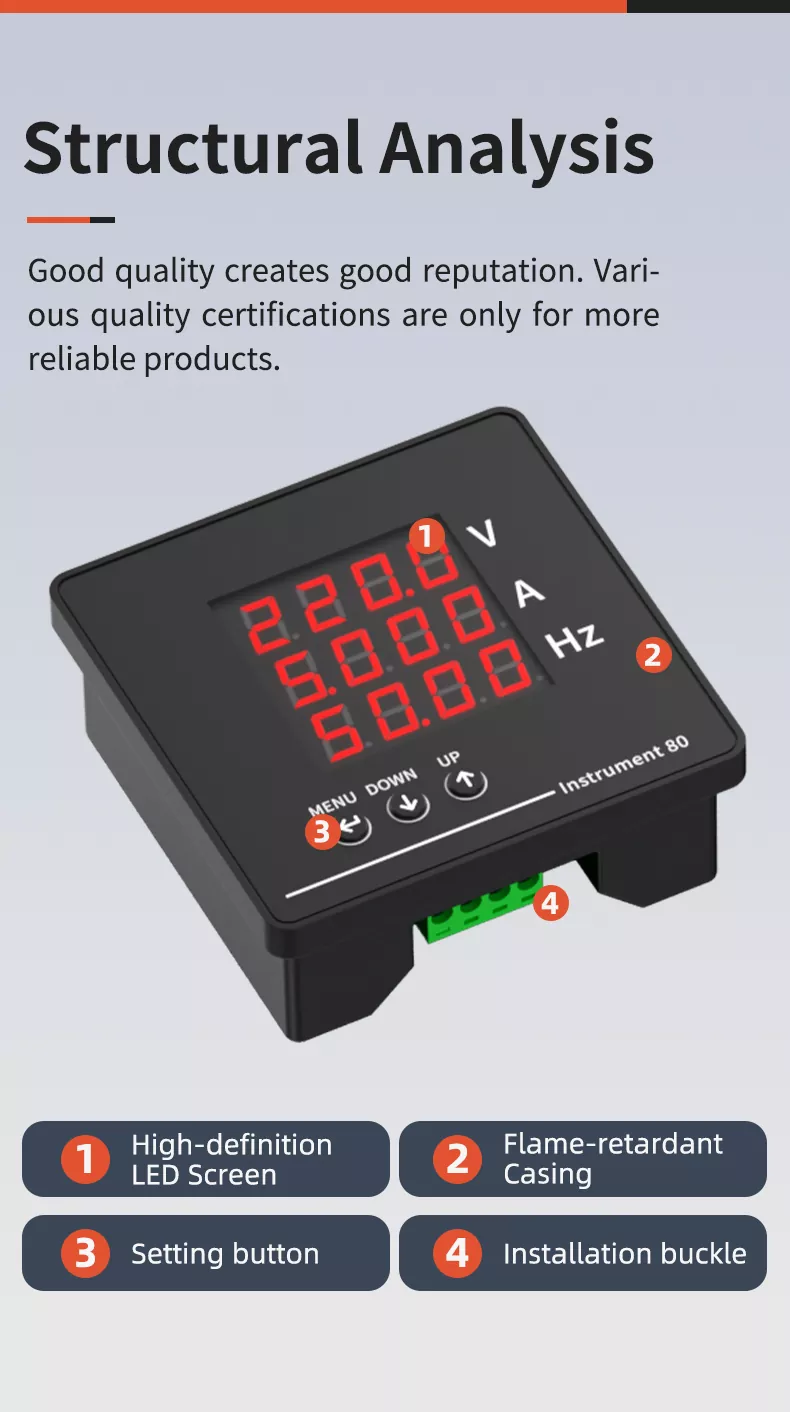

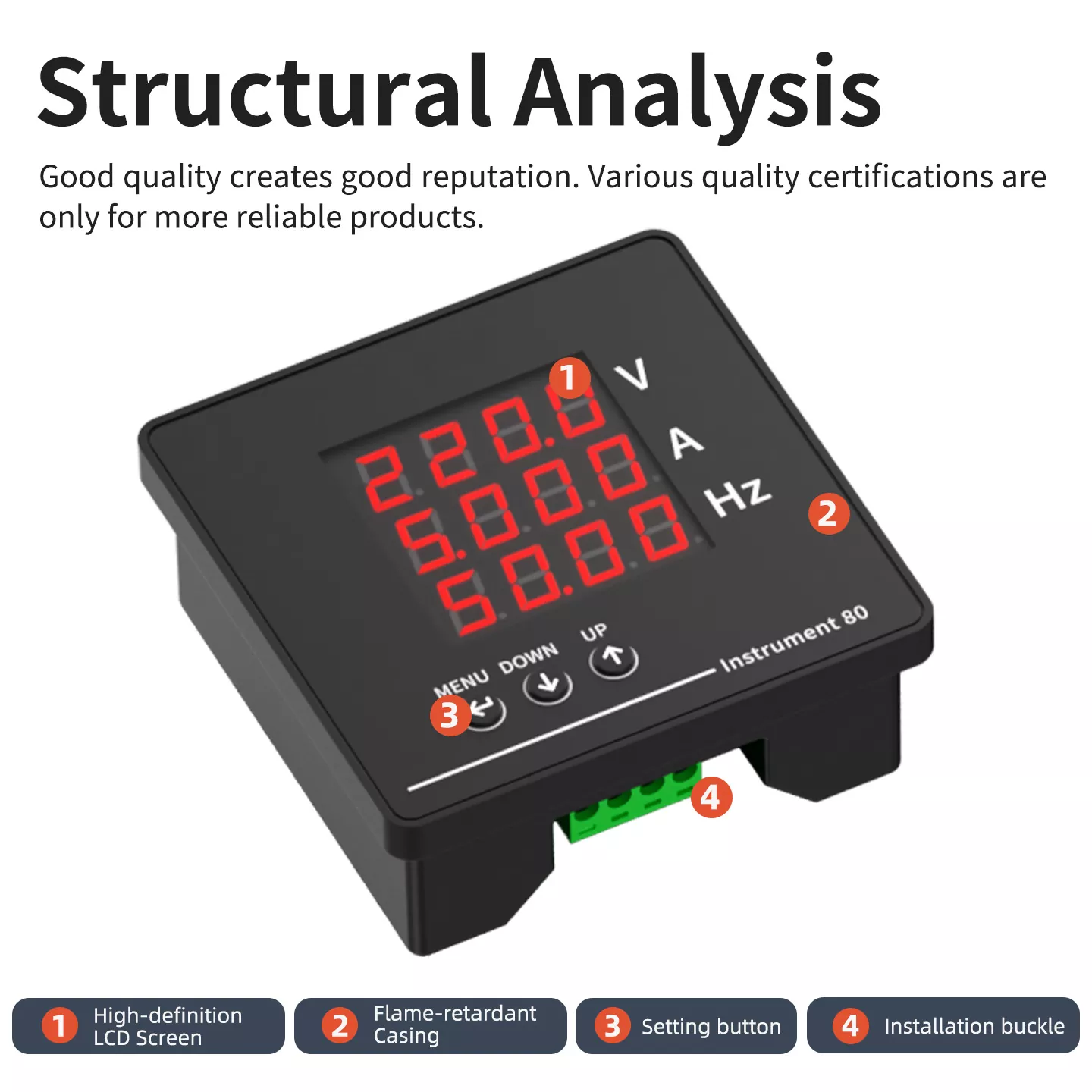

Analiza strukturalna

TheJedno/trójfazowy cyfrowy miernik prądu przemiennego charakteryzuje się naukowo zoptymalizowaną konstrukcją, z czterema podstawowymi komponentami współpracującymi w harmonii:

1. Ekran LED o wysokiej rozdzielczości: Główny obszar wyświetlania do prezentacji w czasie rzeczywistym danych dotyczących napięcia (V), prądu (A) i częstotliwości (Hz).

2. Obudowa trudnopalna: Zewnętrzna powłoka ABS o wysokiej wytrzymałości zapewniająca ochronę konstrukcji i izolację elektryczną.

3. Przyciski ustawień (MENU/DÓŁ/GÓRA): Czułe, szybko reagujące przyciski do konfiguracji parametrów i przełączania danych.

4. Klamra montażowa: Wbudowana konstrukcja zatrzaskowa zapewniająca pewne i beznarzędziowe mocowanie panelu, ułatwiająca szybką konserwację.

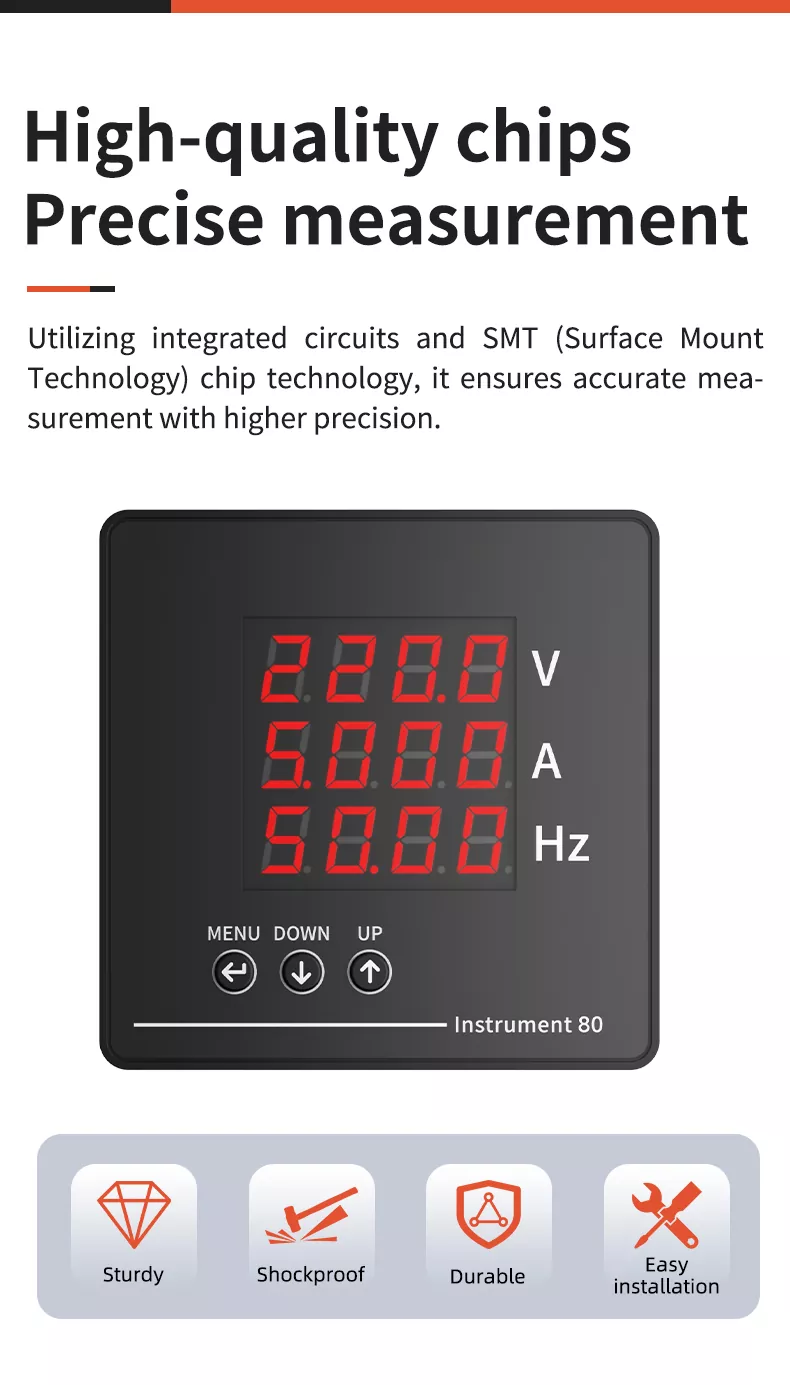

Wysokiej jakości żetony i precyzyjny pomiar

Wykorzystując zaawansowane układy scalone i technologię chipów SMT (technologia montażu powierzchniowego), miernik ten zapewnia niezrównana dokładność pomiaru. Wysokowydajny chip klasy przemysłowej zapewnia dużą prędkość przetwarzania, wysoką czułość i silne zdolności przeciwzakłóceniowe. Dokładnie i bez opóźnień rejestruje parametry zasilania w czasie rzeczywistym, zapewniając stabilne i niezawodne przesyłanie danych nawet w złożonych środowiskach elektromagnetycznych. Ta precyzyjna inżynieria gwarantuje, że miernik spełnia rygorystyczne wymagania zastosowań pomiarowych klasy przemysłowej.

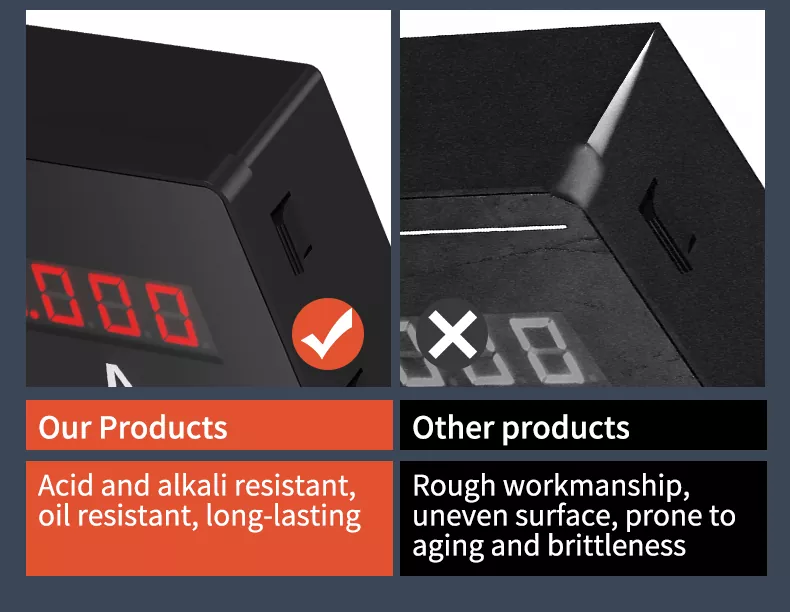

Nasze produkty a inne produkty

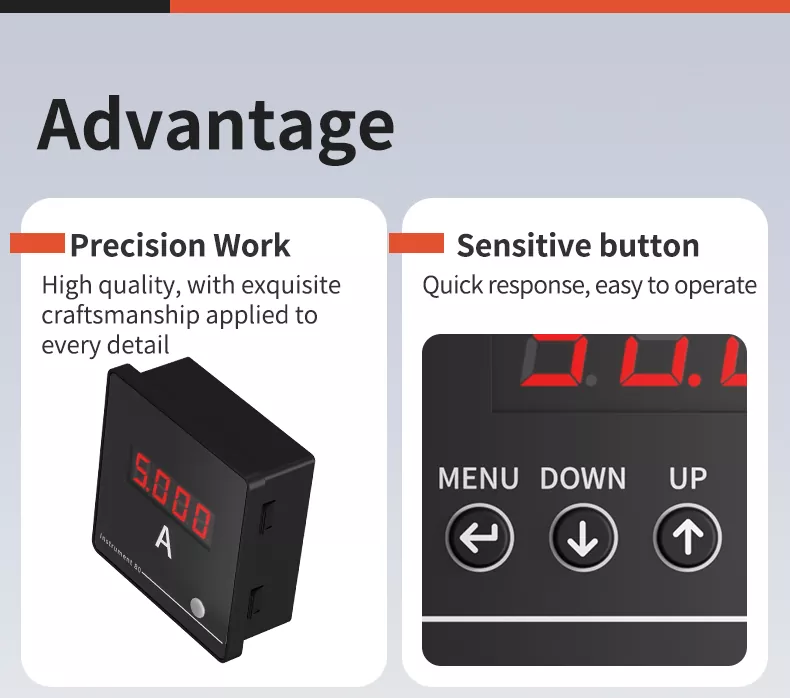

Podstawowa zaleta

1. Praca precyzyjna: Znakomity kunszt dotyczy każdego szczegółu — od gładkiej matowej obudowy po precyzyjnie dopasowany terminal bloki. Wysokiej jakości surowce zapewniają stałą wydajność wszystkich partii produktów.

2. Czułe przyciski: Wyposażony w przyciski MENU, W DÓŁ i W GÓRĘ, charakteryzujące się szybką reakcją i wygodnym dotykiem. Operacja jest intuicyjny i wydajny, pozwalający na łatwą regulację parametrów i przełączanie funkcji.

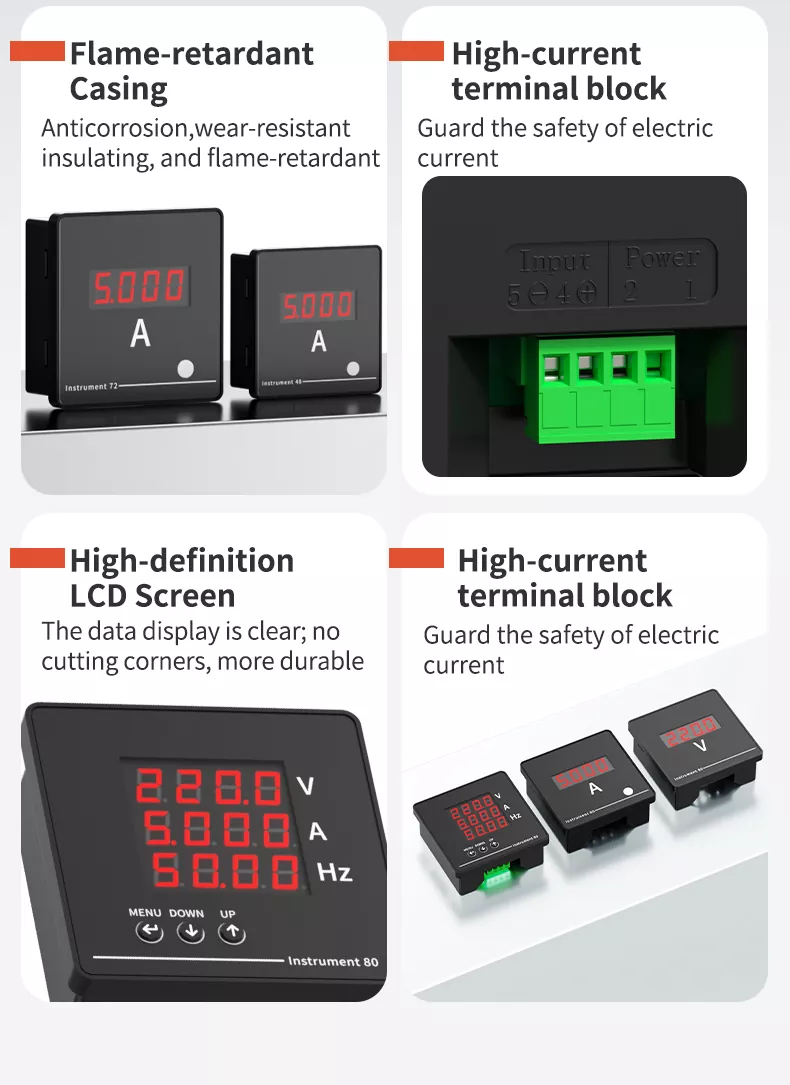

Cztery główne punkty sprzedaży

• Obudowa trudnopalna: Wykonany z wysokiej jakości materiału ABS, jest skutecznie antykorozyjny, odporny na zużycie, izolujący i trudnopalny zapobieganie zagrożeniom pożarowym na skutek zwarć lub przeciążeń.

• Wysokiej jakości listwa zaciskowa: Zaciski z rdzeniem miedzianym zapewniają dobrą przewodność i niskie straty mocy. Przejrzyste oznakowanie i konstrukcja typu plug-and-play umożliwiają proste, odporne na błędy okablowanie.

• Ekran LED o wysokiej rozdzielczości: Duży wyświetlacz o kącie 178° i pełnym widoku bez martwych punktów. Dane pozostają jasne i widoczne nawet w silnym przemyśle oświetlenie.

• Kompletne specyfikacje: Dostępne w wersjach jednofazowych/TRÓJFAZOWYCH i czterech standardowych rozmiarach (48×48/72×72/80×80/96×96 mm), aby sprostać różnorodnym potrzeby instalacyjne.

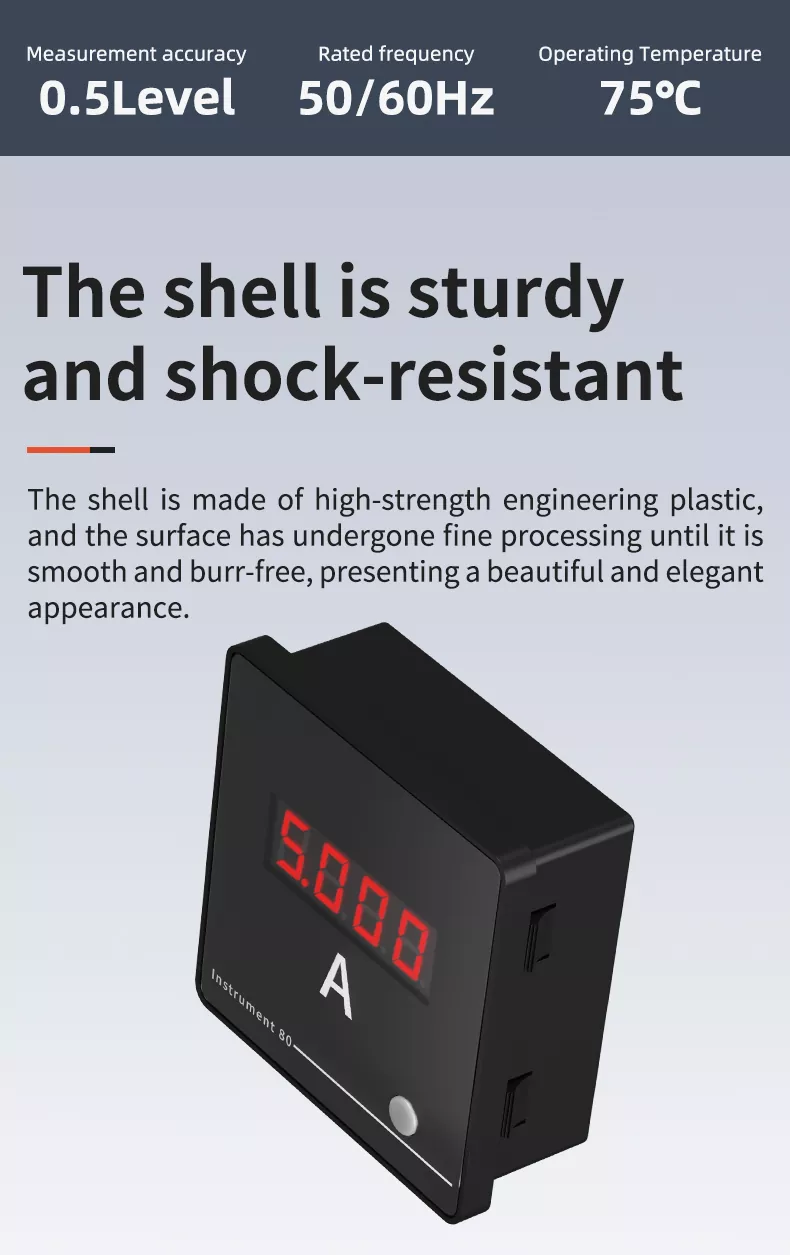

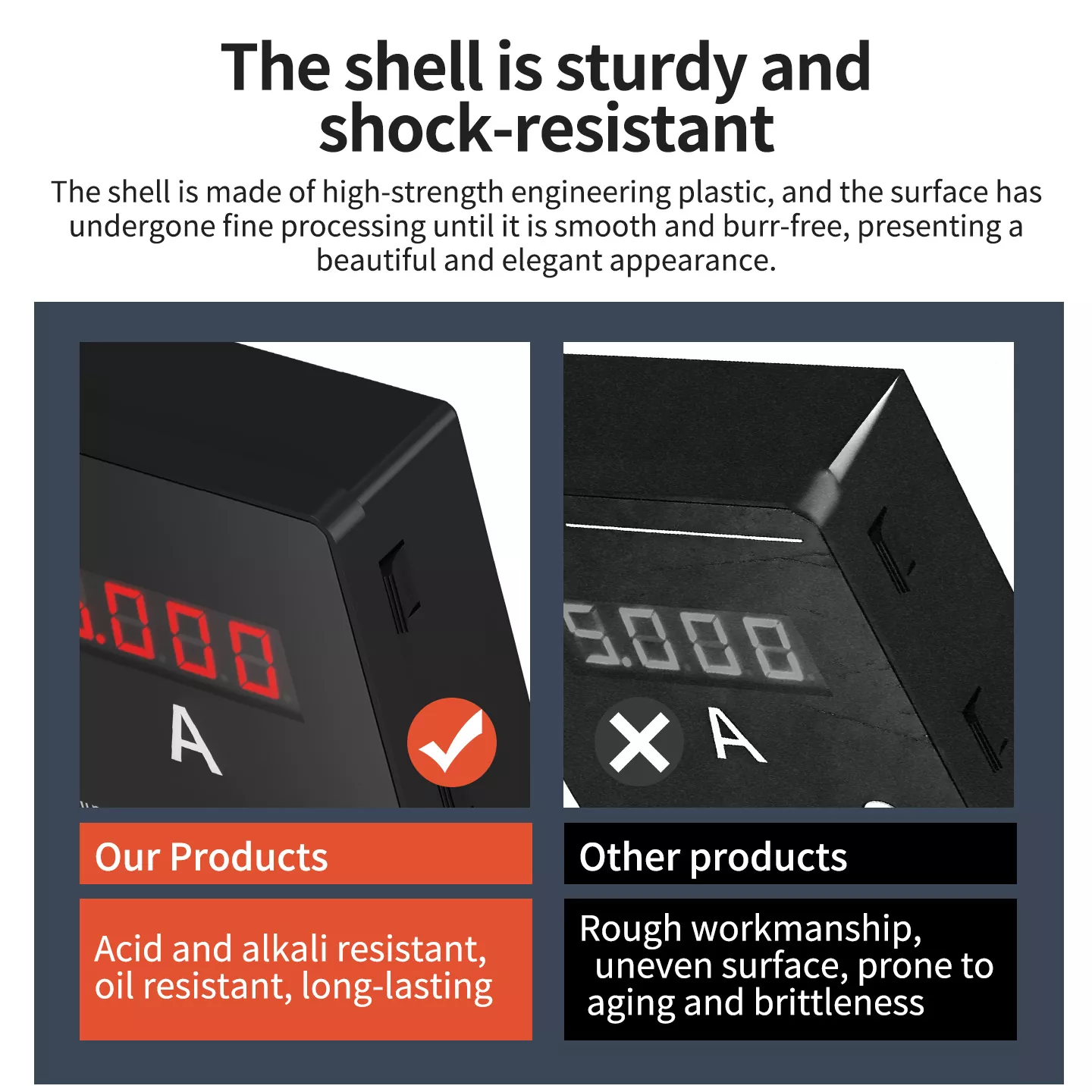

Obudowa jest solidna i odporna na wstrząsy

Obudowa miernika wykonana jest z tworzywa sztucznego o wysokiej wytrzymałości, poddanego drobnej obróbce powierzchniowej uzyskać gładkie, pozbawione zadziorów wykończenie o eleganckim, nowoczesnym wyglądzie. Charakteryzuje się doskonałą odpornością na wstrząsy i odporność na ściskanie, wytrzymująca wibracje mechaniczne i lekkie uderzenia powszechne w obiektów przemysłowych bez uszkodzeń konstrukcji i pogorszenia wydajności. Dodatkowo materiał zawiera kwasy i zasady odporność zapewnia długą żywotność w różnych złożonych środowiskach pracy.

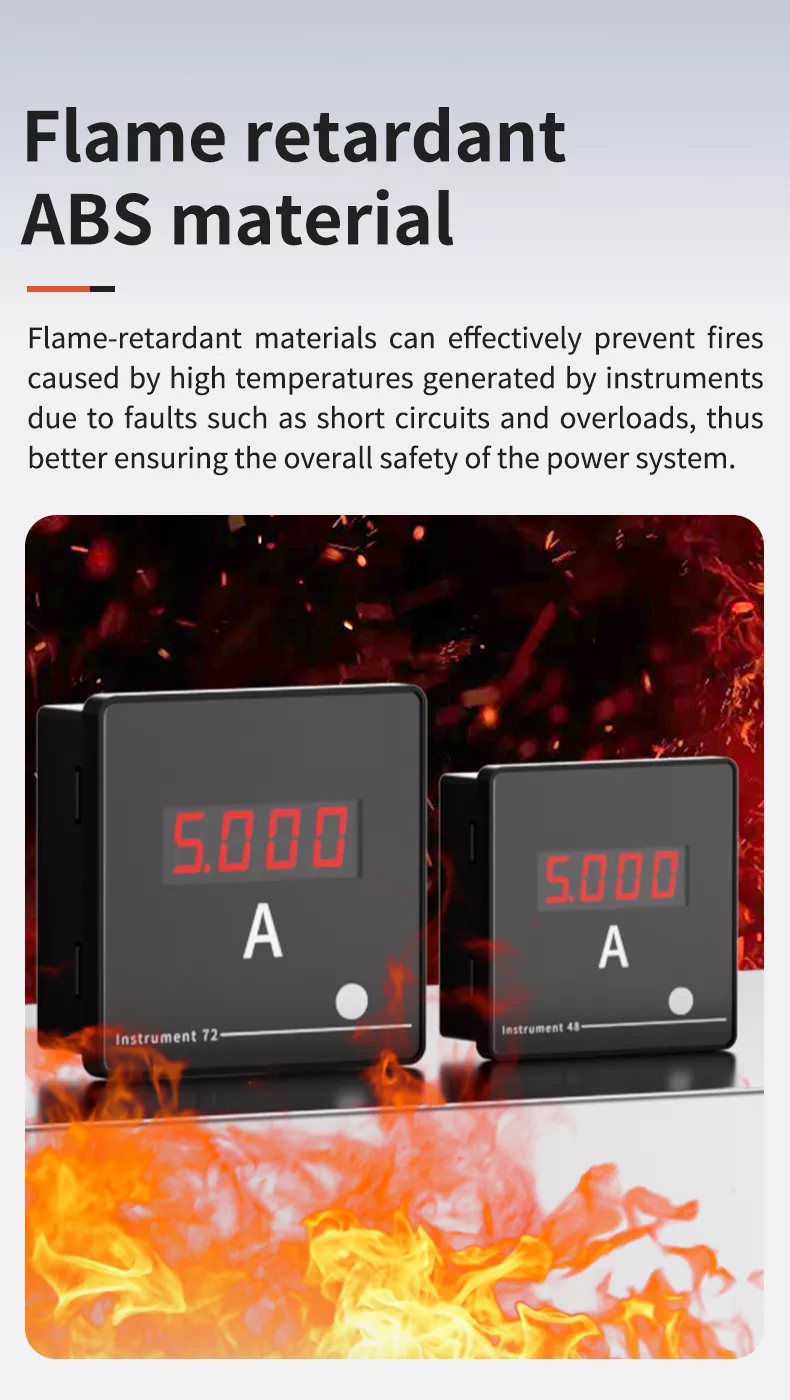

Ognioodporny materiał ABS

Dzięki zastosowaniu wysokiej jakości, ognioodpornego tworzywa sztucznego ABS, obudowa licznika spełnia rygorystyczne normy bezpieczeństwa. Materiały zmniejszające palność mogą skutecznie hamować spalanie i zapobiegać rozprzestrzenianiu się ognia spowodowanego wysoką temperaturą temperatury generowane przez awarie przyrządów, takie jak zwarcia i przeciążenia. Ten projekt zasadniczo eliminuje zagrożeń bezpieczeństwa pożarowego, dając niezawodną gwarancję bezpieczeństwa całego systemu elektroenergetycznego i czyniąc go zdatnym do użytkowania w narażonych na pożary obiektach przemysłowych i handlowych.

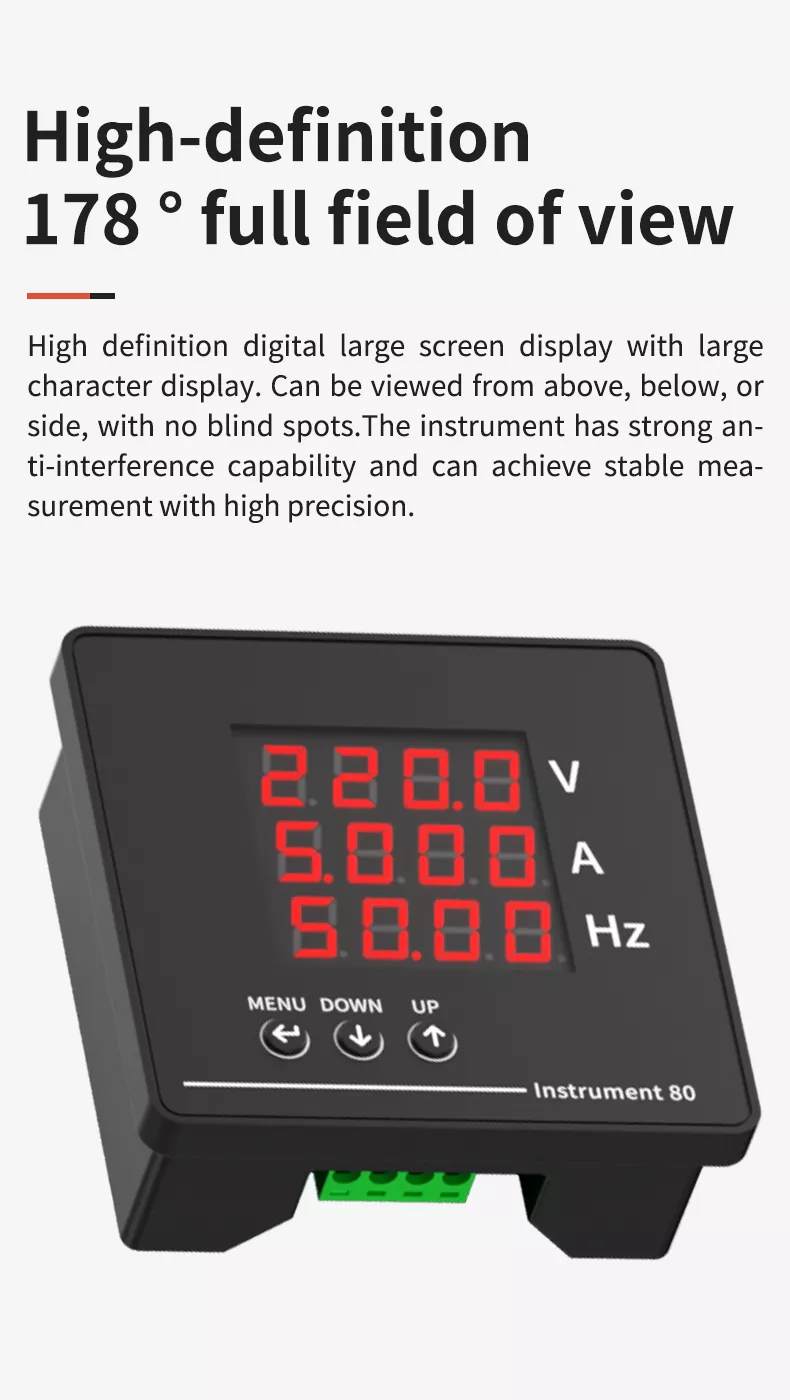

Pełne pole widzenia w wysokiej rozdzielczości 178°

Wyposażony w duży cyfrowy wyświetlacz LED o wysokiej rozdzielczości, miernik ten wyświetla duże, jaskrawoczerwone znaki niezrównaną klarowność. Ekran obsługuje m.inPełny kąt widzenia 178°— czytelny z góry, z dołu lub z dowolnej strony, bez martwych punktów — dzięki czemu operatorzy mogą szybko i łatwo odczytać krytyczne dane dokładnie z dowolnej pozycji. Silna zdolność przeciwzakłóceniowa przyrządu zapewnia stabilny pomiar i wyświetlać nawet w najbardziej złożonych środowiskach elektromagnetycznych.

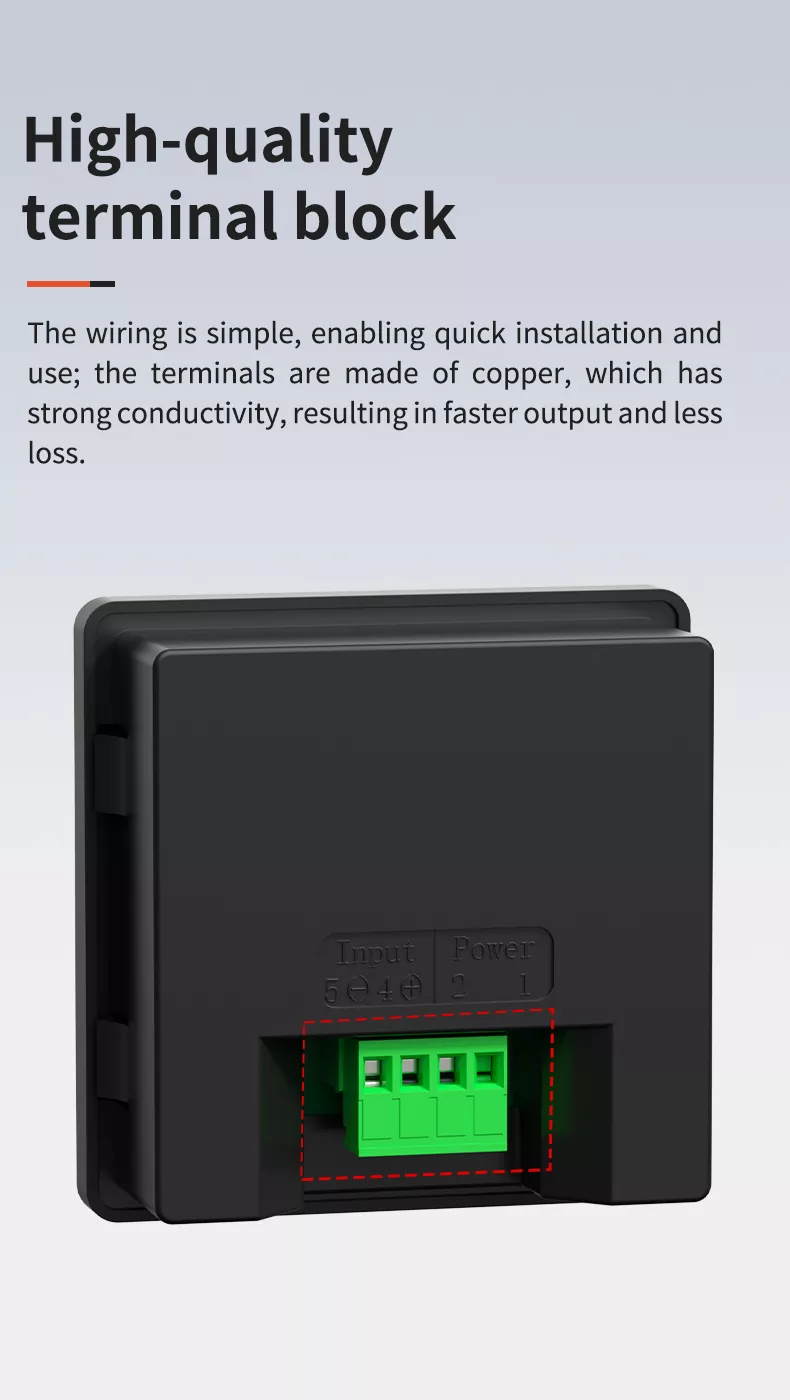

Wysokiej jakości listwa zaciskowa

Licznik wyposażony jest w wysokiej jakości miedziane listwy zaciskowe, zaprojektowane z myślą o prostym okablowaniu i szybkim montażu. The miedziana konstrukcja zapewnia doskonałą przewodność, minimalizując utratę sygnału i wytwarzanie ciepła. Terminale są starannie rozmieszczone z wyraźnymi oznaczeniami „Wejście” i „Zasilanie”, co zapobiega błędom w okablowaniu. Solidna konstrukcja połączenia jest odporny na poluzowanie na skutek długotrwałych wibracji, zapewniając bezpieczne i stabilne połączenie elektryczne w całym obwodzie żywotność produktu.

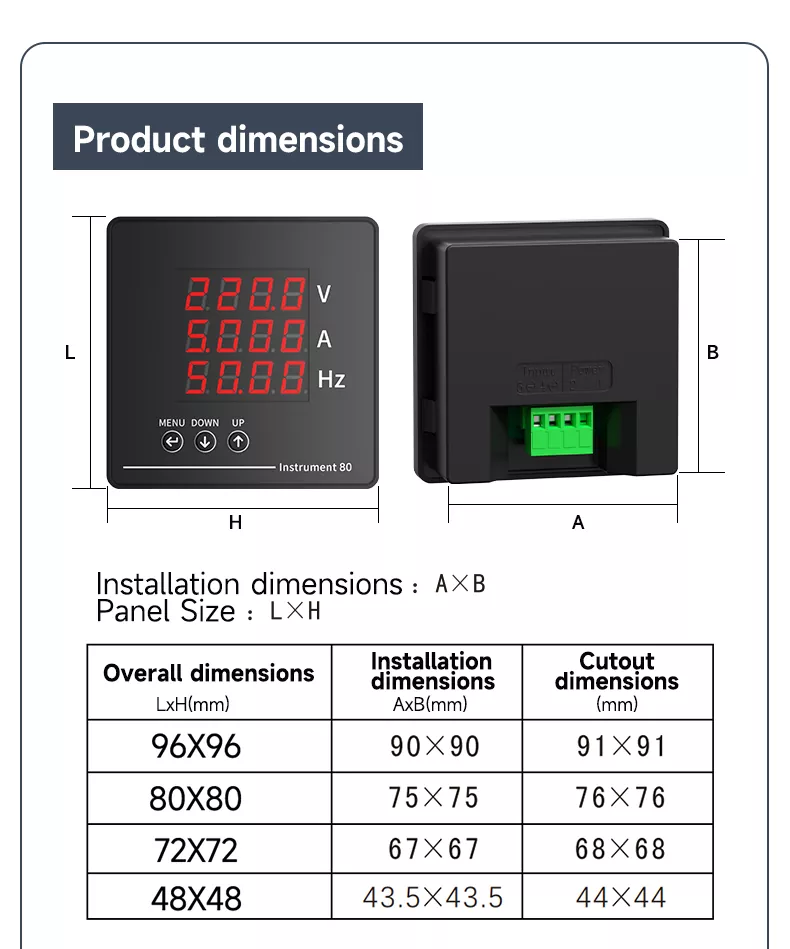

Wymiary produktu

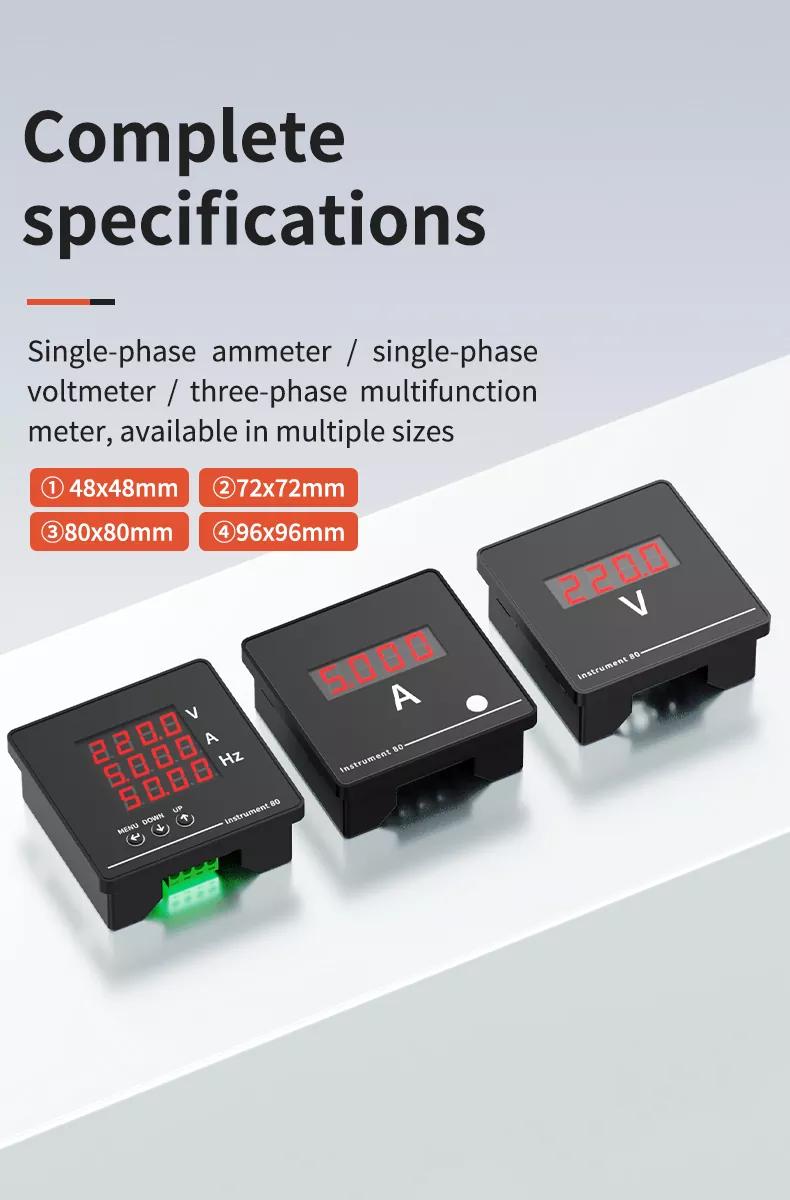

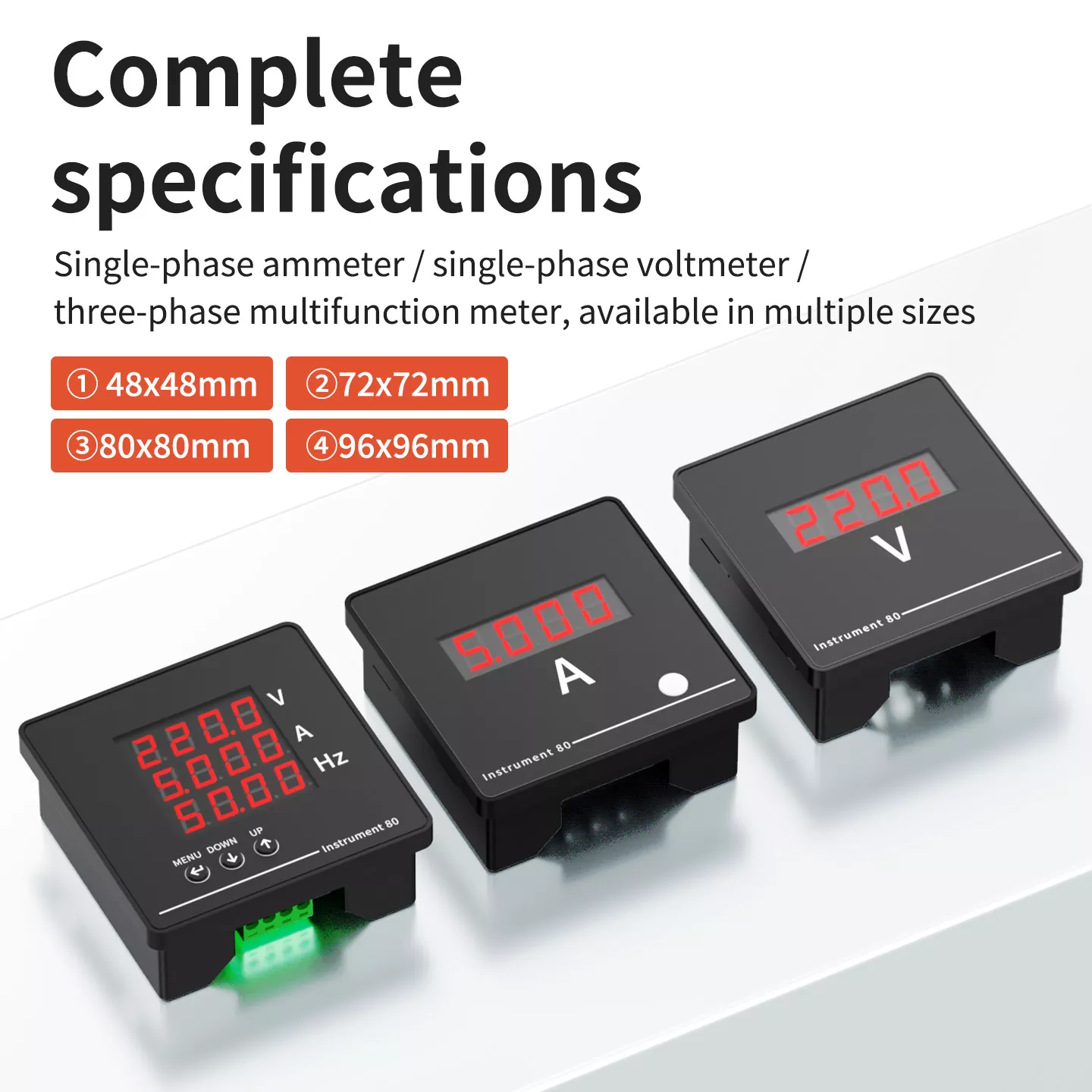

Kompletne specyfikacje

Dobra jakość buduje dobrą reputację. NaszJedno/trójfazowy cyfrowy miernik prądu przemiennego jest dostępny w pełnej gamie konfiguracji, aby spełnić wszelkie potrzeby aplikacji. Wybierz zamperomierze jednofazowe, woltomierze jednofazowe lub wielofunkcyjne mierniki TRÓJFAZOWE, każdy oferowany w czterech standardowych rozmiarach paneli (48×48mm, 72×72mm, 80×80mm, 96×96mm). Ta kompletna linia produktów zapewnia mamy idealne rozwiązanie dla konkretnych wymagań dotyczących szaf rozdzielczych lub sprzętu automatyki.

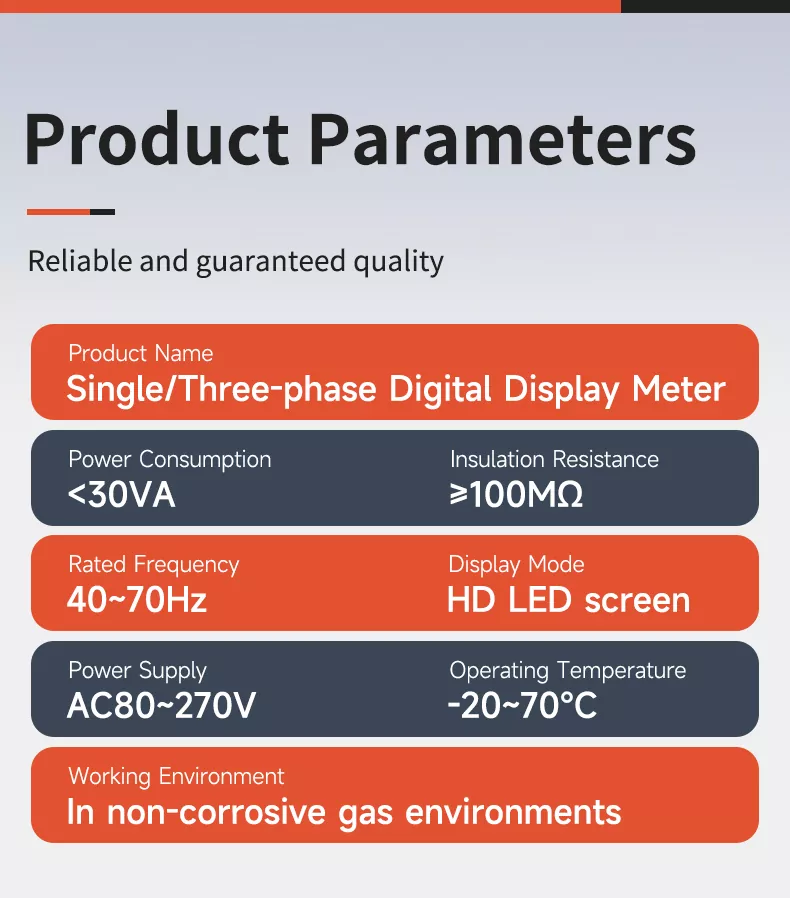

Parametry produktu

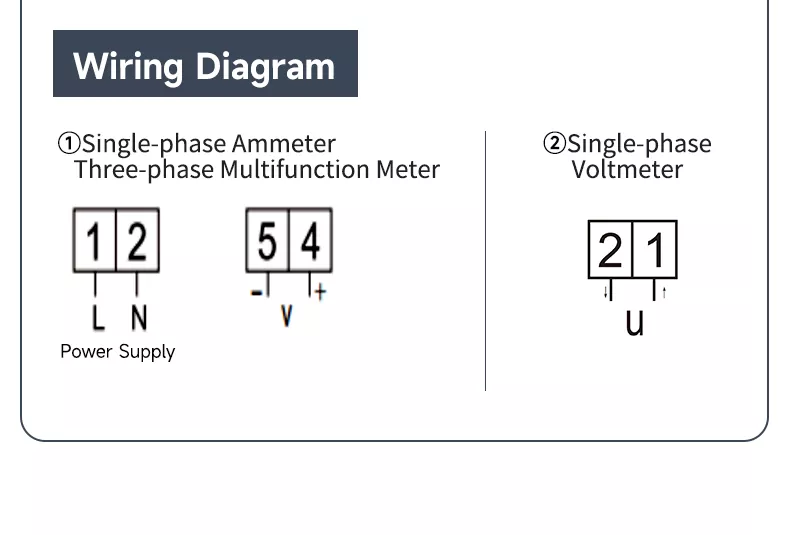

Schemat okablowania

• ① Jednofazowy amperomierz/trójfazowy miernik wielofunkcyjny: Podłącz przewód pod napięciem (L) do zacisku 1 i przewód neutralny (N) do zacisku 2 w celu zasilania. Podłączony jest sygnał napięciowy do zacisków 4 (+) i 5 (-).

• ② Woltomierz jednofazowy: Podłącz bezpośrednio zmierzone napięcie (U) do zacisków 1 i 2.

Uproszczona konstrukcja okablowania z wyraźnymi oznaczeniami zacisków zapewnia szybką i bezbłędną instalację, odpowiednią dla obu profesjonalnych elektryków i personel zajmujący się konserwacją na miejscu.

Autorytatywna certyfikacja

TheJedno/trójfazowy cyfrowy miernik prądu przemiennego przeszło wielostronne profesjonalne inspekcje, w tym rygorystyczne testy przeprowadzone przezInstytut Metrologii Jiangsui uzyskał autorytatywne certyfikaty, takie jak MA i CNAS. W całym obiekcie obowiązuje ścisła kontrola jakości procesu produkcyjnego — od zakupu surowców po dostawę gotowego produktu — aby mieć pewność, że każdy licznik spełnia wymogi krajowe i krajowe międzynarodowe standardy jakości i bezpieczeństwa. Ten niezawodny system certyfikacji zapewnia solidną gwarancję w przypadku produktów masowych zakupów i długoterminowej współpracy z globalnymi klientami.

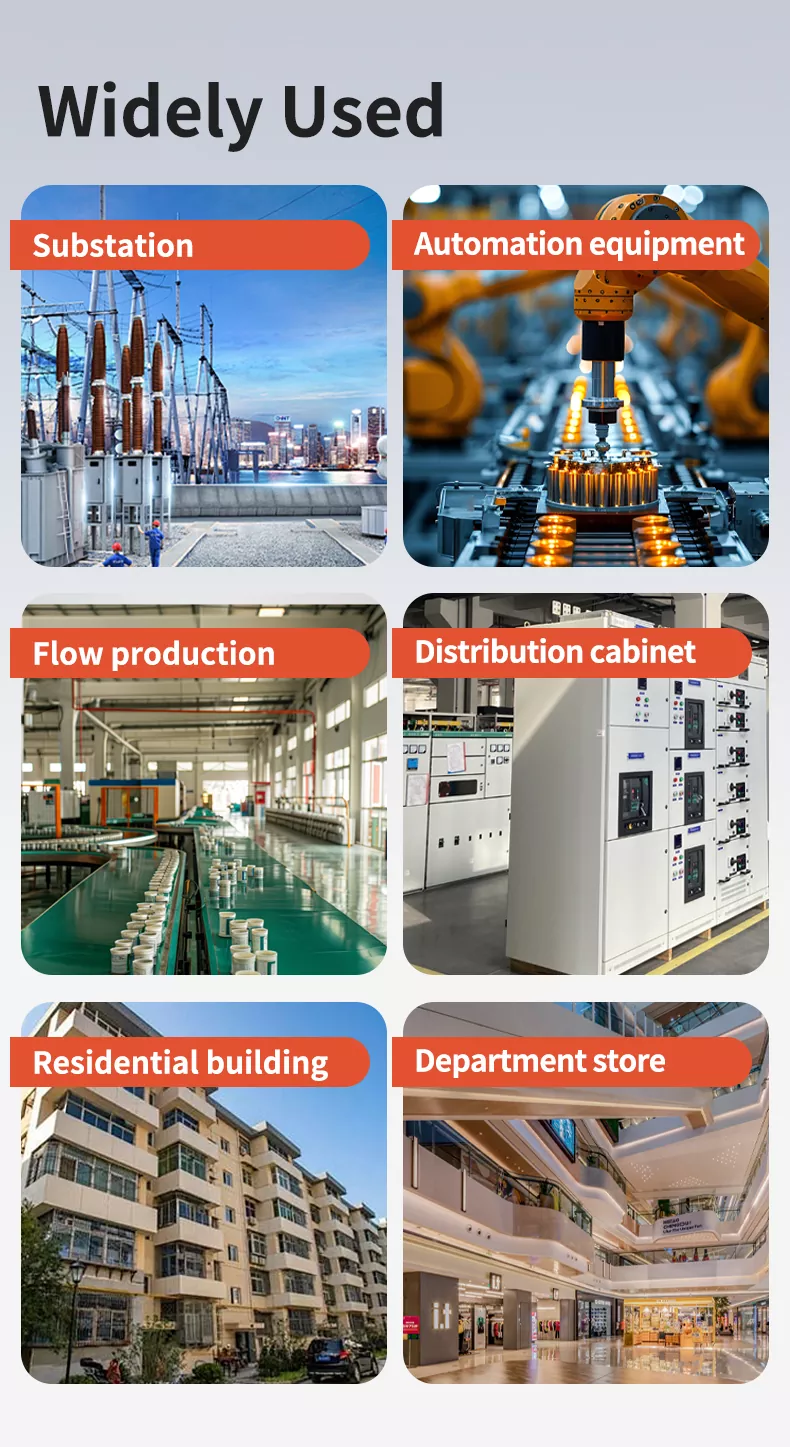

Powszechnie używane

TheJedno/trójfazowy cyfrowy miernik prądu przemiennego to wszechstronne rozwiązanie monitorujące, szeroko stosowane w wielu branżach:

• Podstacja: Monitorowanie w czasie rzeczywistym stabilności napięcia, prądu i częstotliwości sieci.

• Sprzęt automatyki: Monitorowanie parametrów mocy robotów przemysłowych i maszyn CNC.

• Produkcja przepływowa: Śledzenie stanu zasilania w celu optymalizacji wydajności i bezpieczeństwa linii produkcyjnej.

• Szafka dystrybucyjna: Podstawowy komponent monitorujący dla systemów dystrybucji energii niskiego napięcia.

• Budynek mieszkalny: Monitorowanie zasilania TRÓJFAZOWEGO dla kompleksów komercyjnych i mieszkalnych.

• Dom towarowy: Zapewnienie stabilnego zasilania wind, oświetlenia i sprzętu krytycznego.

Często zadawane pytania

1. Jakie parametry może mierzyć ten miernik?

Jest to wielofunkcyjny miernik, który może mierzyć w czasie rzeczywistymNapięcie AC (V), prąd AC (A) i częstotliwość zasilania (Hz) z dużą precyzją.

2. Czy obsługuje zarówno systemy jednofazowe, jak i trójfazowe?

Tak, linia produktów obejmuje obamodele jednofazowe (do pomiaru napięcia/prądu) iModele wielofunkcyjne TRÓJFAZOWE (do kompleksowego monitorowania parametrów TRÓJFAZOWYCH).

3. Jakie opcje rozmiaru są dostępne do instalacji?

Jest dostępny w czterech standardowych rozmiarach branżowych:48×48 mm, 72×72 mm, 80×80 mm i 96×96 mm, kompatybilny z większością wycięć w panelu.

4. Jaki jest zakres zasilania miernika?

Obsługuje zasilacze o szerokim napięciuAC 80 ~ 270 V, dzięki czemu można go dostosować do sieci energetycznych w większości krajów i regionów na całym świecie.

5. Jak licznik jest zamontowany na panelu?

Używa Ametoda montażu zatrzaskowego— wystarczy włożyć miernik do wyciętego otworu w panelu, a wbudowana klamra montażowa automatycznie go zablokuje na swoim miejscu, nie są wymagane żadne dodatkowe narzędzia.

6. Czy wyświetlacz jest widoczny w jasnym świetle słonecznym lub oświetleniu przemysłowym?

Tak, jest wyposażony w wyświetlacz LED o wysokiej jasnościPełny kąt widzenia 178°, zapewniając wyraźną widoczność danych z dowolnego kierunku, nawet w warunkach silnego oświetlenia.
