Jak wybrać licznik energii na szynę DIN do projektów komercyjnych i przemysłowych?

Wybór licznika energii na szynę DIN to coś więcej niż tylko sprawdzenie napięcia znamionowego lub wybór modelu, który zmieści się w szafie rozdzielczej. W przypadku budynków komercyjnych, obiektów przemysłowych i producentów sprzętu elektrycznego właściwy licznik powinien być dostosowany do systemu elektroenergetycznego, wymagań pomiarowych, przestrzeni instalacyjnej i wszelkich planów zdalnego monitorowania.

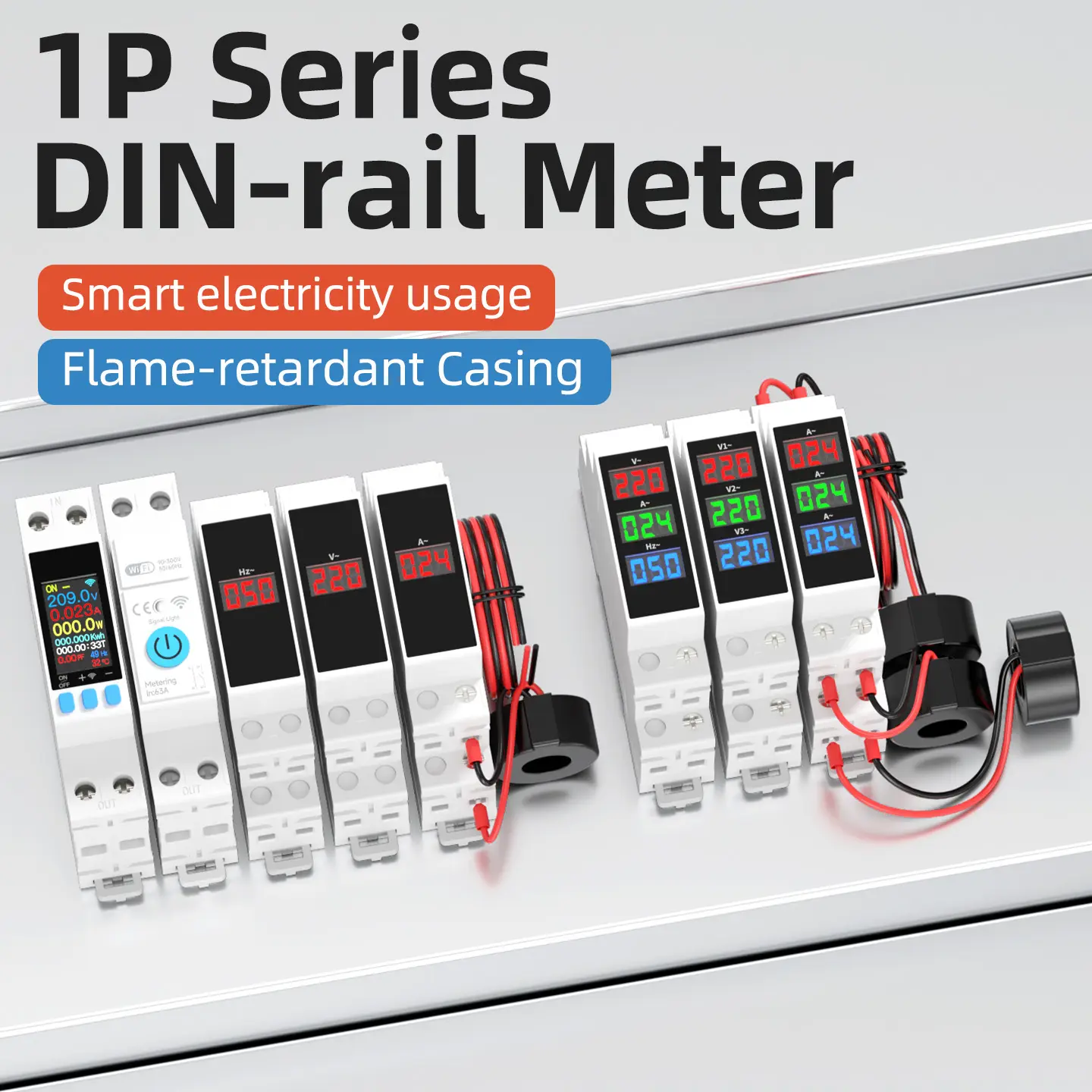

Eton Electric oferuje jednofazowe i trójfazowe przyrządy pomiarowe montowane na szynie do dystrybucji mocy niskiego napięcia i pomiaru energii. Jej asortyment produktów obejmuje mierniki kompaktowe do obwodów jednofazowych i modele trójfazowe do zastosowań wymagających szerszego monitorowania elektrycznego. Zrozumienie różnic między tymi opcjami może pomóc inżynierom projektu, konstruktorom paneli i dystrybutorom sprzętu elektrycznego w podejmowaniu bardziej świadomych decyzji zakupowych.

Dlaczego liczniki energii na szynę DIN są stosowane w projektach komercyjnych i przemysłowych

Licznik energii na szynę DIN mierzy zużycie energii elektrycznej i, w zależności od modelu, może również wyświetlać napięcie, prąd, moc, częstotliwość lub inne parametry elektryczne. Jego zwarta konstrukcja montażowa umożliwia instalację wewnątrz skrzynek rozdzielczych, tablic rozdzielczych i szaf sterowniczych bez konieczności stosowania takiego samego układu wycięć w panelu, jak w przypadku wielu konwencjonalnych mierników panelowych.

Dla użytkowników komercyjnych i przemysłowych ta konstrukcja oferuje kilka praktycznych korzyści.

Efektywne wykorzystanie przestrzeni w szafce

Przestrzeń w panelach rozdzielczych zawierających wyłączniki, styczniki, urządzenia zabezpieczające i inne elementy elektryczne jest często ograniczona. Kompaktowy miernik na szynę DIN można zintegrować z istniejącym układem, jeśli dostępna jest wystarczająca przestrzeń na szynę i prześwit na okablowanie.

Wygodny pomiar energii na poziomie obwodu

W wybranych obwodach można zainstalować oddzielne liczniki umożliwiające śledzenie zużycia energii elektrycznej przez urządzenia, obszary produkcyjne, lokale do wynajęcia lub lokale komercyjne. Pomaga to zarządcom obiektów określić, gdzie wykorzystywana jest energia i porównać zużycie w różnych częściach budynku lub operacji.

Uproszczona instalacja i konserwacja

Standardowy montaż na szynie DIN ułatwia umieszczenie miernika w kompatybilnym sprzęcie dystrybucyjnym. Rzeczywisty proces instalacji nadal zależy od rozmieszczenia zacisków licznika, prądu znamionowego, schematu połączeń i obowiązujących przepisów elektrycznych.

Wsparcie dla systemów monitorowania energii

Niektóre modele zapewniają interfejsy komunikacyjne do przesyłania danych pomiarowych do zewnętrznego sprzętu monitorującego. Jeżeli wymagane jest zdalne gromadzenie danych, kupujący powinni przed złożeniem zamówienia potwierdzić dostępny interfejs, protokół, metodę okablowania i konfigurację rejestru.

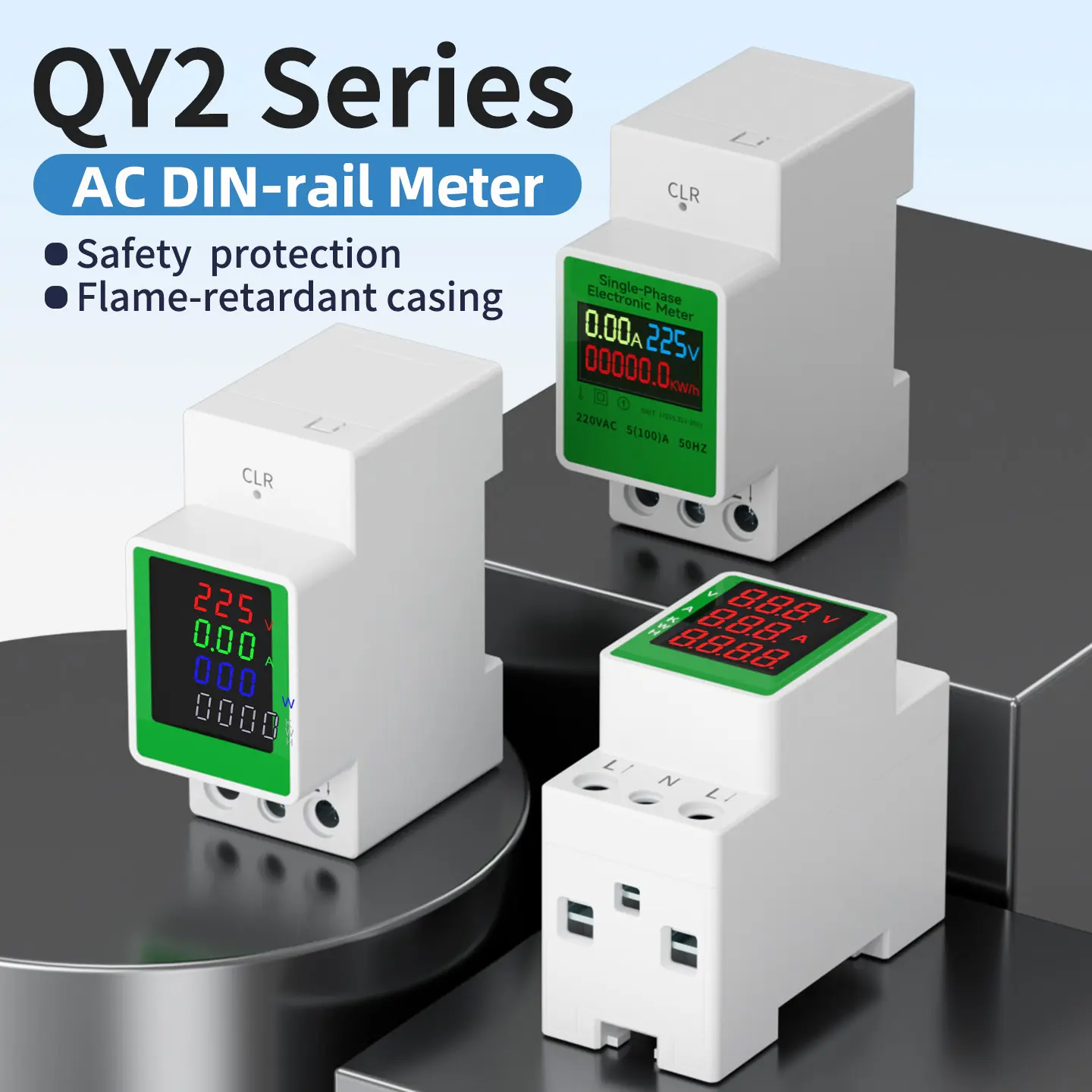

Do projektów wymagających kompaktowych pomiarów energii, Eton'sPrzyrząd pomiarowy montowany na szyniezapewnia punkt wyjścia do porównania odpowiednich modeli jednofazowych i trójfazowych.

Liczniki energii jednofazowe i trójfazowe na szynę DIN

Jedną z pierwszych decyzji jest to, czy licznik powinien być używany w jednofazowym, czy trójfazowym systemie elektrycznym. Właściwy wybór zależy od rzeczywistego układu zasilania i mierzonego obwodu, a nie od wielkości budynku.

Licznik jednofazowy jest często odpowiedni do monitorowania pojedynczego sklepu, mieszkania lub obwodu sprzętu jednofazowego. Na przykład zarządca nieruchomości może używać oddzielnych liczników do rejestrowania zużycia energii elektrycznej dla różnych wynajmowanych lokali.

Miernik trójfazowy jest na ogół bardziej odpowiedni do monitorowania trójfazowego obwodu dystrybucyjnego lub urządzeń przemysłowych. Fabryka może go wykorzystać do pomiaru zużycia energii na linii produkcyjnej, rozdzielnicy warsztatowej lub innym wybranym obciążeniu.

Jednakże licznik trójfazowy nie jest automatycznie odpowiedni dla każdej instalacji trójfazowej. Kupujący musi potwierdzić, czy system wykorzystuje konfigurację trójprzewodową, czy czteroprzewodową i czy wybrany model obsługuje połączenie bezpośrednie, czy też wymaga przekładników prądowych.

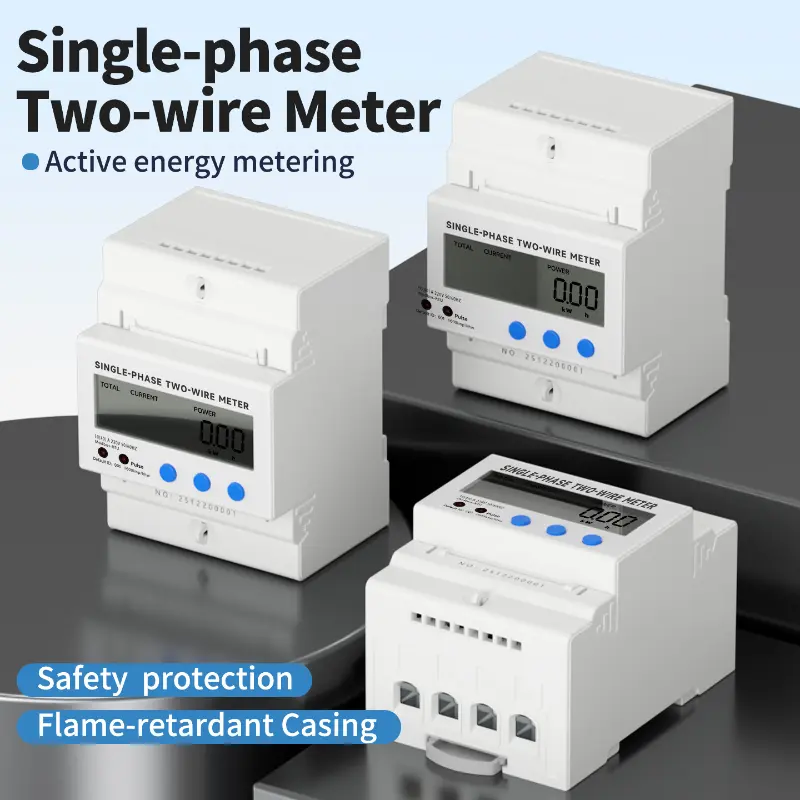

EtonaJednofazowy licznik energii elektrycznej z szyną prowadzącąprzeznaczony jest do zastosowań w pomiarach jednofazowych. W przypadku projektów obejmujących obwody trójfazowe kupujący mogą przejrzeć dostępne modele w głównej kategorii przyrządów do montażu na szynie.

5 kluczowych czynników, które należy sprawdzić przed wyborem licznika energii na szynę DIN

1. Napięcie znamionowe i kompatybilność układu elektrycznego

Napięcie znamionowe licznika musi odpowiadać sieci elektrycznej, w której będzie on pracował. Przed porównaniem poszczególnych modeli kupujący powinni potwierdzić nominalne napięcie zasilania, częstotliwość, liczbę faz i konfigurację okablowania.

W przypadku projektów międzynarodowych ten krok jest szczególnie ważny, ponieważ specyfikacje dostaw energii elektrycznej i praktyki instalacyjne różnią się w zależności od rynku.

Nie wybieraj miernika wyłącznie na podstawie tytułu produktu lub ogólnego opisu. Przejrzyj znamionowe wartości wejściowe i schemat połączeń dla konkretnego modelu, aby zapewnić zgodność z zamierzoną instalacją.

2. Bieżąca ocena i metoda połączenia

Wymagany zakres prądu jest kolejnym ważnym czynnikiem wyboru. W zależności od konstrukcji miernika prąd można mierzyć poprzez połączenie bezpośrednie lub poprzez zewnętrzny przekładnik prądowy (CT).

W przypadku licznika podłączonego bezpośrednio oczekiwany prąd obciążenia musi mieścić się w określonych granicach roboczych modelu. W przypadku licznika podłączonego do transformatora przekładnia przekładnika prądowego i wyjście wtórne muszą odpowiadać wymaganiom wejściowym licznika.

Na przykład projekt przemysłowy monitorujący zasilacz wysokoprądowy może wymagać miernika podłączonego do przekładnika prądowego zamiast miernika przeznaczonego do pomiaru prądu stałego.

Zapytając o ofertę, podaj oczekiwany prąd roboczy i wyjaśnij, czy aplikacja wymaga bezpośredniego podłączenia, czy pomiaru w oparciu o przekładnik prądowy. Dzięki temu dostawca może zalecić odpowiednią konfigurację.

3. Dokładność pomiaru i wymagane parametry

Nie każdy projekt wymaga tego samego poziomu szczegółowości pomiarów.

Podstawowa aplikacja do monitorowania energii może przede wszystkim wymagać skumulowanego zużycia energii w kilowatogodzinach (kWh). Inne projekty mogą wymagać napięcia, prądu, mocy czynnej, współczynnika mocy lub częstotliwości, aby pomóc ocenić warunki pracy obwodu.

Dokładność pomiaru należy dobrać odpowiednio do wymagań projektu i przeznaczenia danych. Oferta przyrządów do montażu na szynie firmy Eton obejmuje modele o określonych klasach dokładności 1,0 lub 0,5, w zależności od produktu.

Przed złożeniem zamówienia należy sprawdzić klasę dokładności konkretnego modelu, zamiast zakładać, że każdy miernik w rodzinie produktów ma tę samą specyfikację.

W przypadku zastosowań związanych z rozliczeniami, przydziałem najemców lub formalnym raportowaniem energii należy również sprawdzić wszelkie obowiązujące przepisy dotyczące pomiarów i wymagania weryfikacyjne na rynku docelowym.

4. Wymagania dotyczące wyświetlania i komunikacji

Wyświetlacz określa, w jaki sposób użytkownicy lokalnie odczytują pomiary, a funkcje komunikacyjne określają, czy dane mogą zostać przesłane do zewnętrznego systemu monitorowania.

W przypadku samodzielnej skrzynki rozdzielczej wystarczający może być dobrze czytelny wyświetlacz lokalny. W większym budynku komercyjnym lub obiekcie przemysłowym zdalne monitorowanie może być bardziej przydatne, ponieważ operatorzy mogą zbierać odczyty z wielu obwodów w centralnej lokalizacji.

Niektóre produkty do pomiarów elektrycznych firmy Eton obsługują komunikację RS485 i protokoły Modbus. Dostępność uzależniona jest od wybranego produktu i modelu, dlatego funkcje te należy potwierdzić w oparciu o odpowiednią dokumentację techniczną.

Przed złożeniem zamówienia sprawdź:

• Czy wymagany jest wyświetlacz lokalny

• Jakie parametry elektryczne muszą być wyświetlane

• Czy potrzebny jest RS485 lub inny interfejs komunikacyjny

• Czy platforma monitorująca obsługuje protokół komunikacyjny licznika

• Czy dostępne są mapy rejestrów i instrukcje konfiguracji

Jeśli projekt wymaga zdalnego monitoringu, warto sprawdzić zgodność komunikacyjną już na etapie wyceny, zamiast odkrywać niezgodność już po instalacji.

5. Wymiary szyny DIN i warunki instalacji

Nawet jeśli dwa liczniki obsługują tę samą instalację elektryczną, ich wymiary, położenie zacisków i wymagania instalacyjne mogą się różnić.

Sprawdź wymagany typ szyny DIN, szerokość modułu, głębokość szafy, prześwit na okablowanie, zakres temperatur pracy i stan obudowy. Wybrany licznik powinien pasować do planowanego układu panelu, nie kolidując z sąsiednimi wyłącznikami lub innymi elementami.

W przypadku projektów obejmujących wiele punktów pomiarowych spójny format montażu może również uprościć projektowanie, montaż i przyszłą wymianę panelu.

Przyrządy Eton montowane na szynie wykorzystują standardową konstrukcję do montażu na szynie DIN. Kupujący powinni jeszcze potwierdzić wymiary i szczegóły montażu konkretnego modelu przed sfinalizowaniem układu paneli.

Który licznik energii na szynę DIN jest odpowiedni do Twojego zastosowania?

Poniższe przykłady ilustrują, jak wymagania aplikacji wpływają na wybór produktu.

Te przykłady są raczej punktami wyjścia niż uniwersalnymi specyfikacjami. Ostateczny wybór powinien opierać się na rysunkach elektrycznych, charakterystyce obciążenia, celach pomiarowych i wymaganiach instalacyjnych projektu.

Dlaczego warto rozważyć firmę Eton Electric w zakresie pozyskiwania liczników energii na szynę DIN?

Dla zagranicznych dystrybutorów, wykonawców instalacji elektrycznych i producentów sprzętu wybór produktu to tylko jedna część procesu zaopatrzenia. Spójne specyfikacje, dostępność modeli, komunikacja techniczna i koordynacja powtarzających się zamówień również mają znaczenie.

Eton Electric dostarcza przyrządy pomiarowe montowane na szynie, przeznaczone do zastosowań jednofazowych i trójfazowych. Informacje o produktach obejmują modele przeznaczone do pomiaru energii i szerszego monitorowania elektrycznego, umożliwiając klientom porównywanie różnych konfiguracji w ramach tej samej kategorii produktów.

W przypadku zaopatrzenia B2B Eton oferuje kilka punktów do omówienia podczas procesu wyceny:

• Wybór produktu:Zidentyfikuj odpowiednie modele w zależności od napięcia zasilania, zakresu prądu, konfiguracji okablowania i wymagań pomiarowych.

• Potwierdzenie specyfikacji:Przed złożeniem zamówienia zapoznaj się z parametrami technicznymi i szczegółami montażu proponowanego modelu.

• Zamówienia zbiorcze:Omów ilości, opakowanie, ustalenia dotyczące dostawy i wymagania dotyczące powtarzania zamówień w przypadku zamówień hurtowych lub projektów.

• Wymagania OEM/ODM:Potwierdź, czy dla planowanego zamówienia dostępne są dostosowania specyficzne dla modelu, etykietowanie lub inne wymagane ustalenia.

• Wsparcie techniczne:Wyjaśnij wymagania dotyczące okablowania, komunikacji i integracji, zanim produkt zostanie włączony do większego systemu elektrycznego.

Klienci mogą recenzować firmę Etonprzyrządy pomiarowe montowane na szynieIkompletna gama produktóww celu zidentyfikowania odpowiednich opcji.

Jakie informacje należy podać, prosząc o wycenę?

Szczegółowe zapytanie pozwala ograniczyć niepotrzebne wymiany i ułatwia identyfikację odpowiedniego licznika.

Kontaktując się z dostawcą, podaj następujące informacje, jeśli są dostępne:

1. Aplikacja:Budynek komercyjny, fabryka, tablica rozdzielcza, pomiar czynszu lub inne zastosowanie.

2. System zasilania:Jednofazowe lub trójfazowe, napięcie znamionowe, częstotliwość i konfiguracja okablowania.

3. Aktualne wymagania:Oczekiwany prąd roboczy i to, czy wymagane jest podłączenie bezpośrednie, czy przekładnik prądowy.

4. Funkcje pomiarowe:Tylko zużycie energii lub dodatkowe parametry, takie jak napięcie, prąd, moc i częstotliwość.

5. Wymagania komunikacyjne:Niezależnie od tego, czy potrzebny jest zdalny monitoring, kompatybilność RS485 czy Modbus.

6. Wymagania instalacyjne:Typ szyny DIN, dostępna przestrzeń i preferencje dotyczące terminala lub okablowania.

7. Szczegóły zamówienia:Szacowana ilość, rynek docelowy, wymagany harmonogram dostaw oraz wszelkie wymagania dotyczące etykietowania i dostosowywania.

Jeśli posiadasz już specyfikację techniczną, schemat połączeń lub model referencyjny, dołącz je do swojego zapytania. Zapewnia to bardziej wiarygodną podstawę do wyboru produktu niż zamawianie licznika wyłącznie po nazwie.

Aby omówić dostępność modelu, specyfikacje techniczne lub zakupy hurtowe, odwiedź firmę Eton ElectricWyślij stronę z zapytaniemi prześlij wymagania dotyczące projektu.

Wybór odpowiedniego licznika energii na szynę DIN rozpoczyna się od dokładnego zrozumienia układu elektrycznego i informacji, które należy zmierzyć. Potwierdzając konfigurację zasilania, zakres prądu, wymagania dotyczące dokładności, funkcje komunikacyjne i warunki instalacji przed złożeniem zamówienia, klienci komercyjni i przemysłowi mogą ograniczyć błędy w wyborze i zwiększyć efektywność zakupów.
