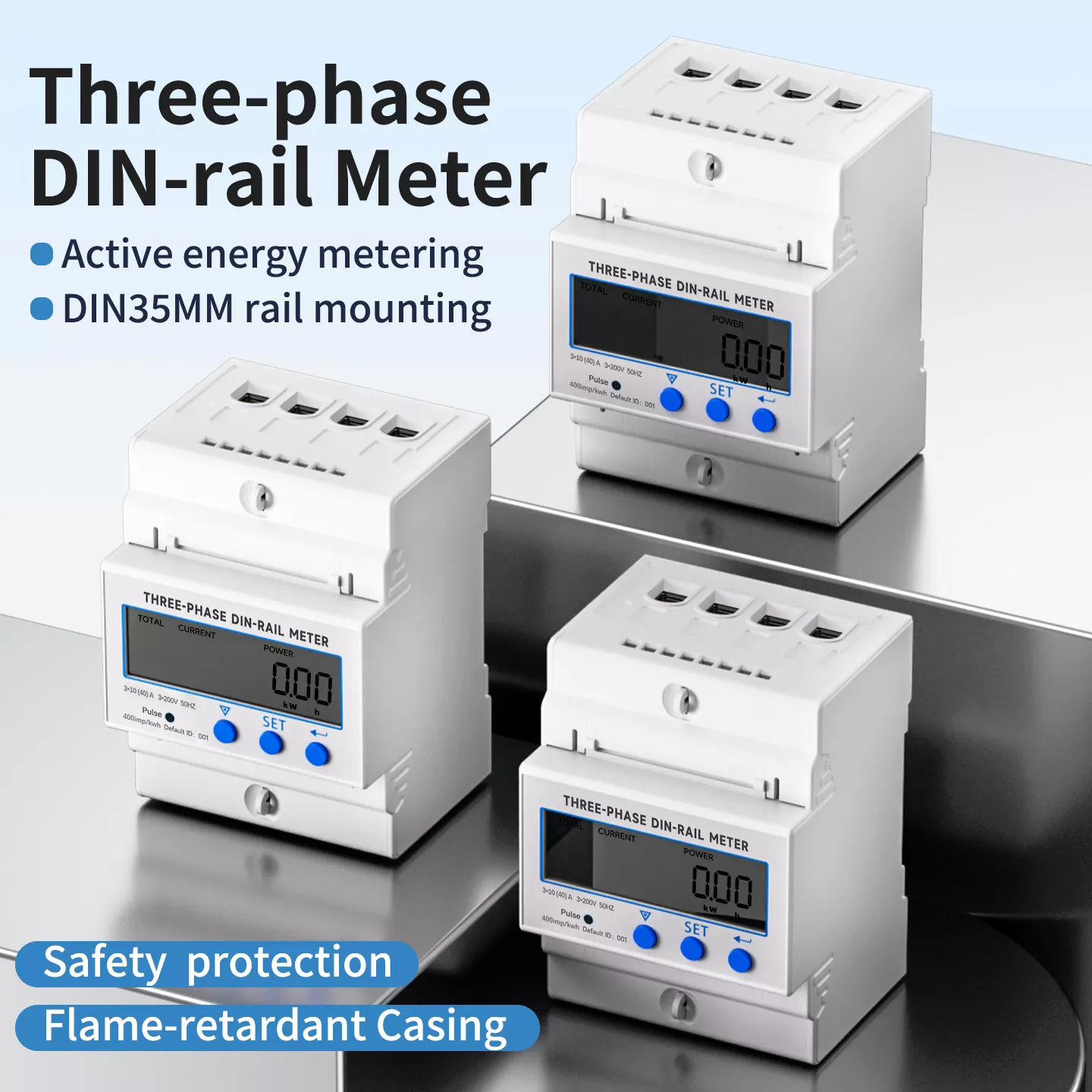

Trójfazowy miernik na szynę Din

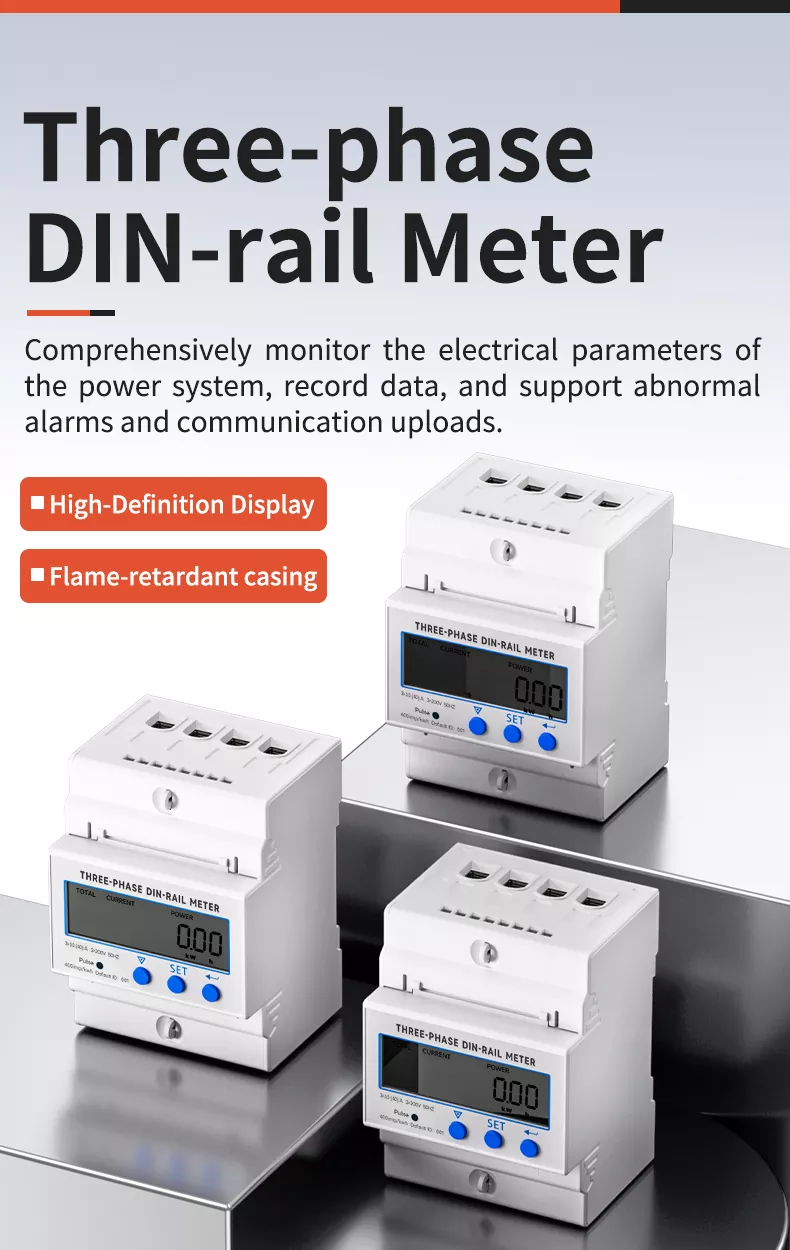

Trójfazowy miernik na szynę DIN Eton to wysokowydajny, wieloparametrowy przyrząd do monitorowania przeznaczony do nowoczesnych systemów zasilania. Integruje zaawansowaną technologię chipów SMT (Surface Mount Technology) i obwody scalone, umożliwiając precyzyjny pomiar parametrów elektrycznych trójfazowych w czasie rzeczywistym z dokładnością do 0,5 poziomu. Kompleksowo monitoruje dane systemu elektroenergetycznego, rejestruje zużycie energii, obsługuje alarmy anormalne i przesyłanie komunikatów. Dzięki zwartej konstrukcji, obudowie ognioodpornej i znormalizowanej instalacji na szynie DIN35 mm jest to idealny wybór do monitorowania parametrów mocy w czasie rzeczywistym w automatyce przemysłowej, szafach rozdzielczych i projektach sieci elektroenergetycznych.

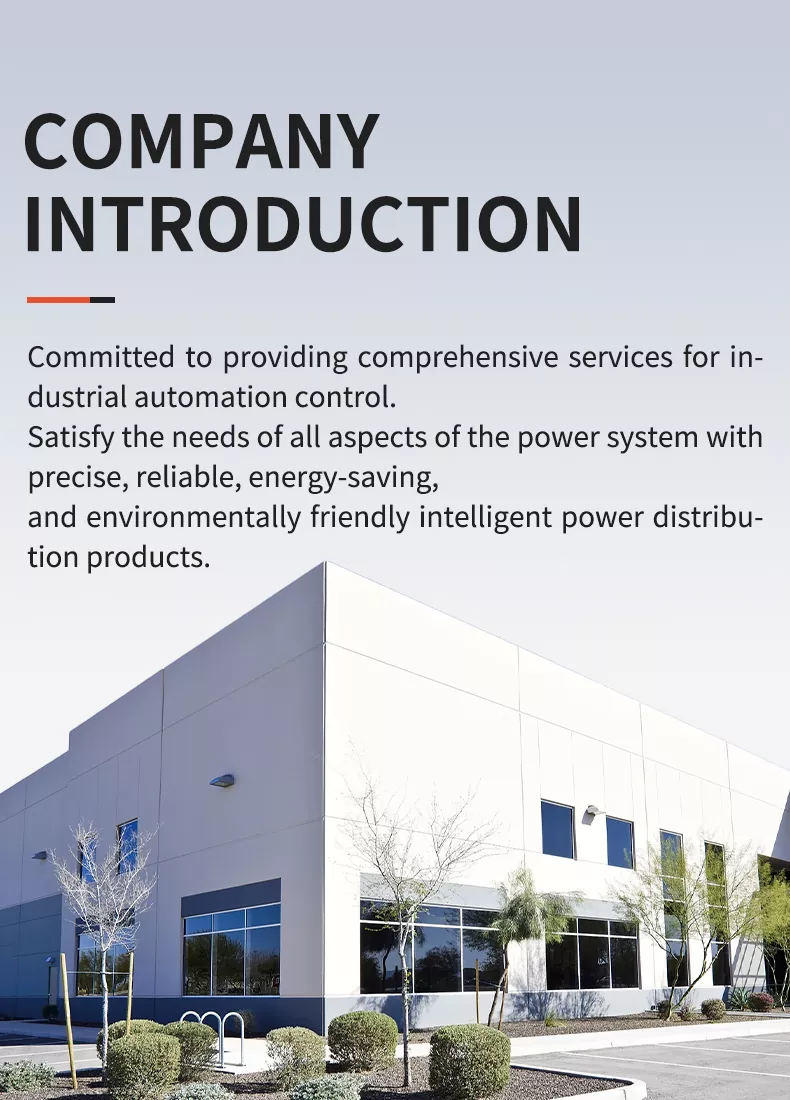

Wprowadzenie firmy

Zajmuje się świadczeniem kompleksowych usług w zakresie sterowania automatyką przemysłową. Zaspokajaj potrzeby wszystkich aspektów systemu elektroenergetycznego dzięki precyzyjnym, niezawodnym, energooszczędnym i przyjaznym dla środowiska inteligentnym produktom do dystrybucji energii. Przestrzegamy ścisłej kontroli jakości, od prac badawczo-rozwojowych po produkcję, zapewniając, że każdy produkt spełnia międzynarodowe standardy, i staramy się być zaufanym partnerem dla klientów na całym świecie w branży elektrycznego sprzętu pomiarowego.

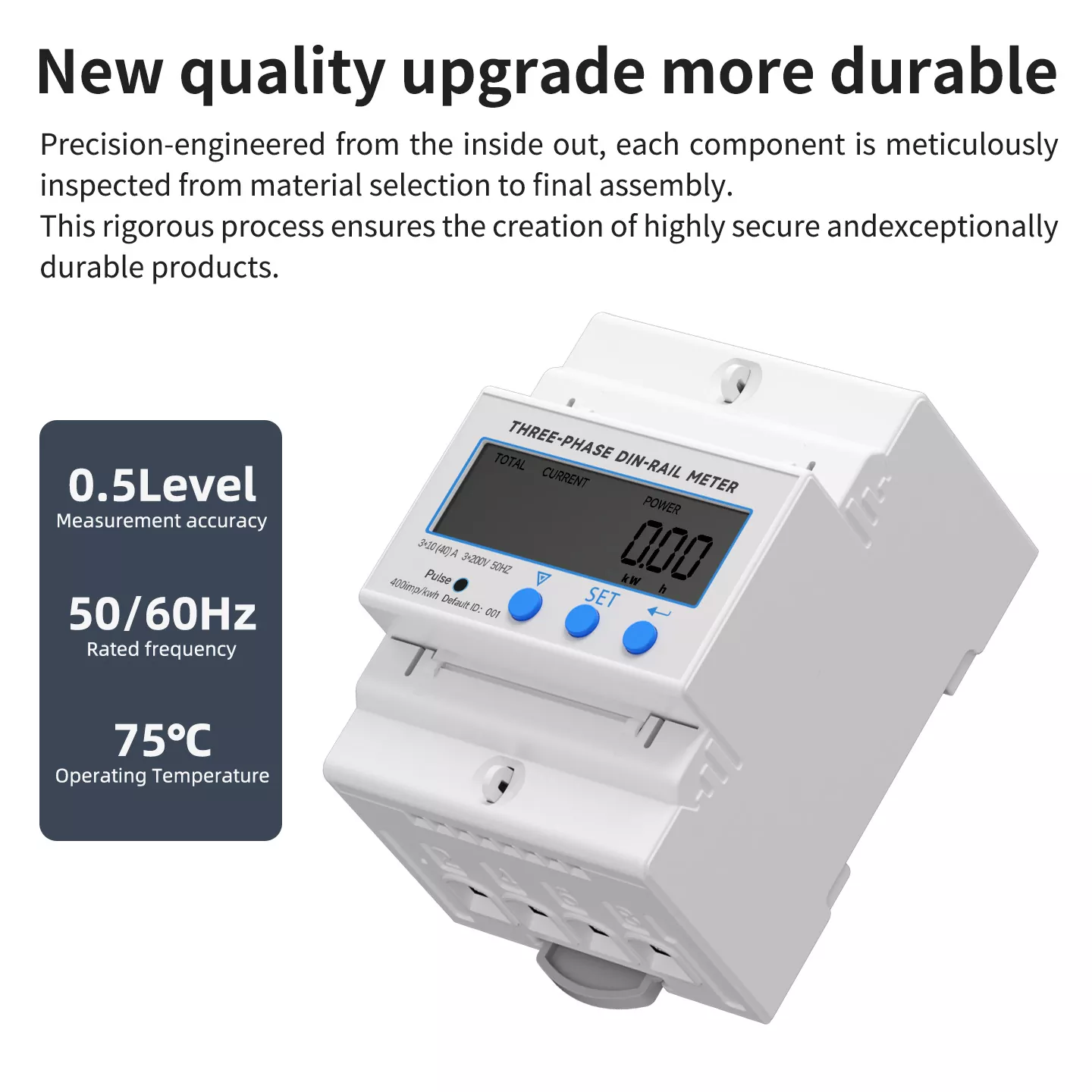

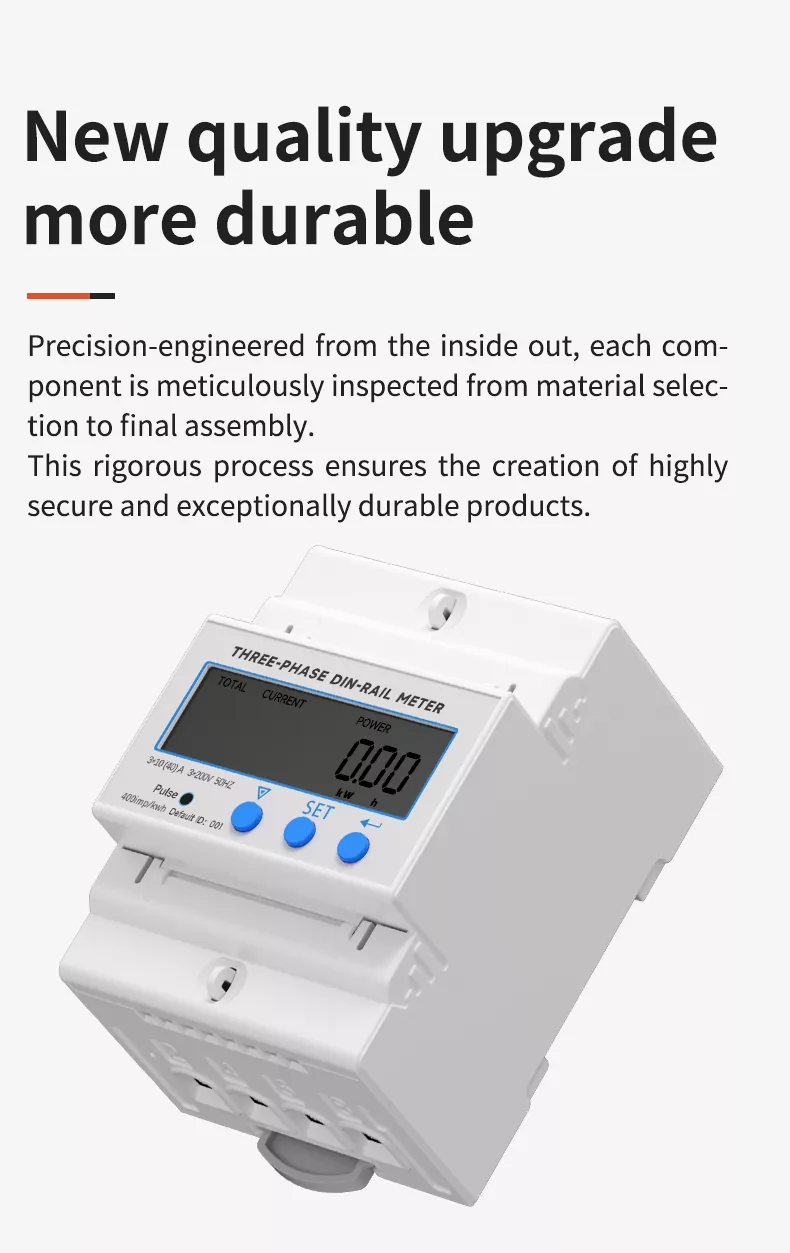

Nowa aktualizacja jakości i większa trwałość

Nasz trójfazowy miernik na szynę DIN został poddany kompleksowej modernizacji jakości. Precyzyjnie zaprojektowany od wewnątrz, każdy element jest skrupulatnie sprawdzany – począwszy od wysokiej jakości doboru surowców i precyzyjnej obróbki, po zgrzewanie wiórów SMT i montaż końcowy. Ten rygorystyczny proces produkcyjny w połączeniu z testami starzenia eliminuje potencjalne ryzyko związane z jakością. Rezultatem jest produkt, który jest wysoce bezpieczny, odporny na korozję i wyjątkowo trwały, zdolny do długotrwałej, stabilnej pracy nawet w trudnych warunkach przemysłowych z krótkotrwałymi temperaturami pracy do 75°C.

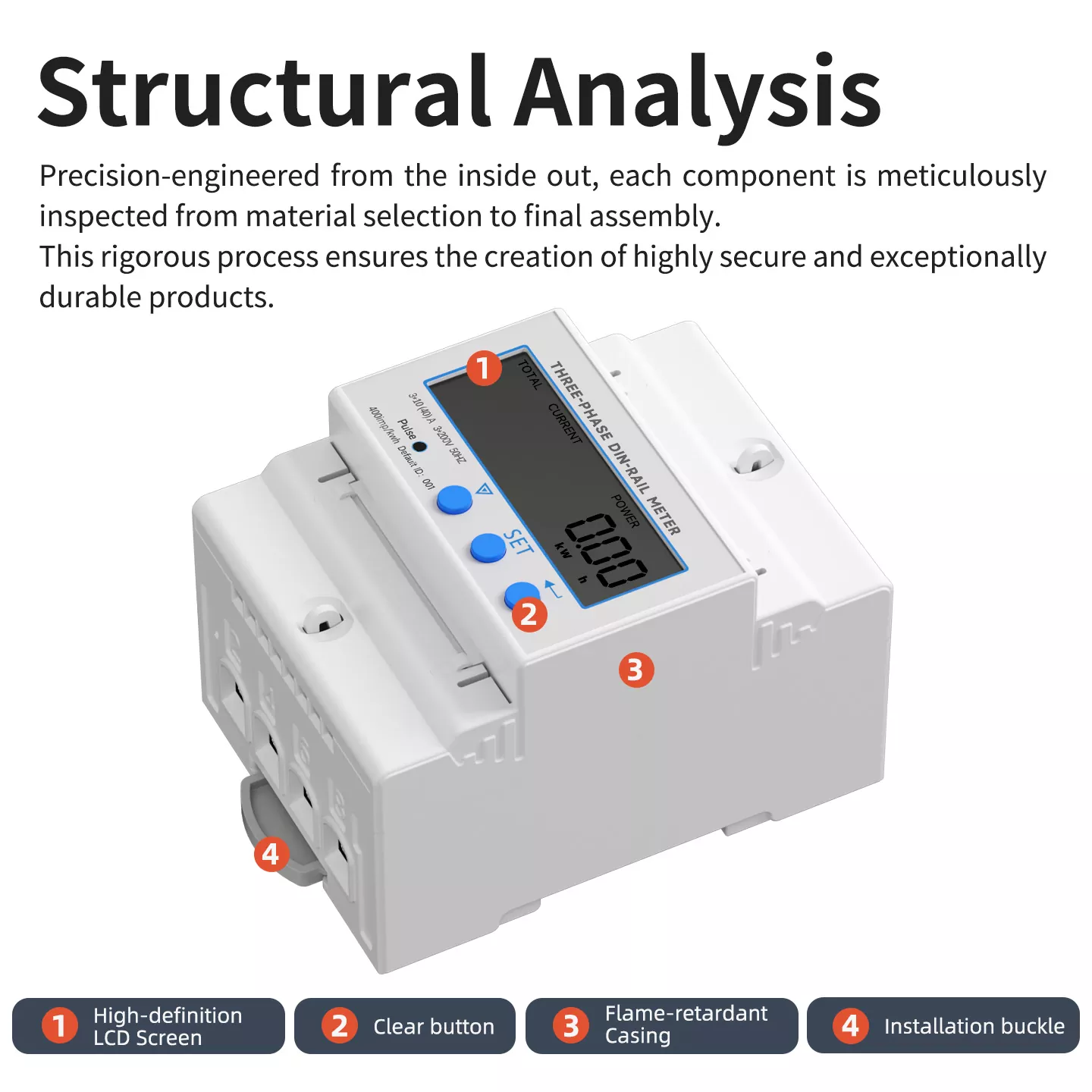

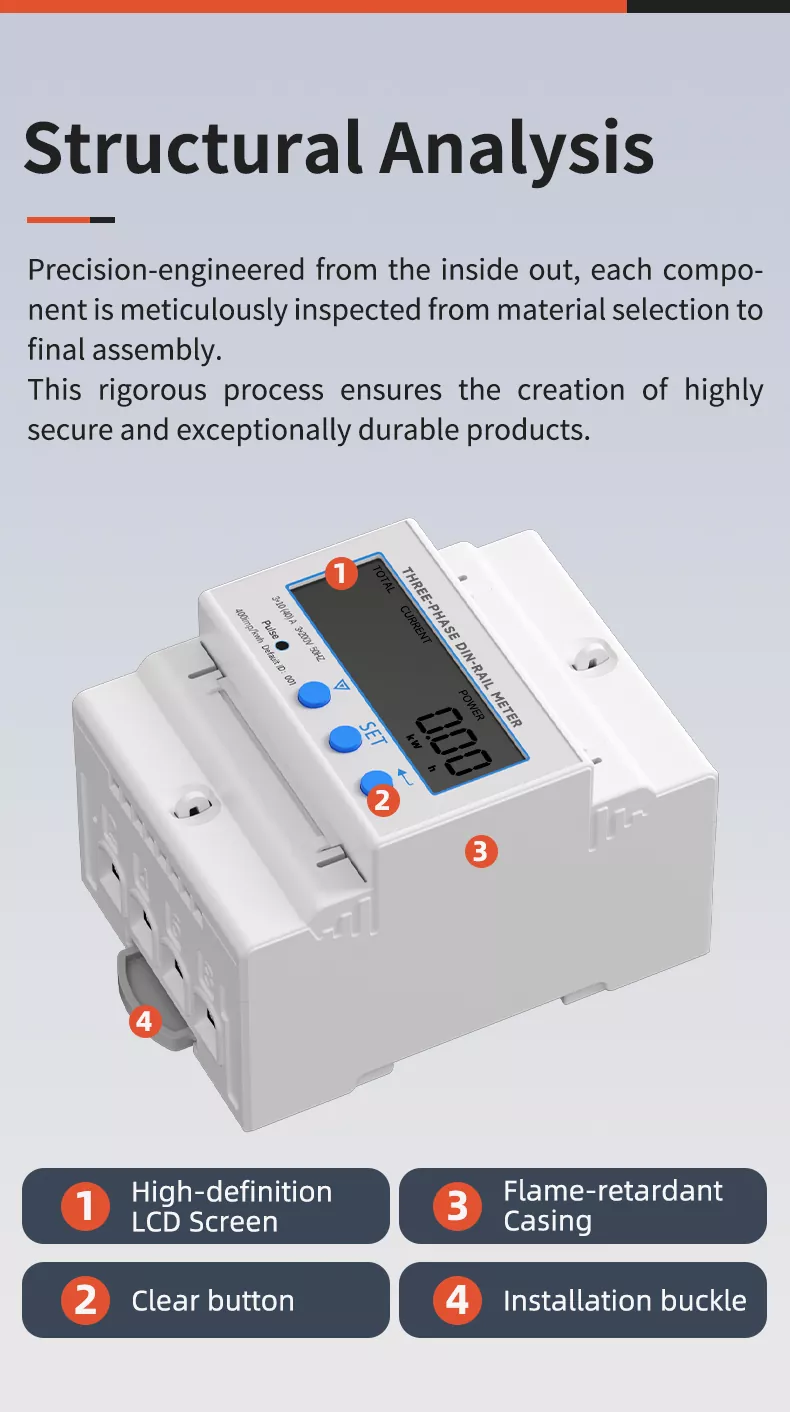

Analiza strukturalna

Trójfazowy miernik na szynę DIN charakteryzuje się naukowo zoptymalizowaną konstrukcją, w której cztery podstawowe elementy współpracują ze sobą w harmonii:

1. Ekran LCD o wysokiej rozdzielczości: Główny obszar wyświetlania w czasie rzeczywistym przedstawiający całkowitą energię, prąd, moc i inne dane.

2. Przyciski Clear: Czułe przyciski szybkiego reagowania do konfiguracji parametrów i przełączania danych.

3. Obudowa trudnopalna: Zewnętrzna powłoka ABS o wysokiej wytrzymałości zapewnia ochronę strukturalną i izolację elektryczną.

4. Klamra montażowa: Wbudowana zatrzaskowa konstrukcja zapewnia pewne i niewymagające użycia narzędzi mocowanie na szynie DIN35 mm, ułatwiając szybką konserwację.

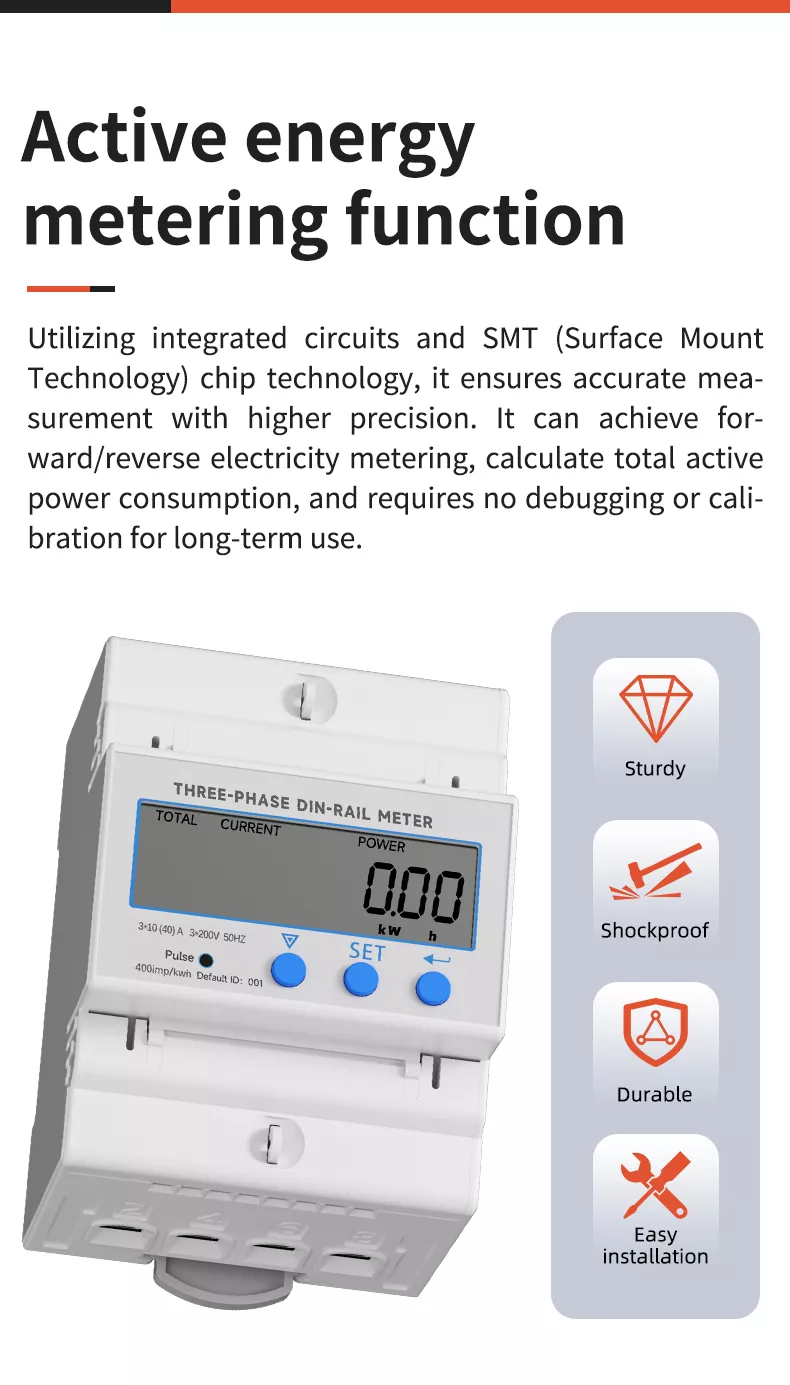

Wysokiej jakości żetony i precyzyjny pomiar

Wykorzystując zaawansowane układy scalone i technologię chipów SMT (technologia montażu powierzchniowego), miernik ten zapewnia niezrównaną dokładność pomiaru. Wysokowydajny chip klasy przemysłowej zapewnia dużą prędkość przetwarzania, wysoką czułość i silne właściwości przeciwzakłóceniowe. Dokładnie i bez opóźnień rejestruje parametry mocy w czasie rzeczywistym, obsługując pomiar energii elektrycznej w przód/w tył i obliczając całkowite zużycie mocy czynnej. Nie wymaga debugowania ani kalibracji w przypadku długotrwałego użytkowania, zapewniając stabilne i niezawodne dane wyjściowe nawet w złożonych środowiskach elektromagnetycznych.

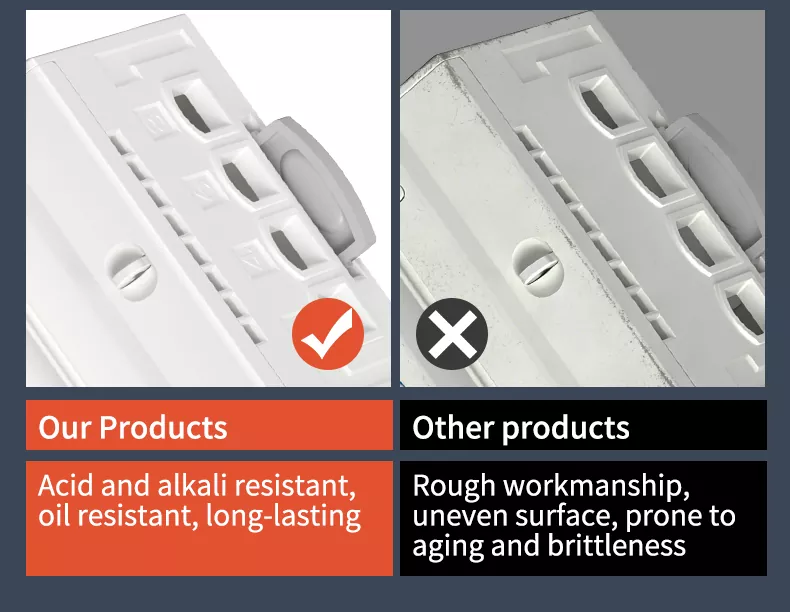

Nasze produkty a inne produkty

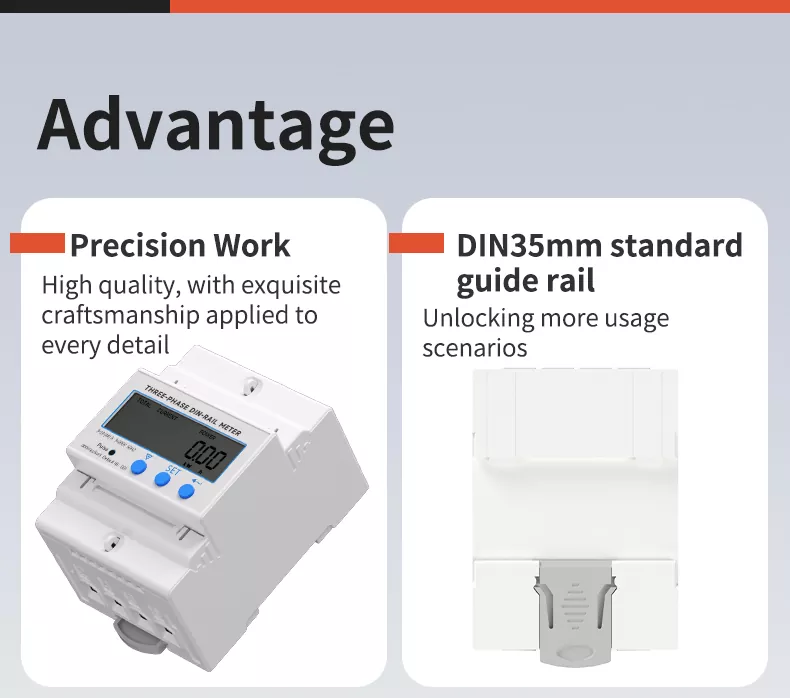

Podstawowa zaleta

1. Precyzja wykonania: każdy szczegół jest wykonany z niezwykłą starannością – od gładkiej matowej obudowy po precyzyjnie dopasowane listwy zaciskowe. Surowce wysokiej jakości zapewniają stałą wydajność wszystkich partii produktów.

2. Standardowa szyna prowadząca DIN35mm: kompatybilna z uniwersalnymi szynami prowadzącymi DIN35mm, odblokowująca więcej scenariuszy użytkowania i upraszczająca instalację.

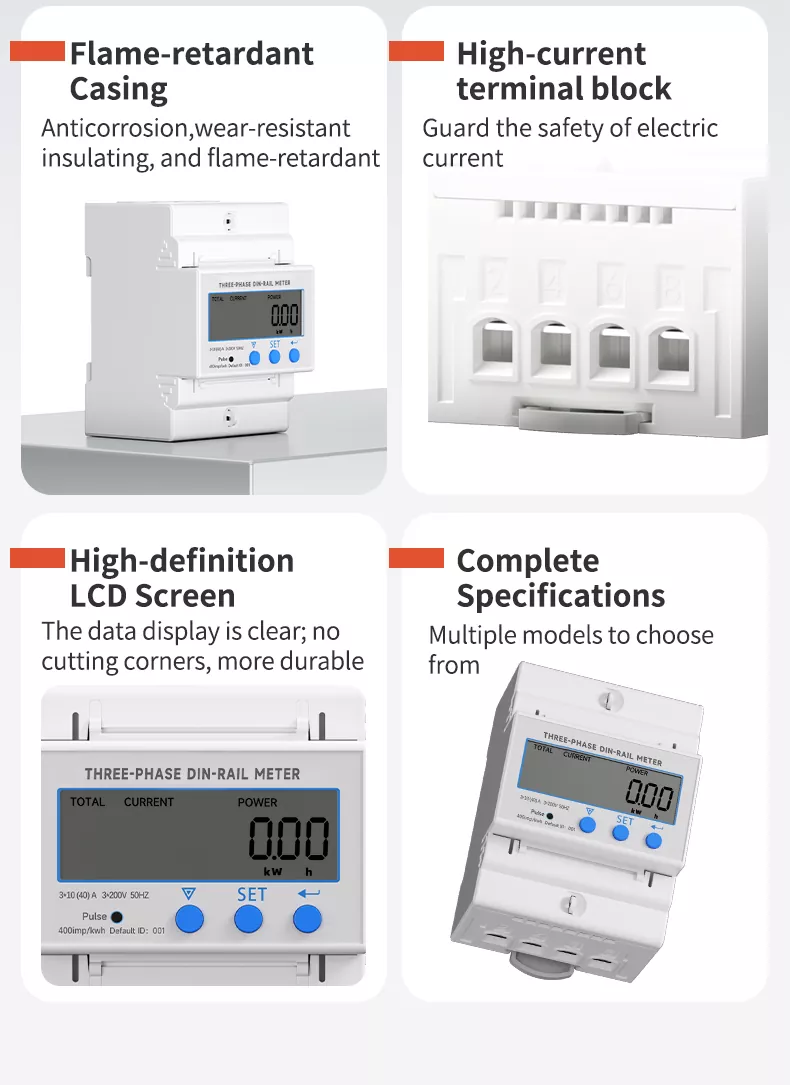

Cztery główne punkty sprzedaży

• Obudowa trudnopalna: Wykonana z wysokiej jakości materiału ABS, jest antykorozyjna, odporna na zużycie, izolująca i ognioodporna, skutecznie zapobiegając zagrożeniu pożarowemu na skutek zwarć lub przeciążeń.

• Wysokoprądowa listwa zaciskowa: Miedziane zaciski zapewniają dobrą przewodność, niskie straty mocy i bezpieczeństwo prądowe.

• Ekran LCD o wysokiej rozdzielczości: Wyraźny wyświetlacz danych bez ostrych narożników, trwalszy i łatwiejszy do odczytania.

• Pełna specyfikacja: Wiele modeli do wyboru, spełniających różnorodne potrzeby zastosowań.

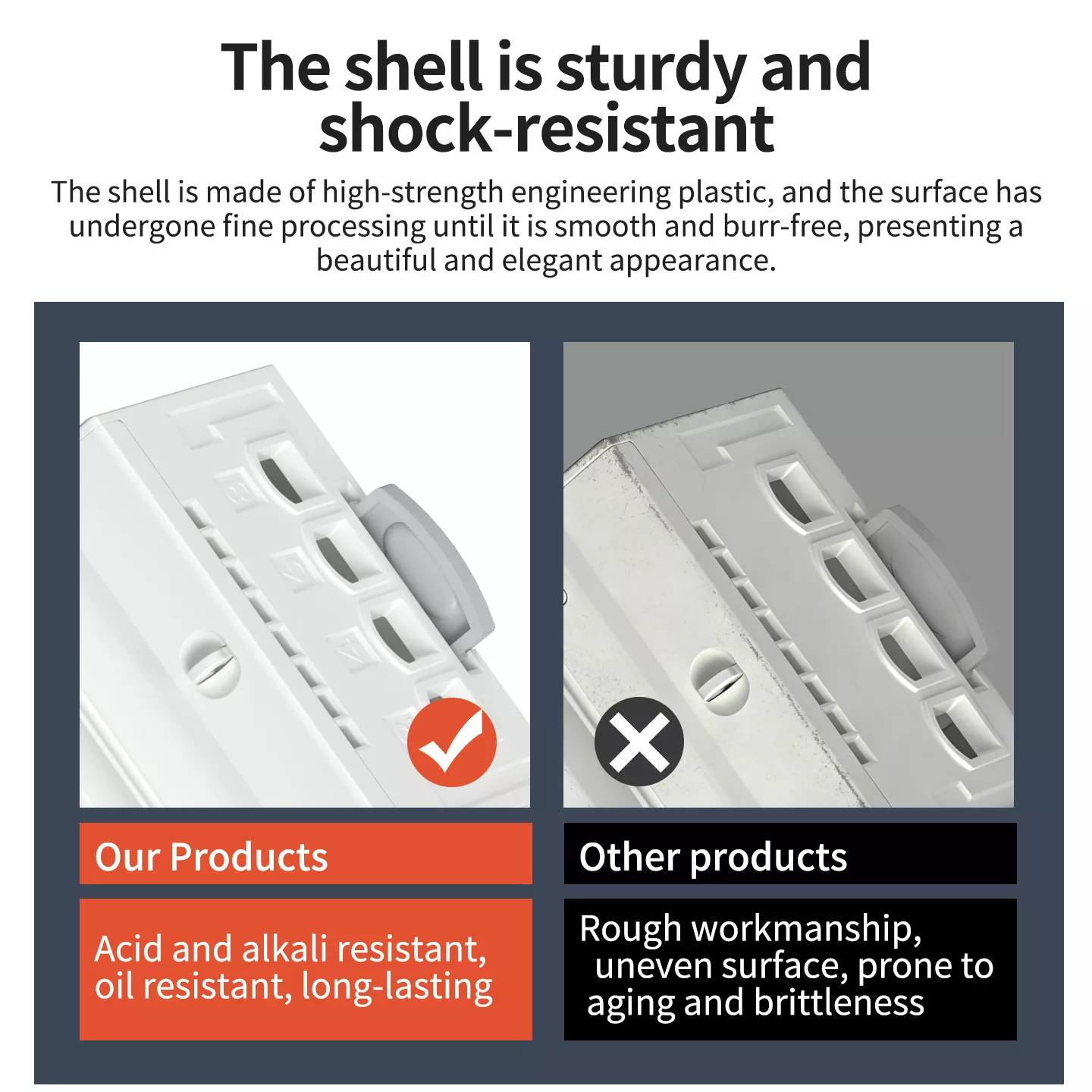

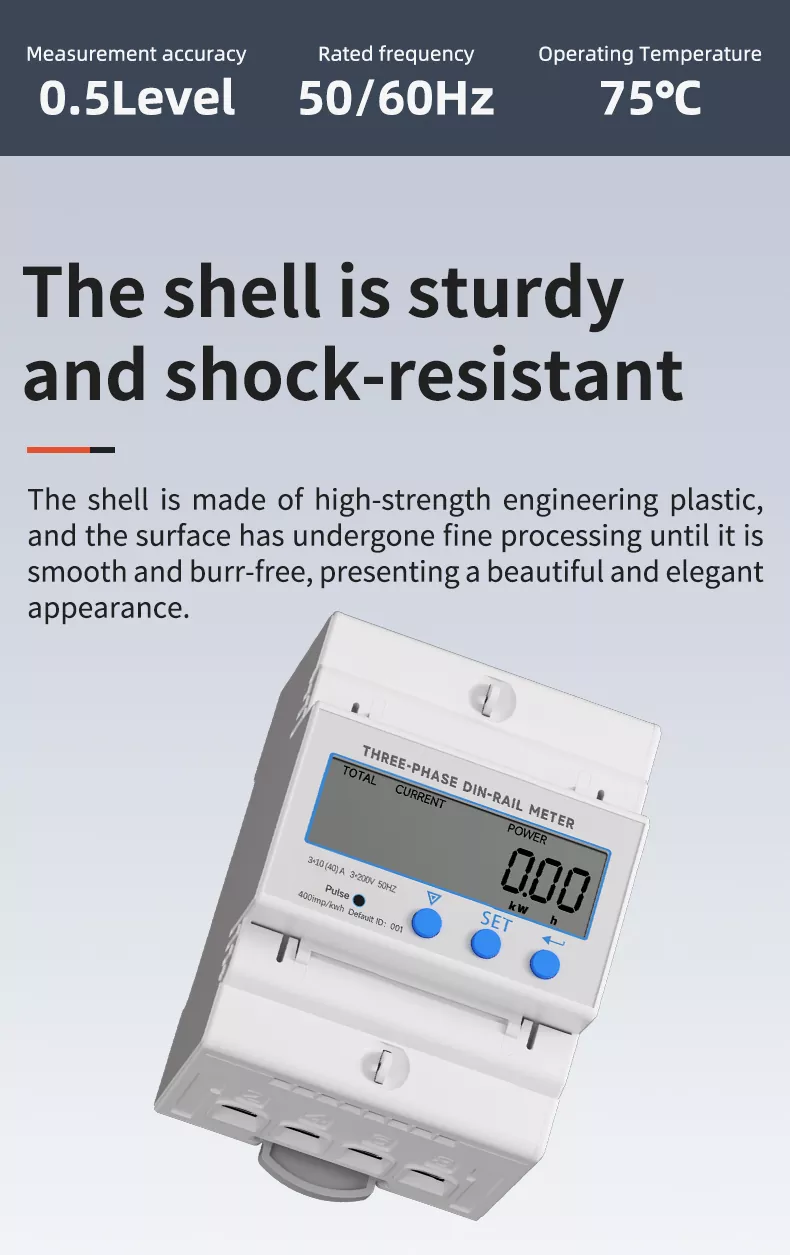

Obudowa jest solidna i odporna na wstrząsy

Obudowa miernika jest wykonana z tworzywa sztucznego o wysokiej wytrzymałości i poddawana delikatnej obróbce powierzchni, aby uzyskać gładkie wykończenie bez zadziorów i elegancki, nowoczesny wygląd. Charakteryzuje się doskonałą odpornością na wstrząsy i ściskanie, jest w stanie wytrzymać wibracje mechaniczne i niewielkie uderzenia powszechne w obiektach przemysłowych, bez uszkodzeń strukturalnych lub pogorszenia wydajności. Dodatkowo odporność materiału na kwasy i zasady zapewnia długą żywotność w różnych złożonych środowiskach pracy.

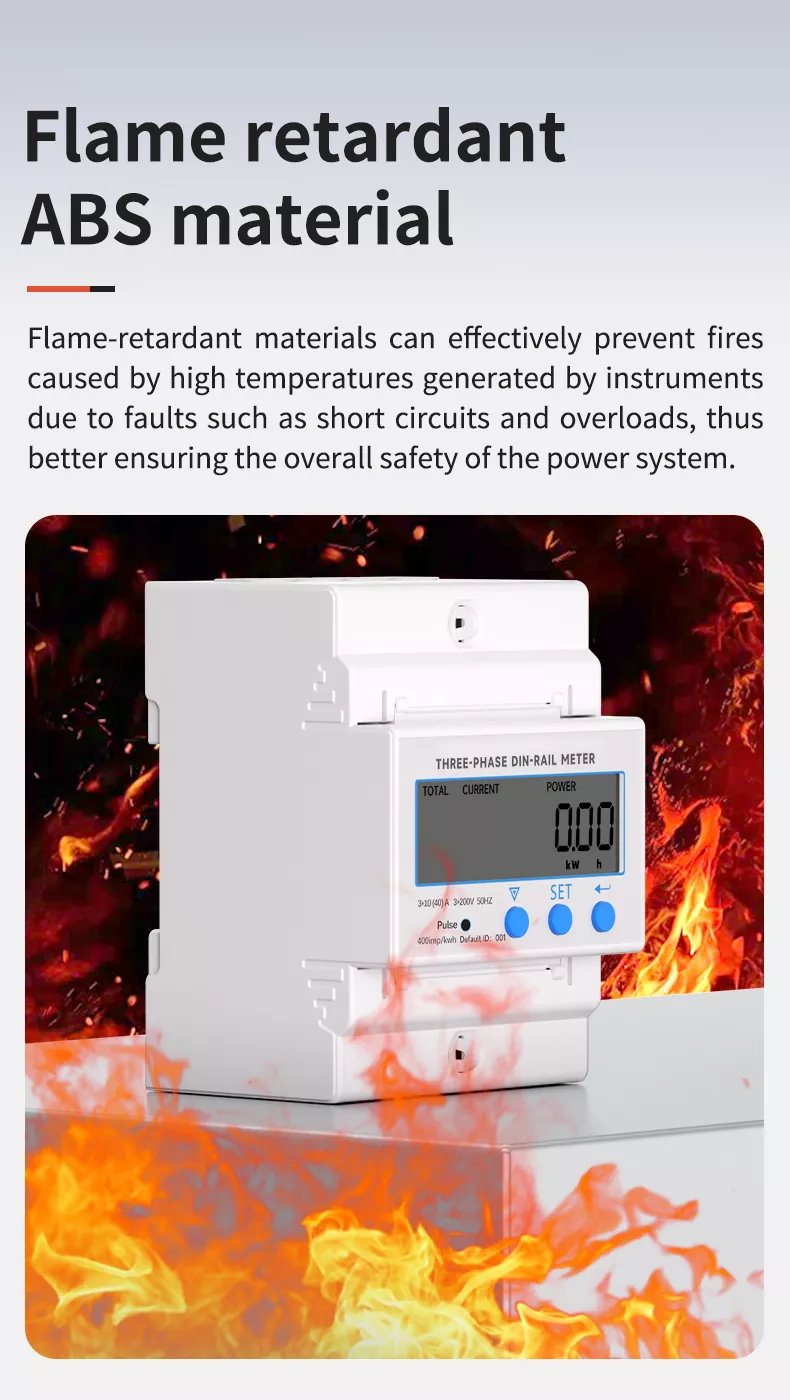

Ognioodporny materiał ABS

Dzięki zastosowaniu wysokiej jakości, ognioodpornego tworzywa ABS, obudowa miernika spełnia rygorystyczne normy bezpieczeństwa. Materiały zmniejszające palność mogą skutecznie hamować spalanie i zapobiegać rozprzestrzenianiu się ognia spowodowanego wysokimi temperaturami generowanymi przez awarie przyrządów, takie jak zwarcia i przeciążenia. Konstrukcja ta zasadniczo eliminuje zagrożenia bezpieczeństwa pożarowego, zapewniając niezawodną gwarancję bezpieczeństwa całego systemu elektroenergetycznego i czyniąc go odpowiednim do stosowania w podatnych na pożar warunkach przemysłowych i komercyjnych.

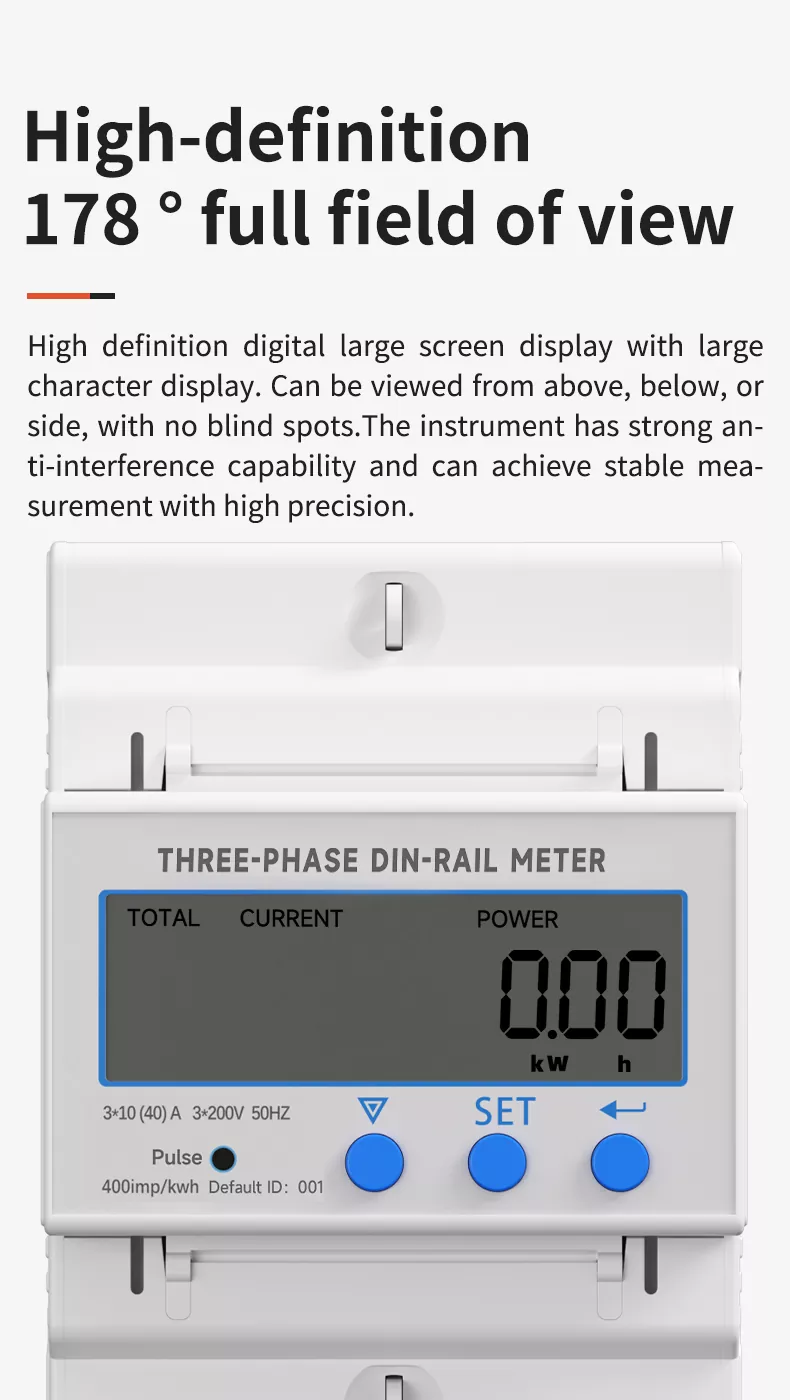

Pełne pole widzenia w wysokiej rozdzielczości 178°

Wyposażony w duży, cyfrowy wyświetlacz LED o wysokiej rozdzielczości, miernik ten wyświetla duże, jasne znaki, co zapewnia niezrównaną przejrzystość. Ekran obsługuje pełny kąt widzenia 178° — można go odczytać z góry, z dołu lub z dowolnej strony, bez martwych punktów — dzięki czemu operatorzy mogą szybko i dokładnie odczytać krytyczne dane z dowolnej pozycji. Silna zdolność przeciwzakłóceniowa przyrządu zapewnia stabilny pomiar i wyświetlanie nawet w najbardziej złożonych środowiskach elektromagnetycznych.

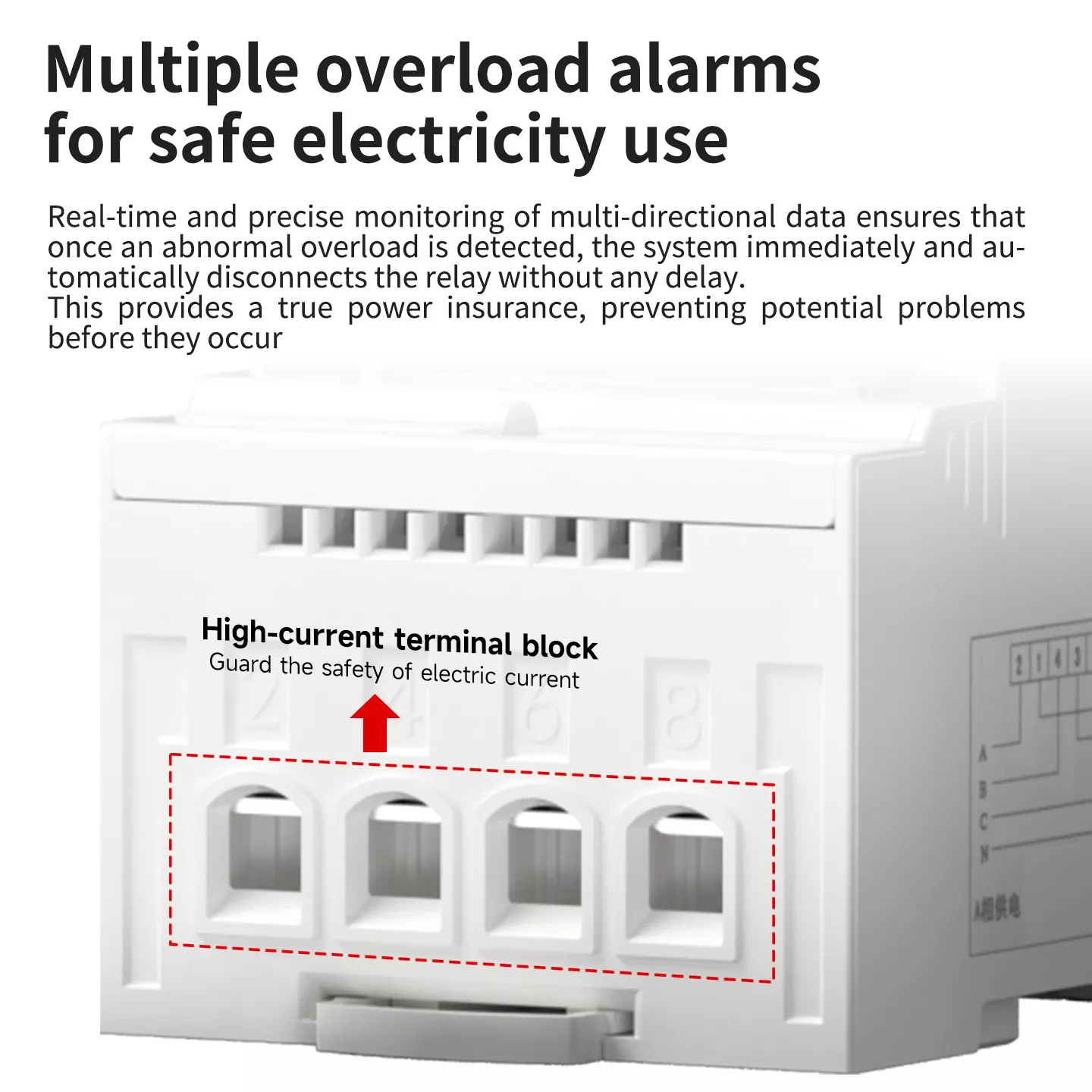

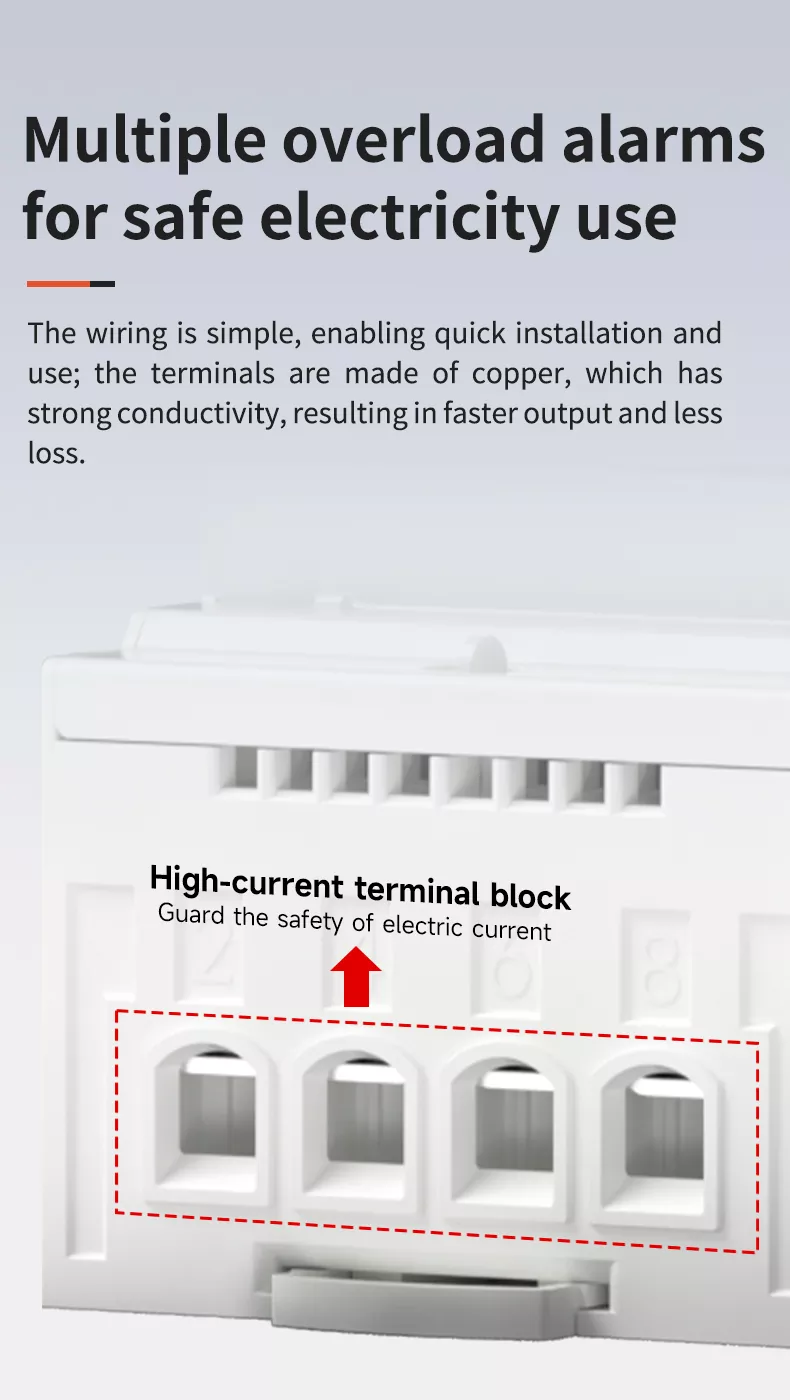

Wiele alarmów przeciążeniowych zapewniających bezpieczne korzystanie z energii elektrycznej

Okablowanie jest proste, co umożliwia szybką instalację i użytkowanie; zaciski są wykonane z miedzi, która ma dobrą przewodność, co skutkuje szybszą mocą wyjściową i mniejszymi stratami. Wysokoprądowa listwa zaciskowa chroni bezpieczeństwo prądu elektrycznego, a liczne funkcje alarmu przeciążenia ostrzegają w czasie rzeczywistym o nieprawidłowych warunkach zasilania, skutecznie zapobiegając uszkodzeniom sprzętu i zapewniając bezpieczne korzystanie z energii elektrycznej.

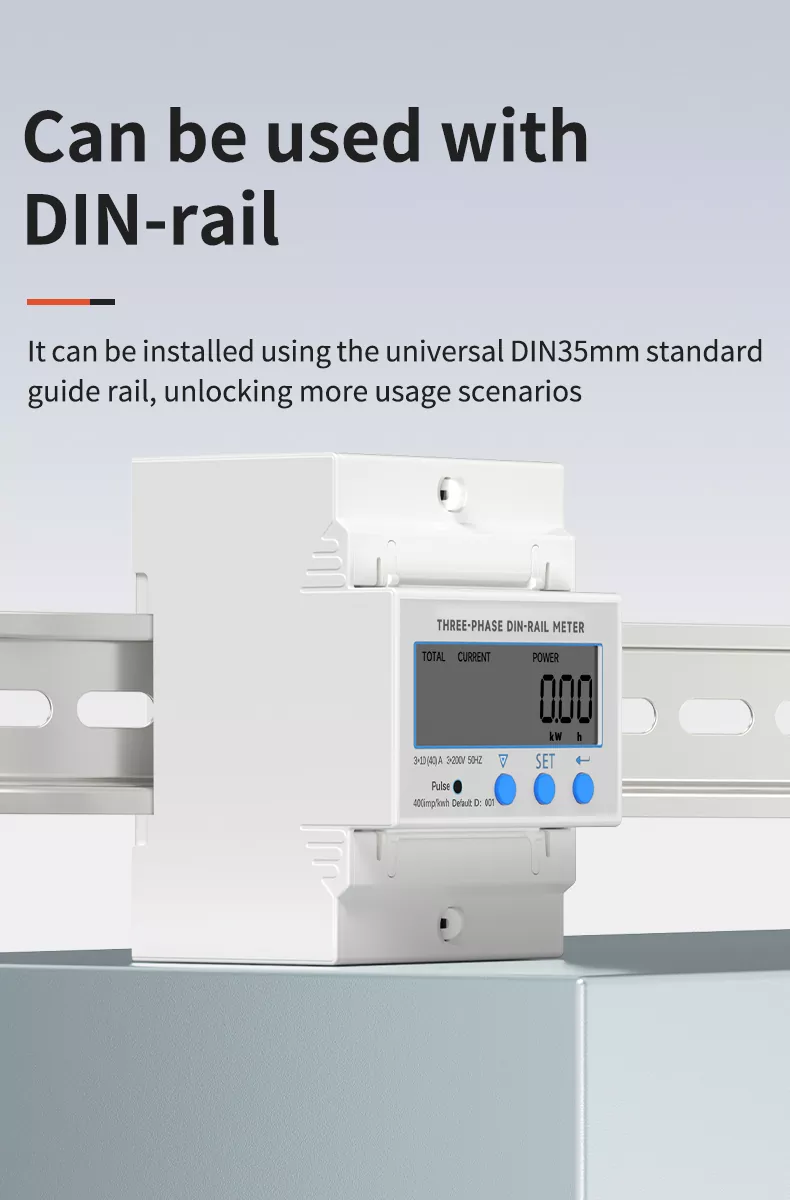

Może być używany z szyną DIN

Można go zainstalować za pomocą uniwersalnej standardowej szyny prowadzącej DIN35mm, odblokowując więcej scenariuszy użytkowania. Zatrzaskowa klamra montażowa umożliwia montaż i demontaż bez użycia narzędzi, co ułatwia instalację, konserwację i wymianę w szafach rozdzielczych i przemysłowych panelach sterowania.

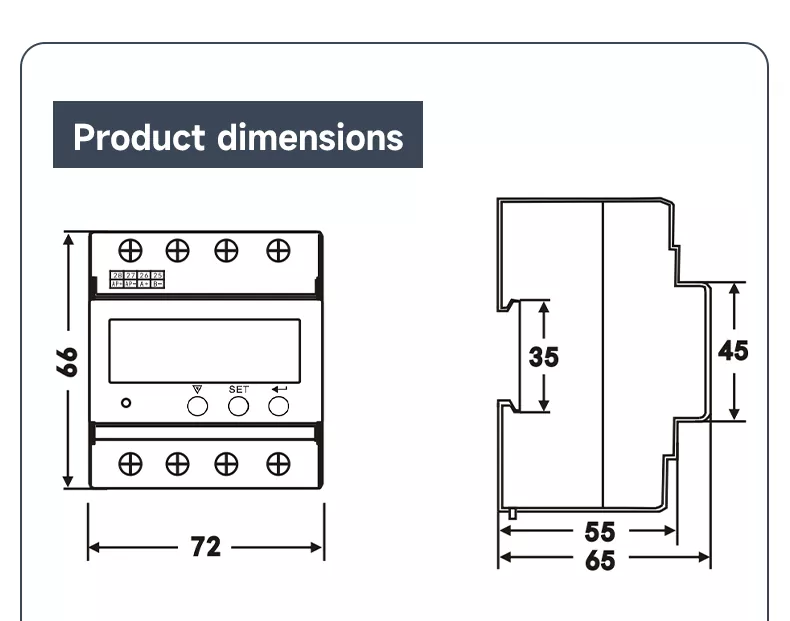

Wymiary produktu

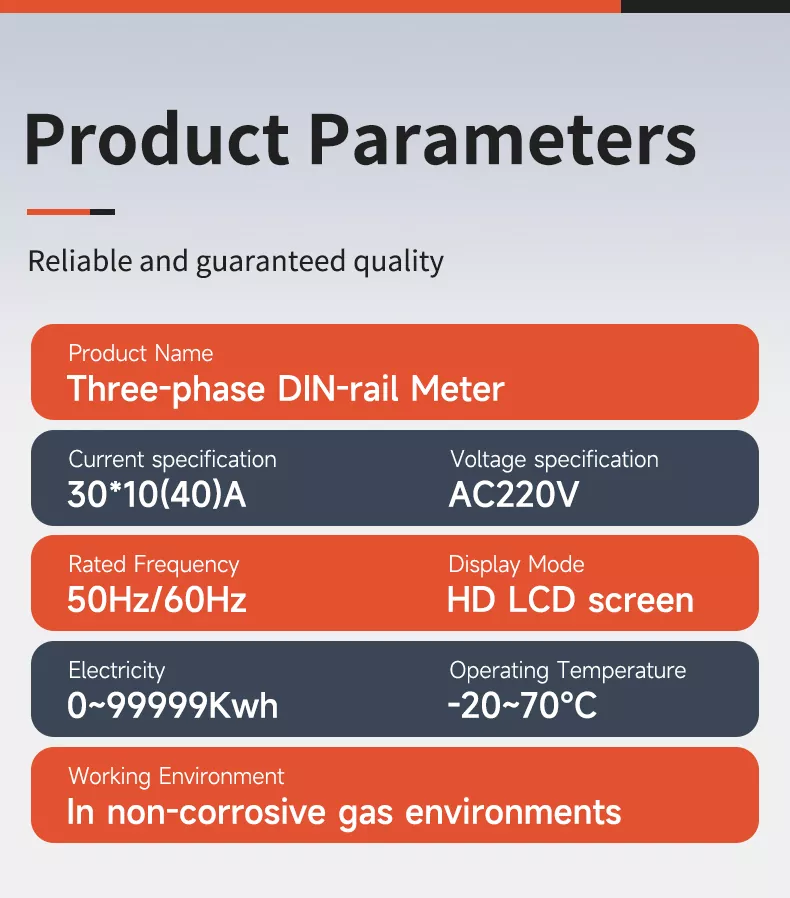

Parametry produktu

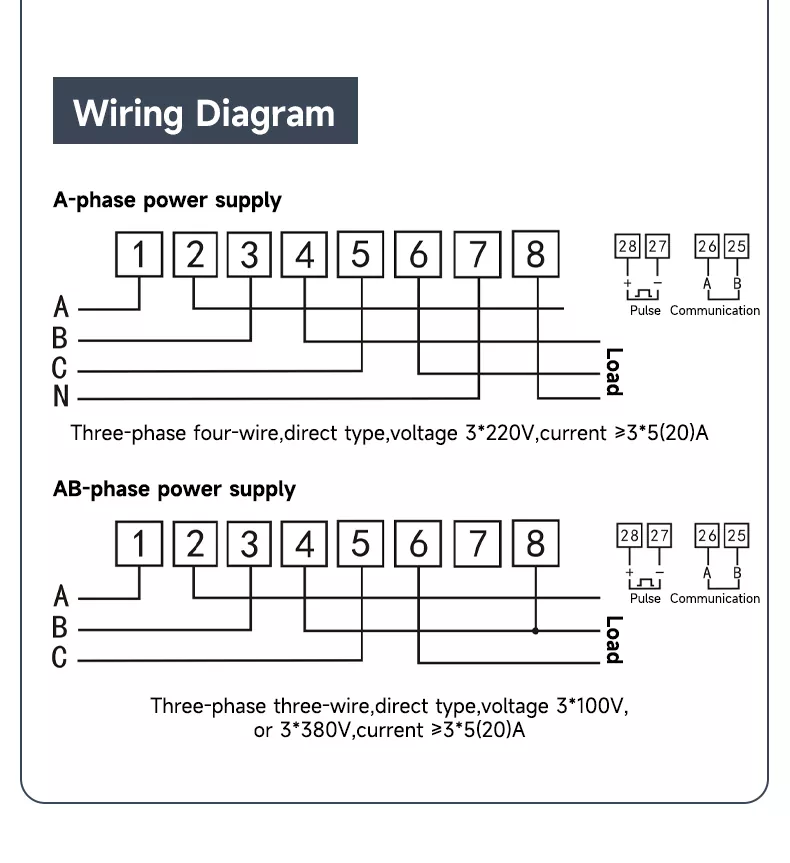

Schemat okablowania

Zasilanie fazowe (trójfazowe, czteroprzewodowe, typu bezpośredniego)

Napięcie: 3×220V

Prąd: ≥3×5(20)A

Podłączyć zaciski 1 8 do faz A/B/C/N i obciążyć, z zaciskami impulsowymi i komunikacyjnymi (25 28) dla wyjścia danych.

Zasilanie fazowe AB (trójfazowe, trójprzewodowe, typu bezpośredniego)

Napięcie: 3×100V lub 3×380V

Prąd: ≥3×5(20)A

Podłącz zaciski 1 8 do faz A/B/C i obciążenie, z zaciskami impulsowymi i komunikacyjnymi (25 28) dla wyjścia danych.

Uproszczona konstrukcja okablowania z wyraźnymi oznaczeniami zacisków zapewnia szybką i bezbłędną instalację, odpowiednią zarówno dla zawodowych elektryków, jak i personelu konserwacyjnego na miejscu.

Autorytatywna certyfikacja

Trójfazowy miernik na szynę DIN przeszedł wielostronne profesjonalne inspekcje, w tym rygorystyczne testy przeprowadzone przez Instytut Metrologii Jiangsu i uzyskał autorytatywne certyfikaty, takie jak MA i CNAS. W całym procesie produkcyjnym – od zakupu surowców po dostawę gotowego produktu – wdrażana jest ścisła kontrola jakości, aby mieć pewność, że każdy licznik spełnia krajowe i międzynarodowe standardy jakości i bezpieczeństwa. Ten niezawodny system certyfikacji zapewnia solidną gwarancję zakupów hurtowych i długoterminowej współpracy z klientami na całym świecie.

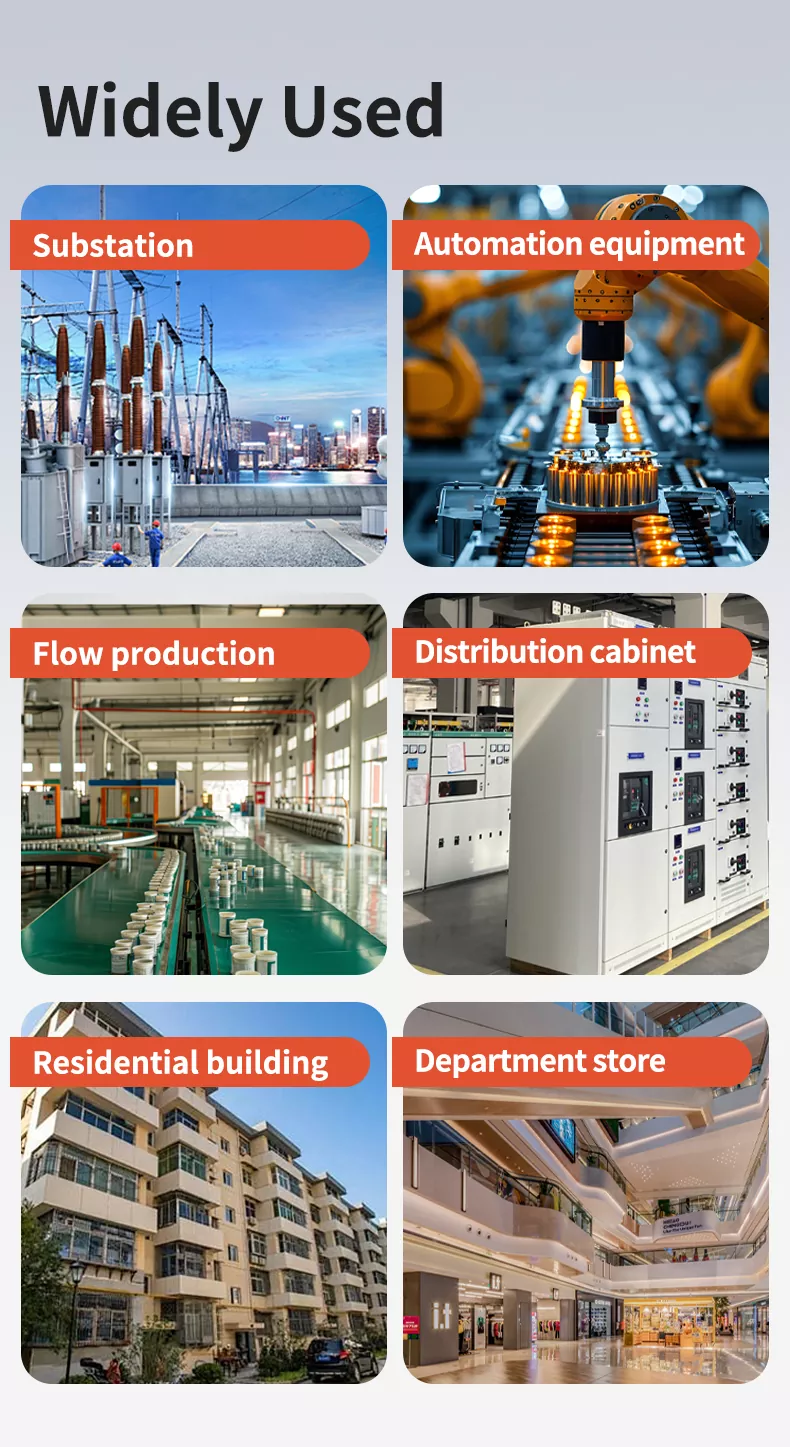

Powszechnie używane

Trójfazowy miernik na szynę DIN to wszechstronne rozwiązanie monitorujące, szeroko stosowane w wielu gałęziach przemysłu:

• Podstacja: monitorowanie w czasie rzeczywistym napięcia, prądu i stabilności sieci w sieci.

• Urządzenia automatyki: Monitorowanie parametrów mocy robotów przemysłowych i maszyn CNC.

• Produkcja przepływowa: śledzenie stanu zasilania w celu optymalizacji wydajności i bezpieczeństwa linii produkcyjnej.

• Szafka rozdzielcza: Podstawowy komponent monitorujący dla systemów dystrybucji energii niskiego napięcia.

• Budynek mieszkalny: Monitorowanie zasilania trójfazowego w kompleksach komercyjnych i mieszkalnych.

• Dom towarowy: Zapewnienie stabilnego zasilania wind, oświetlenia i sprzętu krytycznego.

Często zadawane pytania (6 pozycji)

1. Jakie parametry może mierzyć ten miernik?

Jest to wielofunkcyjny miernik, który może w czasie rzeczywistym mierzyć napięcie trójfazowe, prąd, moc i energię czynną z dużą precyzją i obsługuje pomiar energii elektrycznej w przód/w tył.

2. Czy obsługuje funkcje alarmowe?

Tak, posiada wiele funkcji alarmu przeciążenia, które ostrzegają w czasie rzeczywistym o nieprawidłowych warunkach zasilania, zapewniając bezpieczne korzystanie z energii elektrycznej.

3. Jaka jest metoda instalacji?

Wykorzystuje metodę montażu zatrzaskowego, kompatybilną z uniwersalną standardową szyną prowadzącą DIN35mm, bez dodatkowych narzędzi.

4. Czy wyświetlacz jest widoczny w jasnym świetle słonecznym lub oświetleniu przemysłowym?

Tak, posiada wyświetlacz LCD o wysokiej jasności i pełnym kącie widzenia 178°, zapewniający wyraźną widoczność danych z dowolnego kierunku, nawet w warunkach silnego oświetlenia.

5. Czy obsługuje przesyłanie komunikatów?

Tak, obsługuje przesyłanie komunikatów za pośrednictwem dedykowanych terminali, umożliwiając zdalne gromadzenie i monitorowanie danych.

6. Jaka jest dokładność pomiaru?

Przyjmuje wysoką dokładność na poziomie 0,5, która spełnia wymagania pomiarów przemysłowych i pomiarów prawnych.
