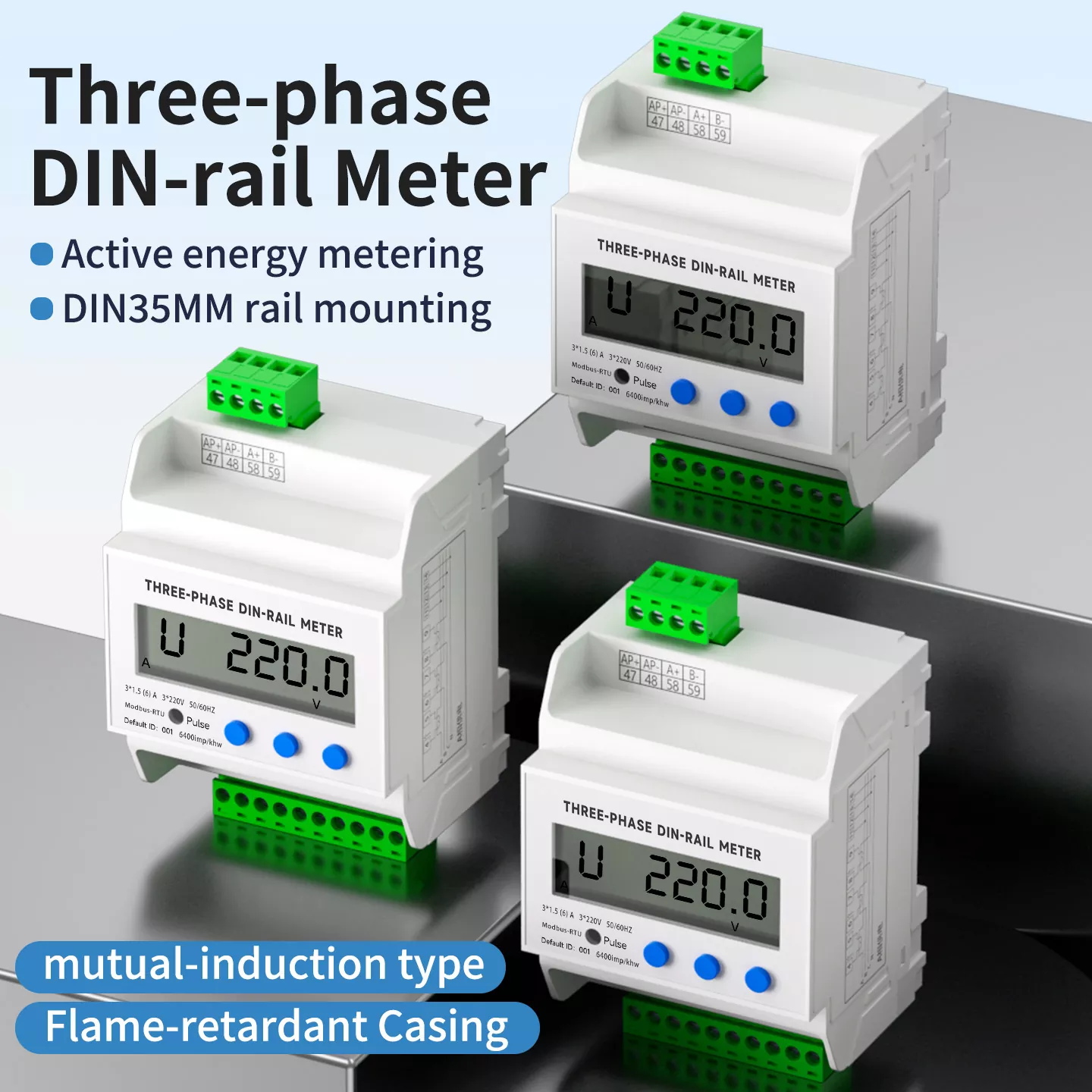

Trójfazowy miernik mocy na szynę Din

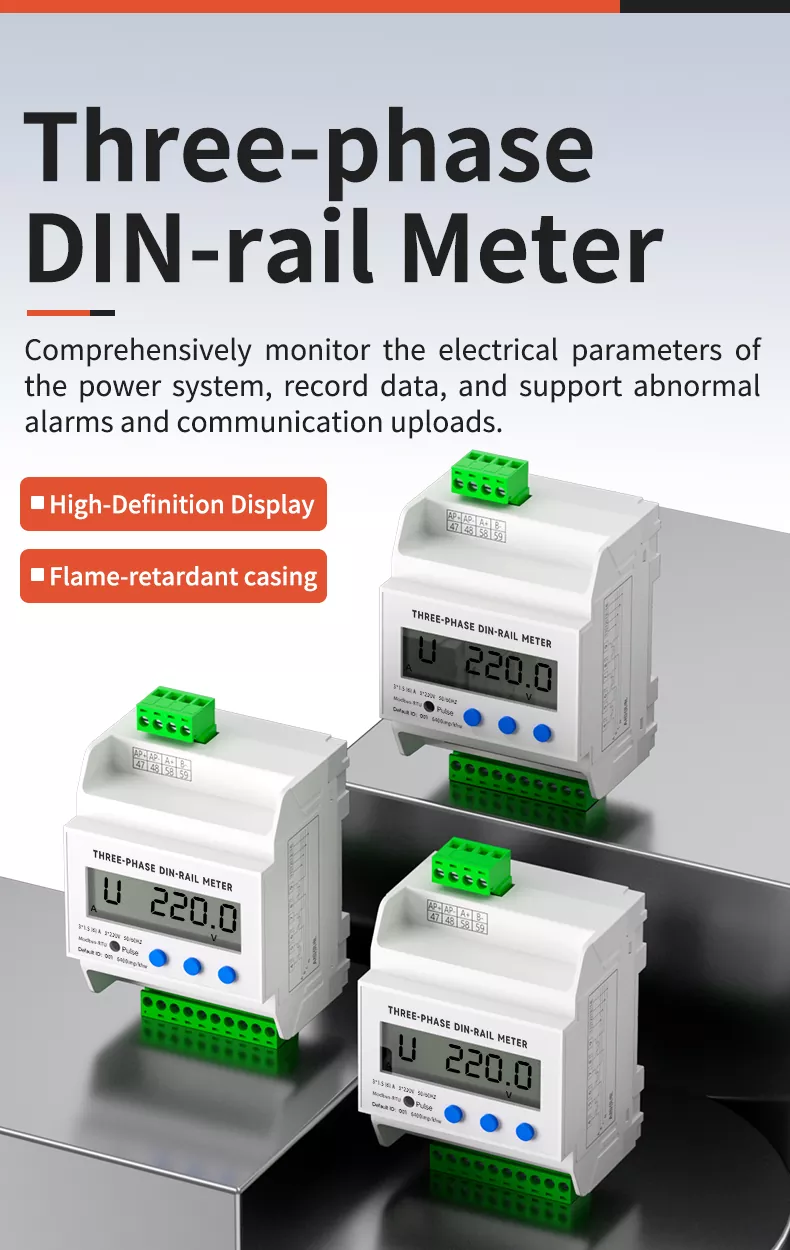

Trójfazowy miernik mocy Eton na szynę DIN to wysokowydajny wieloparametrowy licznik energii przeznaczony do nowoczesnych systemów elektroenergetycznych, idealny do projektów automatyki przemysłowej, dystrybucji energii i zarządzania energią. Obsługuje kompleksowe monitorowanie napięcia, prądu, mocy i energii, z rejestracją danych, funkcjami alarmów o nieprawidłowościach i przesyłaniem komunikatów w celu wydajnego zdalnego zarządzania.

Zbudowany w oparciu o zaawansowane układy scalone i technologię SMT, ten trójfazowy licznik energii zapewnia klasę dokładności 0,5 i stabilną pracę. Ognioodporna obudowa i wysokoprądowe miedziane zaciski zapewniają większe bezpieczeństwo i trwałość, co czyni go niezawodnym wyborem dla nabywców poszukujących dostawcy lub producenta liczników energii na szynę DIN.

Wprowadzenie firmy

Koncentrując się na sterowaniu automatyką przemysłową, dostarczamy kompleksowe rozwiązania dostosowane do nowoczesnych systemów elektroenergetycznych. Nasze inteligentne produkty do dystrybucji energii zostały zaprojektowane z myślą o precyzji, niezawodności, efektywności energetycznej i zrównoważonym rozwoju środowiska.

Od prac badawczo-rozwojowych po końcową dostawę, egzekwujemy ścisłą kontrolę jakości na każdym etapie, aby zapewnić pełną zgodność z międzynarodowymi standardami. Naszym celem jest budowanie długoterminowych partnerstw i stanie się niezawodnym, globalnym dostawcą w branży pomiarów elektrycznych.

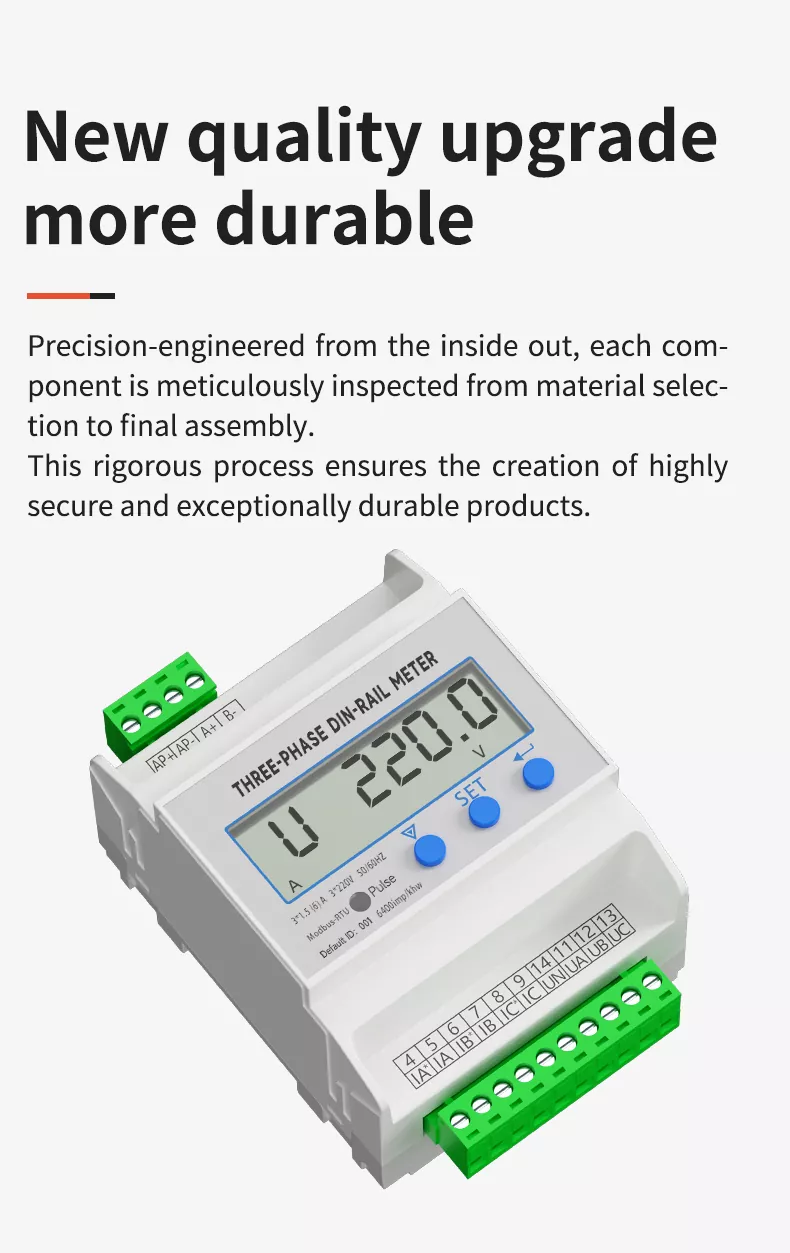

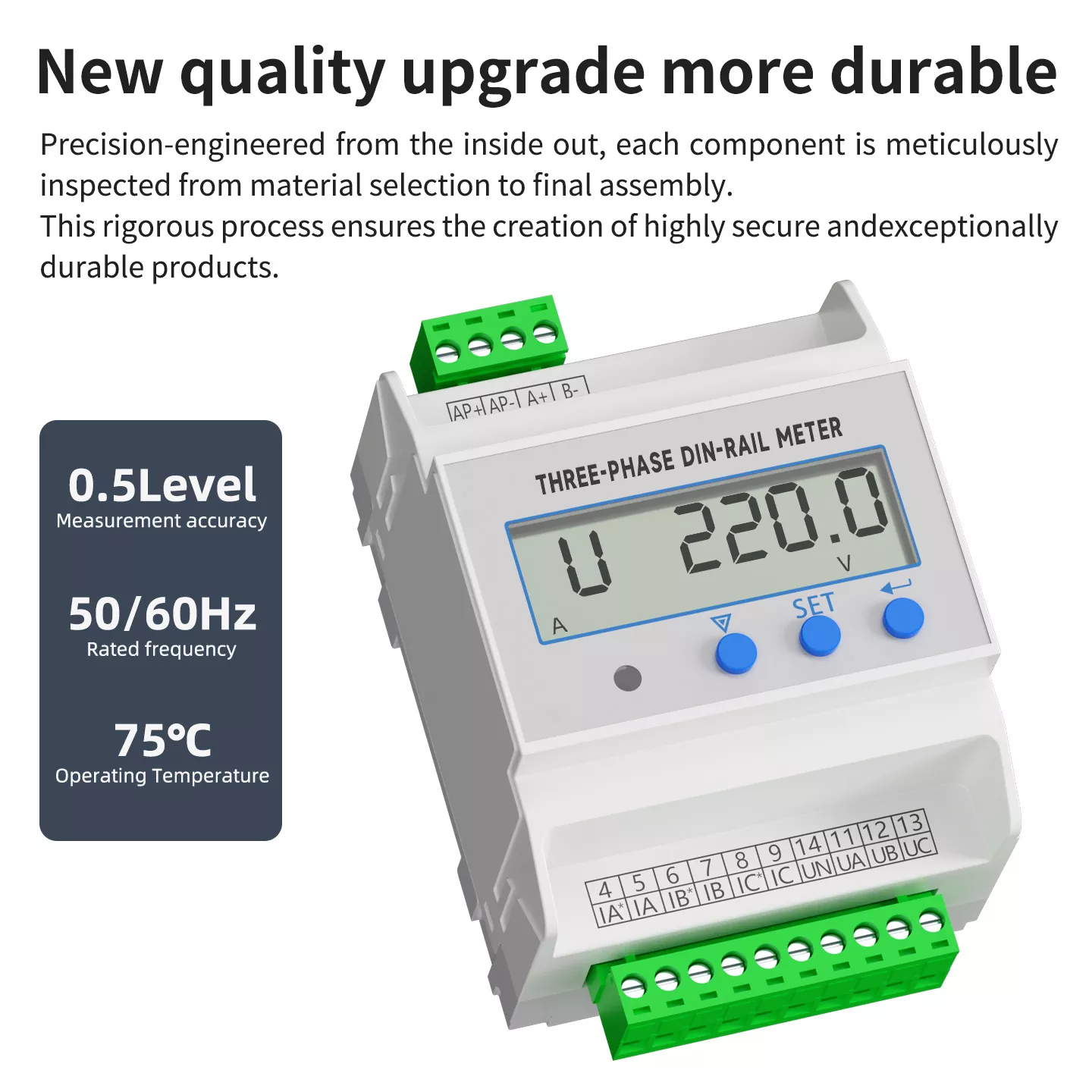

Nowa aktualizacja jakości i większa trwałość

Nasz trójfazowy miernik mocy na szynę Din został poddany kompleksowej modernizacji jakości. Precyzyjnie zaprojektowany od wewnątrz, każdy element jest szczegółowo sprawdzany od wyboru materiału po końcowy montaż. Ten rygorystyczny proces zapewnia powstanie produktów wysoce bezpiecznych i wyjątkowo trwałych. Może pracować stabilnie w trudnych warunkach przemysłowych w zakresie temperatur roboczych od 20°C do 70°C (krótkotrwale do 75°C).

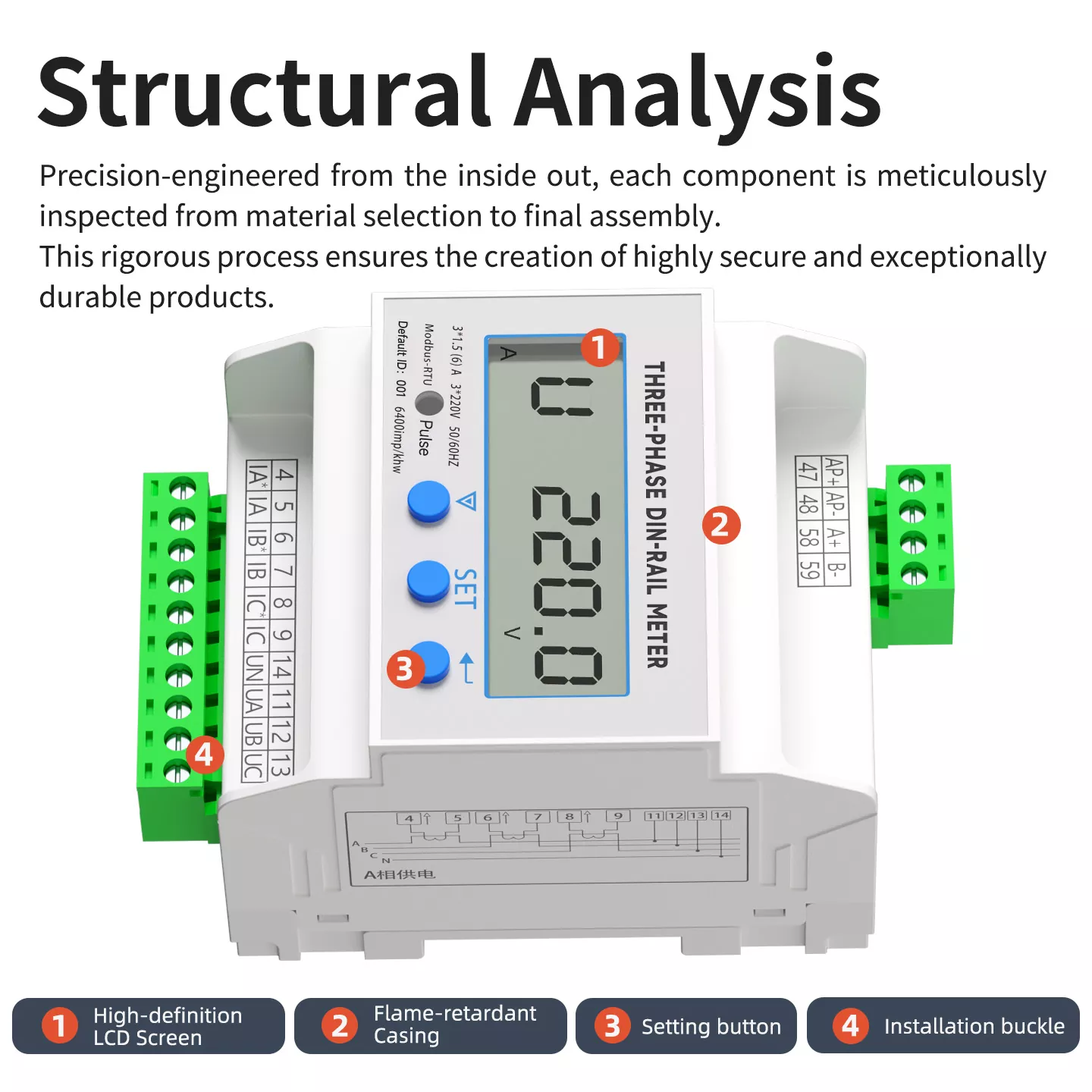

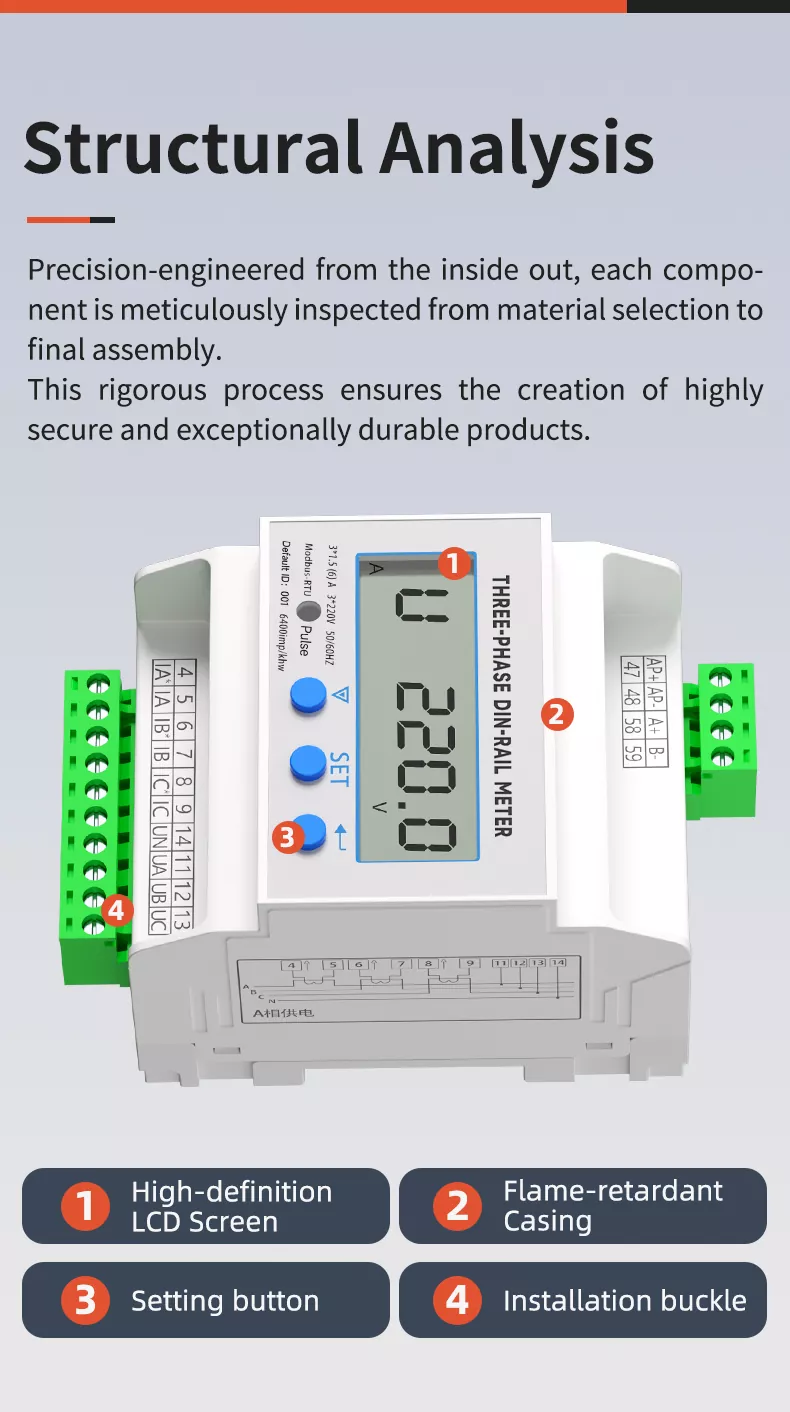

Analiza strukturalna

Miernik ma naukowo zoptymalizowaną konstrukcję z czterema podstawowymi komponentami:

1. Ekran LCD o wysokiej rozdzielczości: wyświetla dane w czasie rzeczywistym, takie jak napięcie, prąd i energia, dużymi znakami i pełnym kątem widzenia 178°.

2. Obudowa trudnopalna: wykonana z tworzywa sztucznego o wysokiej wytrzymałości, zapewniającego izolację, odporność na korozję i ochronę przeciwpożarową.

3. Przycisk ustawień: Czułe przyciski do konfiguracji parametrów i przełączania danych, z szybką reakcją i łatwą obsługą.

4. Klamra montażowa: kompatybilna ze standardowymi szynami prowadzącymi DIN35mm, umożliwiająca montaż i demontaż bez użycia narzędzi.

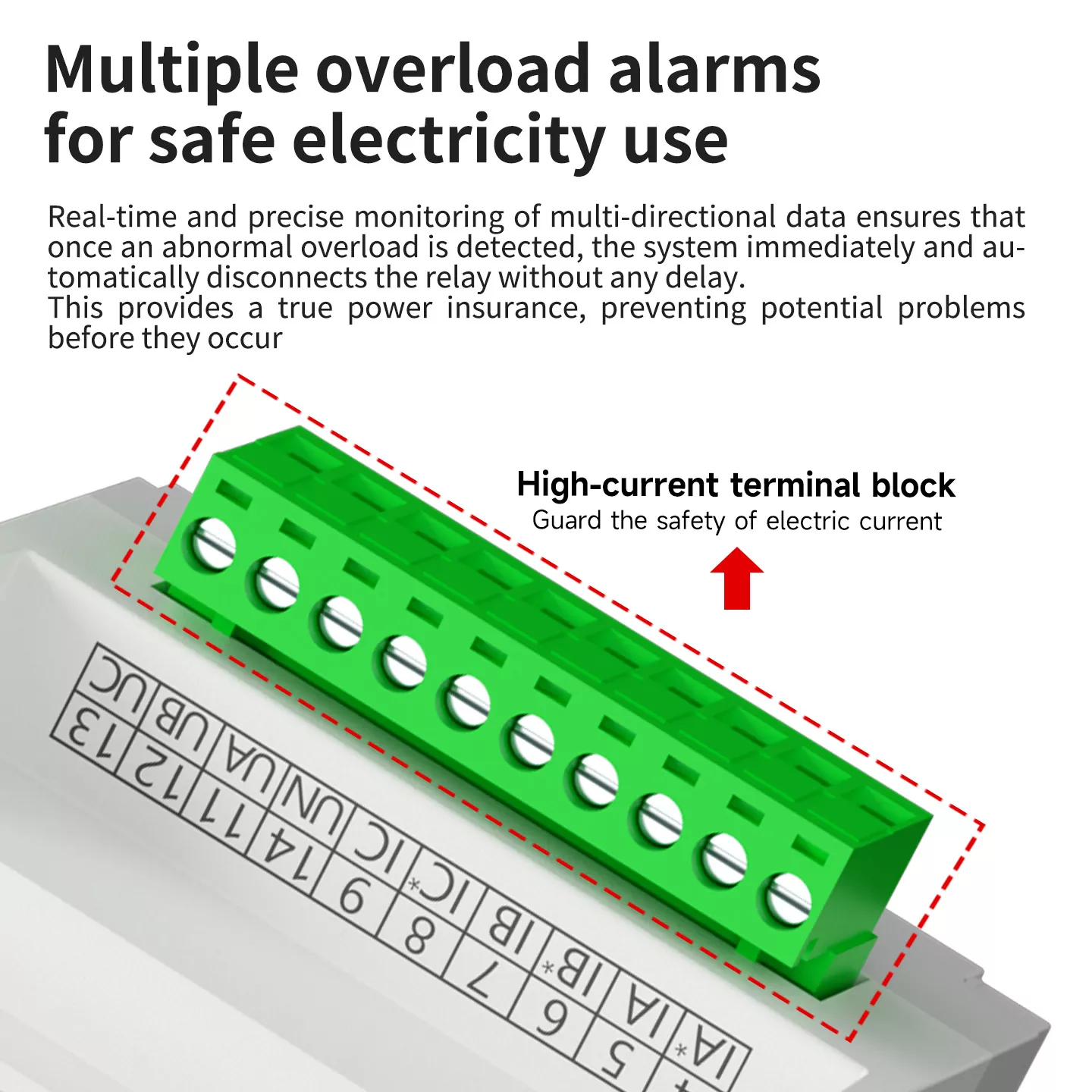

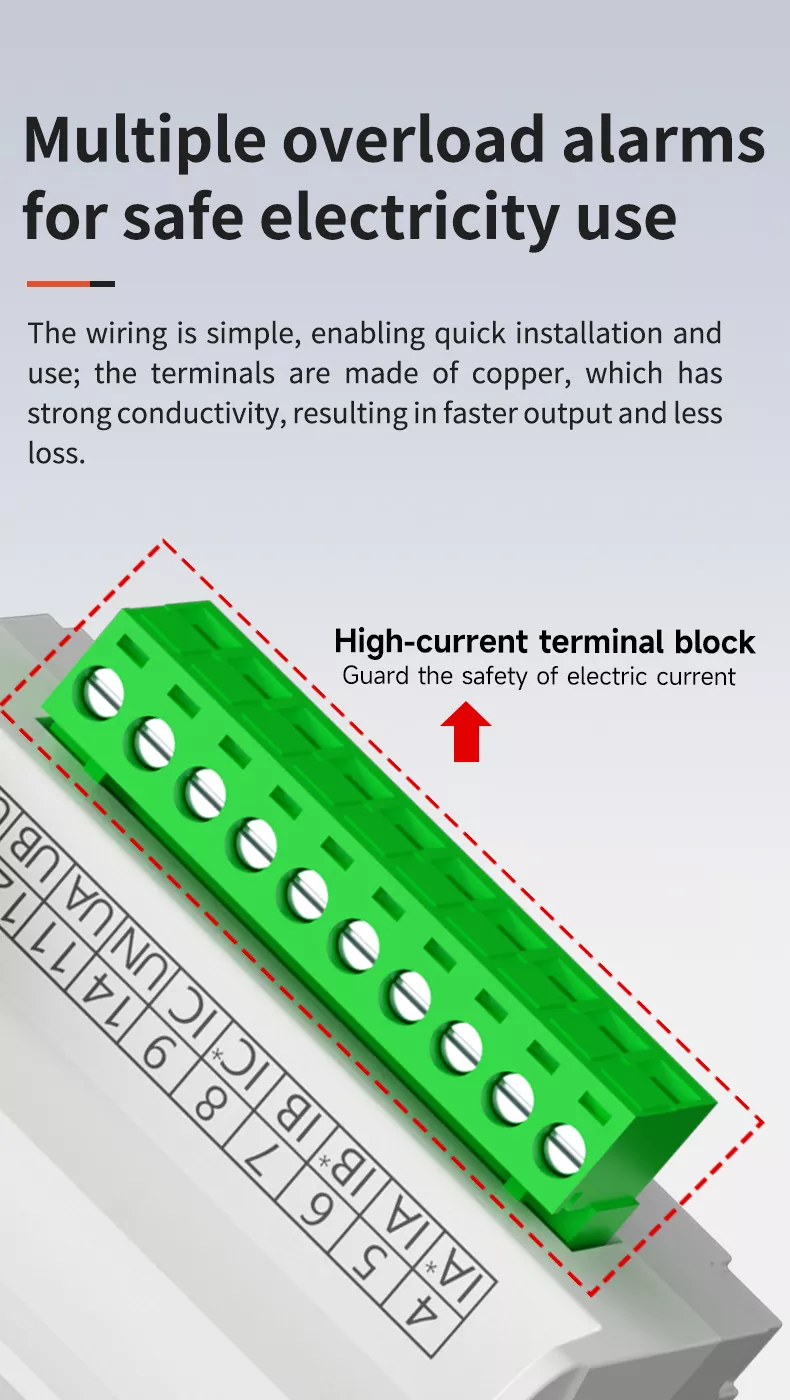

Wiele alarmów przeciążeniowych zapewniających bezpieczne korzystanie z energii elektrycznej

Okablowanie jest proste, co umożliwia szybką instalację i użytkowanie. Zaciski wykonane są z miedzi o wysokiej przewodności, co zapewnia szybki sygnał wyjściowy i niskie straty mocy. Wysokoprądowa listwa zaciskowa chroni bezpieczeństwo prądu elektrycznego, a liczne funkcje alarmu przeciążenia ostrzegają w czasie rzeczywistym o nieprawidłowych warunkach zasilania, skutecznie zapobiegając uszkodzeniom sprzętu i zapewniając bezpieczne korzystanie z energii elektrycznej.

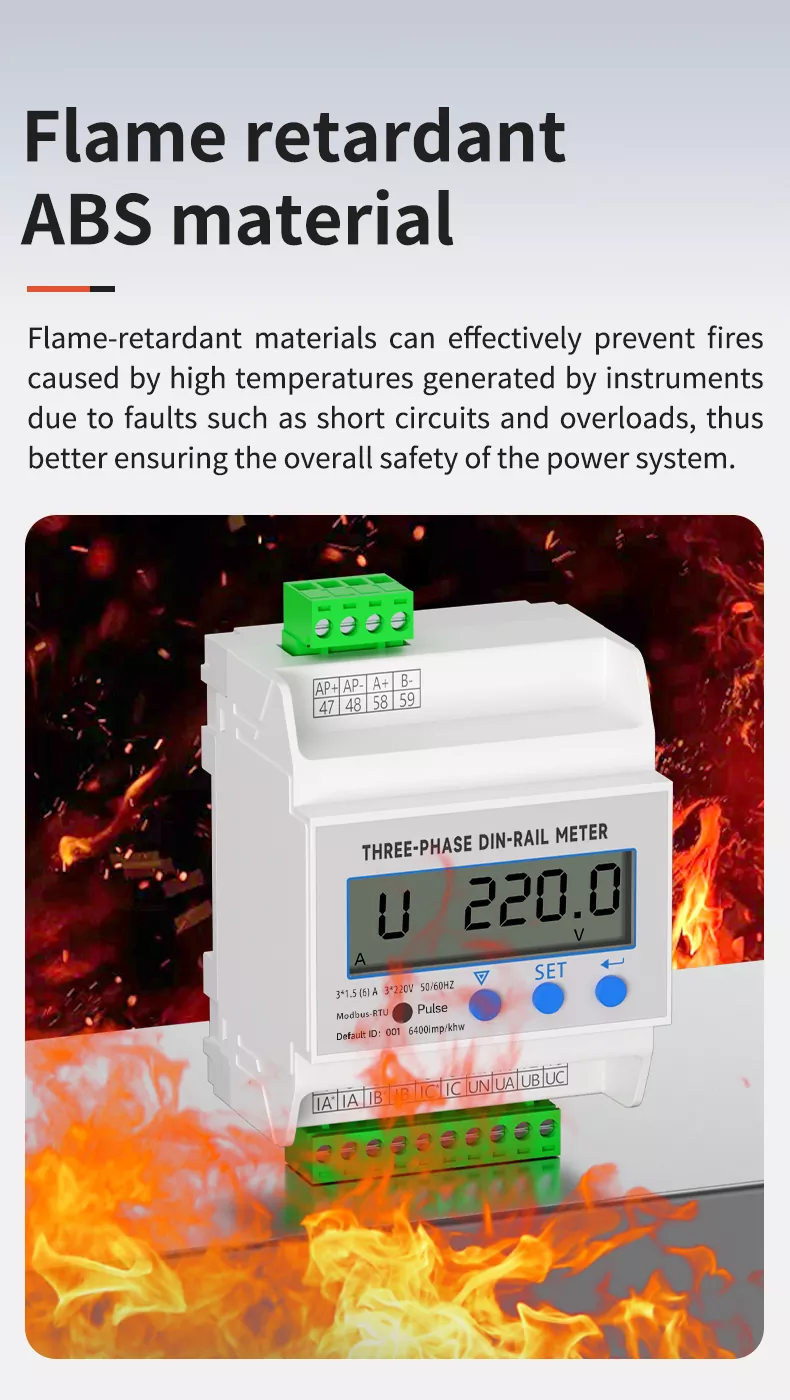

Ognioodporny materiał ABS

Obudowa wykonana jest z wysokiej jakości ognioodpornego materiału ABS, który może skutecznie zapobiegać pożarom spowodowanym wysokimi temperaturami generowanymi przez awarie przyrządów, takie jak zwarcia i przeciążenia. Taka konstrukcja zasadniczo eliminuje zagrożenia bezpieczeństwa pożarowego, zapewniając niezawodną ochronę całego systemu elektroenergetycznego.

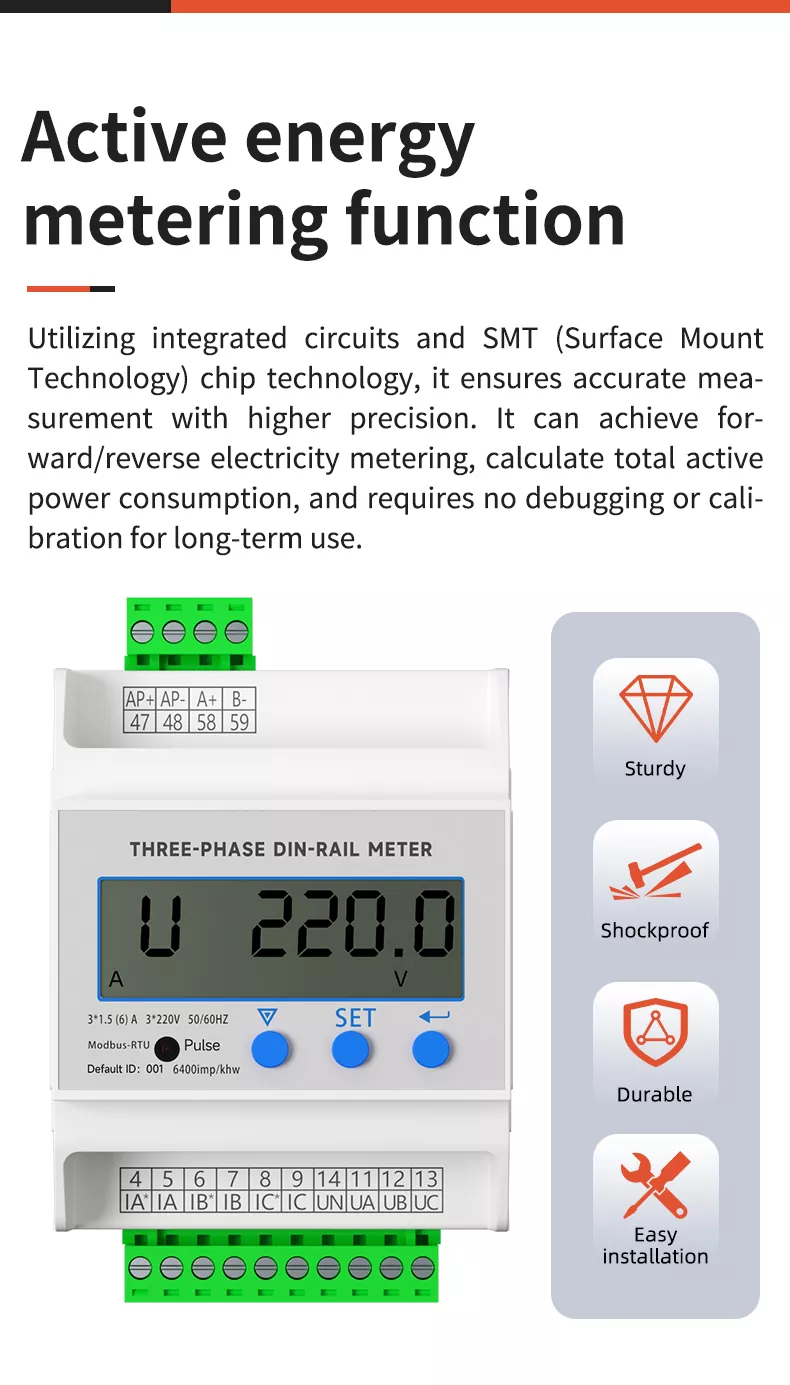

Funkcja pomiaru energii czynnej

Wykorzystując układy scalone i technologię chipów SMT, miernik zapewnia dokładny pomiar z precyzją 0,5 poziomu. Obsługuje pomiar energii elektrycznej do przodu/do tyłu, oblicza całkowite zużycie energii czynnej i nie wymaga debugowania ani kalibracji w przypadku długotrwałego użytkowania. Charakteryzuje się również silną zdolnością przeciwzakłóceniową, zapewniając stabilny pomiar nawet w złożonych środowiskach elektromagnetycznych.

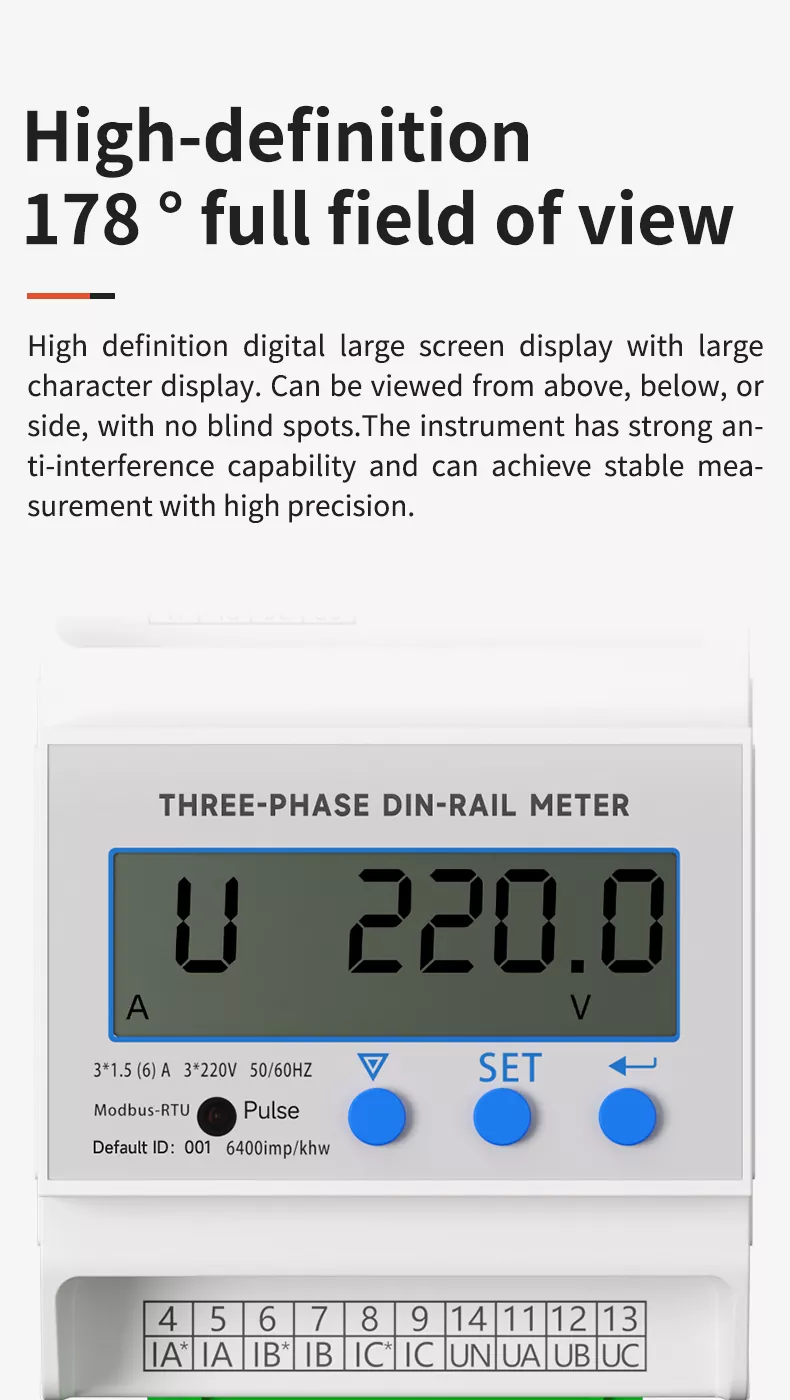

Pełne pole widzenia w wysokiej rozdzielczości 178°

Wyposażony w duży cyfrowy ekran o wysokiej rozdzielczości, miernik wyświetla duże, wyraźne znaki, które można oglądać z góry, z dołu lub z dowolnej strony, bez martwych punktów. Silna zdolność przeciwzakłóceniowa zapewnia stabilny i precyzyjny pomiar, dzięki czemu odczyt danych jest wygodny i dokładny w różnych scenariuszach pracy.

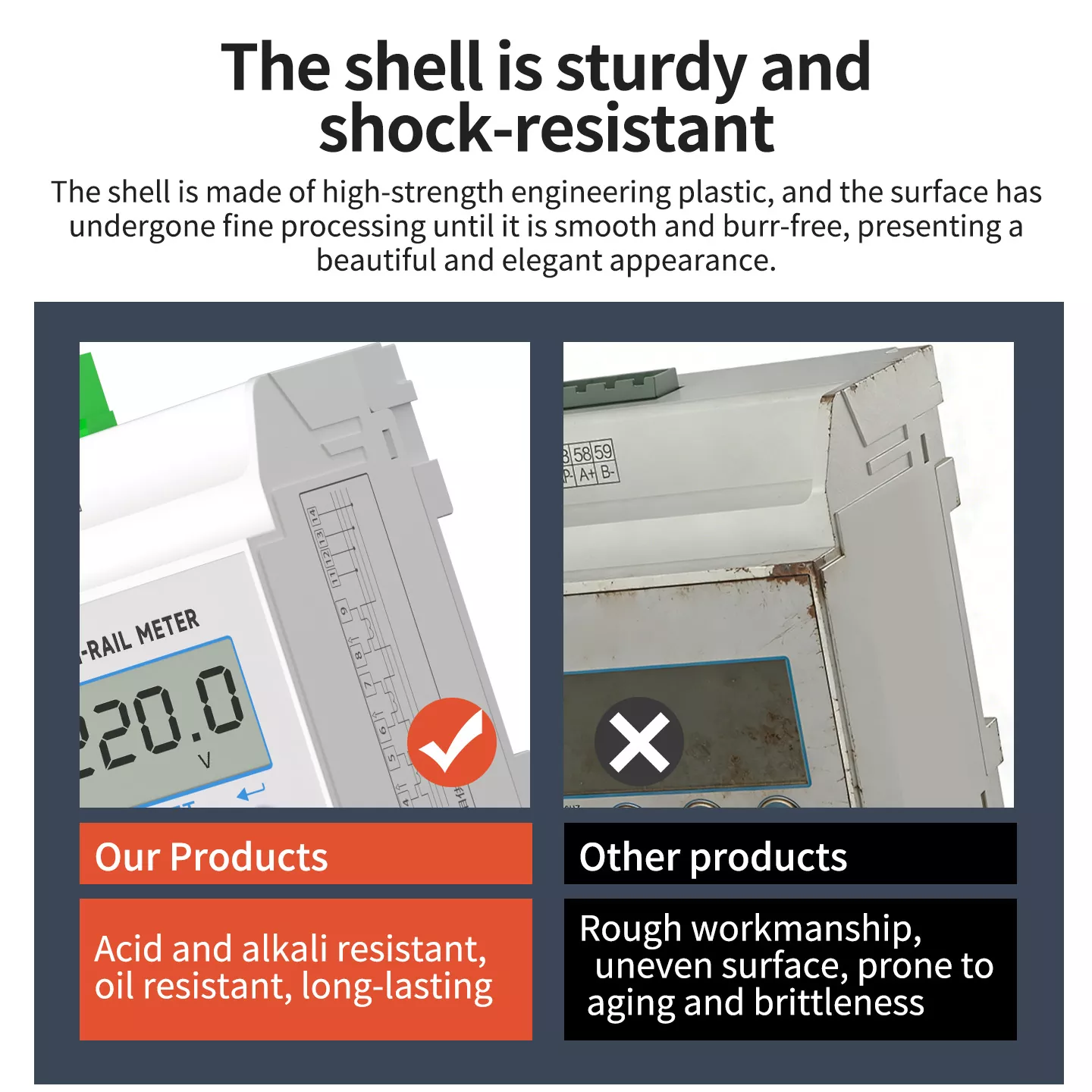

Nasze produkty a inne produkty

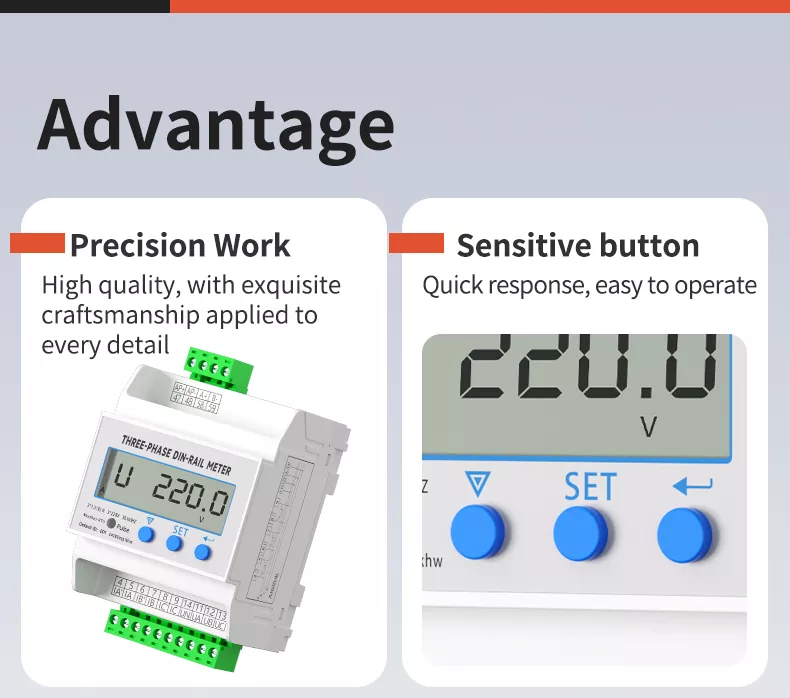

Podstawowa zaleta

1. Precyzja pracy: Znakomity kunszt zastosowany w każdym szczególe, zapewniający wysoką jakość i stałą wydajność.

2. Czuły przycisk: szybka reakcja, łatwy w obsłudze, wspierający konfigurację parametrów i przełączanie danych.

3. Wytrzymały i odporny na wstrząsy: obudowa o wysokiej wytrzymałości i solidna konstrukcja, odporna na wibracje mechaniczne i uderzenia.

4. Łatwa instalacja: Kompatybilny ze standardowymi szynami prowadzącymi DIN35mm, odblokowujący więcej scenariuszy użytkowania.

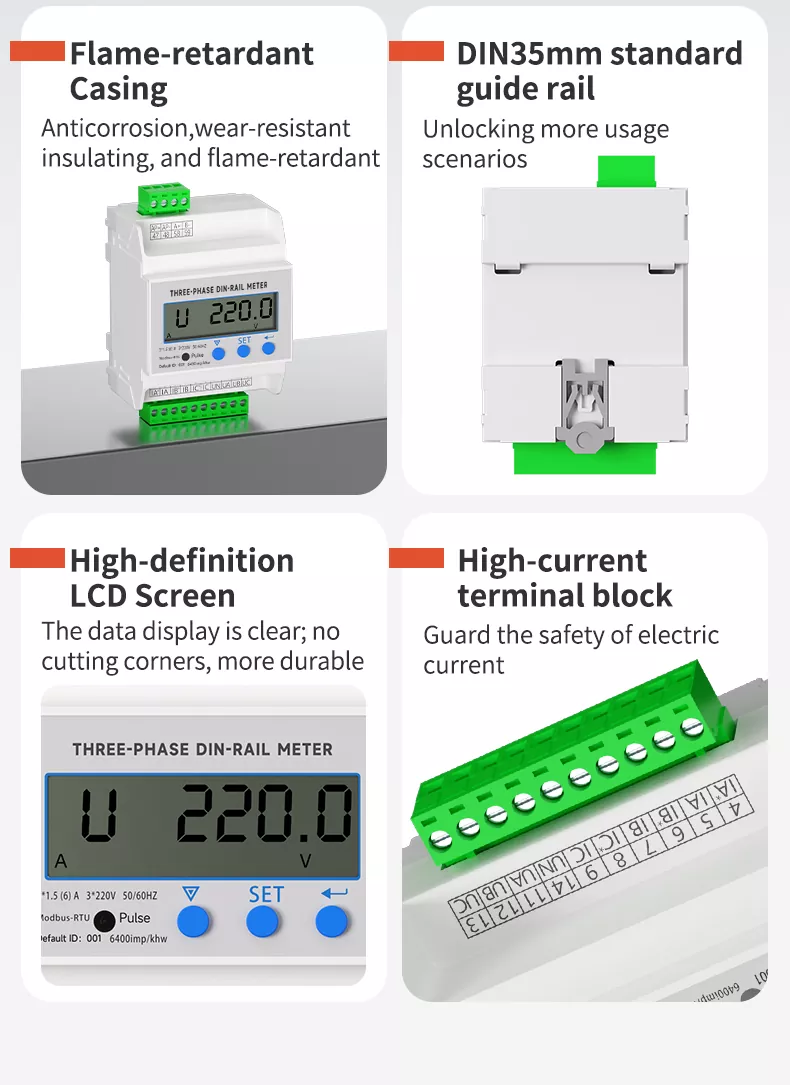

Cztery główne punkty sprzedaży

• Obudowa ognioodporna: antykorozyjna, odporna na zużycie, izolująca i trudnopalna, zapewniająca bezpieczeństwo i trwałość.

• Standardowa szyna prowadząca DIN35mm: Uniwersalna metoda montażu, odpowiednia do różnych szaf rozdzielczych i przemysłowych paneli sterowania.

• Ekran LCD o wysokiej rozdzielczości: Wyraźny wyświetlacz danych bez ostrych narożników, łatwy do odczytania pod dowolnym kątem.

• Wysokoprądowa listwa zaciskowa: Zaciski miedziane o dużej przewodności, chroniące bezpieczeństwo prądu elektrycznego.

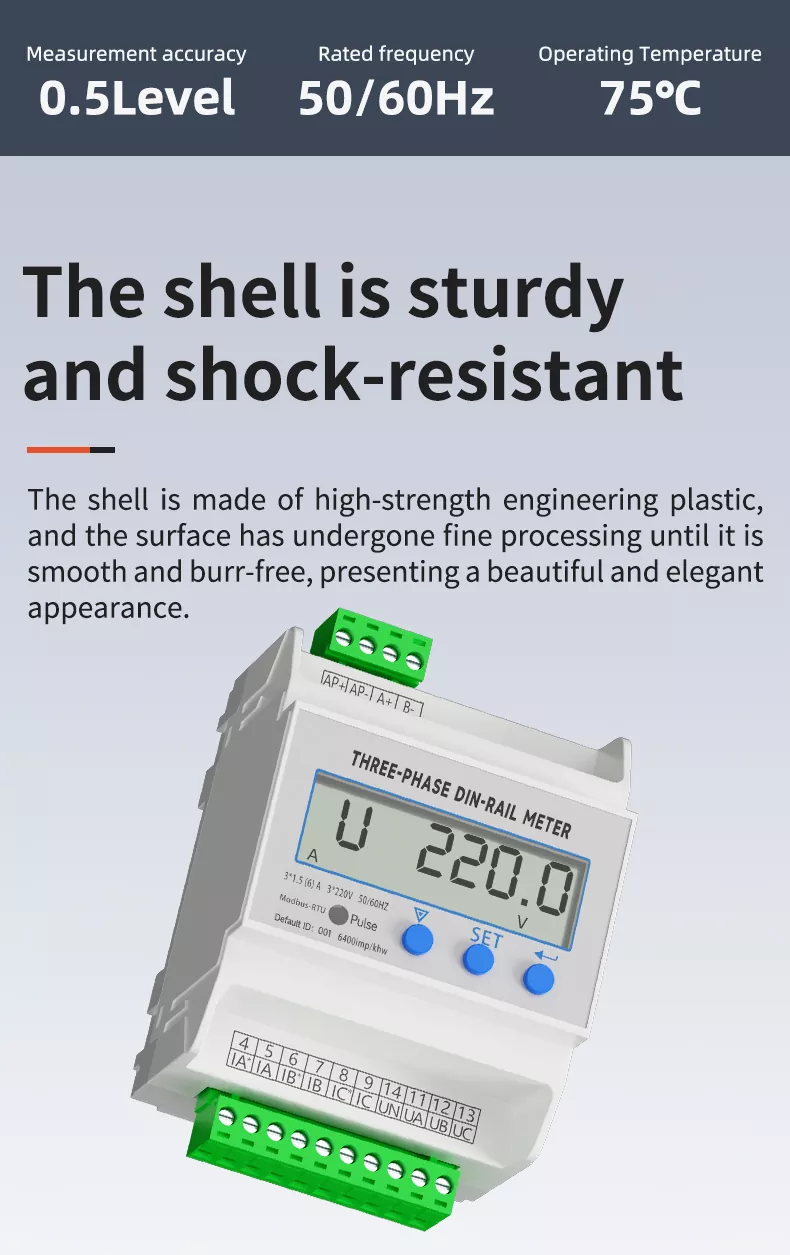

Obudowa jest solidna i odporna na wstrząsy

Obudowa wykonana jest z tworzywa sztucznego o wysokiej wytrzymałości, z gładką i pozbawioną zadziorów powierzchnią po dokładnej obróbce, co zapewnia piękny i elegancki wygląd. Charakteryzuje się doskonałą odpornością na wstrząsy i ściskanie, jest w stanie wytrzymać wibracje mechaniczne i uderzenia w środowiskach przemysłowych, zapewniając długoterminową stabilną pracę.

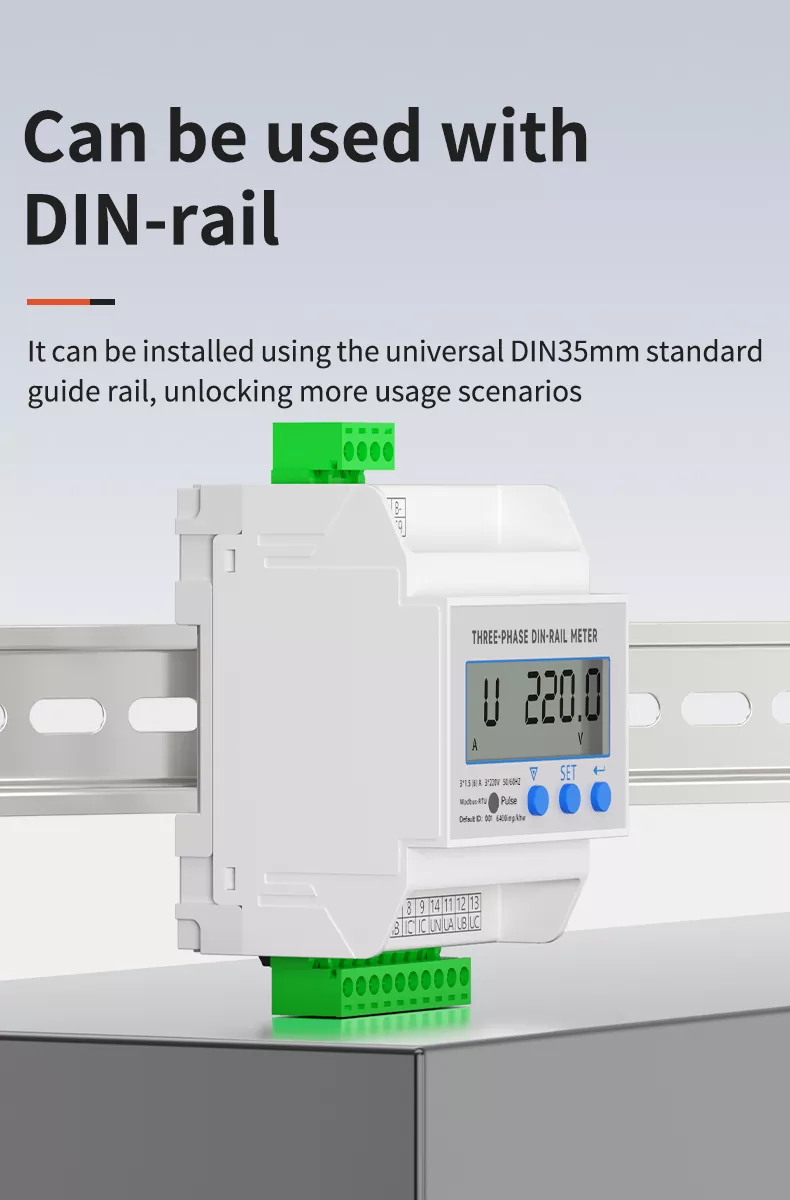

Może być używany z szyną DIN

Można go zainstalować za pomocą uniwersalnej standardowej szyny prowadzącej DIN35mm, odblokowując więcej scenariuszy użytkowania. Zatrzaskowa klamra montażowa umożliwia montaż i demontaż bez użycia narzędzi, co ułatwia instalację, konserwację i wymianę w szafach rozdzielczych i przemysłowych panelach sterowania.

Powszechnie używane

Trójfazowy miernik mocy na szynę Din jest szeroko stosowany w wielu gałęziach przemysłu:

• Podstacja: monitorowanie w czasie rzeczywistym napięcia, prądu i stabilności sieci w sieci.

• Urządzenia automatyki: Monitorowanie parametrów mocy robotów przemysłowych i maszyn CNC.

• Produkcja przepływowa: śledzenie stanu zasilania w celu optymalizacji wydajności i bezpieczeństwa linii produkcyjnej.

• Szafka rozdzielcza: Podstawowy komponent monitorujący dla systemów dystrybucji energii niskiego napięcia.

• Budynek mieszkalny: Monitorowanie zasilania trójfazowego w kompleksach komercyjnych i mieszkalnych.

• Dom towarowy: Zapewnienie stabilnego zasilania wind, oświetlenia i sprzętu krytycznego.

Autorytatywna certyfikacja

Miernik przeszedł wielostronne profesjonalne inspekcje, w tym rygorystyczne testy przeprowadzone przez Instytut Metrologii Jiangsu, i uzyskał autorytatywne certyfikaty, takie jak MA i CNAS. W całym procesie produkcyjnym wdrażana jest ścisła kontrola jakości, aby zapewnić niezawodną jakość, zapewniając solidną gwarancję zamówień masowych i długoterminowej współpracy.

Parametry produktu

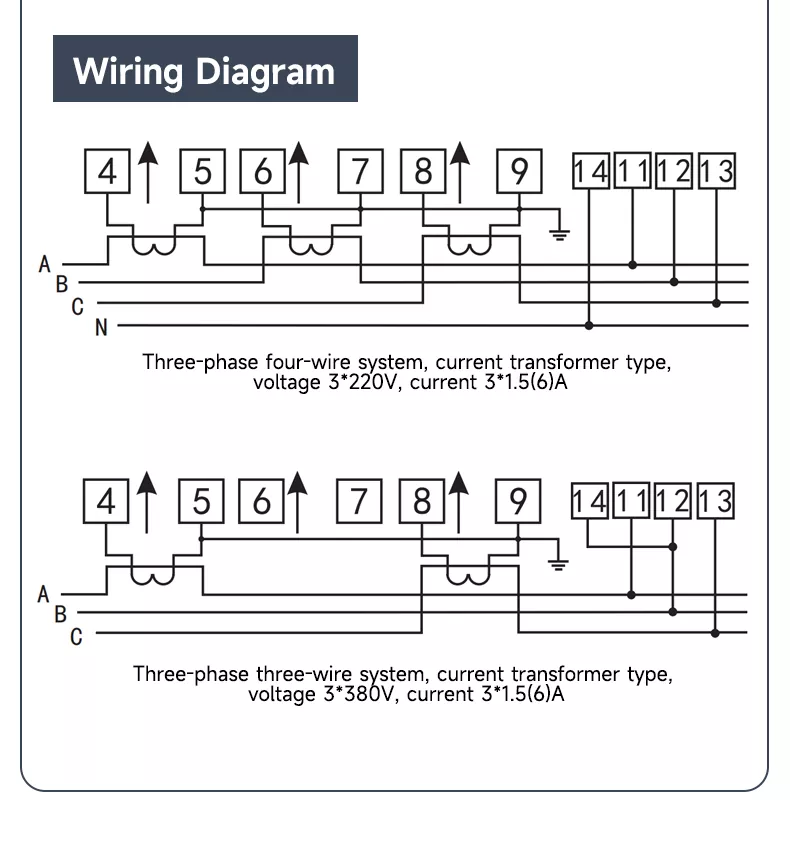

Schemat okablowania

Trójfazowy system czteroprzewodowy (typ przekładnika prądowego)

• Napięcie: 3×220V

• Prąd: 3×1,5(6)A

• Podłączyć zaciski 4 9 do przekładników prądowych, a zaciski 11 14 do przewodów napięciowych i neutralnych.

Trójfazowy system trójprzewodowy (typ przekładnika prądowego)

• Napięcie: 3×380V

• Prąd: 3×1,5(6)A

• Podłączyć zaciski 4 9 do przekładników prądowych, a zaciski 11 13 do linii napięciowych.

Uproszczona konstrukcja okablowania z wyraźnymi oznaczeniami zacisków zapewnia szybką i bezbłędną instalację.

Wymiary produktu
