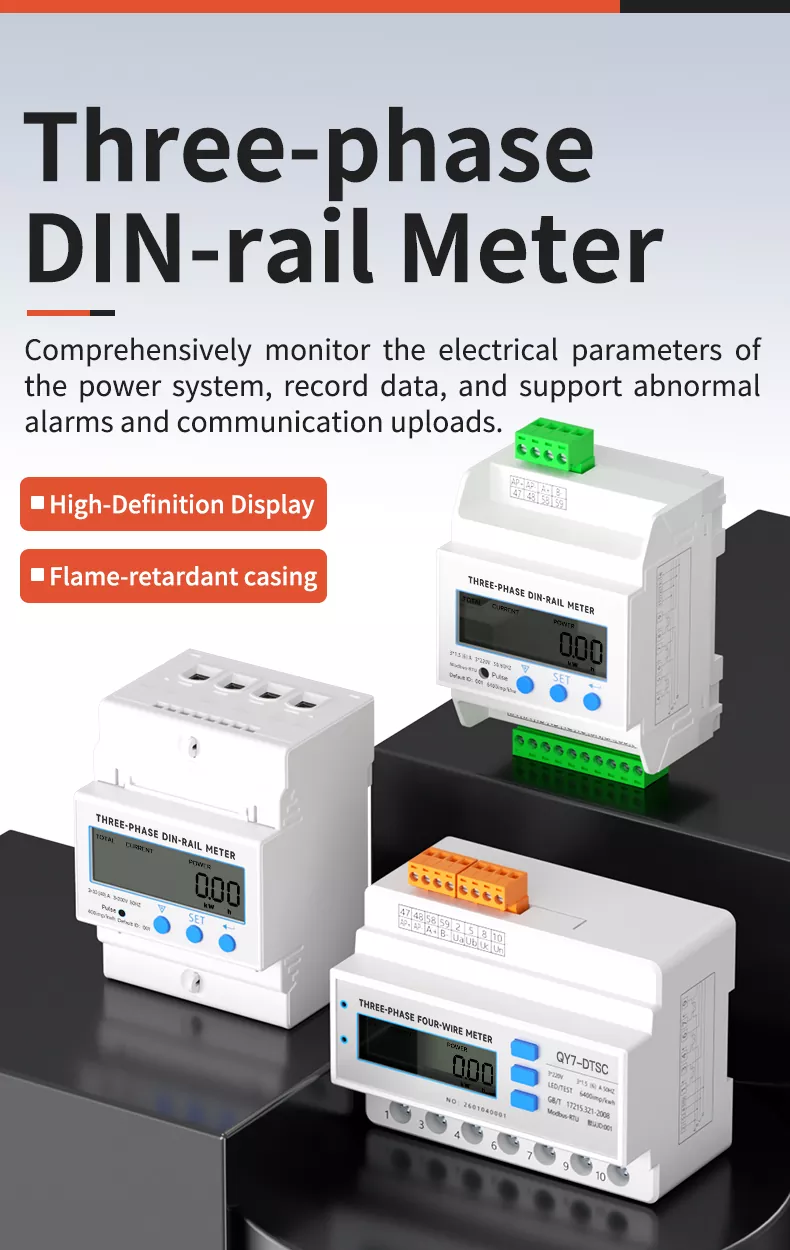

Trójfazowy wielofunkcyjny miernik transformatorowy na szynę Din

Nasz trójfazowy wielofunkcyjny miernik transformatorowy 4P na szynę DIN to wysoce precyzyjny, inteligentny licznik energii przeznaczony do kompleksowego monitorowania parametrów elektrycznych systemu elektroenergetycznego. Obsługuje rejestrację danych w czasie rzeczywistym, powiadomienia o nietypowych alarmach i przesyłanie komunikacji Modbus RTU. Dzięki zastosowaniu układów scalonych i technologii chipów SMT zapewnia dokładny pomiar z dokładnością 0,5 poziomu. Obudowa z ognioodpornego ABS jest odporna na kwasy i zasady, olejoodporna i trwała. Jest szeroko stosowany w automatyce przemysłowej, dystrybucji energii, zarządzaniu energią i innych scenariuszach, zapewniając niezawodne wsparcie danych dla bezpiecznego i wydajnego zasilania.

WSTĘP FIRMY

Zajmuje się świadczeniem kompleksowych usług w zakresie sterowania automatyką przemysłową. Zaspokajaj potrzeby wszystkich aspektów systemu elektroenergetycznego dzięki precyzyjnym, niezawodnym, energooszczędnym i przyjaznym dla środowiska inteligentnym produktom do dystrybucji energii. Przestrzegamy ścisłej kontroli jakości, od prac badawczo-rozwojowych po produkcję, zapewniając, że każdy produkt spełnia międzynarodowe standardy, i staramy się być zaufanym partnerem dla klientów na całym świecie w branży elektrycznego sprzętu pomiarowego.

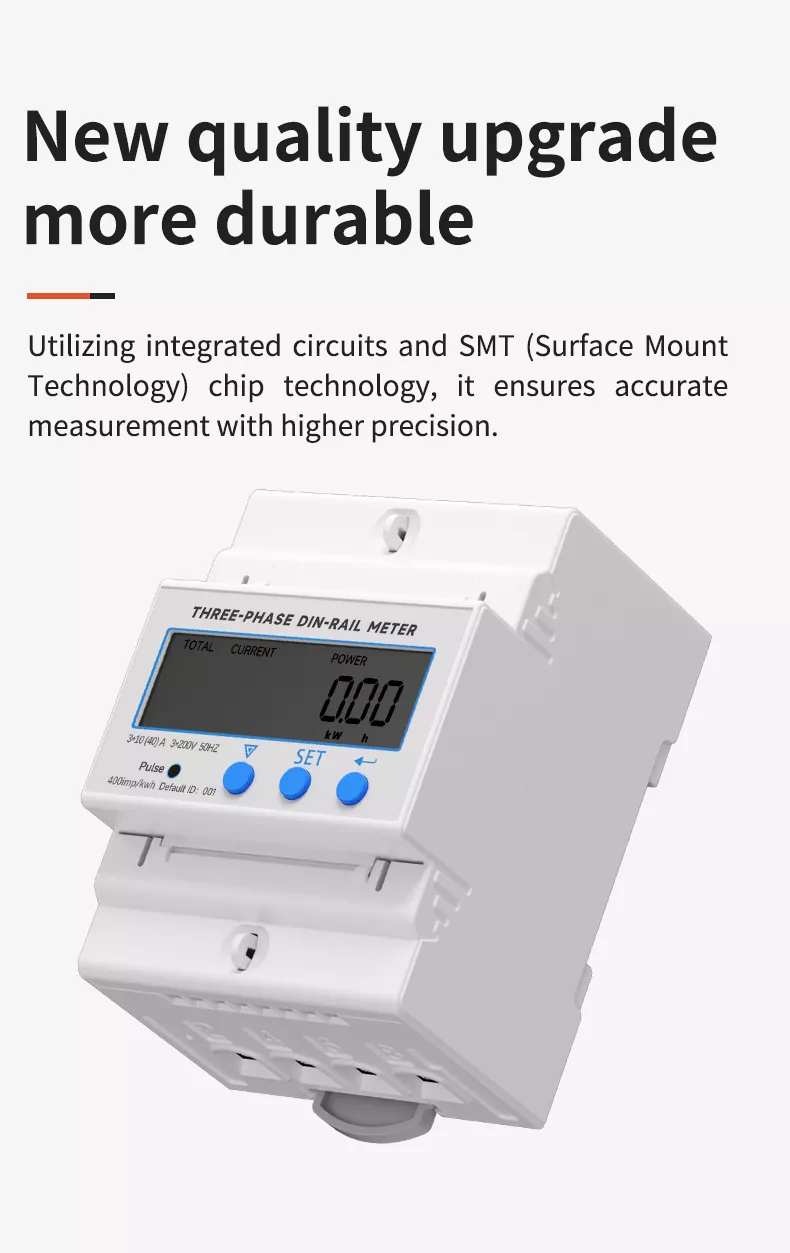

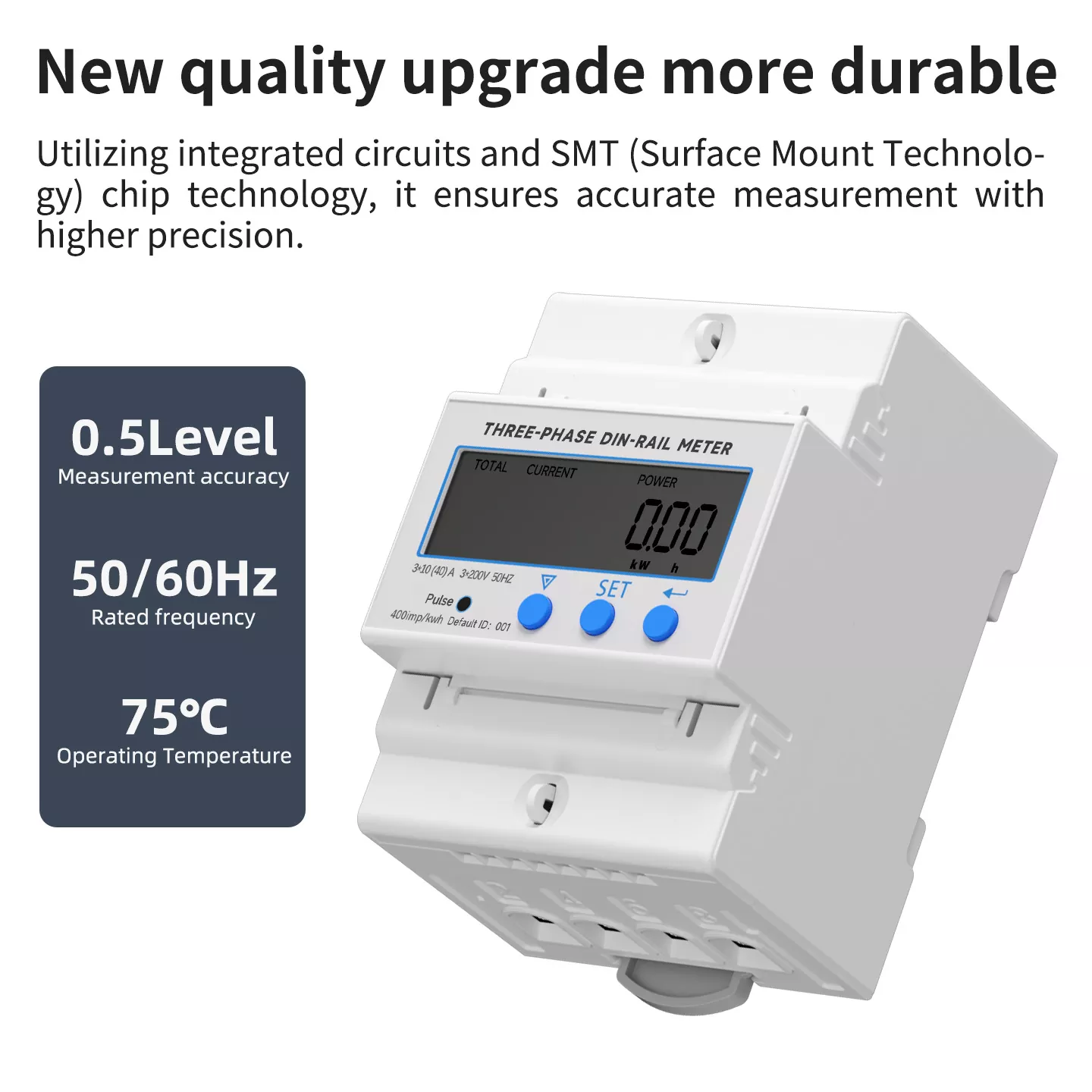

NOWA JAKOŚĆ I WIĘKSZA TRWAŁOŚĆ

Nasz trójfazowy licznik na szynę DIN został poddany pełnej modernizacji jakościowej. Wykorzystujemy układy scalone i technologię chipów SMT, aby zapewnić wyższą precyzję i stabilność pomiaru. Obudowa wykonana jest z trudnopalnego materiału ABS o wysokiej wytrzymałości, który jest odporny na kwasy i zasady, olejoodporny, zapobiegający starzeniu i wstrząsom. Każdy produkt przed opuszczeniem fabryki przechodzi rygorystyczny test starzenia, kalibrację dokładności i test napięcia wytrzymywanego. Może działać stabilnie przez długi czas w trudnych warunkach przemysłowych, zapewniając większe bezpieczeństwo i dłuższą żywotność.

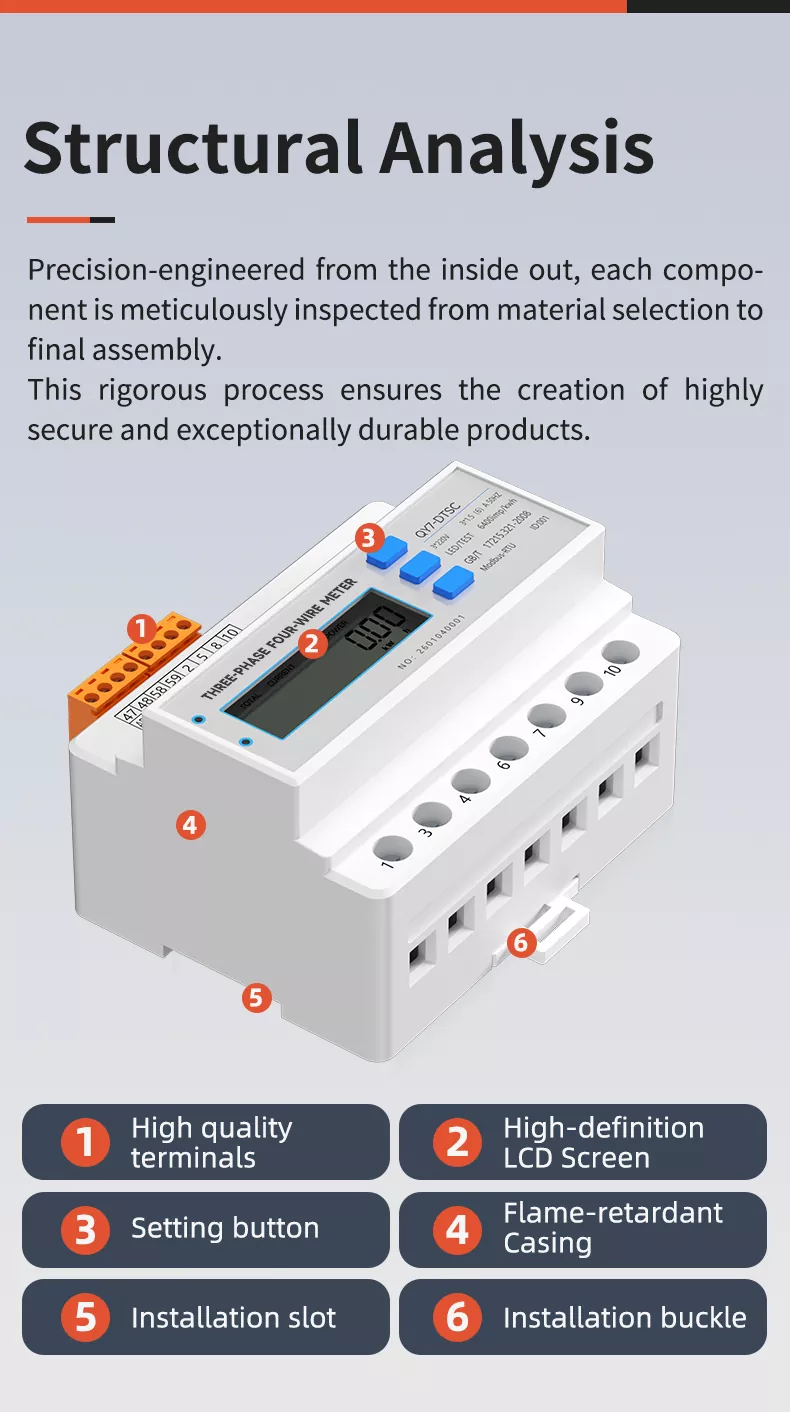

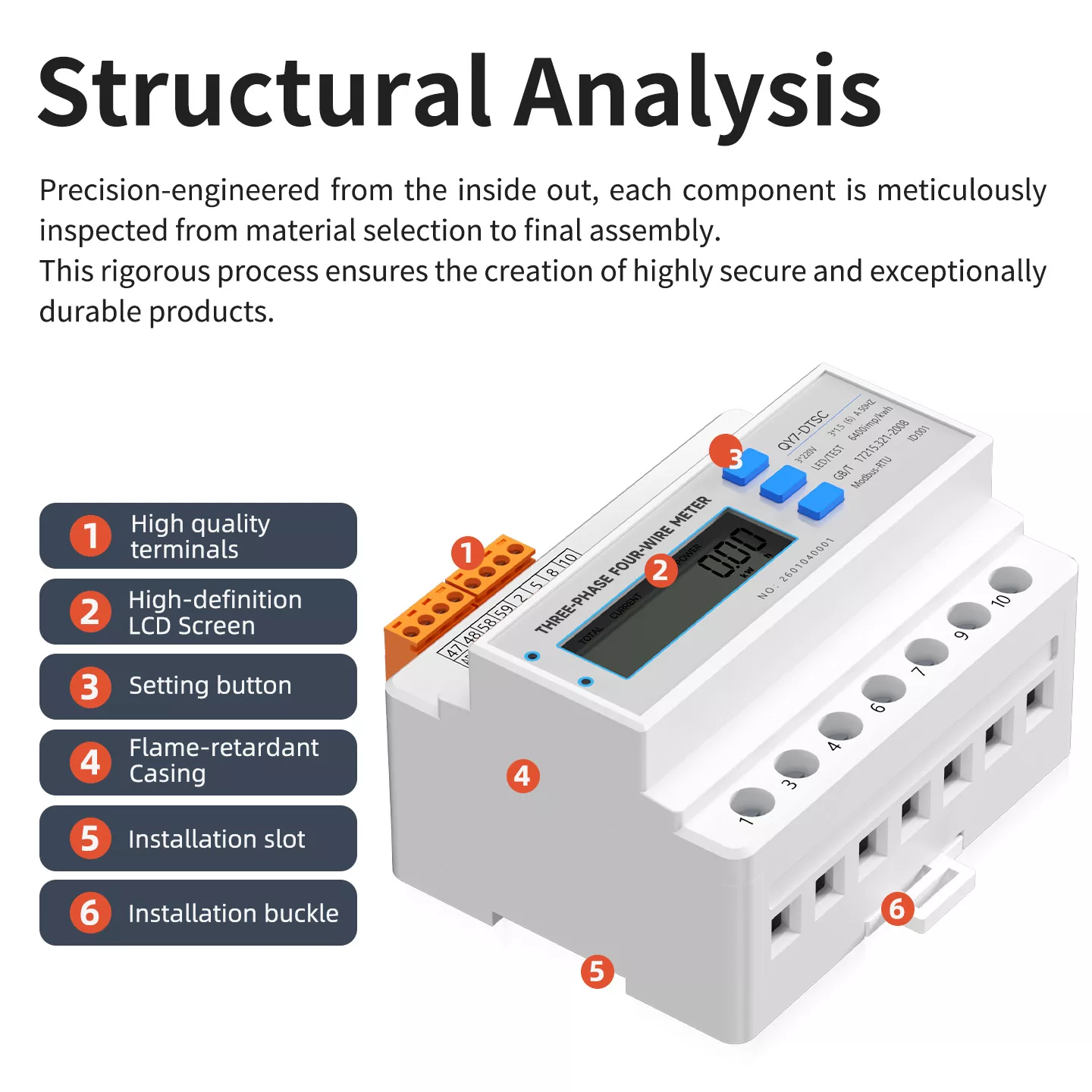

ANALIZA STRUKTURALNA

Miernik ma zwartą i naukową strukturę, zawierającą 6 podstawowych komponentów:

1. WYSOKIEJ JAKOŚCI ZACISKI: Wykonane z miedzi o wysokiej przewodności, zapewniające szybką moc wyjściową i niskie straty, z dużą odpornością na przeciążenia.

2. EKRAN LCD O WYSOKIEJ ROZDZIELCZOŚCI: pełne pole widzenia 178°, duży wyświetlacz znaków, brak martwych punktów do odczytu, wyraźna prezentacja danych.

3. PRZYCISKI USTAWIEŃ: Czułe i responsywne, łatwe w obsłudze, obsługujące ustawianie parametrów i zapytanie o dane.

4. OBUDOWA NIEPALNA: Tworzywo sztuczne o wysokiej wytrzymałości, odporne na starzenie i korozję, zapewniające niezawodną ochronę.

5. GNIAZDO MONTAŻOWE: Standardowa konstrukcja na szynę DIN35 mm, kompatybilna z różnymi szafami rozdzielczymi, łatwa do szybkiego montażu.

6. ZACISK MONTAŻOWY: Mocny i stabilny, zapewniający pewne zamocowanie miernika na szynie prowadzącej i niełatwy do poluzowania pod wpływem wibracji.

WYSOKA PRECYZJA POMIARU I STABILNA WYDAJNOŚĆ

Nasz miernik wykorzystuje zaawansowane układy scalone i technologię chipów SMT, z dokładnością pomiaru poziomu 0,5, która może dokładnie mierzyć napięcie, prąd, moc, energię i inne parametry elektryczne. Rdzeń o wysokiej przepuszczalności i precyzyjna technologia uzwojenia zapewniają niskie straty mocy i silną zdolność przeciwzakłóceniową. Może utrzymać stabilną moc wyjściową danych nawet w złożonych środowiskach elektromagnetycznych, w pełni spełniając wymagania dotyczące pomiarów i pomiarów klasy przemysłowej. Skorupa jest solidna i odporna na wstrząsy, a jej powierzchnia jest drobno obrobiona, gładka i pozbawiona zadziorów, co zapewnia piękny i elegancki wygląd.

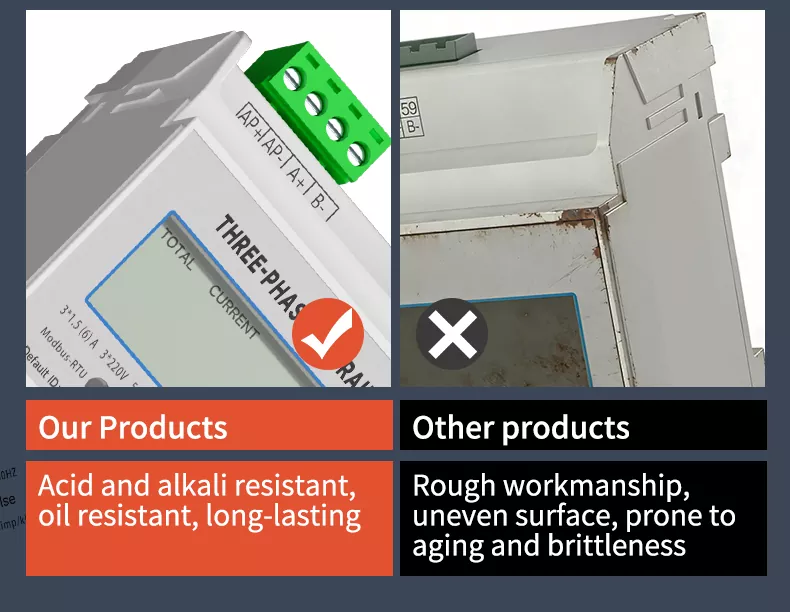

NASZE PRODUKTY A. INNE PRODUKTY

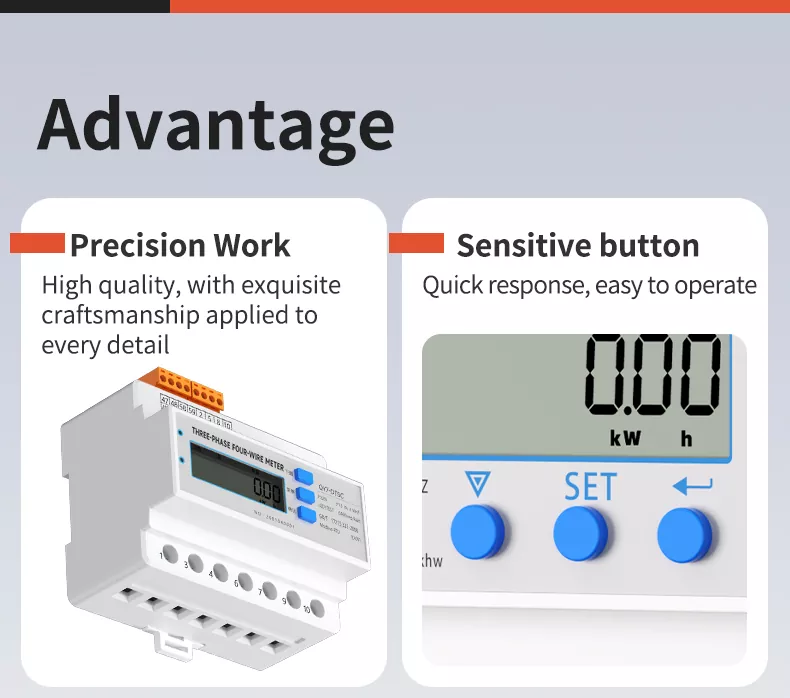

PODSTAWOWA ZALETA

WYSOKA PRECYZJA: Dokładność pomiaru na poziomie 0,5, zapewniająca dokładny pomiar energii i monitorowanie danych.

OBUDOWA NIEPALNA: Materiał ABS o wysokiej wytrzymałości, skutecznie zapobiegający pożarom spowodowanym zwarciami i przeciążeniami.

ŁATWA INSTALACJA: montaż na standardowej szynie DIN35 mm, proste okablowanie „od góry do dołu”, szybkie wdrażanie.

SILNA KOMPATYBILNOŚĆ: Obsługuje zarówno połączenie bezpośrednie, jak i transformatorowe, kompatybilne z trójfazowymi systemami trójprzewodowymi i czteroprzewodowymi.

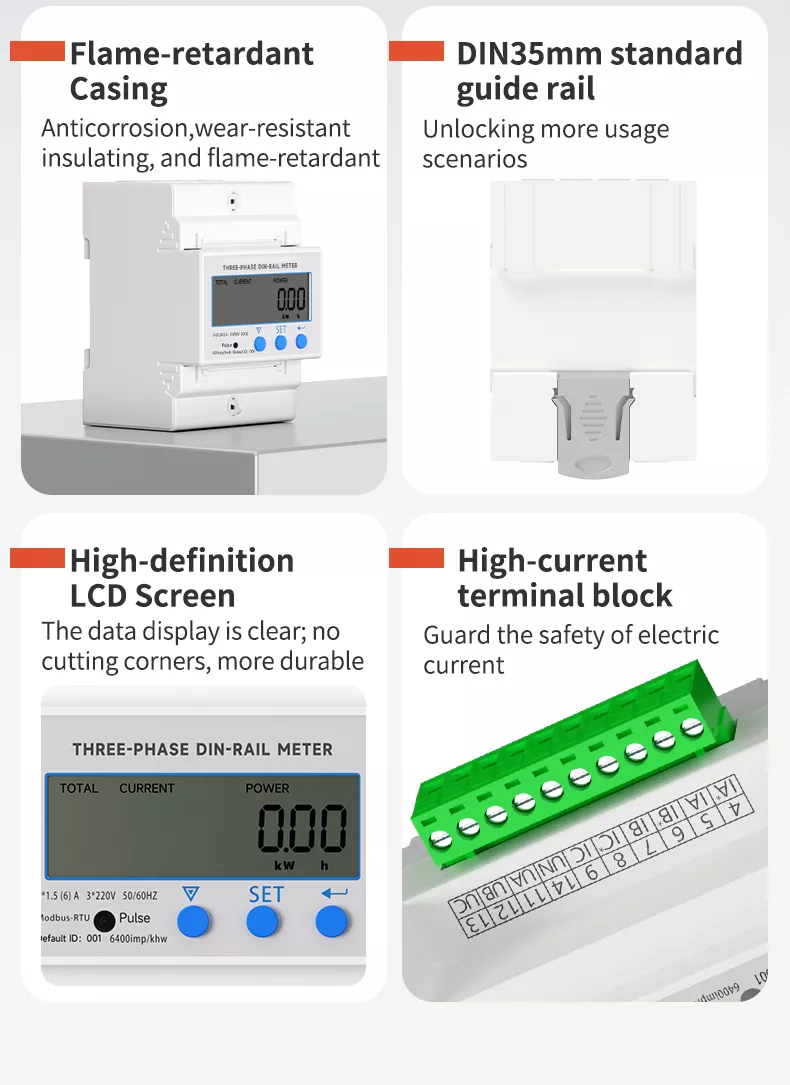

CZTERY GŁÓWNE PUNKTY SPRZEDAŻY

• OBUDOWA OGRANICZAJĄCA OGIEŃ: Odporna na korozję, odporna na zużycie, izolująca i trudnopalna, zapewniająca długotrwałe bezpieczne użytkowanie.

• STANDARDOWA PROWADNICA DIN35 MM: Odblokowanie większej liczby scenariuszy użytkowania, kompatybilność z różnymi szafami rozdzielczymi i sprzętem elektrycznym.

• EKRAN LCD O WYSOKIEJ ROZDZIELCZOŚCI: pełne pole widzenia 178°, wyraźny wyświetlacz danych, brak martwych punktów do odczytu.

• BLOK ZACISKOWY WYSOKOPRĄDOWY: Wykonany z miedzi o wysokiej przewodności, zapewniający bezpieczeństwo prądu elektrycznego, charakteryzujący się niskimi stratami i dużą szybkością wyjściową.

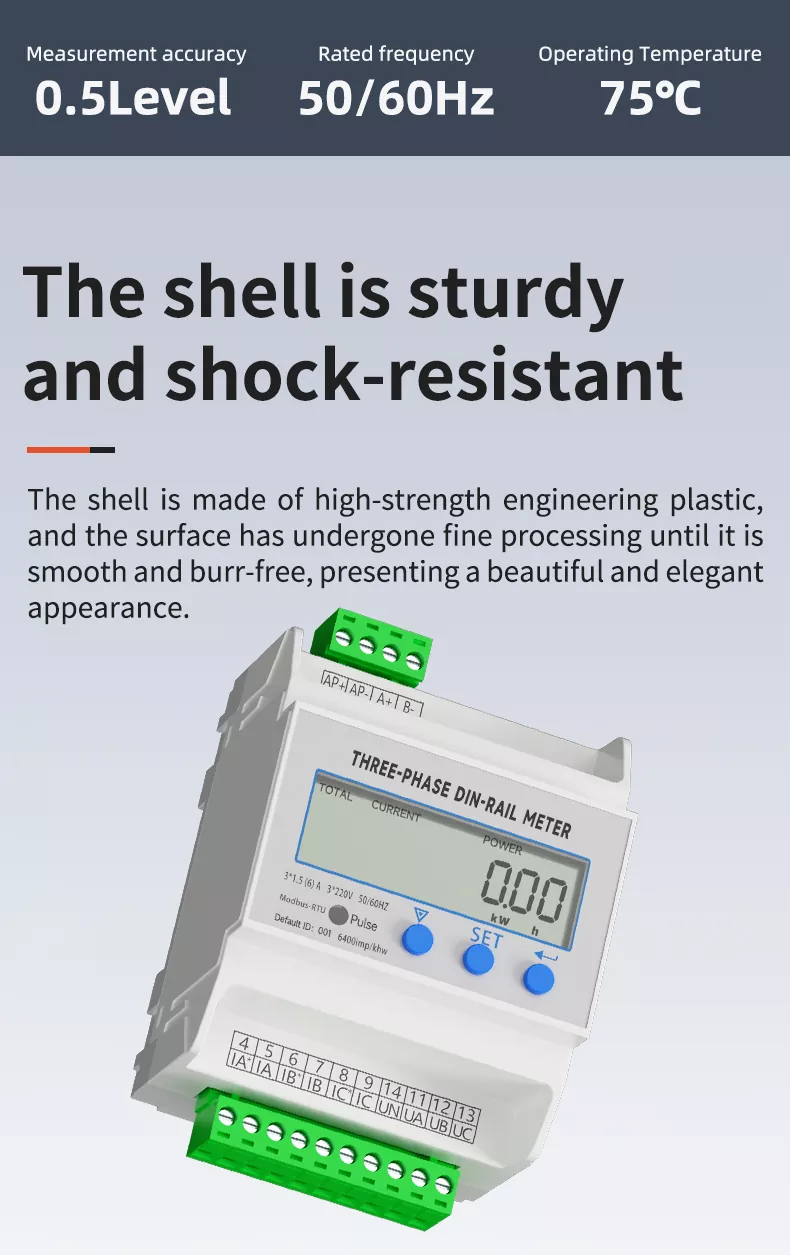

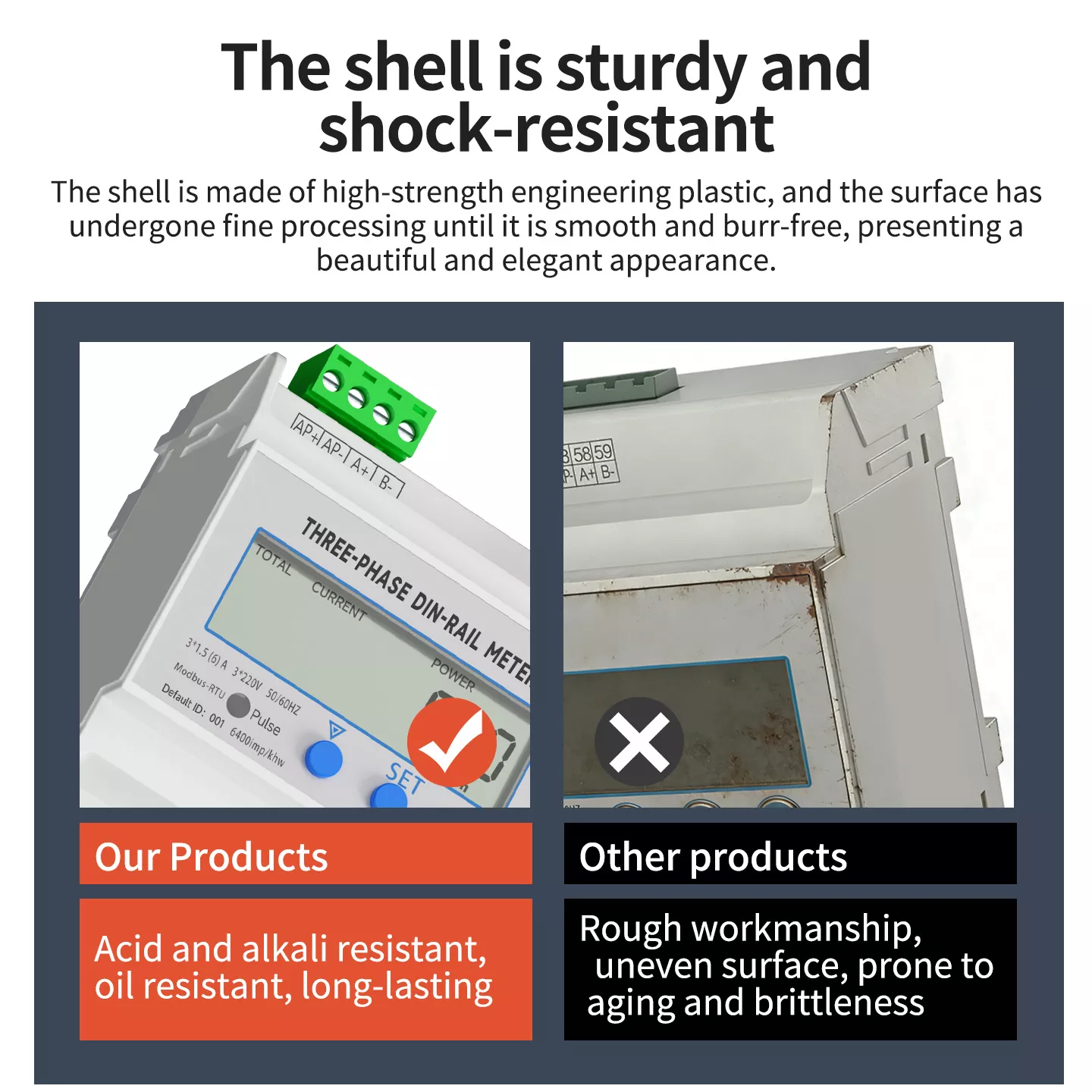

KORPUS JEST WYTRZYMAŁY I ODPORNY NA WSTRZĄSY

Obudowa wykonana jest z tworzywa sztucznego o wysokiej wytrzymałości, a powierzchnia została poddana dokładnej obróbce, aż stanie się gładka i wolna od zadziorów, co zapewnia piękny i elegancki wygląd. Ma doskonałą odporność na wstrząsy i ściskanie, jest odporny na codzienne kolizje i wibracje mechaniczne oraz nie odkształca się ani nie uszkadza. Materiał jest odporny na korozję i starzenie, nadaje się do długotrwałego, stabilnego stosowania w różnych złożonych środowiskach przemysłowych, w zakresie temperatur roboczych 20 ~ 70°C (ulepszone modele do 75°C).

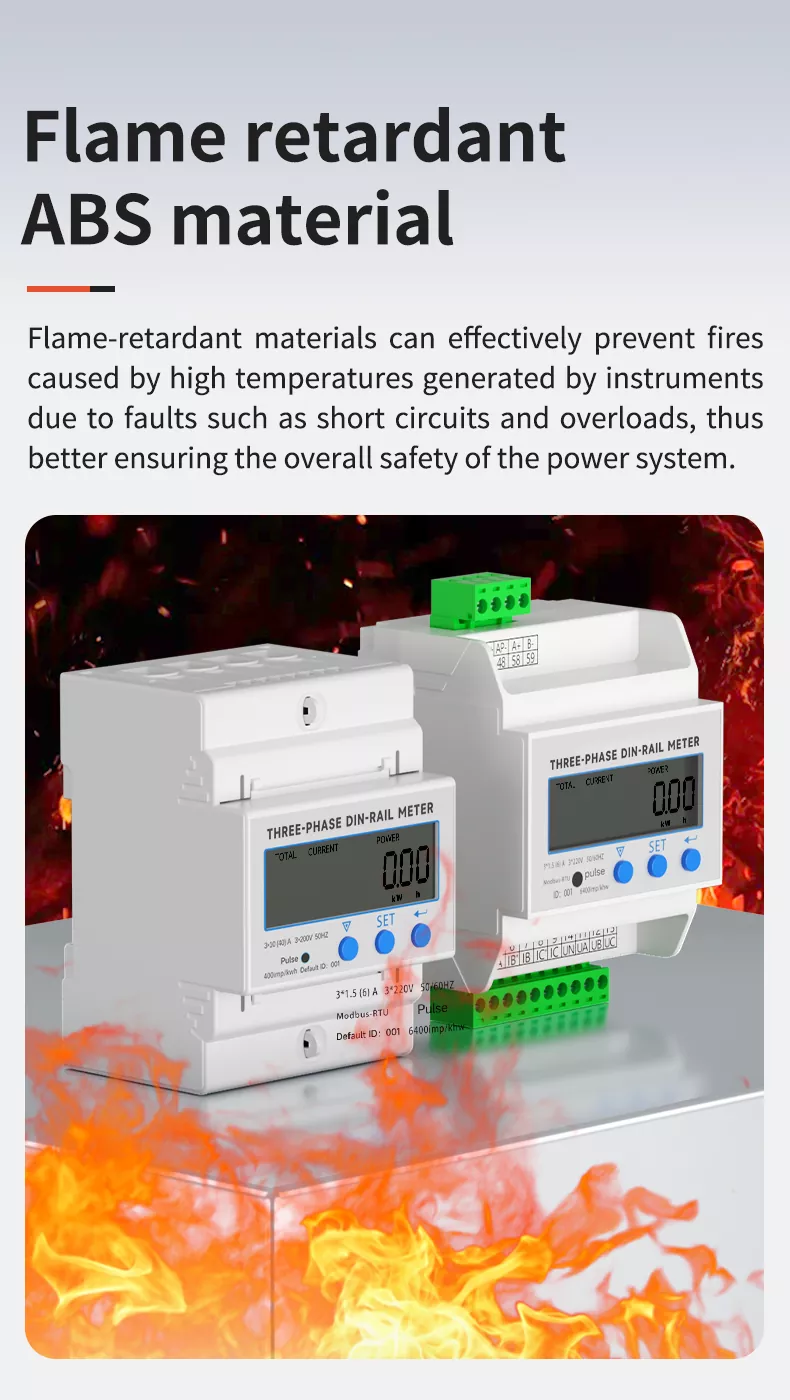

NIEPALNY MATERIAŁ ABS

W powłoce zastosowano wysokowydajne, ognioodporne tworzywo konstrukcyjne ABS o doskonałych właściwościach ognioodpornych i izolacyjnych. Może skutecznie hamować spalanie i zapobiegać pożarom spowodowanym wysokimi temperaturami generowanymi przez przyrządy z powodu usterek, takich jak zwarcia i przeciążenia, zapewniając w ten sposób lepsze ogólne bezpieczeństwo systemu elektroenergetycznego. Materiał jest również odporny na kwasy i zasady, olejoodporny i zapobiegający starzeniu, a także ma długą żywotność.

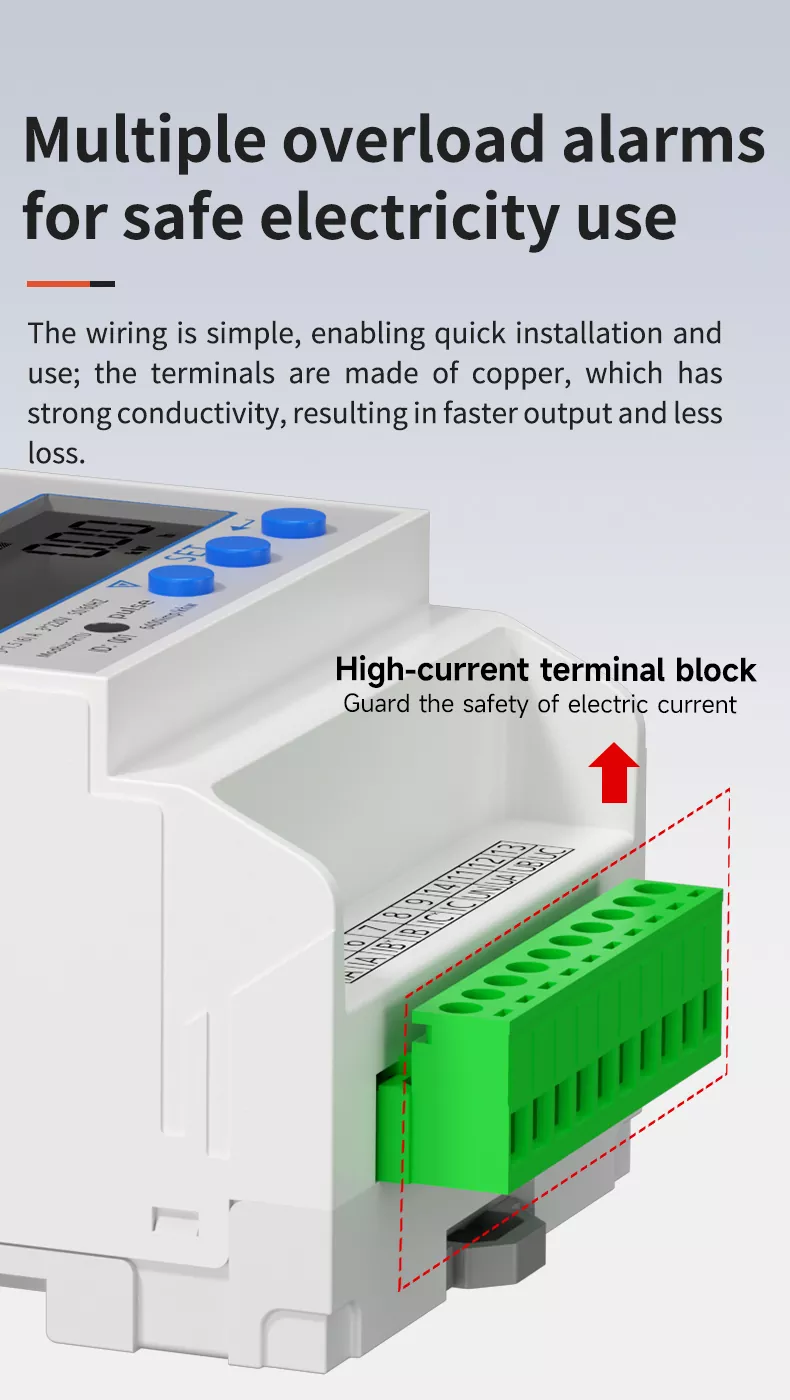

WIELE ALARMU PRZECIĄŻENIA DLA BEZPIECZNEGO KORZYSTANIA Z PRĄDU

Okablowanie jest proste, co umożliwia szybką instalację i użytkowanie; zaciski są wykonane z miedzi, która ma dobrą przewodność, co skutkuje szybszą mocą wyjściową i mniejszymi stratami. Miernik wyposażony jest w wiele funkcji alarmu przeciążenia, które mogą wywołać alarm w momencie, gdy prąd lub moc przekroczy ustawiony próg, przypominając użytkownikom o konieczności podjęcia działań w celu uniknięcia uszkodzenia sprzętu i wypadków związanych z bezpieczeństwem spowodowanych przeciążeniem, skutecznie chroniąc bezpieczeństwo użytkowania energii elektrycznej.

ŁATWE W INSTALACJI I BEZPIECZNE OKABLOWANIE

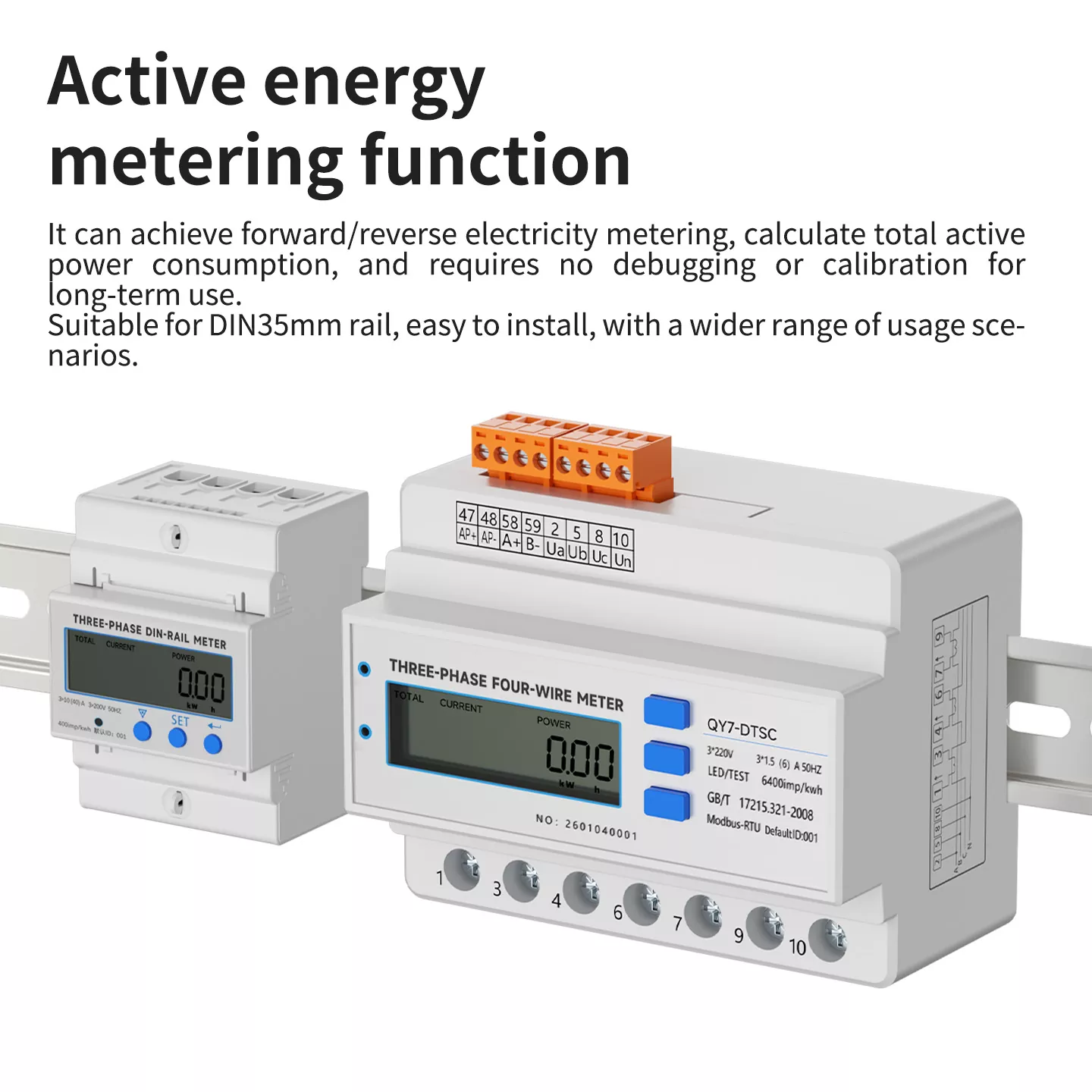

Miernik jest przystosowany do standardowej szyny prowadzącej DIN35mm, z łatwym montażem i demontażem, bez potrzeby stosowania skomplikowanych narzędzi. Metoda okablowania „od góry do dołu, od dołu” jest jasna i intuicyjna, z wyraźnym oznaczeniem zacisków, co pozwala skutecznie uniknąć nieprawidłowego okablowania. Wysokoprądowe zaciski miedziane są mocne i niezawodne, niełatwe do poluzowania pod wpływem długotrwałych wibracji, zapewniając bezpieczną i stabilną pracę. Może dokonywać pomiaru energii elektrycznej w przód/w tył, obliczać całkowite zużycie energii czynnej i nie wymaga debugowania ani kalibracji w przypadku długotrwałego użytkowania.

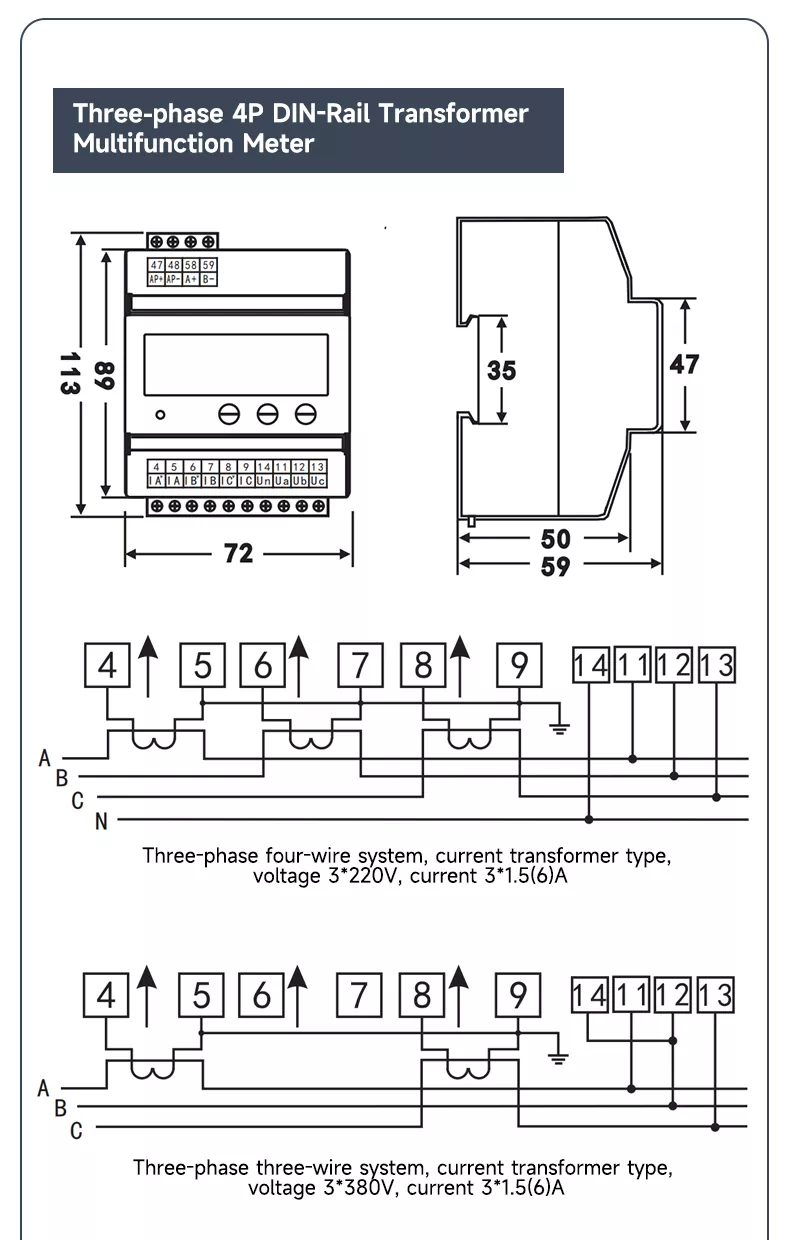

WYMIARY PRODUKTU (WŁAŚCIWE DLA MODELU 4P)

• WYMIARY CAŁKOWITE: 72 mm (szer.) × 89 mm (wys.) × 59 mm (gł.)

• WYMIARY MONTAŻOWE: Kompatybilne ze standardową szyną prowadzącą DIN35mm

• UKŁAD ZACISKÓW: 13 zacisków do wejścia prądowego/napięciowego i komunikacji

• ALTERNATYWNY TYP 4P DIRECT WYMIARY: 72 mm (szer.) × 66 mm (wys.) × 65 mm (gł.)

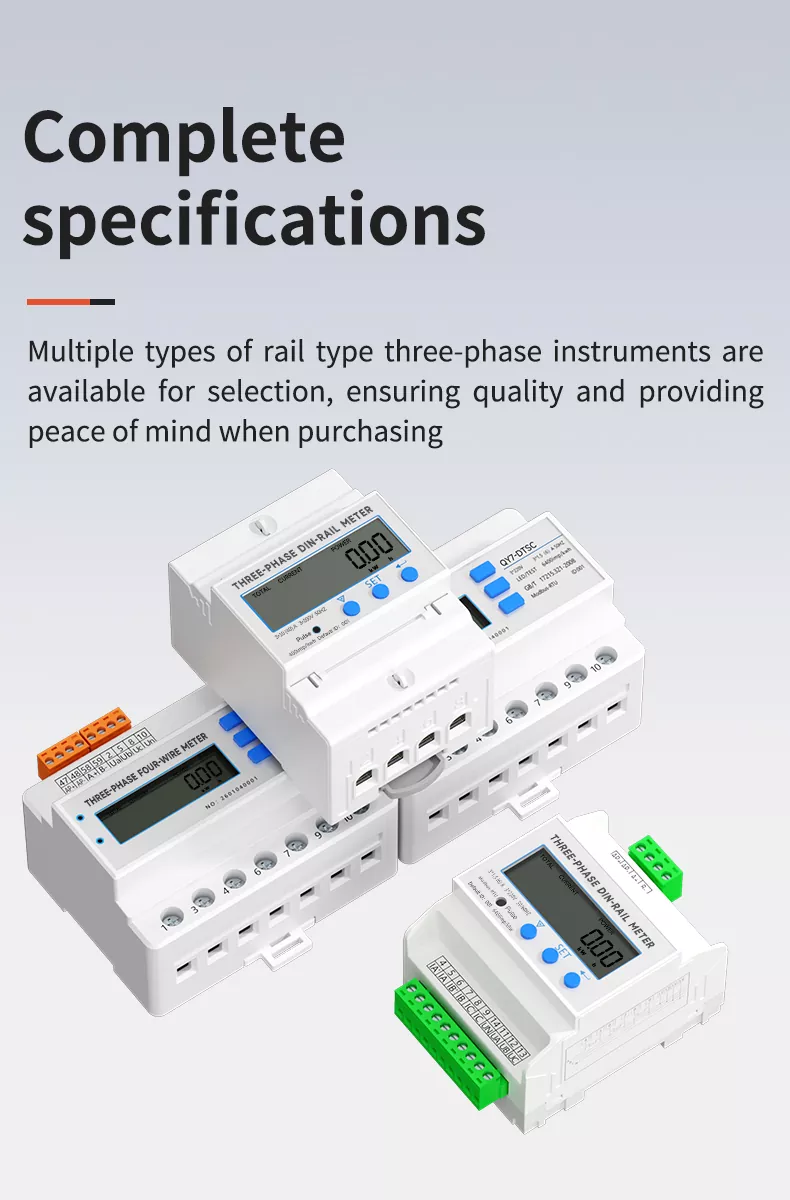

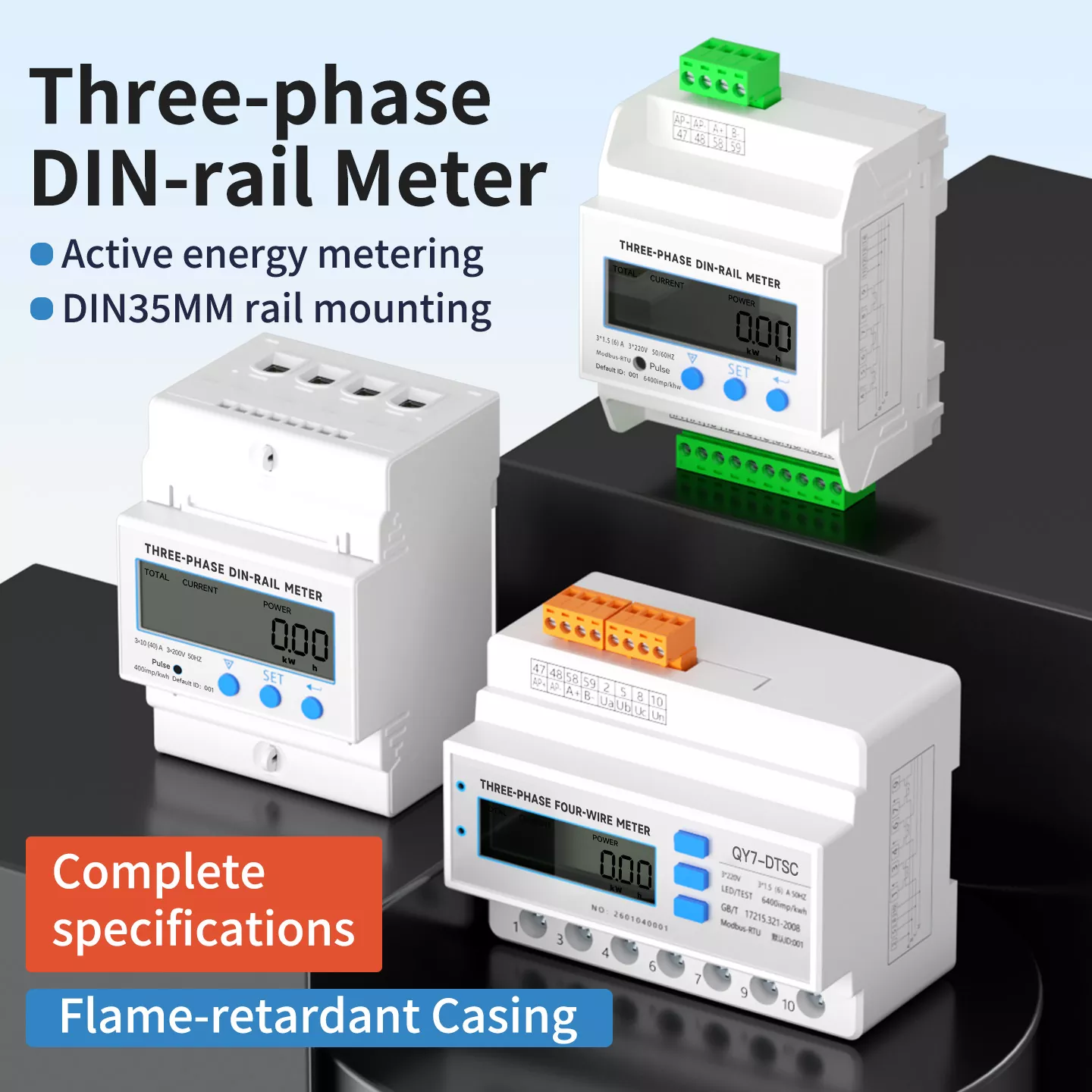

PEŁNA SPECYFIKACJA

Oferujemy pełną gamę modeli trójfazowych mierników na szynę DIN, w tym typu bezpośredniego i typu transformatorowego, 4P i innych specyfikacji, aby zaspokoić potrzeby różnych warunków pracy. Produkt obsługuje wiele specyfikacji napięcia i prądu, jest kompatybilny z trójfazowymi systemami trójprzewodowymi i czteroprzewodowymi i może być szeroko stosowany w monitorowaniu mocy, pomiarach energii, automatyce przemysłowej i innych scenariuszach. Kompletne modele, niezawodna jakość, zapewniająca spokój ducha przy zakupie.

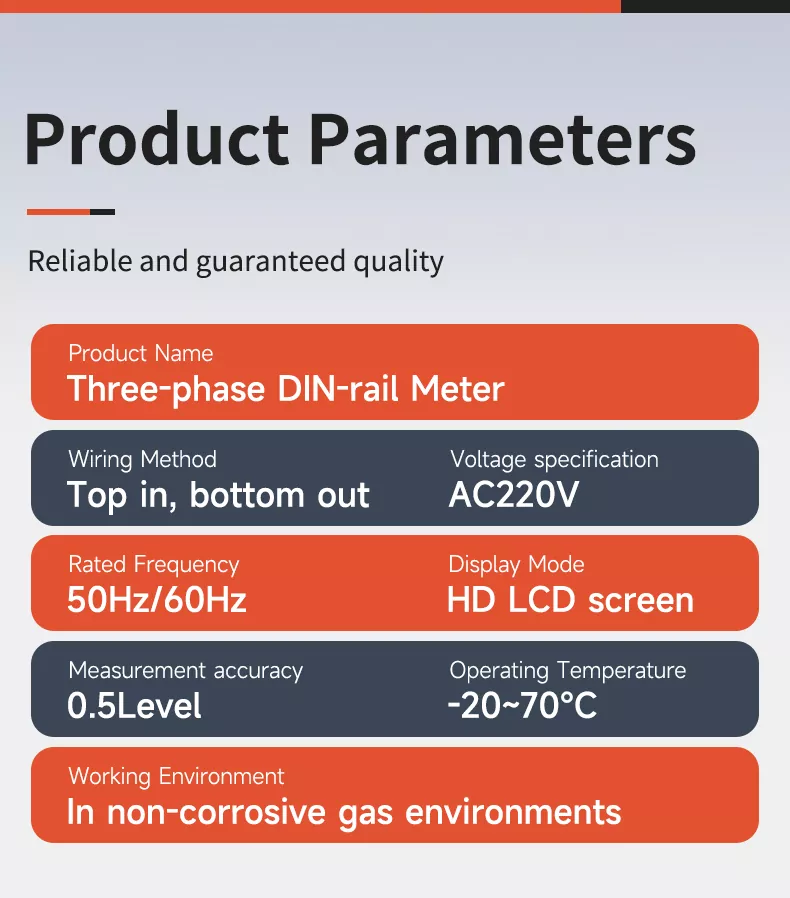

PARAMETRY PRODUKTU

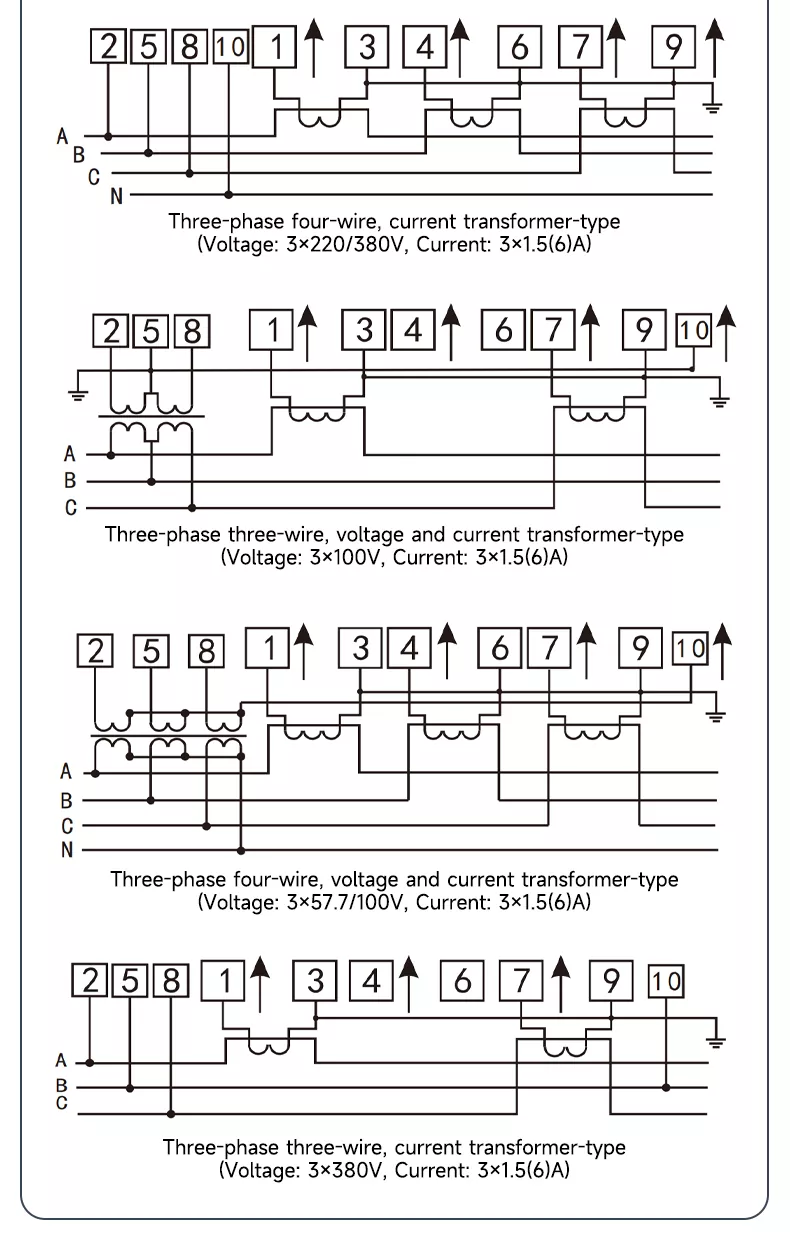

SCHEMAT POŁĄCZEŃ (SZCZEGÓLNY MODEL 4P)

OKABLOWANIE TYPU TRANSFORMATORA

UKŁAD TRÓJFAZOWY CZTEROprzewodowy: NAPIĘCIE 3×220V, PRĄD 3×1,5(6)A

UKŁAD TRÓJFAZOWY TRÓJPRZEWODOWY: NAPIĘCIE 3×380V, PRĄD 3×1,5(6)A

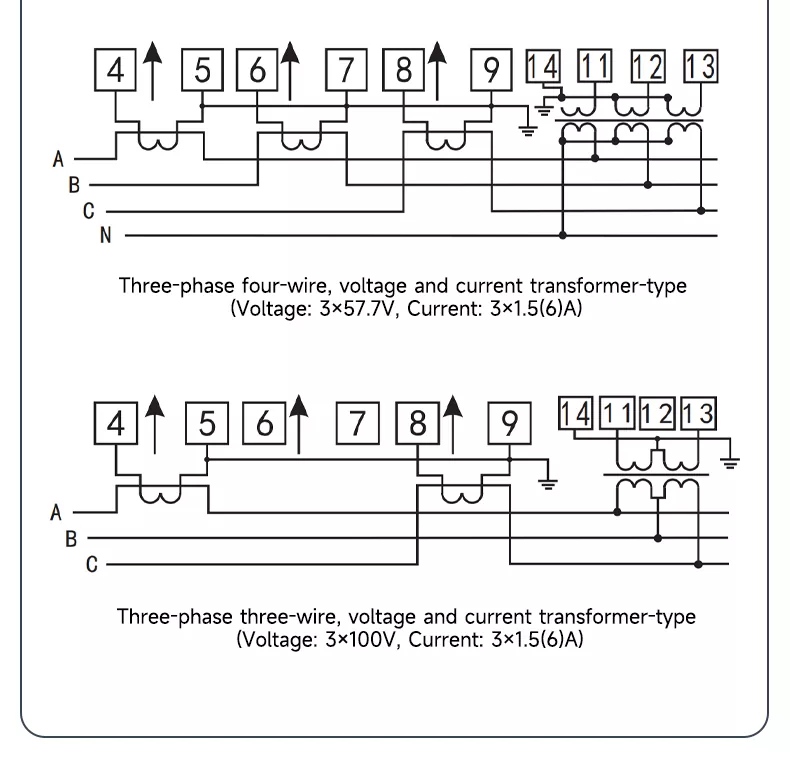

TRÓJFAZOWY CZTERY PRZEWODOWY (PRZEKŁADNIK NAPIĘCIA I PRĄDU): NAPIĘCIE 3×57,7V, PRĄD 3×1,5(6)A

TRÓJFAZOWY TRÓJPRZEWODOWY (PRZEKŁADNIK NAPIĘCIA I PRĄDU): NAPIĘCIE 3×100V, PRĄD 3×1,5(6)A

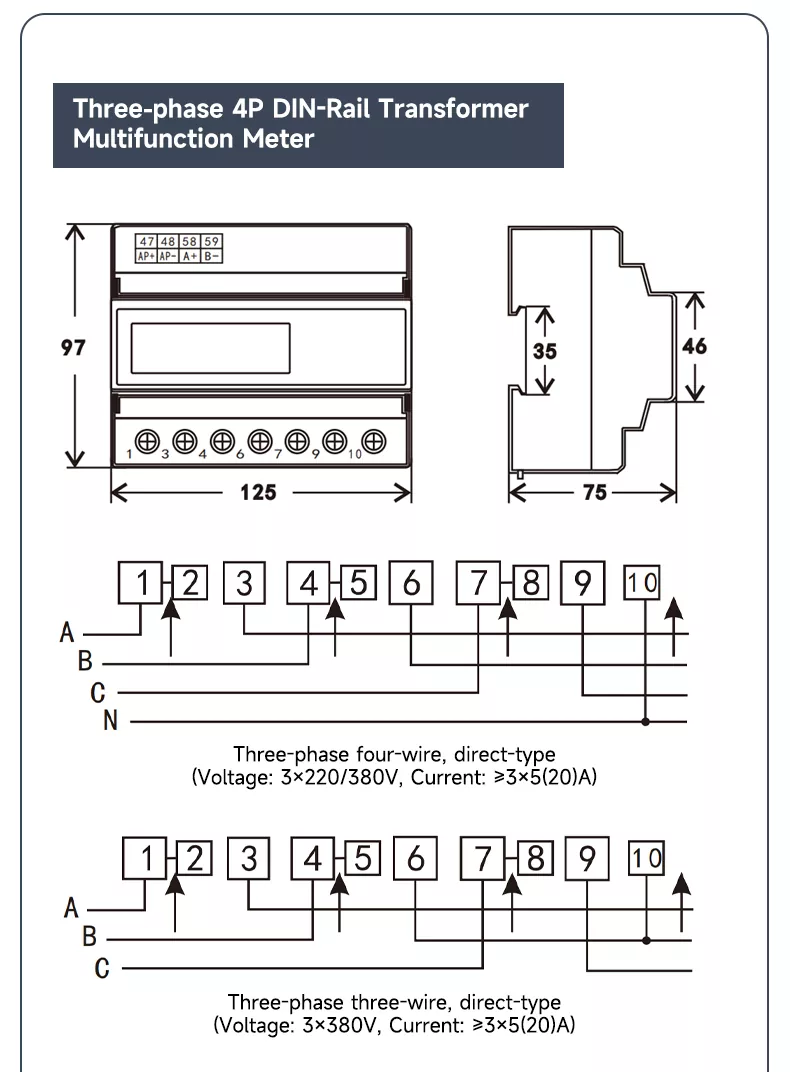

OKABLOWANIE BEZPOŚREDNIE (W CELU ODNIESIENIA)

• TRÓJFAZOWY CZTEROPRZEWODOWY TYP BEZPOŚREDNI: NAPIĘCIE 3×220/380V, PRĄD ≥3×5(20)A

• TRÓJFAZOWY TRÓJPRZEWODOWY TYP BEZPOŚREDNI: NAPIĘCIE 3×380V, PRĄD ≥3×5(20)A

Wyraźne oznaczenie zacisków i ustandaryzowane okablowanie sprawiają, że instalacja jest bezpieczniejsza i wydajniejsza.

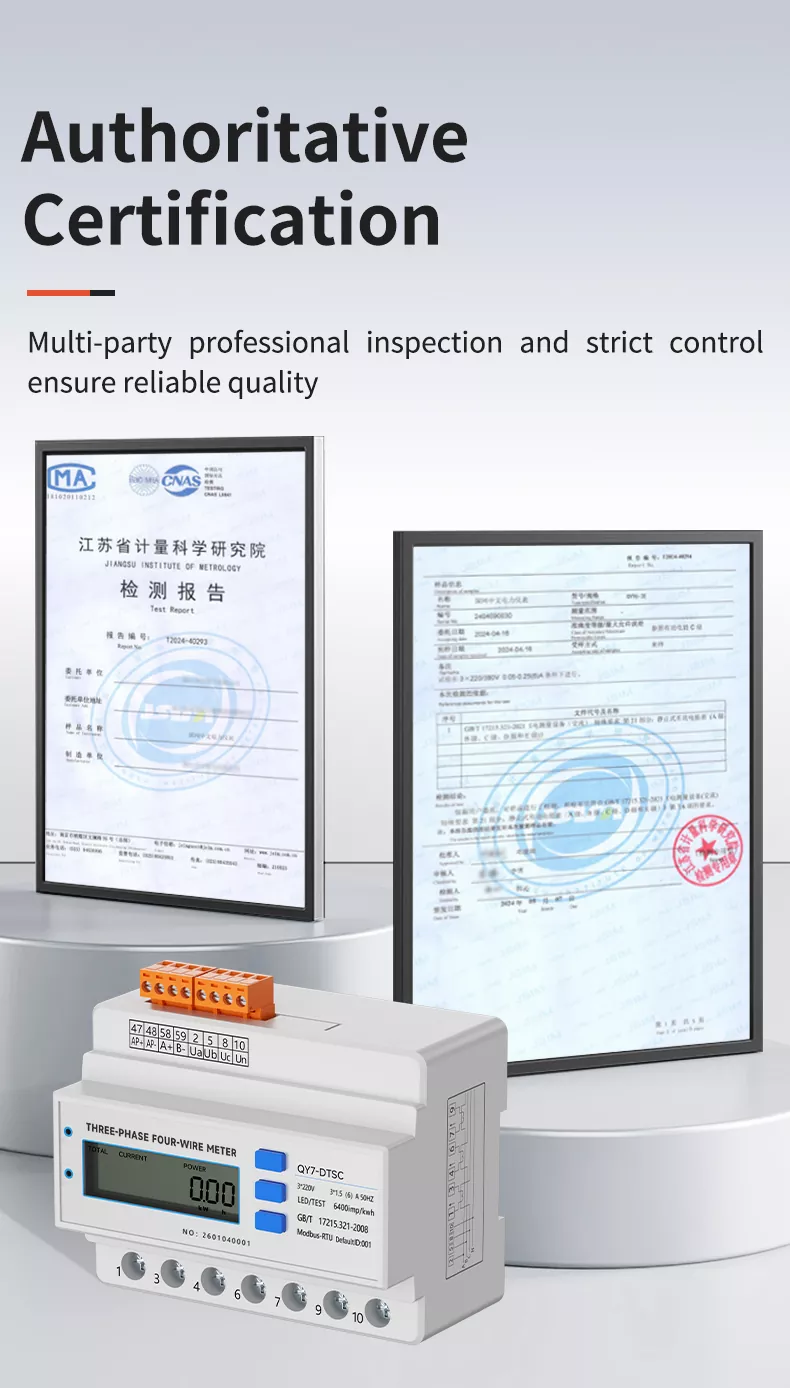

AUTORYTATYWNA CERTYFIKACJA

Nasz trójfazowy miernik na szynę DIN przeszedł profesjonalne testy laboratoryjne i certyfikację, zgodnie z krajowymi i międzynarodowymi standardami branżowymi. Cały proces produkcyjny obejmuje ścisłą kontrolę jakości, w tym kalibrację dokładności, test napięcia wytrzymywanego, test starzenia i inne ogniwa, zapewniając dokładność, bezpieczeństwo i stabilność każdego produktu. Autorytatywna certyfikacja zapewnia silną gwarancję zamówień masowych klientów na całym świecie i długoterminowej współpracy.

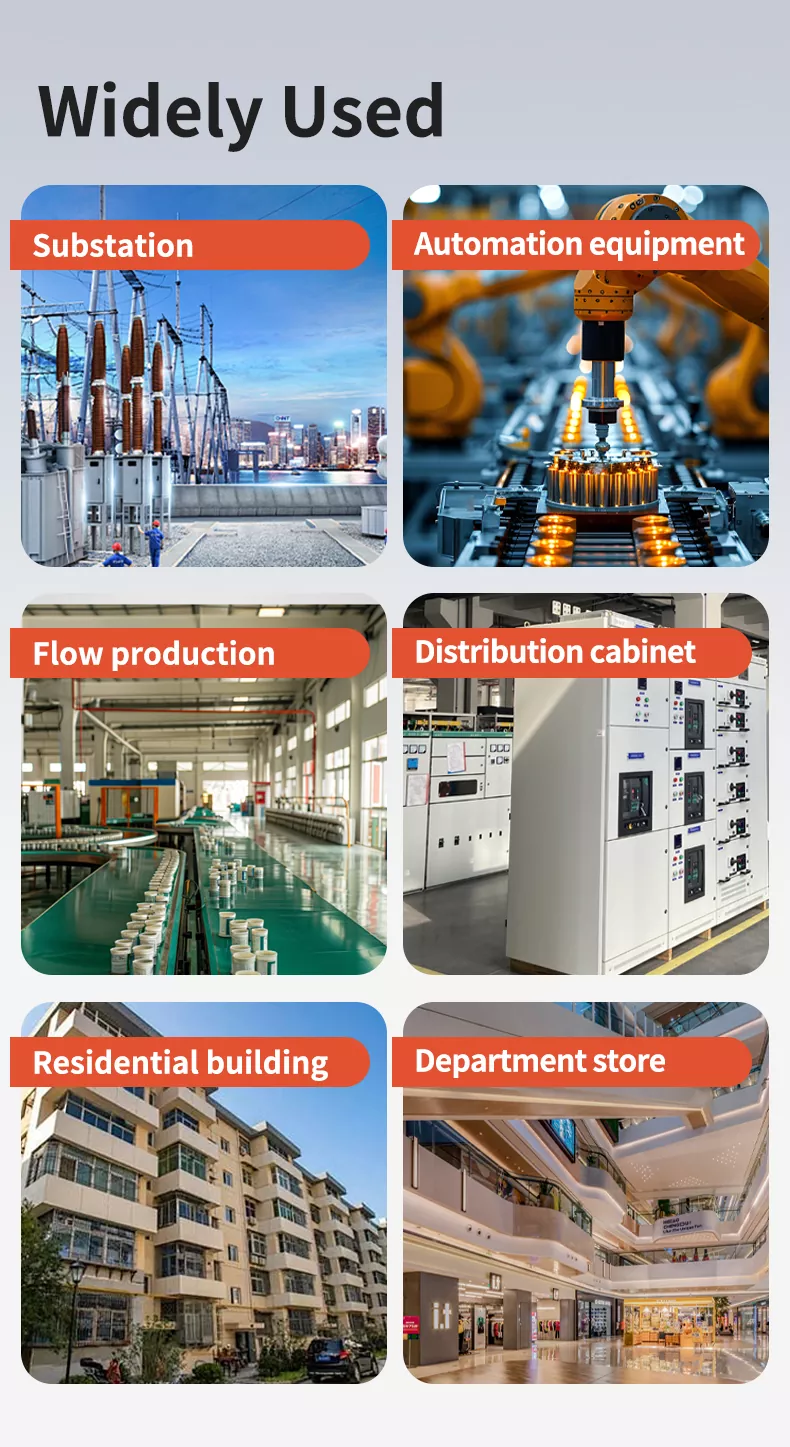

SZEROKO UŻYWANE

Nasz trójfazowy miernik na szynę DIN 4P jest szeroko stosowany w:

• PODSTACJA: Monitorowanie mocy i zarządzanie energią

• URZĄDZENIA AUTOMATYCZNE: Sterowanie procesami przemysłowymi i pomiar mocy

• PRODUKCJA PRZEPŁYWU: Monitorowanie i statystyki zużycia energii w fabryce

• SZAFA DYSTRYBUCYJNA: Monitorowanie i ochrona parametrów systemu dystrybucji energii

• BUDYNEK MIESZKANIOWY: Inteligentne pomiary energii i zarządzanie energią w gospodarstwach domowych

• DOM towarowy: statystyki i analizy zużycia energii w budynkach komercyjnych

Często zadawane pytania (6 ELEMENTÓW)

1. JAKA JEST GŁÓWNA FUNKCJA TEGO PRODUKTU?

Stosowany jest głównie do kompleksowego monitorowania parametrów elektrycznych (napięcie, prąd, moc, energia itp.), pomiaru energii, alarmów o nieprawidłowościach i przesyłania komunikacji w trójfazowych systemach zasilania, odpowiednich dla scenariuszy automatyki przemysłowej, dystrybucji energii i zarządzania energią.

2. JAKI JEST POZIOM DOKŁADNOŚCI?

Przyjmuje wysoką precyzję poziomu 0,5, która spełnia standardy pomiarów przemysłowych i prawnych, zapewniając dokładne gromadzenie danych i pomiar energii.

3. JAKIE METODY OKABLOWANIA OBSŁUGIWA?

Obsługuje zarówno połączenie bezpośrednie (dla niskiego prądu), jak i połączenie transformatora (dla wysokiego prądu/napięcia), kompatybilne z trójfazowymi systemami trójprzewodowymi i czteroprzewodowymi, z elastycznymi opcjami okablowania.

4. JAKI JEST KĄT WIDZENIA EKRANU LCD?

Ekran ma pełne pole widzenia 178°, co pozwala na wyraźny odczyt danych pod dowolnym kątem, bez martwych punktów.

5.CZY POSIADA FUNKCJĘ KOMUNIKACYJNĄ?

Tak, obsługuje protokół komunikacyjny Modbus RTU, który umożliwia przesyłanie danych i zdalne monitorowanie, odpowiednie dla inteligentnych systemów zarządzania energią.

6. JAKI JEST ZAKRES TEMPERATURY PRACY?

Standardowa temperatura robocza wynosi 20 ~ 70°C, a ulepszone modele wytrzymują temperaturę do 75°C, co jest odpowiednie dla różnych środowisk przemysłowych.
