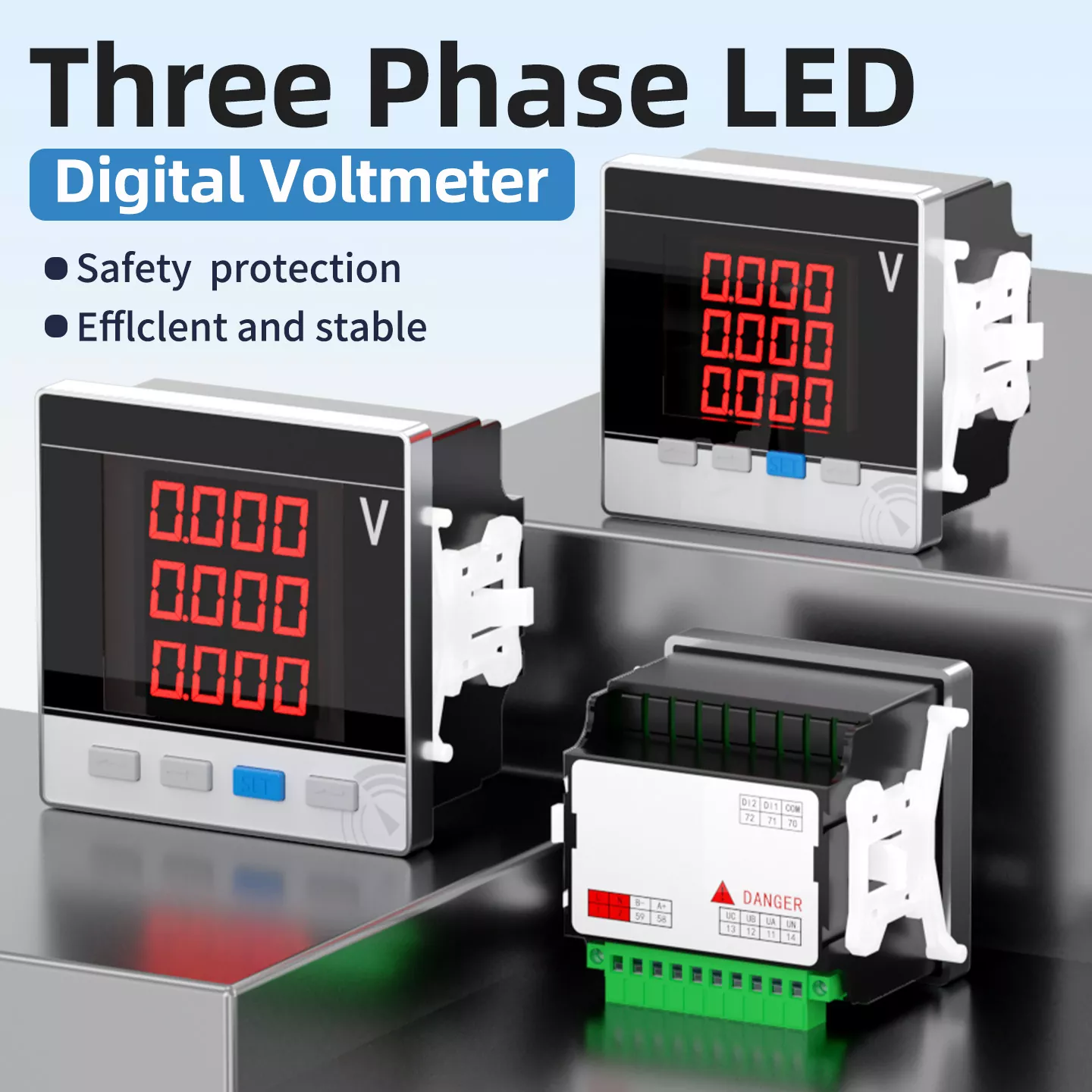

Trójfazowy woltomierz cyfrowy LED

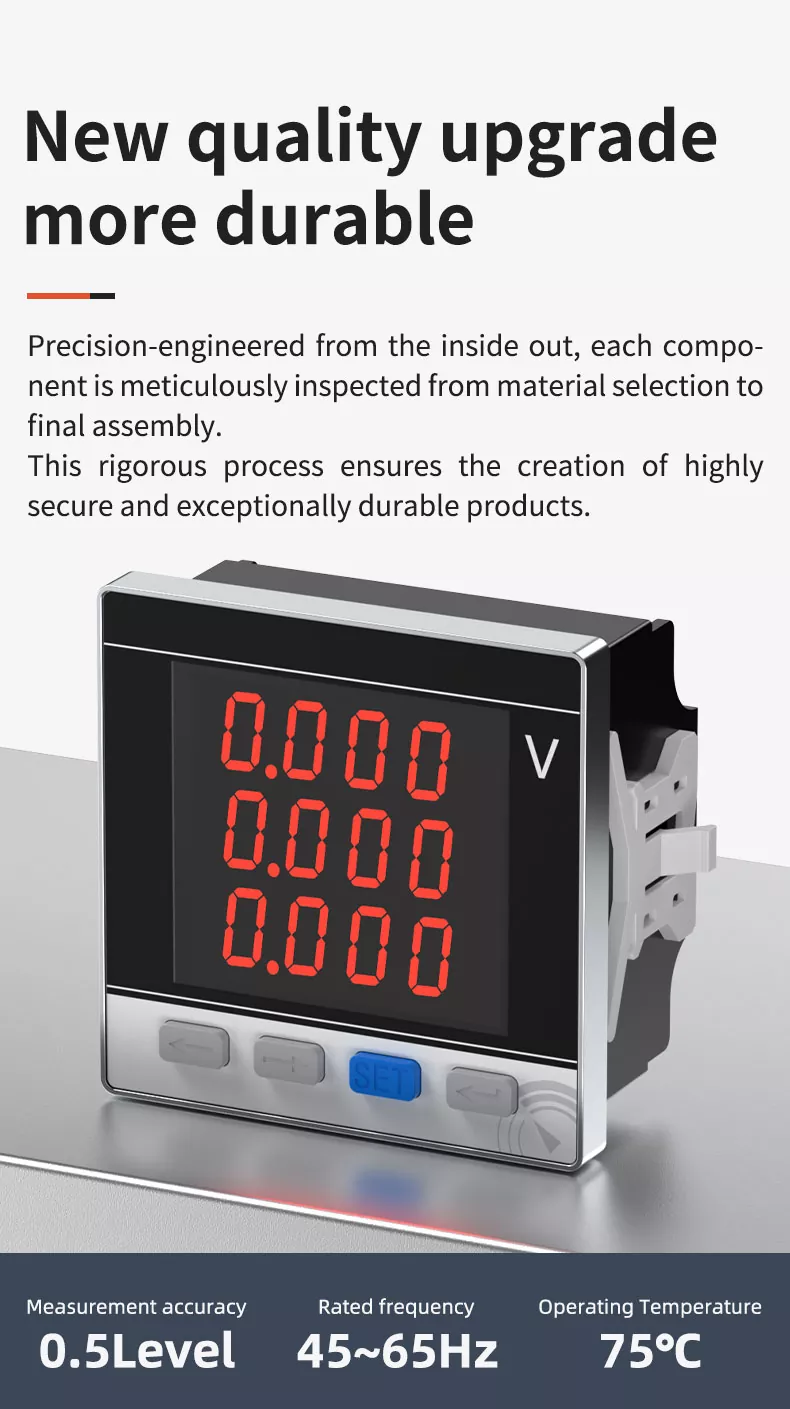

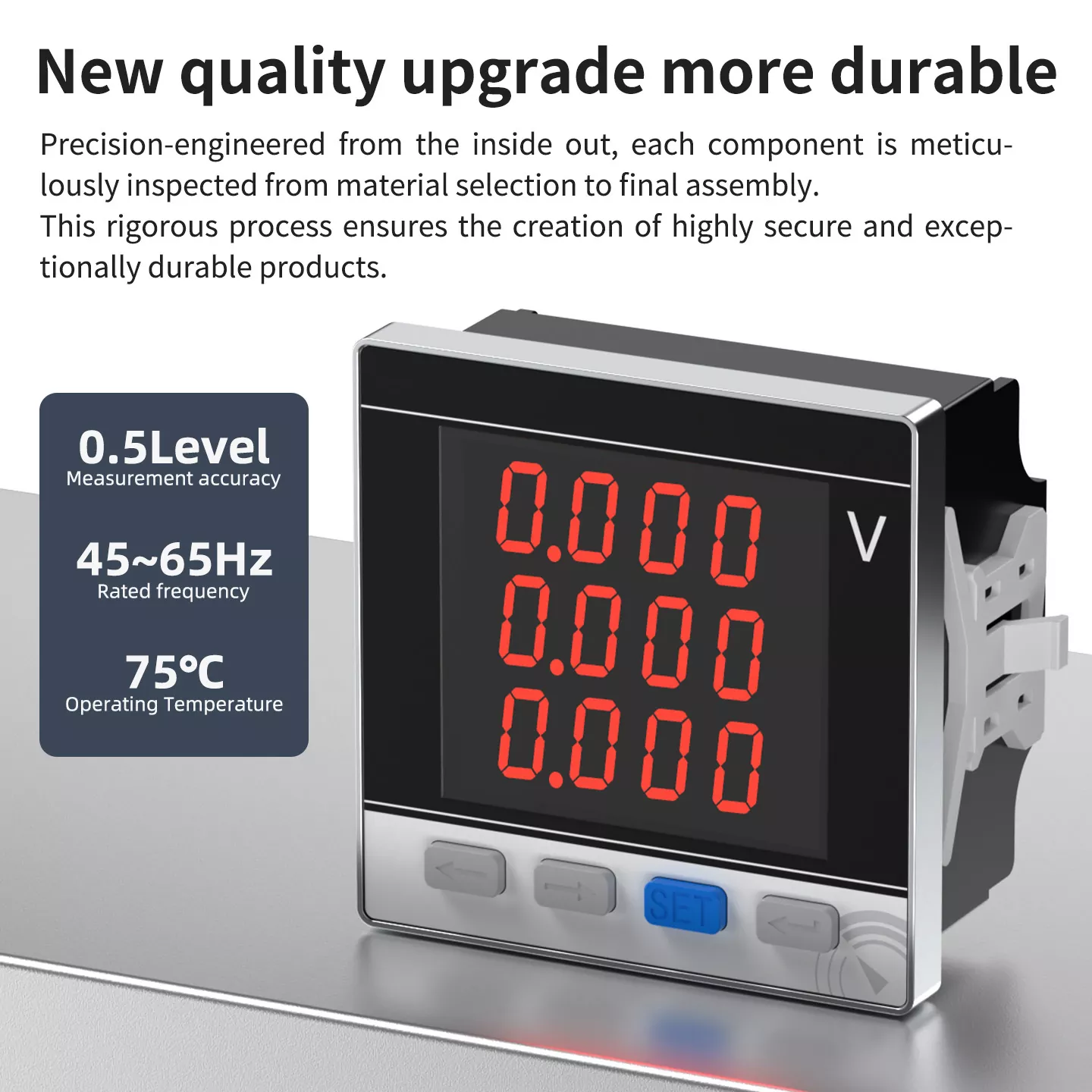

NOWA JAKOŚĆ I WIĘKSZA TRWAŁOŚĆ

Nasz woltomierz trójfazowy przeszedł pełną modernizację jakościową. Precyzyjnie zaprojektowany od wewnątrz, każdy element jest szczegółowo sprawdzany od wyboru materiału po końcowy montaż. Wykorzystujemy importowane wysokiej jakości chipy i zintegrowaną technologię spawania, aby zapewnić szybkie przetwarzanie rdzenia i stabilną wydajność. Obudowa wykonana jest z trudnopalnego materiału ABS o wysokiej wytrzymałości, który jest odporny na kwasy i zasady, olejoodporny, zapobiegający starzeniu i wstrząsom. Każdy produkt przed opuszczeniem fabryki przechodzi rygorystyczny test starzenia, kalibrację dokładności i test napięcia wytrzymywanego, zapewniając bardzo bezpieczne i wyjątkowo trwałe działanie.

• Dokładność pomiaru: poziom 0,5

• Częstotliwość znamionowa: 45~65 Hz

• Temperatura pracy: do 75°C

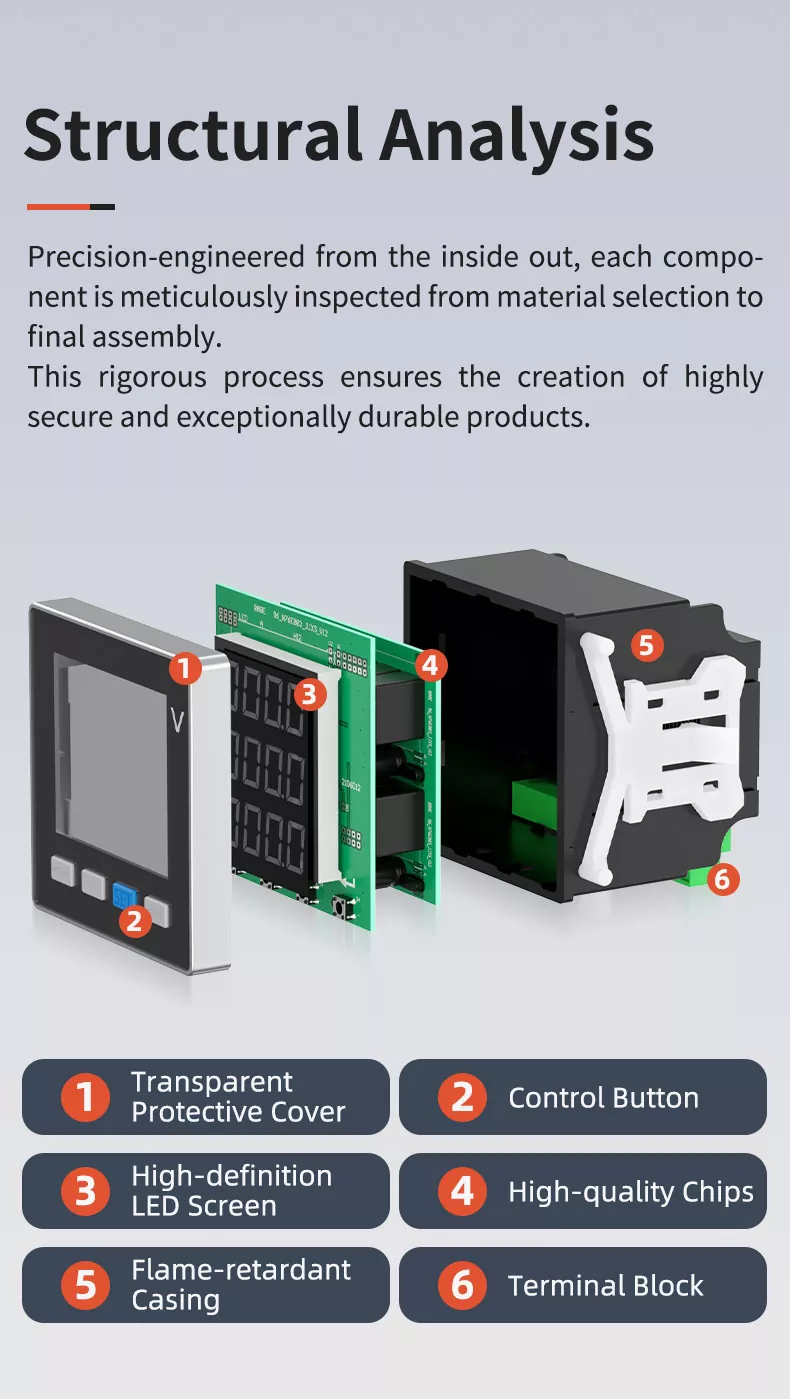

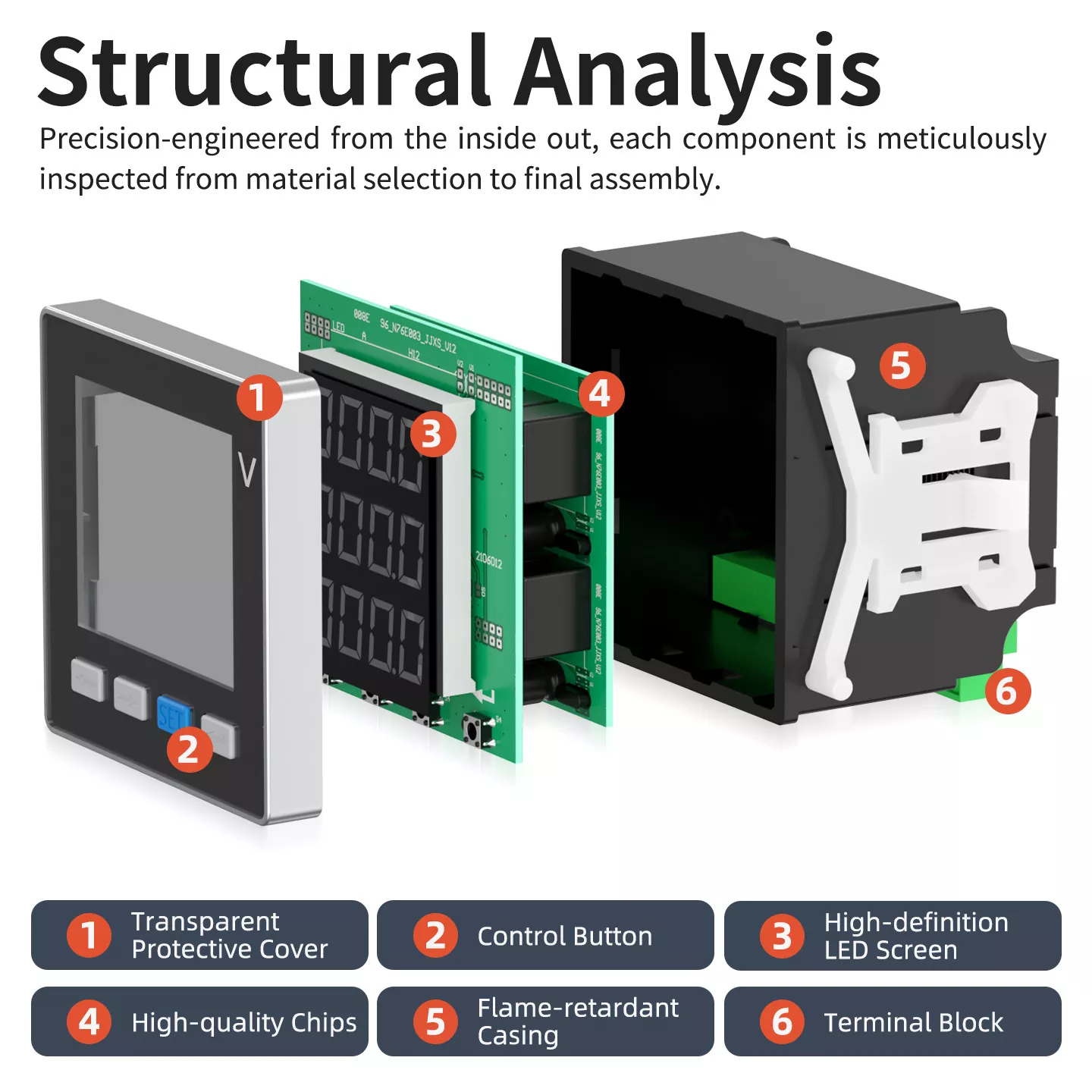

ANALIZA STRUKTURALNA

Woltomierz ma zwartą i naukową strukturę, zawierającą 6 podstawowych elementów:

1. PRZEZROCZYSTA POKRYWA OCHRONNA: Chroni ekran przed zarysowaniami i kurzem, zapewniając wyraźny obraz przez długi czas.

2. PRZYCISK STEROWANIA: Czuły i responsywny, obsługujący ustawianie parametrów, zapytanie o dane i przełączanie trybów.

3. EKRAN LED WYSOKIEJ ROZDZIELCZOŚCI: Duży wyświetlacz znaków z silnymi właściwościami przeciwzakłóceniowymi, dzięki czemu dane są wyraźne na pierwszy rzut oka.

4. WYSOKIEJ JAKOŚCI CHIPY: Importowane chipy ze zintegrowanym spawaniem, zapewniające dokładność pomiaru poziomu 0,5 i stabilną pracę.

5. OBUDOWA NIEPALNA: Tworzywo sztuczne o wysokiej wytrzymałości, odporne na starzenie i korozję, zapewniające niezawodną ochronę.

6. BLOK ZACISKÓW: Wysokiej jakości miedziane zaciski o mniejszej powierzchni styku i wyższej odporności na zużycie, zapewniające bezpieczne okablowanie.

GŁÓWNE ZALETY

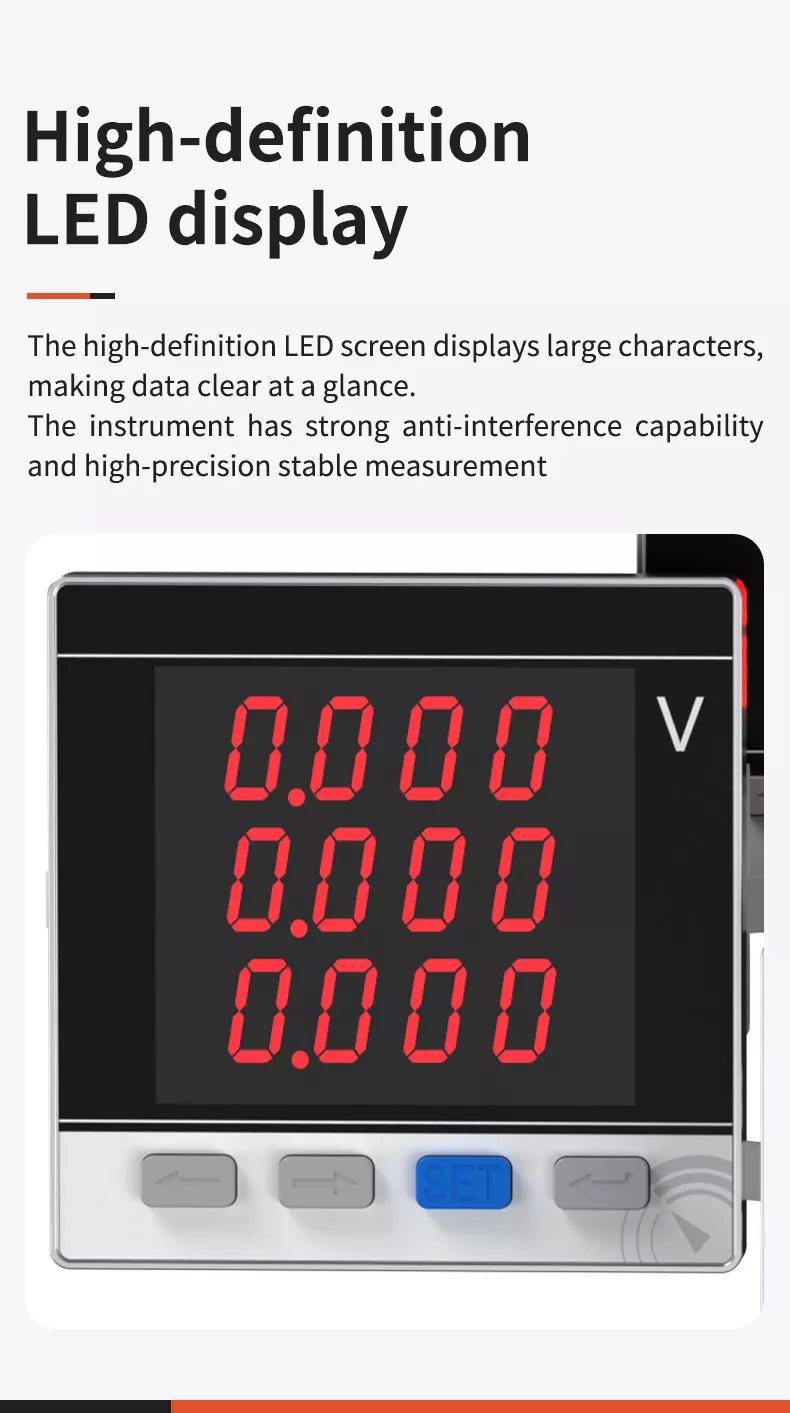

1. WYŚWIETLACZ LED WYSOKIEJ ROZDZIELCZOŚCI

Produkt jest wyposażony w cyfrowy wyświetlacz LED o wysokiej jasności, który charakteryzuje się dużą przejrzystością, wysokim kontrastem i szerokim kątem widzenia. Wyświetlacz danych jest wyraźny na pierwszy rzut oka, nawet w słabym otoczeniu i można go łatwo odczytać. Wyświetlacz charakteryzuje się stabilną pracą, brakiem migotania, rozmycia i może utrzymywać dobry stan pracy przez długi czas, zapewniając użytkownikom wygodne i intuicyjne monitorowanie napięcia. Przyrząd ma silne właściwości przeciwzakłóceniowe i stabilny pomiar o wysokiej precyzji.

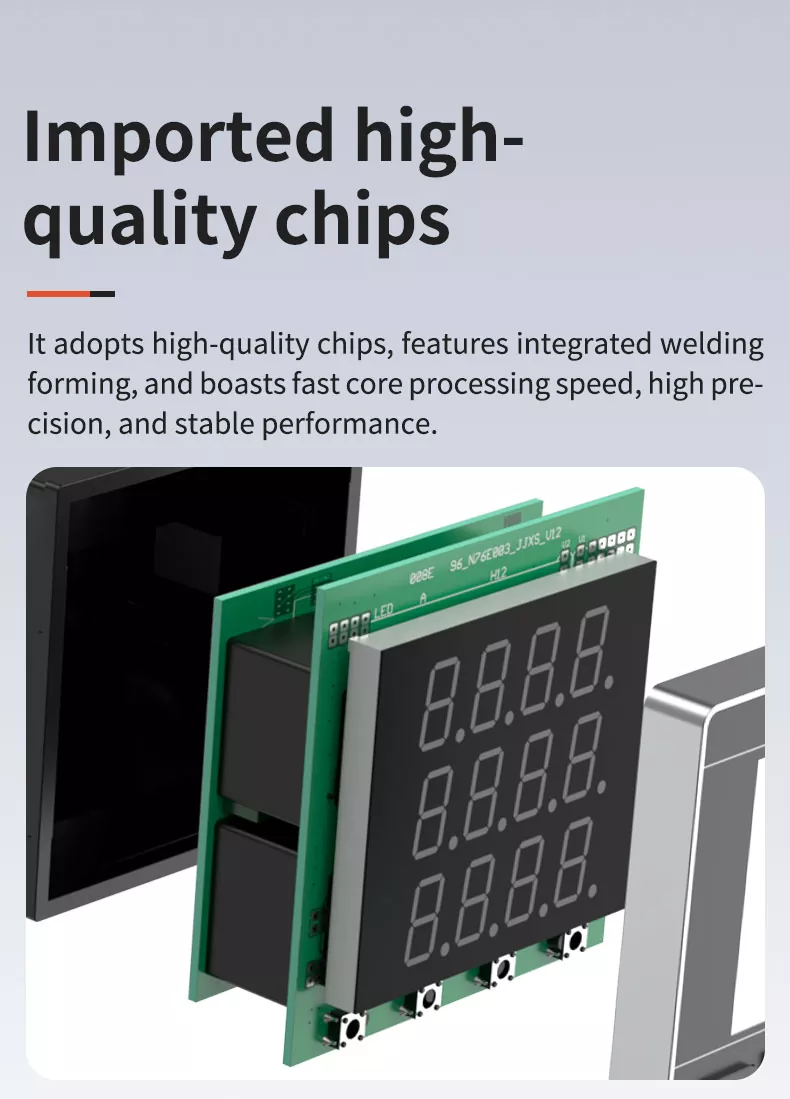

2.IMPORTOWANE WYSOKIEJ JAKOŚCI CHIPY

Przyjmuje importowane wysokiej jakości chipy, ma zintegrowane formowanie spawalnicze i oferuje dużą prędkość przetwarzania rdzenia, wysoką precyzję i stabilną wydajność. Połączenia lutowane chipowo są jednolite, a komponenty precyzyjne, co zapewnia niezawodne działanie i długą żywotność.

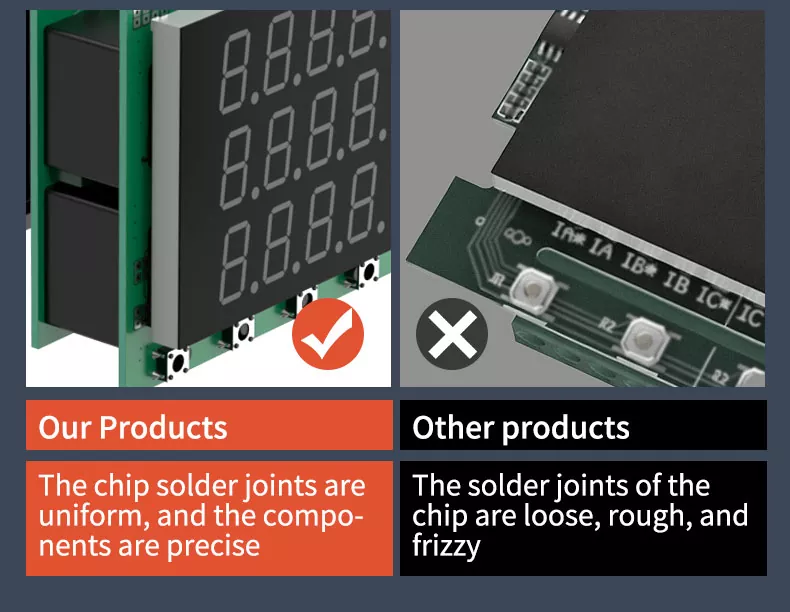

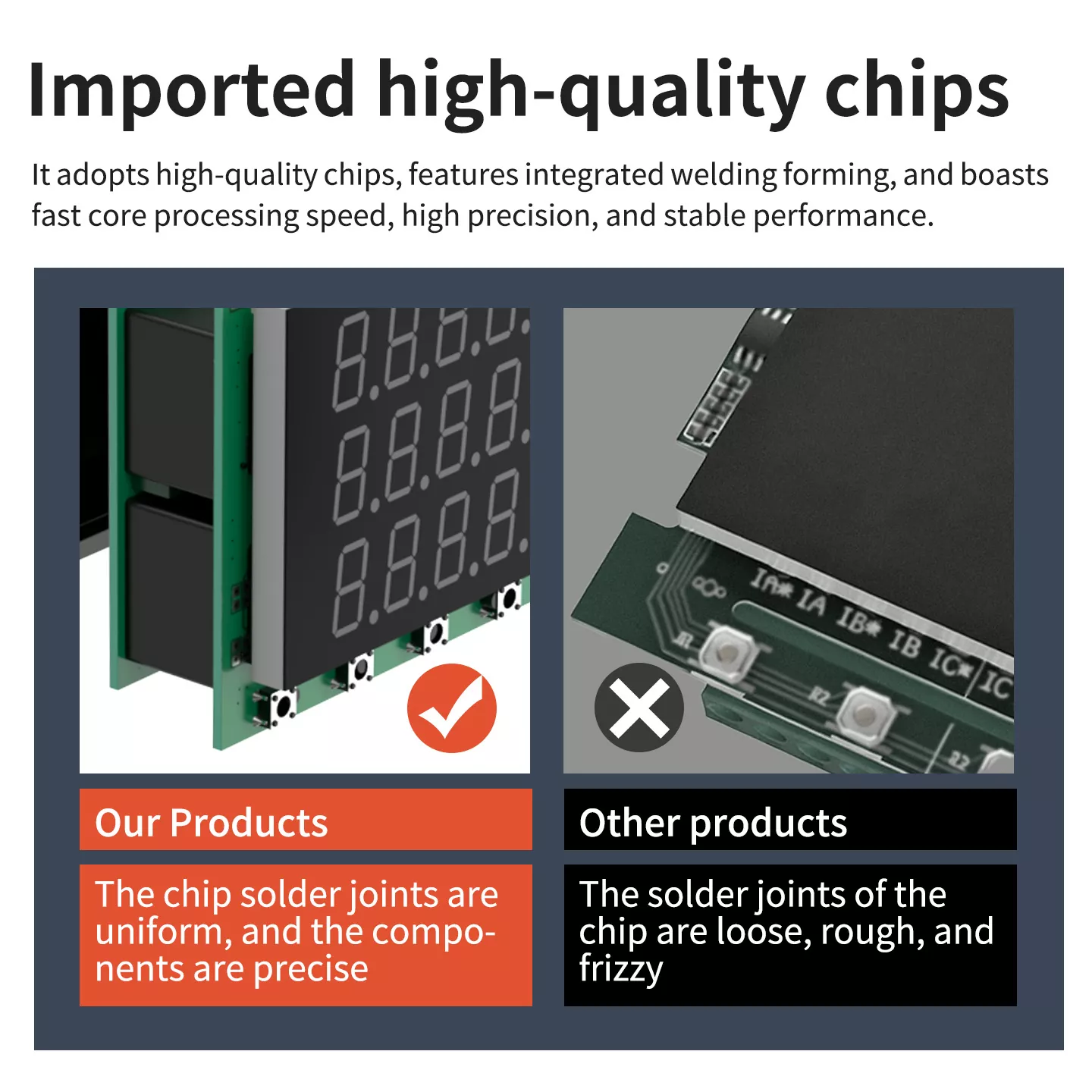

3. NASZE PRODUKTY A. INNE PRODUKTY

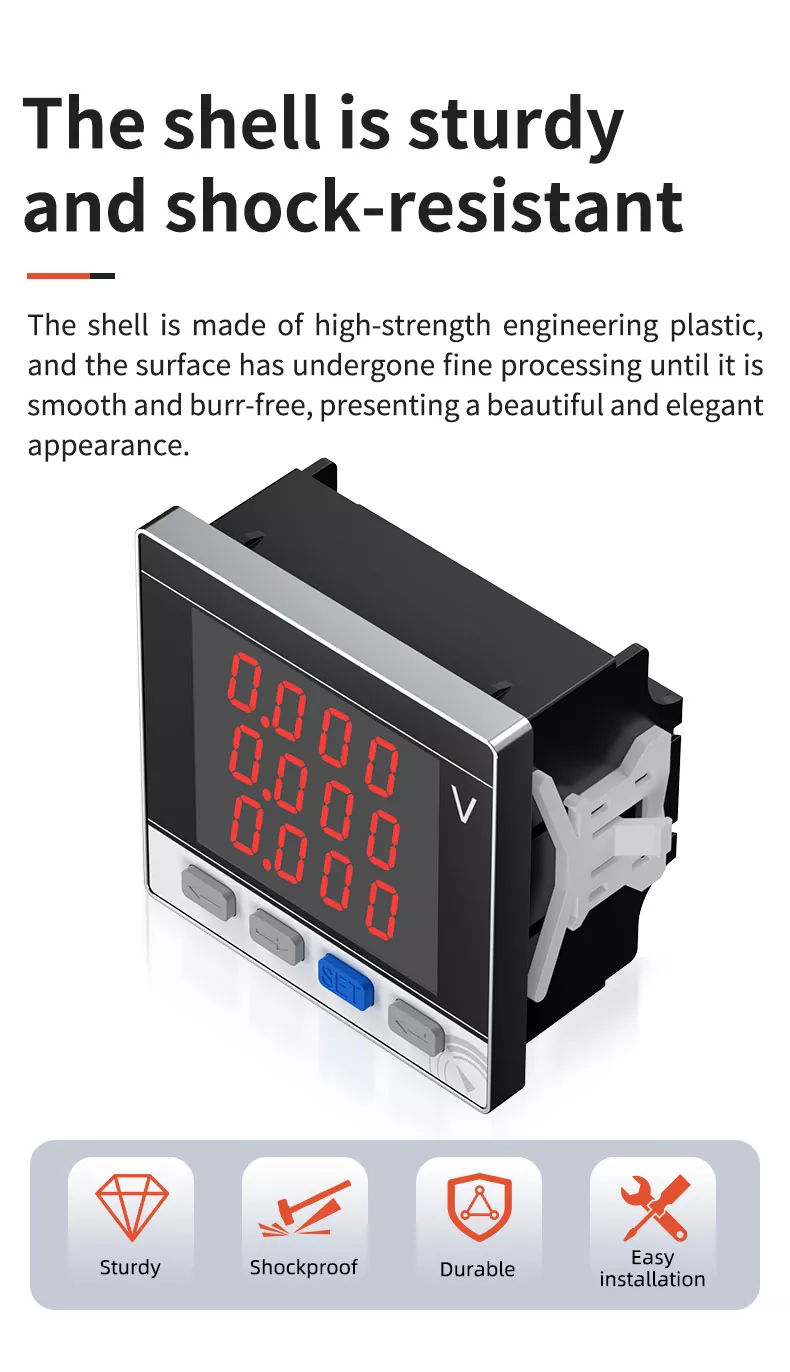

4.WYTRZYMAŁA I ODPORNA NA WSTRZĄSY POWŁOKA

Obudowa wykonana jest z tworzywa sztucznego o wysokiej wytrzymałości, a powierzchnia została poddana dokładnej obróbce, aż stanie się gładka i wolna od zadziorów, co zapewnia piękny i elegancki wygląd. Ma doskonałą odporność na wstrząsy i ściskanie, jest odporny na codzienne kolizje i wibracje mechaniczne oraz nie odkształca się ani nie uszkadza. Materiał jest odporny na korozję i starzenie, nadaje się do długotrwałego, stabilnego użytkowania w różnych złożonych środowiskach przemysłowych, a jego zalety to solidność, odporność na wstrząsy, trwałość i łatwa instalacja.

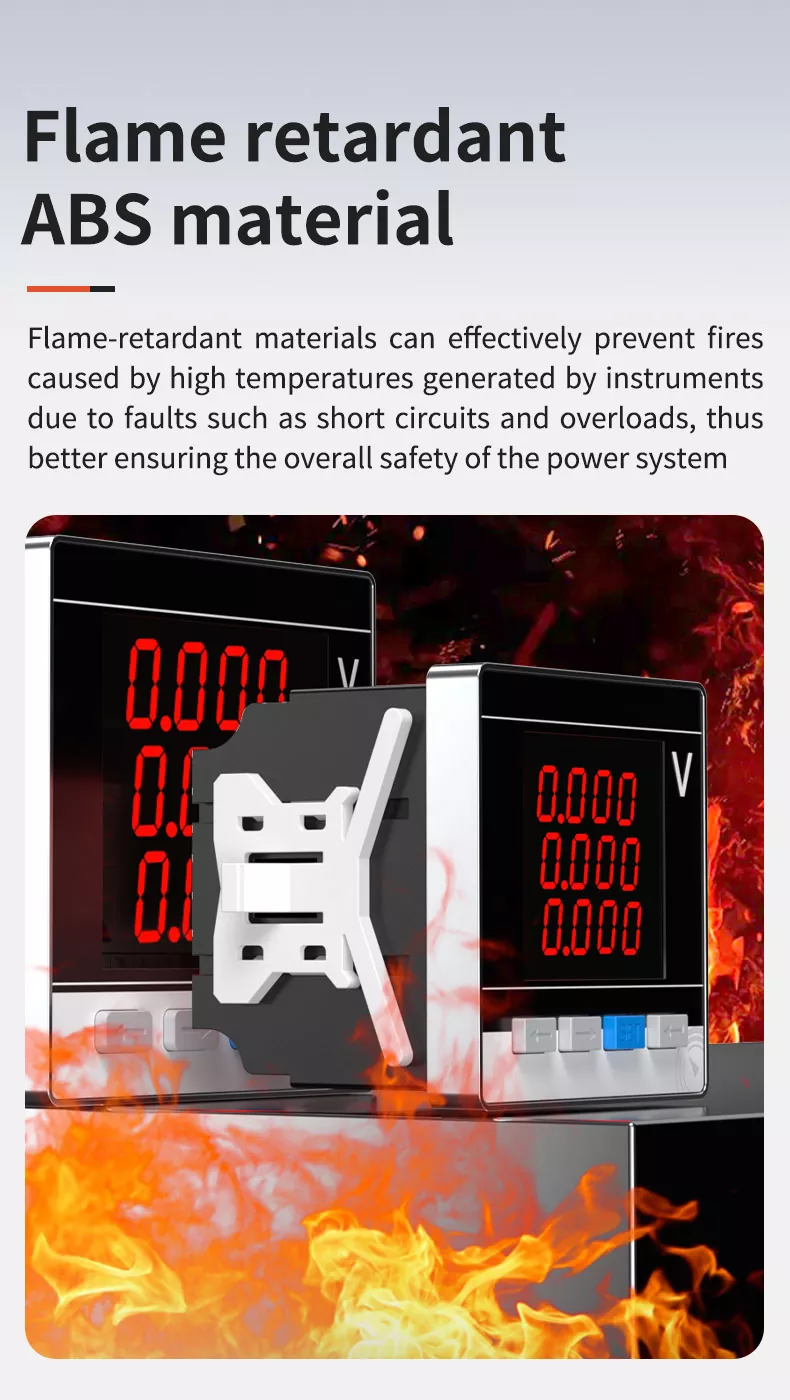

NIEPALNY MATERIAŁ ABS

W powłoce zastosowano wysokowydajne, ognioodporne tworzywo konstrukcyjne ABS o doskonałych właściwościach ognioodpornych i izolacyjnych. Może skutecznie hamować spalanie i zapobiegać pożarom spowodowanym wysokimi temperaturami generowanymi przez przyrządy z powodu usterek, takich jak zwarcia i przeciążenia, zapewniając w ten sposób lepsze ogólne bezpieczeństwo systemu elektroenergetycznego. Materiał jest również odporny na kwasy i zasady, olejoodporny i zapobiegający starzeniu, a także ma długą żywotność.

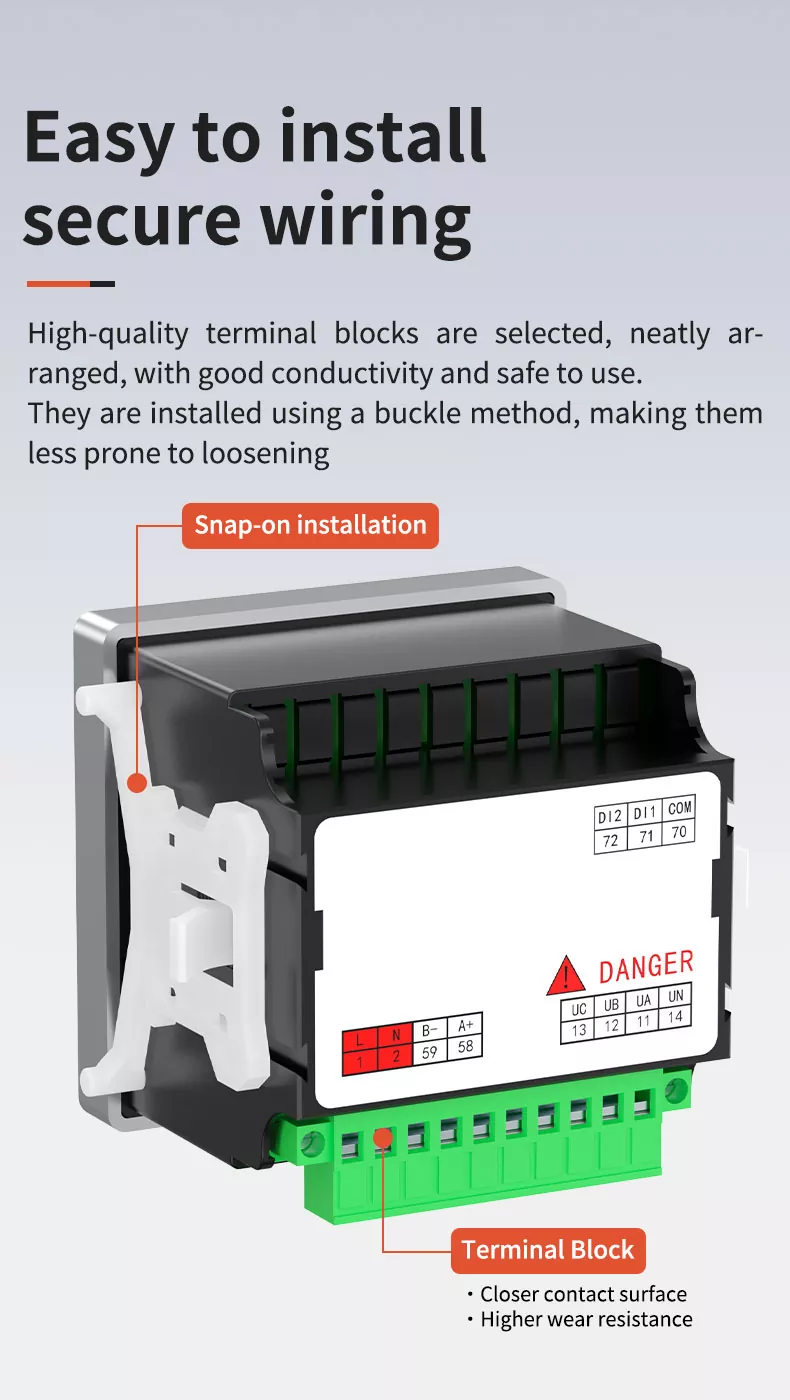

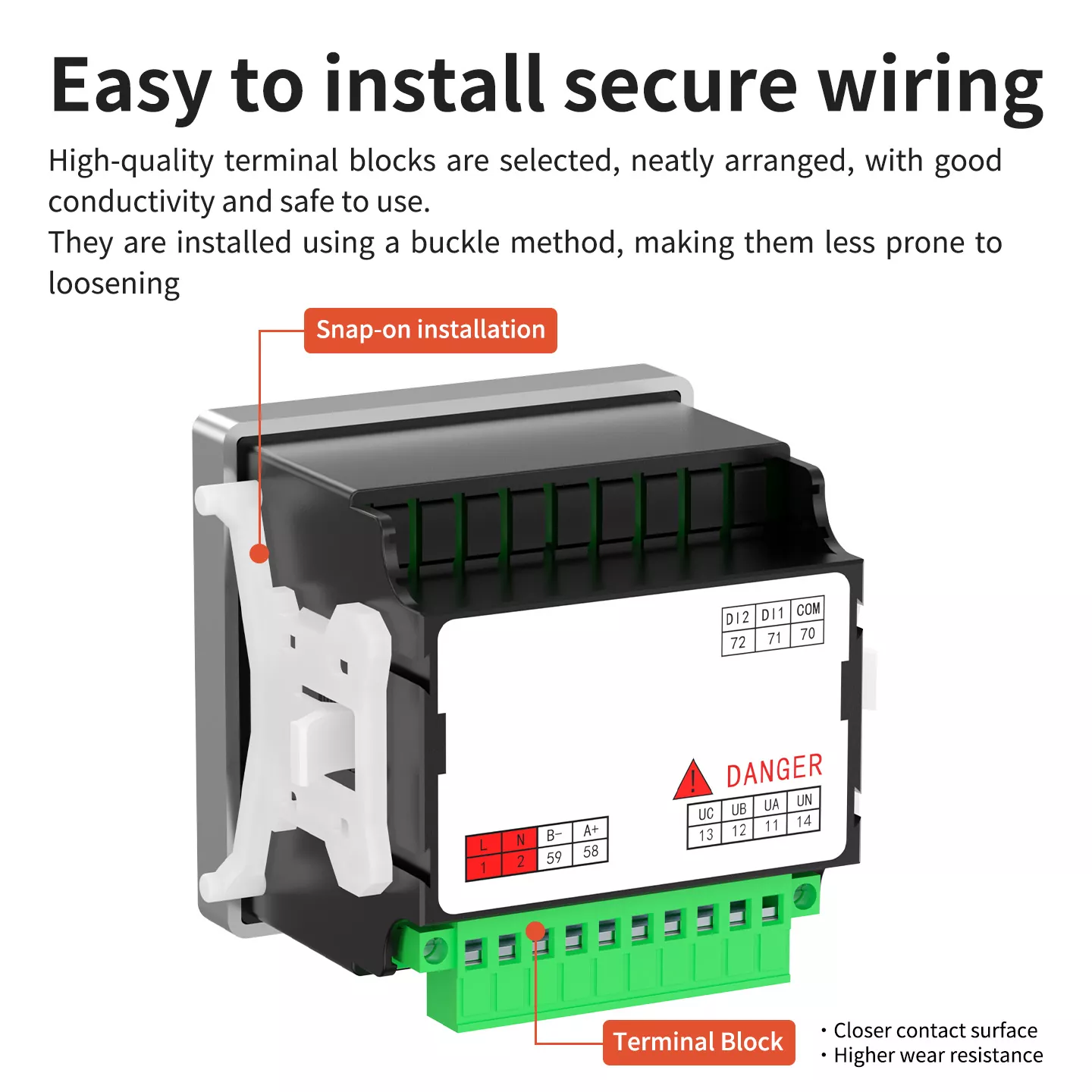

ŁATWE W INSTALACJI I BEZPIECZNE OKABLOWANIE

Wysokiej jakości listwy zaciskowe są wybrane, starannie ułożone, mają dobrą przewodność i są bezpieczne w użyciu. Montowane są metodą klamry (na zatrzask), dzięki czemu są mniej podatne na odpinanie. Listwa zaciskowa ma bliższą powierzchnię styku i wyższą odporność na zużycie, zapewniając bezpieczne i niezawodne okablowanie. Konstrukcja zatrzaskowa pozwala na szybki montaż i demontaż, bez konieczności stosowania skomplikowanych narzędzi, nadaje się do różnych scenariuszy montażu panelowego.

SPOSÓB INSTALACJI

1. Wyrównaj woltomierz z otworem montażowym na panelu od przodu.

2. Włóż woltomierz do otworu montażowego, aż zrówna się z panelem.

3. Zamontuj zatrzaski z tyłu, aby mocno zamocować woltomierz na panelu.

4. Podłączyć okablowanie zgodnie ze schematem rozmieszczenia zacisków i instrukcją okablowania.

WYMIARY PRODUKTU

Oferujemy pełną gamę trójfazowych modeli woltomierza cyfrowego LED, w tym trzy popularne rozmiary:

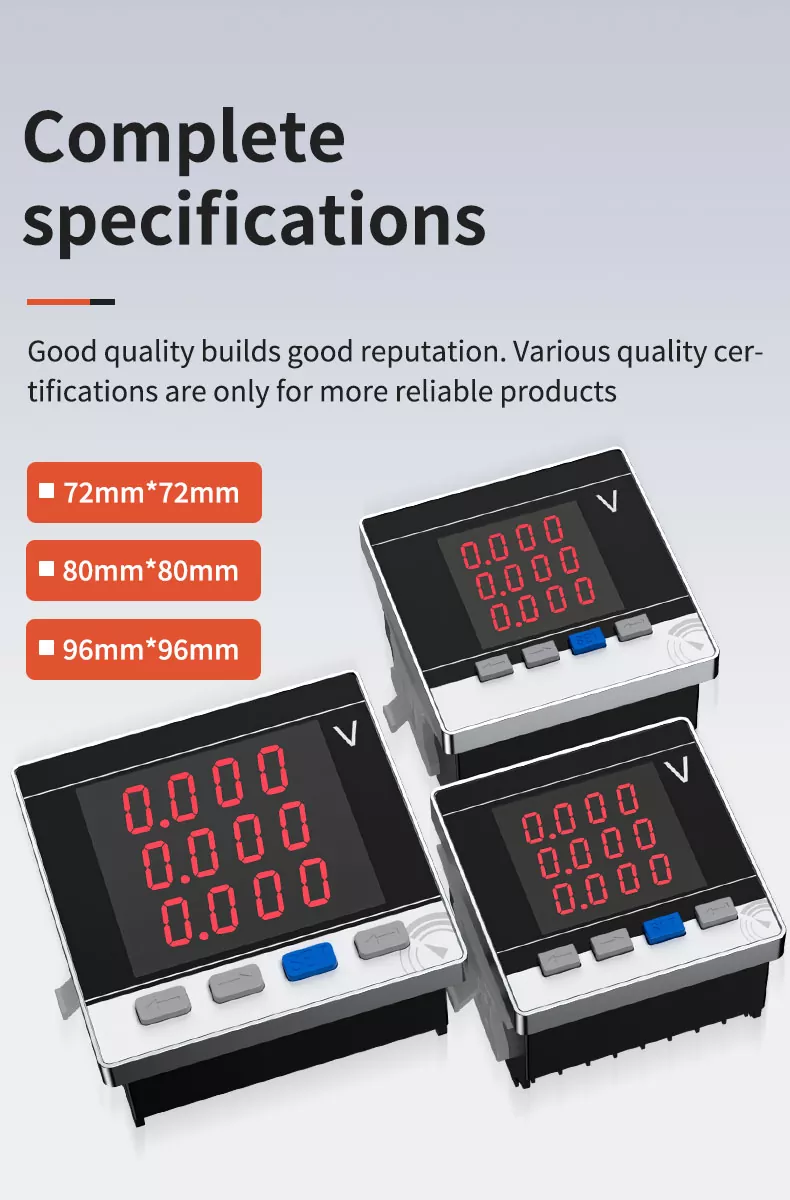

PEŁNA SPECYFIKACJA

Dobra jakość buduje dobrą reputację. Różne certyfikaty jakości dotyczą tylko bardziej niezawodnych produktów. Do wyboru wiele modeli:

• 72mm×72mm

• 80mm×80mm

• 96mm×96mm

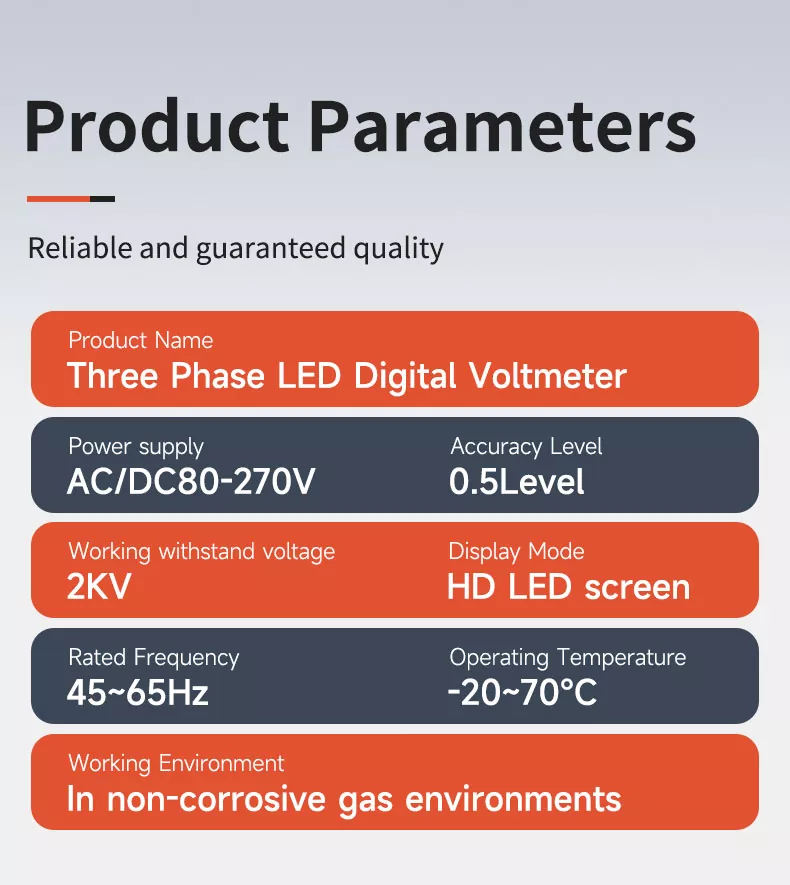

PARAMETRY PRODUKTU

UKŁAD OKABLOWANIA I ZACISKÓW

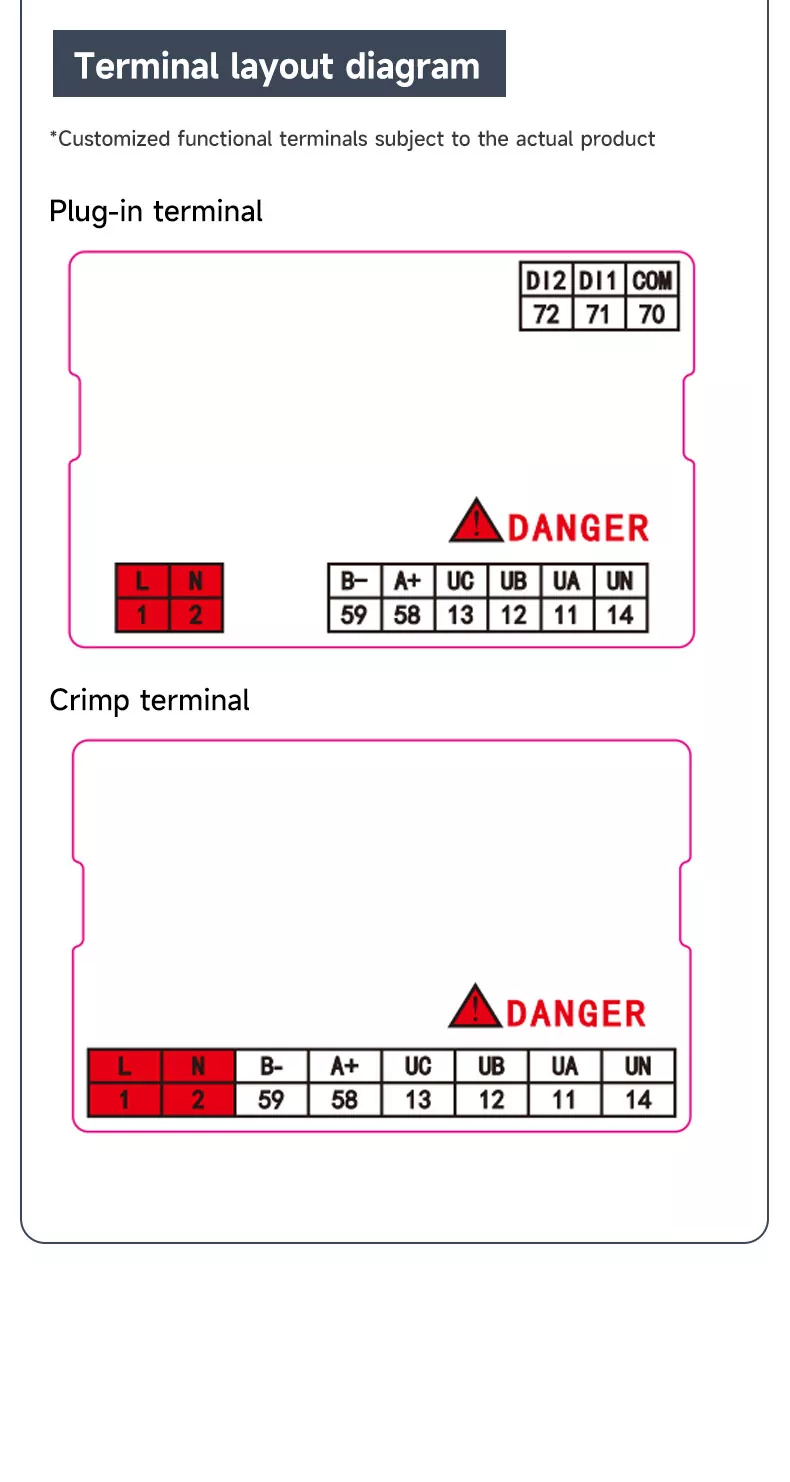

SCHEMAT UKŁADU TERMINALÓW

• Zacisk wtykowy: Zawiera zaciski pomocniczego zasilania (L/N), komunikacji (A+/B) i wejścia napięcia (UA/UB/UC/UN).

• Zacisk zaciskany: Uproszczony układ do podstawowego pomiaru napięcia i zasilania, odpowiedni do standardowych zastosowań.

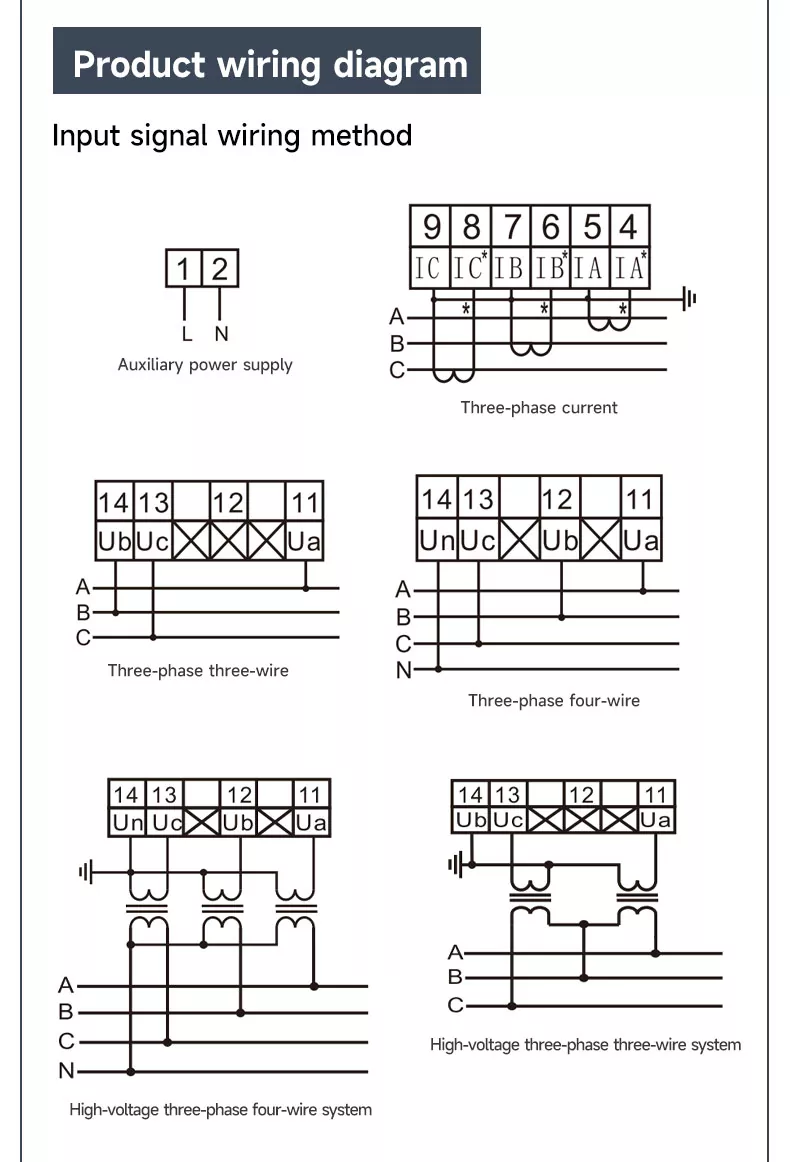

SCHEMAT PODŁĄCZENIA PRODUKTU

Obsługuje wiele trybów okablowania:

• Trójfazowy system trójprzewodowy (z/bez przekładnika napięciowego)

• Trójfazowy system czteroprzewodowy (z/bez przekładnika napięciowego)

• Trójfazowy/czteroprzewodowy system wysokiego napięcia (z przekładnikiem napięciowym)

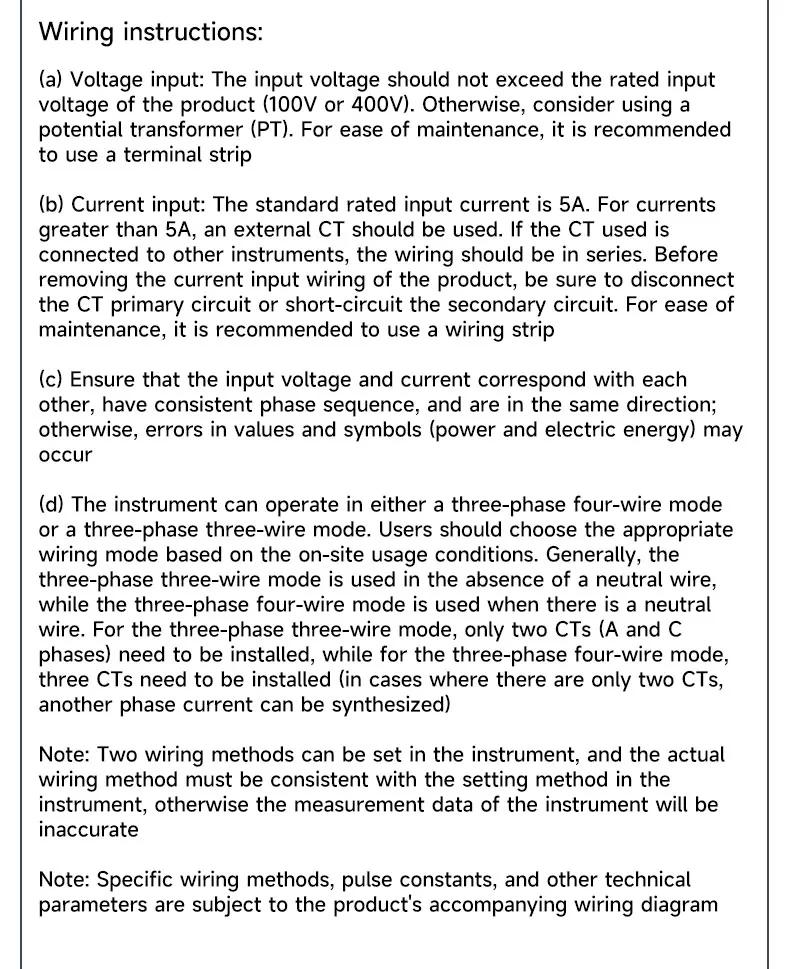

INSTRUKCJE OKABLOWANIA

Napięcie wejściowe: Napięcie wejściowe nie powinno przekraczać znamionowego napięcia wejściowego produktu (100 V lub 400 V). W przeciwnym razie rozważ użycie transformatora potencjalnego (PT). Dla ułatwienia konserwacji zaleca się stosowanie listwy zaciskowej.

Prąd wejściowy: standardowy znamionowy prąd wejściowy wynosi 5A. W przypadku prądów większych niż 5A należy zastosować zewnętrzny przekładnik prądowy. Jeśli używany przekładnik prądowy jest podłączony do innych przyrządów, okablowanie powinno być połączone szeregowo. Przed odłączeniem okablowania wejścia prądowego produktu należy odłączyć obwód pierwotny przekładnika prądowego lub zewrzeć obwód wtórny.

Kolejność faz: Upewnij się, że napięcie i prąd wejściowy odpowiadają sobie, mają stałą kolejność faz i są w tym samym kierunku; w przeciwnym razie mogą wystąpić błędy w wartościach i symbolach.

Tryb okablowania: Urządzenie może pracować w trybie trójfazowym, czteroprzewodowym lub trójfazowym, trójprzewodowym. Użytkownicy powinni wybrać odpowiedni tryb okablowania w oparciu o warunki użytkowania w miejscu instalacji.

AUTORYTATYWNA CERTYFIKACJA

Nasz trójfazowy woltomierz cyfrowy LED przeszedł profesjonalne testy laboratoryjne i certyfikację, zgodnie z krajowymi i międzynarodowymi standardami branżowymi. Cały proces produkcyjny obejmuje ścisłą kontrolę jakości, w tym kalibrację dokładności, test napięcia wytrzymywanego, test starzenia i inne ogniwa, zapewniając dokładność, bezpieczeństwo i stabilność każdego produktu. Autorytatywna certyfikacja zapewnia silną gwarancję zamówień masowych klientów na całym świecie i długoterminowej współpracy.

SZEROKO UŻYWANE

Nasz trójfazowy woltomierz cyfrowy LED jest szeroko stosowany w:

• PODSTACJA: Monitorowanie mocy i pomiar napięcia

• URZĄDZENIA AUTOMATYCZNE: Sterowanie procesami przemysłowymi i monitorowanie napięcia

• PRODUKCJA PRZEPŁYWU: Monitorowanie i statystyki zużycia energii w fabryce

• SZAFA DYSTRYBUCYJNA: Pomiar i zabezpieczenie napięcia systemu dystrybucji energii

• BUDYNEK MIESZKANIOWY: Inteligentne pomiary energii i zarządzanie energią w gospodarstwach domowych

• DOM towarowy: statystyki i analizy zużycia energii w budynkach komercyjnych

Często zadawane pytania

1. JAKA JEST GŁÓWNA FUNKCJA TEGO PRODUKTU?

Stosowany jest głównie do pomiaru i monitorowania napięcia trójfazowego w systemach zasilania prądem przemiennym, z funkcjami programowalnego pomiaru, wyświetlaczem LED i komunikacją cyfrową.

2. JAKI JEST POZIOM DOKŁADNOŚCI?

Przyjmuje wysoką precyzję poziomu 0,5, która spełnia przemysłowe standardy pomiarowe, zapewniając dokładne pozyskiwanie danych o napięciu.

3. JAKIE ROZMIARY SĄ DOSTĘPNE?

Oferujemy trzy popularne rozmiary: 72 mm × 72 mm, 80 mm × 80 mm i 96 mm × 96 mm, aby spełnić różne potrzeby instalacyjne.

4. JAKA JEST METODA INSTALACJI?

Przyjmuje zatrzaskowy montaż na panelu, który jest prosty i mocny, odpowiedni do różnych szaf rozdzielczych i sprzętu elektrycznego.

5.CZY OBSŁUGUJE KOMUNIKACJĘ CYFROWĄ?

Tak, obsługuje funkcje komunikacji cyfrowej, które umożliwiają przesyłanie danych i zdalne monitorowanie, odpowiednie dla inteligentnych systemów zarządzania energią.

6. JAKI JEST ZAKRES TEMPERATURY PRACY?

Standardowa temperatura robocza wynosi 20 ~ 70°C, a ulepszone modele wytrzymują temperaturę do 75°C, co jest odpowiednie dla różnych środowisk przemysłowych.

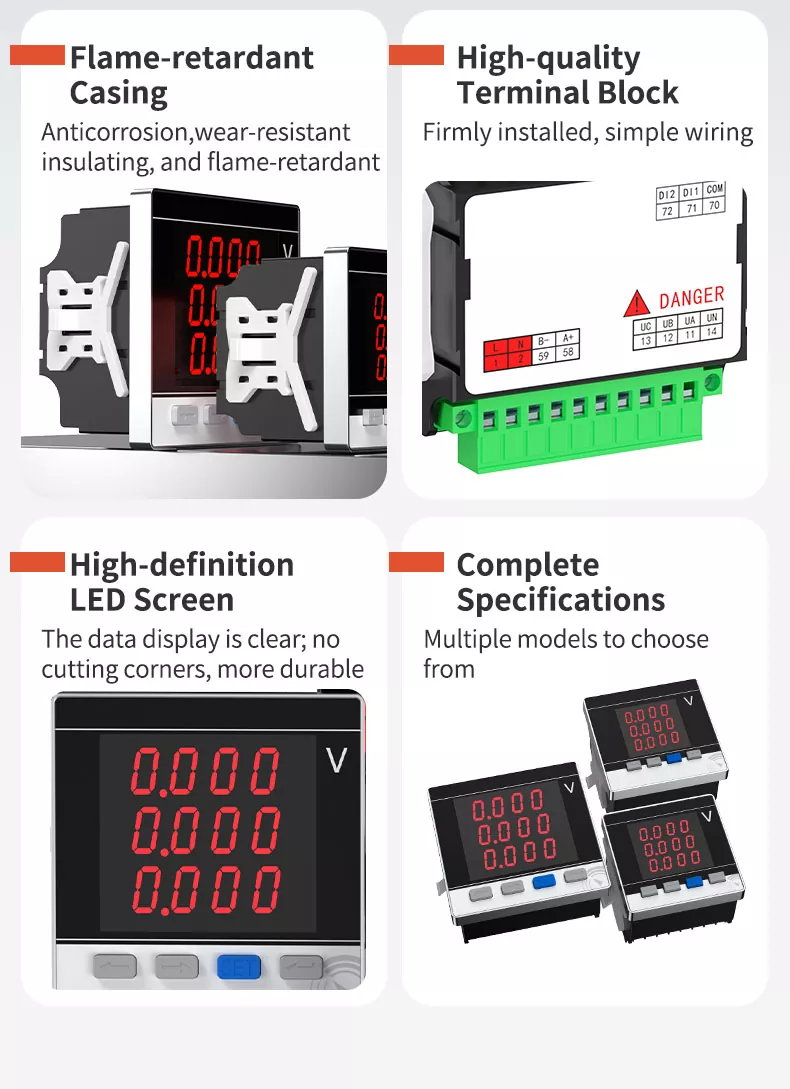

CZTERY GŁÓWNE PUNKTY SPRZEDAŻY

• OBUDOWA OGRANICZAJĄCA OGIEŃ: Odporna na korozję, odporna na zużycie, izolująca i trudnopalna, zapewniająca długotrwałe bezpieczne użytkowanie.

• WYSOKIEJ JAKOŚCI BLOK ZACISKOWY: Solidnie zainstalowany, proste okablowanie, z bliższym kontaktem i większą odpornością na zużycie.

• EKRAN LED WYSOKIEJ ROZDZIELCZOŚCI: Wyraźny wyświetlacz danych, bez ostrych zakrętów, trwalszy i łatwiejszy do odczytania.

• PEŁNA SPECYFIKACJA: Wiele modeli (72/80/96 mm) do wyboru, odpowiednich do różnych scenariuszy instalacji.

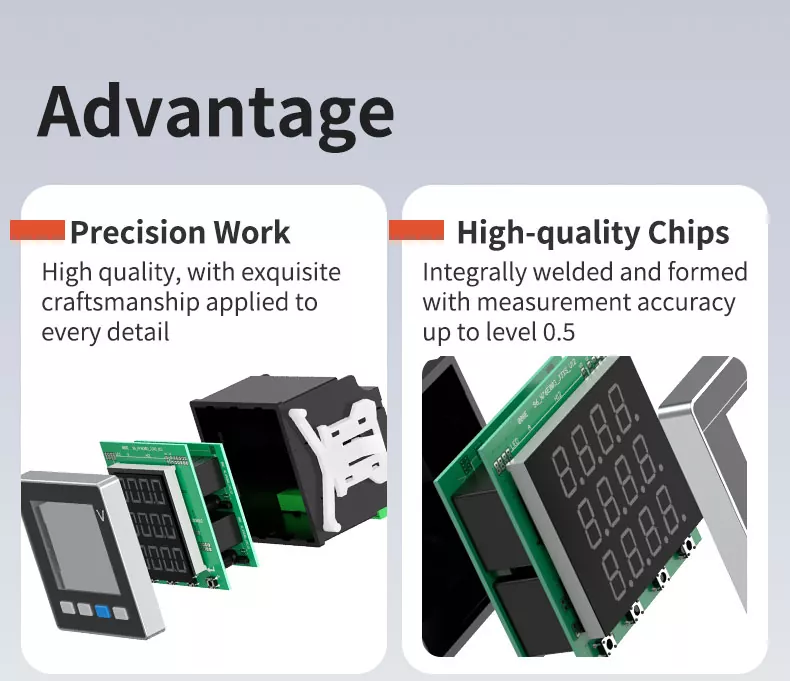

PODSUMOWANIE KORZYŚCI

• PRECYZYJNA PRACA: Wysoka jakość i wyjątkowy kunszt wykonania w każdym szczególe.

• WYSOKIEJ JAKOŚCI WIÓRY: Integralnie zespawane i uformowane z dokładnością pomiaru do poziomu 0,5.
