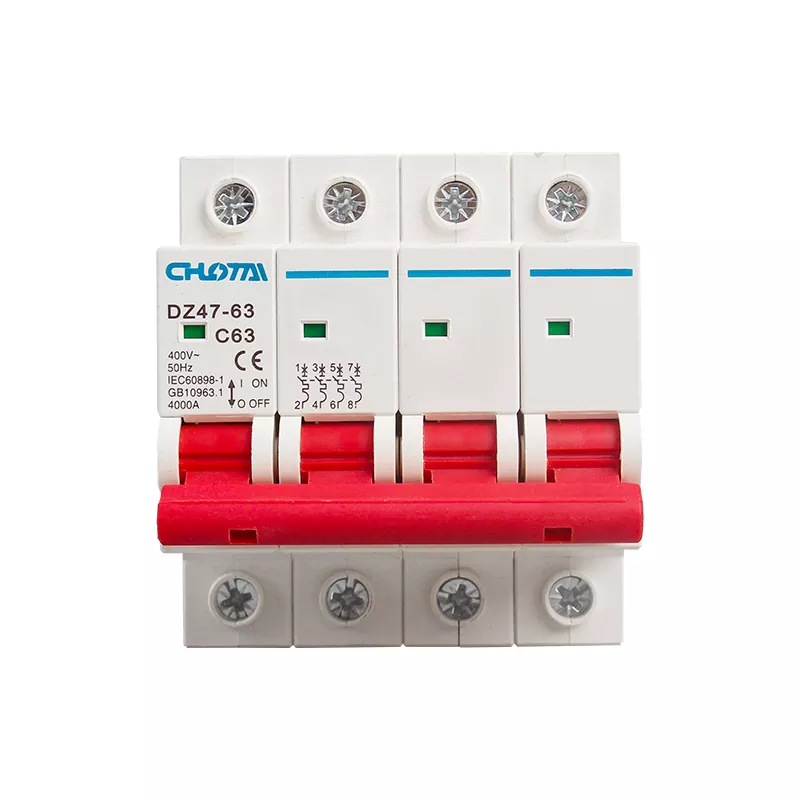

Miniaturowy wyłącznik nadprądowy 4P 63A DZ47

Nasz wyłącznik nadprądowy 4P 63A DZ47 to wysokowydajne urządzenie zabezpieczające obwód przeznaczone do sieci 3-fazowej 4-przewodowej Systemy zasilania 400V. Automatycznie wyłącza się, aby odciąć zasilanie w przypadku przeciążenia, zwarcia lub przepięcia piorunowego, skutecznie zapobiegają pożarom instalacji elektrycznych i uszkodzeniom sprzętu. Wykonane z najwyższej jakości, ognioodpornego materiału PC inżynieria precyzyjna, charakteryzuje się przyjazną dla użytkownika konstrukcją, długą żywotnością i certyfikatem CE/CCC. Jest szeroko stosowane w szafach rozdzielczych, budynkach mieszkalnych, sprzęcie przemysłowym i komercyjnych systemach zasilania, zapewniając bezpieczne i niezawodne działanie zasilania.

NOWA JAKOŚĆ I WIĘKSZA TRWAŁOŚĆ

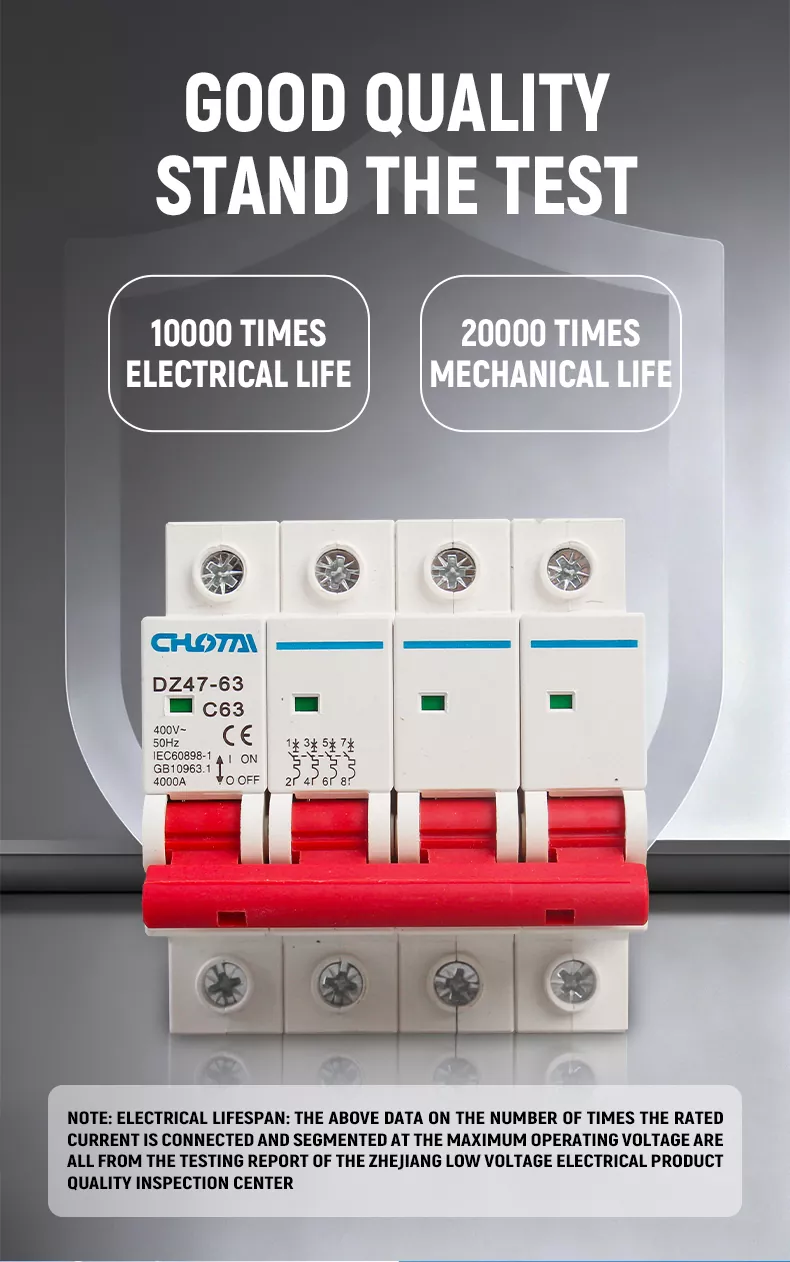

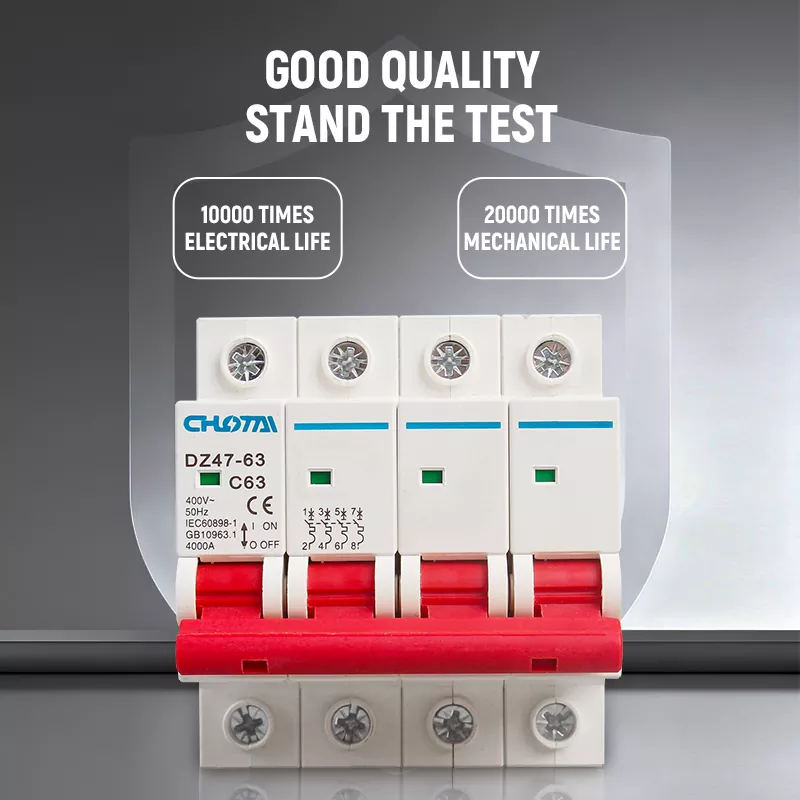

Nasz DZ47-63 MCB przeszedł kompleksową poprawę jakości. Od wyboru materiału po montaż końcowy – wszystko element jest poddawany ścisłej kontroli. To się chwali10 000 razy większa żywotność elektryczna I20 000 razy większa trwałość mechaniczna, przetestowane i certyfikowane przez Centrum Kontroli Jakości Produktów Elektrycznych Niskiego Napięcia w Zhejiang. Termoutwardzalny powłoka zapewnia doskonałą odporność na ciepło, udarność i właściwości samogasnące, a jednocześnie jest wysokiej jakości miedziane zaciski zapewniają stabilną przewodność. Każdy produkt przechodzi wcześniej rygorystyczne testy starzenia i wytrzymywania napięcia dostawę, umożliwiając długoterminową stabilną pracę w trudnych warunkach przemysłowych.

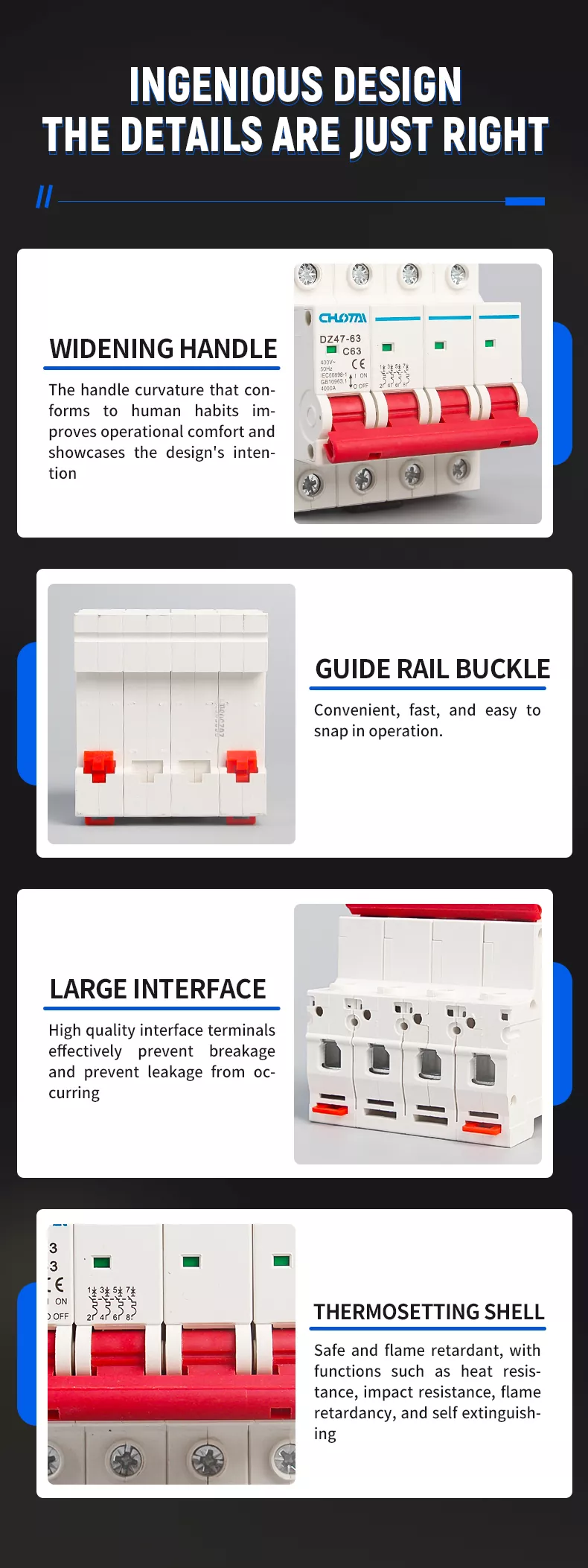

ANALIZA STRUKTURALNA

MCB ma zwartą i naukową strukturę z 4 głównymi cechami konstrukcyjnymi:

1. UCHWYT ROZSZERZAJĄCY TYPU D: Ergonomiczna krzywizna zgodna z ludzkimi przyzwyczajeniami, poprawiająca komfort obsługi i intuicyjne sterowanie włączaniem/wyłączaniem.

2. KLAMRA PROWADNICY: Standardowy montaż na szynie DIN35 mm, wygodny i szybki montaż zatrzaskowy w szafach rozdzielczych.

3. DUŻE TERMINALE INTERFEJSU: Wysokiej jakości zaciski miedziane skutecznie zapobiegają pęknięciom i wyciekom, zapewniając bezpieczne okablowanie i niskie straty.

4. TERMOutwardzalna skorupa: Ognioodporny materiał PC zapewniający odporność na ciepło, uderzenia i właściwości samogasnące niezawodna ochrona bezpieczeństwa.

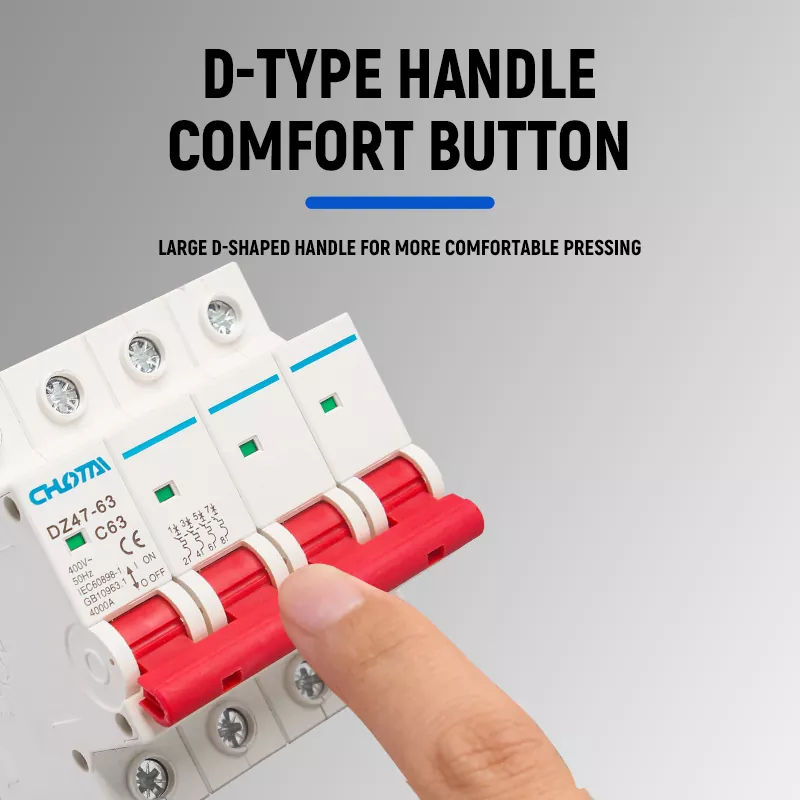

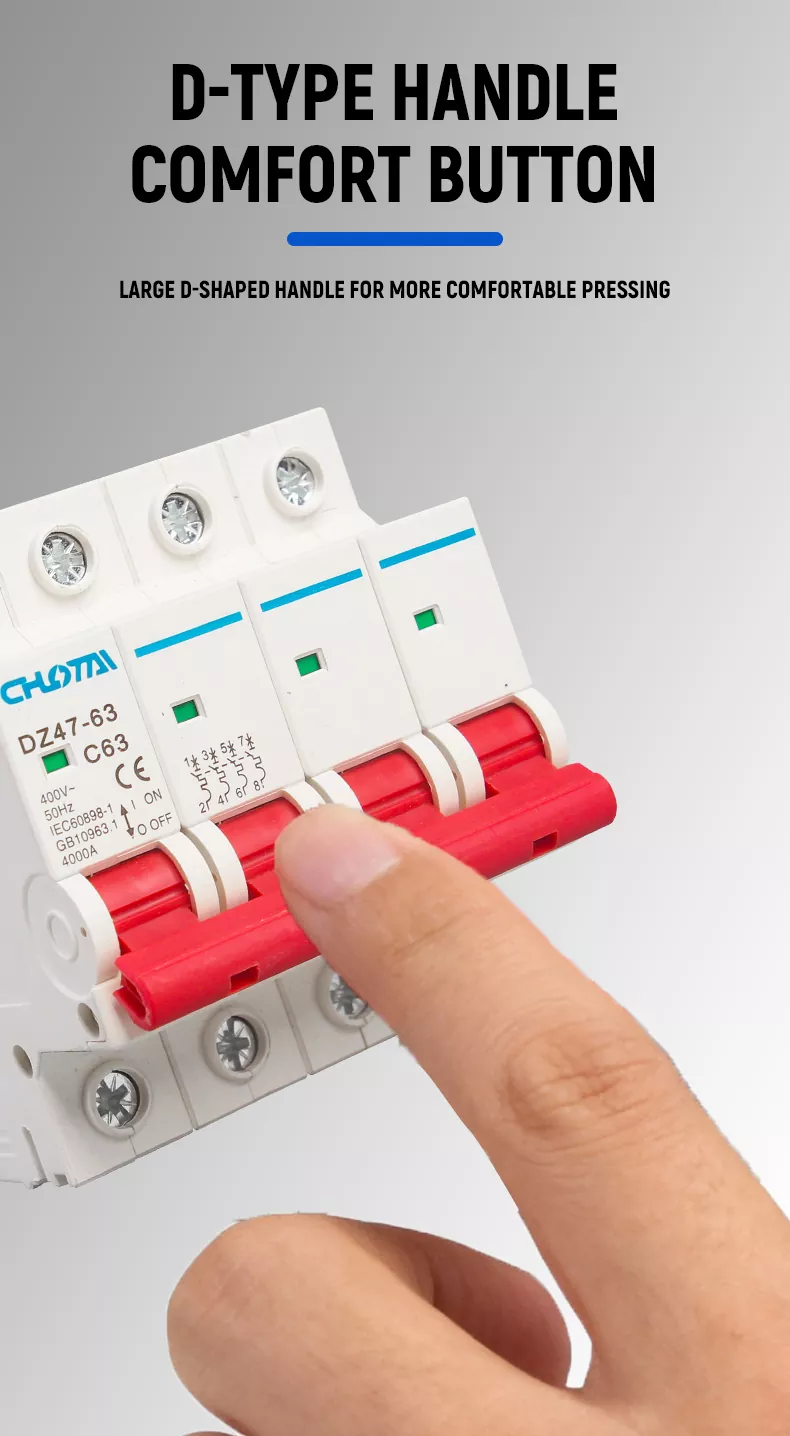

ERGONOMICZNY UCHWYT TYPU D ZAPEWNIAJĄCY WYGODNĄ OBSŁUGĘ

Wyposażony w duży, poszerzony uchwyt w kształcie litery D, zaprojektowany tak, aby pasował do ludzkich nawyków pracy. Zakrzywiona krzywizna uchwytu poprawia komfort pracy, zmniejszając zmęczenie podczas częstego przełączania. Czerwony, dobrze widoczny uchwyt zapewnia przejrzystość rozpoznawanie stanu, co ułatwia obsługę nawet w ciemnym otoczeniu.

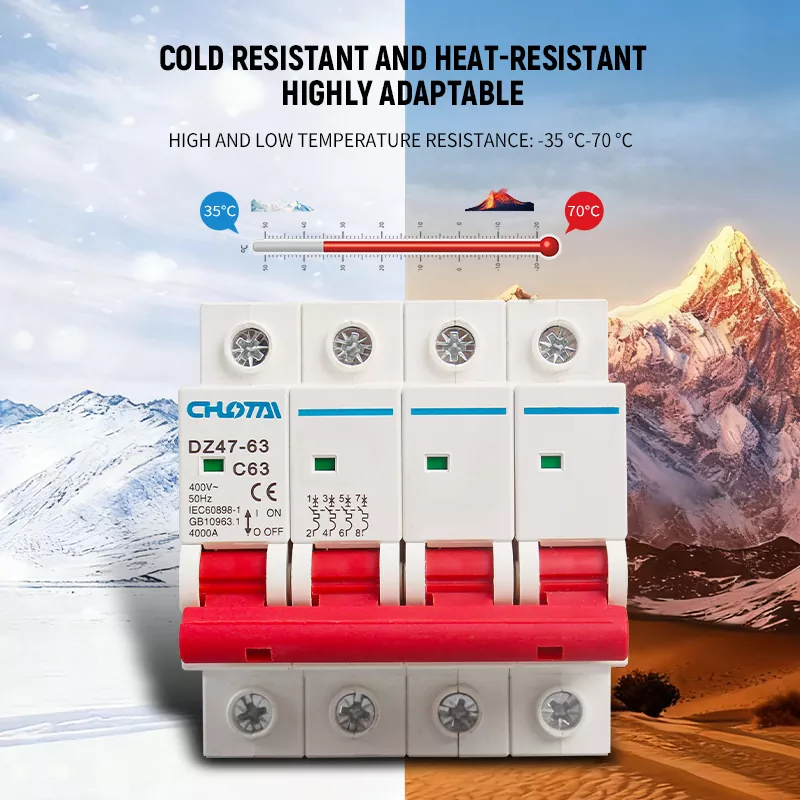

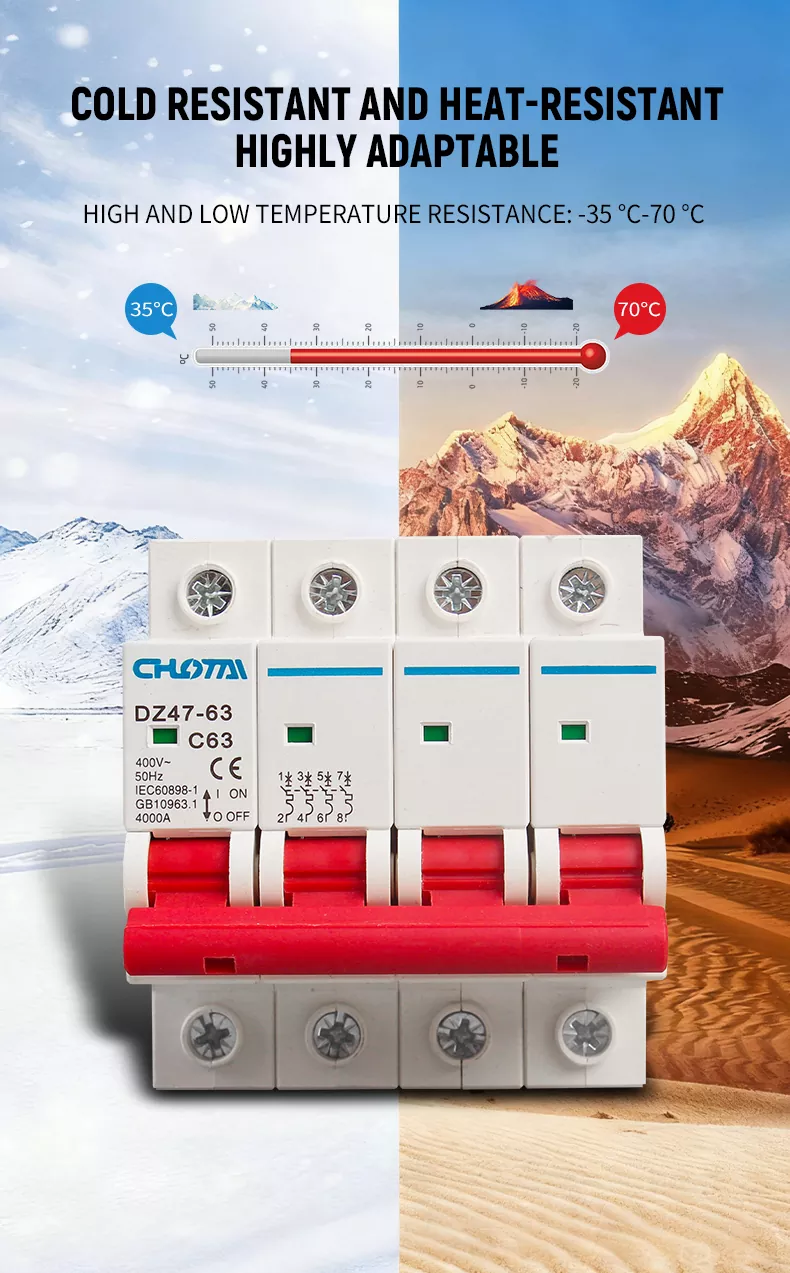

SZEROKA REGULACJA TEMPERATURY

MCB charakteryzuje się doskonałą odpornością na wysokie i niskie temperatury, w zakresie temperatur roboczych-35°C do 70°C. Działa stabilnie w ekstremalnie niskich temperaturach (regiony alpejskie) i wysokich temperaturach (pustynia, warsztaty przemysłowe) środowiskach, zapewniając niezawodną ochronę obwodów w różnych warunkach klimatycznych.

NASZE PRODUKTY A. INNE PRODUKTY

SZEŚĆ PODSTAWOWYCH PUNKTÓW SPRZEDAŻY

• OCHRONA PRZED PRZECIĄŻENIEM I ZWARCIEM: Podwójne zabezpieczenie chroniące obwody i sprzęt elektryczny przed uszkodzeniem.

• POWŁOKA NIEPALNA: Termoutwardzalny materiał PC o wysokiej wytrzymałości, odporny na ciepło, uderzenia i samogasnący.

• ERGONOMICZNY UCHWYT TYPU D: Poszerzona, zakrzywiona konstrukcja zapewniająca wygodną i niewymagającą wysiłku obsługę.

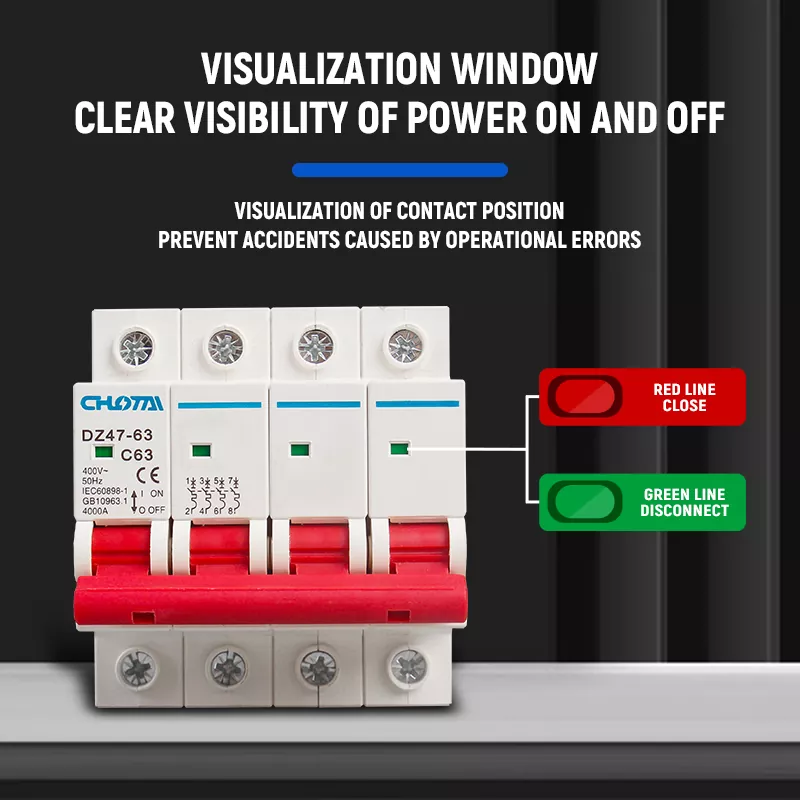

• OKNO STANU WIZUALNEGO: Wyraźne wskazanie włączenia/wyłączenia, eliminujące ryzyko operacyjne i wypadki.

• SZEROKA ODPORNOŚĆ NA TEMPERATURY: Zakres pracy od -35°C do 70°C, możliwość dostosowania do każdego środowiska klimatycznego.

• AUTORYTATYWNA CERTYFIKACJA: Certyfikat CE, CCC, spełniający międzynarodowe standardy bezpieczeństwa IEC60898-1 i GB10963.1.

WYTRZYMAŁA I NIEPALNA POWŁOKA

Obudowa wykonana jest z wysokowydajnego termoutwardzalnego materiału PC, o gładkiej, pozbawionej zadziorów powierzchni i doskonałej jakości wytrzymałość mechaniczna. Charakteryzuje się wyjątkową ognioodpornością, odpornością na ciepło, odpornością na uderzenia i właściwości samogasnące, skutecznie zapobiegające pożarom wywołanym zwarciami i przeciążeniami. Materiał jest również odporny na starzenie i korozję, zapewniając długotrwałe bezpieczne użytkowanie w różnych złożonych środowiskach.

WYSOKIEJ JAKOŚCI ZACISKI I ŁATWE OKABLOWANIE

Wyposażone w duże, wysokiej jakości zaciski interfejsu wykonane z miedzi o wysokiej przewodności. Okablowanie płyty dociskowej konstrukcja płytki zapewnia bezpieczne i solidne okablowanie, skutecznie zapobiegając pęknięciom i wyciekom. Duża przestrzeń terminala obsługuje grube przewody, dzięki czemu instalacja jest łatwiejsza i bardziej niezawodna, ma dużą odporność na przeciążenia i małą moc strata.

STANDARDOWY MONTAŻ NA SZYNIE DIN

Zaprojektowany do uniwersalnego montażu na szynie prowadzącej w standardzie DIN35mm, z wygodną klamrą zatrzaskową. Jest kompatybilny ze wszystkimi standardowymi szafami rozdzielczymi, elektrycznymi skrzynkami sterowniczymi i systemami dystrybucji energii, umożliwiając szybkie, montaż i demontaż bez użycia narzędzi, odpowiedni do szybkiego wdrożenia w różnych scenariuszach.

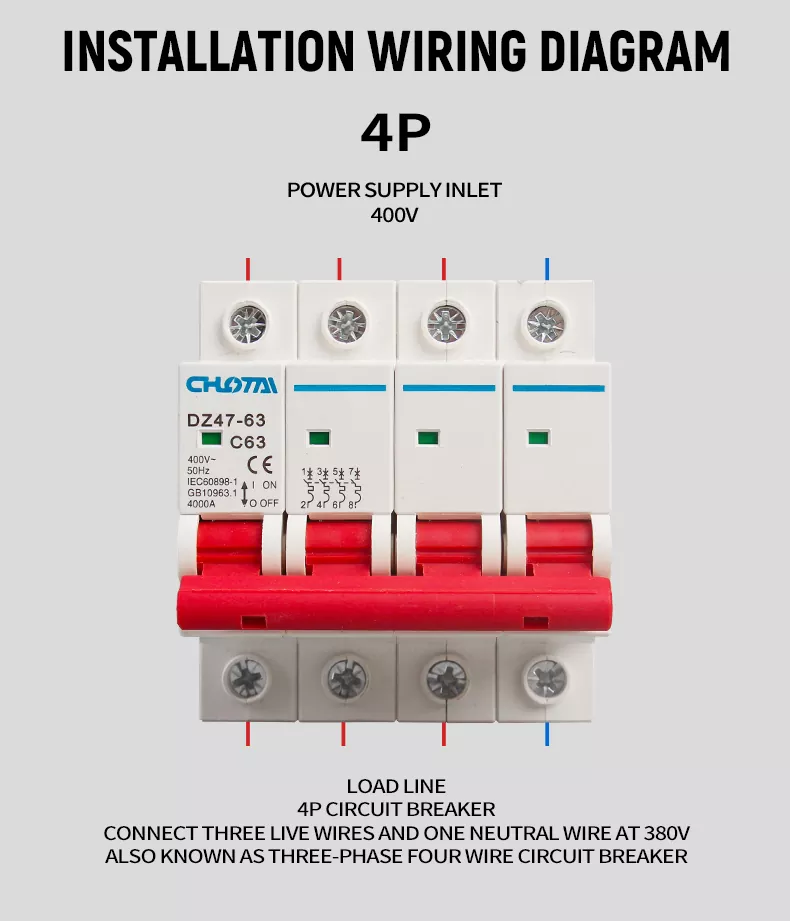

SCHEMAT OKABLOWANIA INSTALACJI 4P

Podłącz wejście zasilania 3-fazowego 400 V (3 przewody pod napięciem + 1 przewód neutralny) do górnych zacisków 4P MCB.

Podłącz obciążenie (urządzenie) do dolnych zacisków MCB, dopasowując kolejność faz i przewód neutralny.

Upewnij się, że wszystkie przewody są dobrze dokręcone, aby uniknąć przegrzania i luźnych połączeń.

Włącz MCB, aby potwierdzić normalne zasilanie.

Uwaga: Ten wyłącznik automatyczny 4P jest urządzeniem trójfazowym, czteroprzewodowym, używanym do łączenia trzech przewodów pod napięciem i jednego przewodu neutralnego przewód do trójfazowych systemów zasilania 380V/400V.

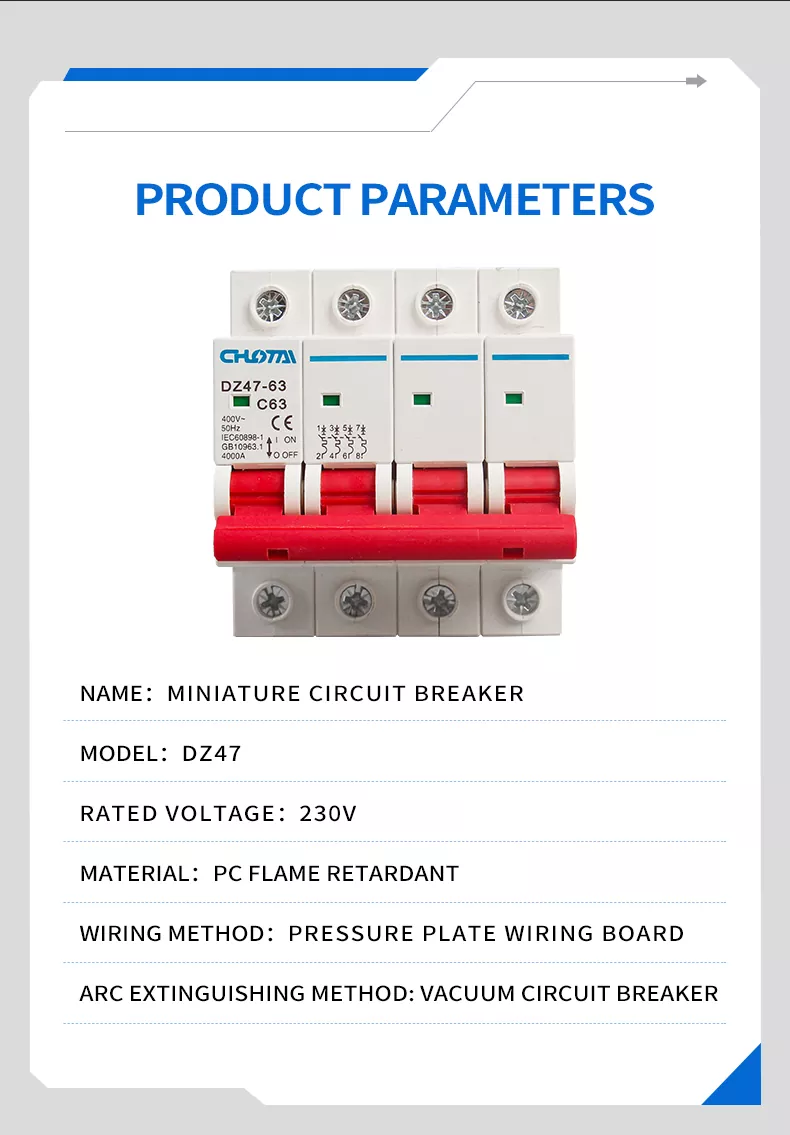

PARAMETRY PRODUKTU

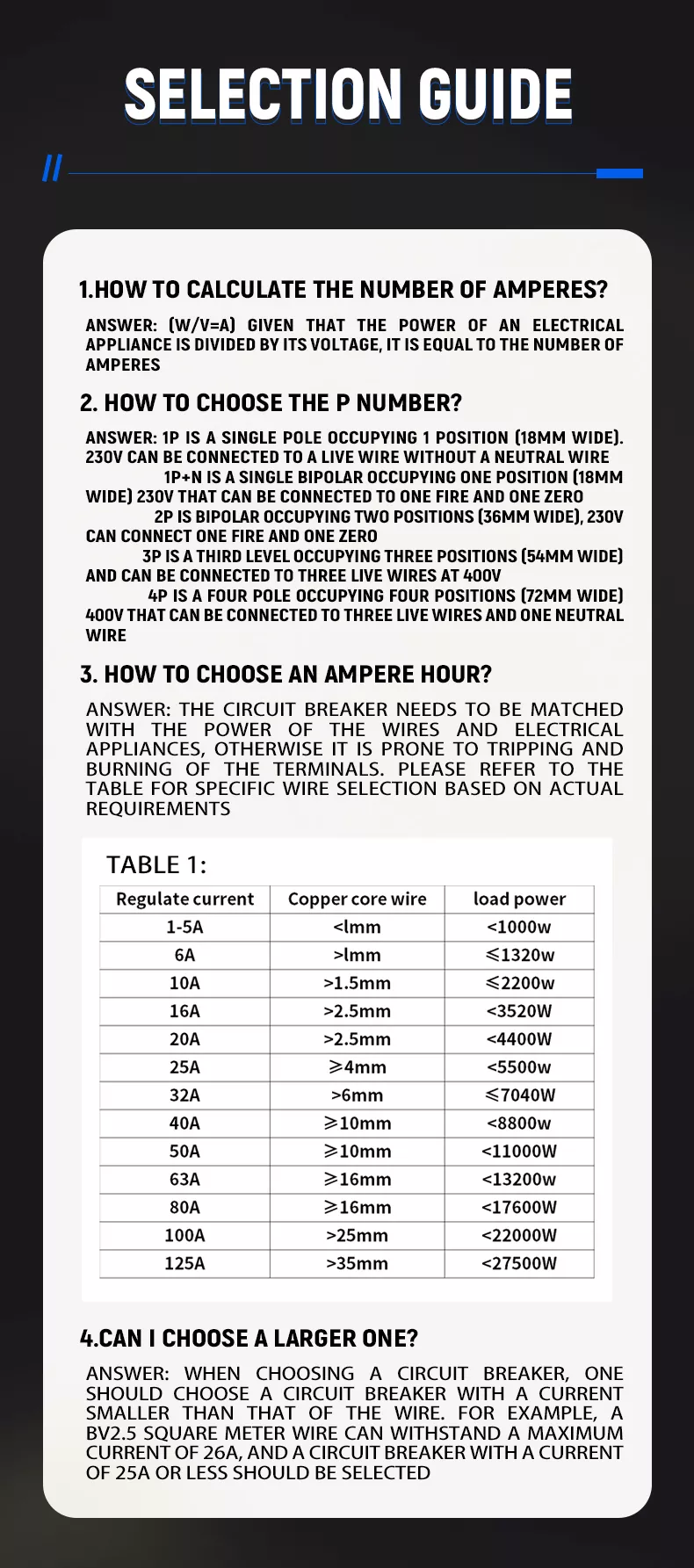

PRZEWODNIK WYBORU

1. Jak obliczyć liczbę amperów?

Formuła:Prąd (A) = Moc (W) / Napięcie (V). Oblicz wymagany prąd na podstawie mocy urządzeń elektrycznych.

2. Jak wybrać numer bieguna?

• 1P: Jednobiegunowy, 1 moduł (szerokość 18 mm), tylko do przewodu pod napięciem 230 V (bez przewodu neutralnego).

• 1P+N: 1 moduł (szerokość 18 mm), dla 230 V faza + neutralna.

• 2P: 2 moduły (szerokość 36 mm), dla 230 V faza + neutralna.

• 3P: 3 moduły (szerokość 54 mm), do 3-fazowych przewodów pod napięciem 400 V.

• 4P: 4 moduły (szerokość 72 mm), na napięcie 3-fazowe 400 V + przewód neutralny (ten produkt).

3. Jak wybrać natężenie prądu?

Dopasuj wartość znamionową wyłącznika do mocy przewodu i urządzenia, aby uniknąć wyzwolenia lub przegrzania zacisków. Zapoznaj się z tabelą poniżej:

4. Czy mogę wybrać większy?

NIE. Zawsze wybieraj wyłącznik o aktualnej wartości znamionowejmniejsza niż maksymalna nośność drutu. Na przykład przewód BV o przekroju 2,5 mm² może wytrzymać maksymalnie 26 A, dlatego należy wybrać wyłącznik 25 A lub niższy.

SZEROKO UŻYWANE

Nasz wyłącznik nadprądowy 4P 63A DZ47 jest szeroko stosowany w:

• BUDYNKI MIESZKANIOWE: Domowa skrzynka rozdzielcza, zabezpieczenie zasilania 3-fazowego, 4-przewodowego

• BUDYNKI KOMERCYJNE: Budynek biurowy, centrum handlowe, sieć dystrybucji energii w hotelu

• SPRZĘT PRZEMYSŁOWY: Warsztat fabryczny, linia produkcyjna Sterowanie i zabezpieczenie mocy 3-fazowej

• SZAFY DYSTRYBUCYJNE: Skrzynka rozdzielcza zasilania, główny wyłącznik szafy sterowniczej

• ENERGIA ODNAWIALNA: System energii słonecznej, ochrona dystrybucji energii wiatrowej

• INFRASTRUKTURA: Obiekty użyteczności publicznej, oświetlenie uliczne, ochrona zasilania stacji bazowych komunikacji

Często zadawane pytania

1. JAKA JEST GŁÓWNA FUNKCJA TEGO MCB 4P 63A DZ47?

Jest to 3-fazowe 4-przewodowe urządzenie zabezpieczające obwód, które zapewniazabezpieczenie przed przeciążeniem Izabezpieczenie przed zwarciem. Automatycznie wyłącza się, aby odciąć zasilanie, gdy obwód jest przeciążony lub zwarty, zapobiegając pożary instalacji elektrycznych i uszkodzenia urządzeń, zapewniając bezpieczeństwo systemu elektroenergetycznego.

2. JAKIE JEST NAPIĘCIE ZNAMIONOWE I PRĄD TEGO PRODUKTU?

Jest to model 4P 63A o napięciu znamionowym400 V ~ (odpowiedni dla 3-fazowych 4-przewodowych systemów zasilania) i prądzie znamionowym63A, o zdolności wyłączania 4000A.

3. JAKA JEST METODA MONTAŻU?

Wspierastandardowy montaż na szynie prowadzącej DIN35mm, z zatrzaskową klamrą zapewniającą szybki i łatwy montaż, kompatybilny ze wszystkimi standardowymi szafami rozdzielczymi.

4. JAKI JEST ZAKRES TEMPERATURY PRACY?

Produkt ma doskonałą zdolność dostosowywania się do temperatury, w zakresie temperatur roboczych-35°C do 70°C, odpowiedni do stosowania w środowiskach o ekstremalnie niskich temperaturach i wysokich temperaturach.

5. JAK WYBRAĆ PRAWIDŁOWY WYŁĄCZNIK?

Najpierw oblicz wymagany prąd za pomocą parametru Prąd = Moc / Napięcie, a następnie wybierz wartość znamionową wyłącznikamniejsza niż maksymalna nośność drutu aby zapewnić bezpieczeństwo. Szczegółowe dopasowanie można znaleźć w naszej tabeli z przewodnikiem po wyborze.

6. JAKIE CERTYFIKATY POSIADA TEN PRODUKT?

Nasz DZ47-63 MCB zdał egzaminCertyfikat CE (zgodny z normami UE) iCertyfikat CCC (zgodny z chińskimi normami krajowymi) i spełnia międzynarodowe standardy bezpieczeństwa IEC60898-1 i GB10963.1.
